Среди миллиона автолюбителей тюнинг считается одним из самых популярных направлений. К различным видам тюнинга прибегают не только, разбирающиеся в этом знатоки, но и все те, кто не совсем доволен серийными автомобилями и старается любыми методами повысить их мощность. Что касается вопроса доработки двигателя, то в нем далеко не последнюю, а по многим показателям даже лидирующую ступень занимает тюнинг именно головки блока цилиндров. Если все работы по доработке ГБЦ будут выполнены максимально грамотно и точно, то это позволит автомобилисту добиться солидной прибавки к мощности. Портинг ГБЦ, как раз, и является одним из таким эффективных способов доработки. В этом материале будет подробнее рассказано о портинге, его особенностях и преимуществах, которые он дает владельцу автомобиля.
Видео:ПОРТИНГ ГБЦ. КАК ДОБИТЬСЯ ХОРОШЕЙ ПРОДУВКИ. СОБИРАЕМ МОЩНЫЙ 2JZ-GTE.Скачать
Что такое портинг и из чего состоит?
Под понятием портинг ГБЦ обычно понимается работа, которая напрямую связана с доработкой впускных и выпускных каналов головки блоков цилиндра. Как известно, в двигателе отработанные газы движутся с огромной скоростью по каналам. И вот если в этих каналах будут иметься какие-либо неровности, которые будут препятствовать быстрому движению воздушного потока, то это нарушение будет заметно сказываться на динамике и мощностных показателях мотора. Поэтому для того, чтобы появилась возможность выжать из мотора максимум мощности и был придуман портинг ГБЦ, в рамках которого эти все каналы дорабатываются. А если быть более точными, то портинг ГБЦ подразумевает под собой увеличение диаметров каналов, их внутреннюю обработку и изменение их геометрии. Соответственно, если в результате портинга изменениям будут подвергаться каналы, то и возникает при этом необходимость в изменении клапанов. Кроме этого, в перечень работ, проводимых во время портинга ГБЦ также входят:
- Доработка седел клапана;
- Устранение мелких неточностей;
- Доработка камеры сгорания двигателя.
Поскольку портинг — это довольно сложная процедура, которая требует не только определенных навыков, но и огромного багажа знаний, то выполнение такой работы лучше доверять профессионалам.
Видео:Портинг гбц ваз. Пособие для чайниковСкачать
Что дает портинг ГБЦ?
В первую очередь портинг ГБЦ позволит автомобилисту выиграть в плане мощности мотора. Однако, как много в мощности удастся выиграть в результате портинга будет зависеть только о того, насколько большой будет разница между размерами выпускного канала и выпускного раннера. Однако это далеко не значит, что мотор необходимо специально душить на выпускном канале. Размер выпускного канала должен быть оптимальным и соответствовать минимальному проходному сечению.
Подробнее о портинге ГБЦ будет рассказано в этом видеоматериале:
Видео:Что дает ПОРТИНГ ГБЦСкачать
Портинг двигателя. Что это и зачем?
Это достаточно редкий и сложный вид тюнинга двигателя внутреннего сгорания, который обычно применяется, когда уже все остальные апгрейды сделаны, а хочется добавить еще больше мощности своему автомобилю. Из-за его достаточной редкости о нем слышали далеко не все автомобилисты. В этой статье я расскажу о том, что это такое, зачем это делается и какие преимущества дает.
Голова блока цилиндров — это одна из основных частей поршневого двигателя внутреннего сгорания. Именно в ней установлены впускные и выпускные клапана, через нее в двигатель подается воздух, и удаляются отработанные газы. Обычно ГБЦ создается на заводе путем литья в песок и дальнейшей механической обработки.
Так как литье в песок — это не самый точный метод создания металлических деталей, то на получаемой поверхности остаются следы песчинок, которые выглядят как шероховатая и немного неровная поверхность. Так как впускные и выпускные каналы в ГБЦ находятся внутри, то их механическая обработка затруднена, и большинство автопроизводителей оставляет их «как есть». Действительно, для гражданских автомобилей эти неровности не представляют абсолютно никаких проблем, а их удаление бы значительно повысило себестоимость производства.
Однако на спортивных автомобилях эти неровности уже начинают ограничивать мощность двигателя, ведь сильный воздушный поток начинает «зацепляться» за неровности, и пропускная способность этих каналов становится ограниченной.
И тут на помощь приходит портинг — полировка и доработка каналов ГБЦ, а также расточка седел клапанов. Эта процедура позволяет повысить мощность форсированного двигателя вплоть до 30%, а это весьма и весьма немало.
Самый простой способ обработать каналы ГБЦ — отполировать их при помощи дремеля или дрели. В случае, если у мастера прямые руки, то можно добиться отличных результатов. Однако если каждый канал будет сделан немного по-разному, то это может привести к снижению мощности двигателя и даже к его разрушению из-за неравномерности воздушного потока в каждый из цилиндров и неравномерного сгорания топлива. Этот способ дешев и хорош, но квалификация мастера должна быть на высоте.
Читайте также: Мотор для отрезного станка
Более качественный, но и намного более дорогой способ — использование ЧПУ станка. Процесс не сильно отличается от работы дремелем, однако вместо рук мастера выступает роботизированный станок, а значит влияние человеческого фактора минимально.
Также есть очень прикольный способ портинга при помощи вязкого абразивного вещества — экструзионный портинг. Его можно достаточно долго описывать, но лучше посмотреть на видео:
Видео:Супермегатюнинх ГБЦ, миф или реальность?Скачать
Портинг – грамотный тюнинг ГБЦ
Тюнинг – популярное направление среди миллионов автолюбителей. Те, кто не доволен серийными автомобилями, кто стремится увеличить их мощность, прибегает к различным видам тюнинга. В вопросе доработки двигателя далеко не последнее, а скорее, одно из первых мест занимает тюнинг головки блока цилиндров (далее ГБЦ), так как именно от нее зависят многие мощностные показатели. Грамотная доработка ГБЦ позволяет добиться солидного прироста мощности – до 20 лошадиных сил, а в некоторых случаях еще больше. И одним из способов увеличить мощность двигателя, является портинг ГБЦ. Что это такое мы с вами выясним прямо сейчас.
Видео:Тюнинг гбц ВАЗ классика. Портинг. Увеличенные клапаны.Скачать
Что такое портинг?
Портинг ГБЦ очень часто называется портингом каналов, так как работа связана именно с доработкой впускных и выпускных каналов головки блока. Отработанные газы движутся по каналам с очень высокой скоростью и любое сопротивление, препятствующее этому движению, заметно влияет на динамику и мощностные показатели двигателя. Поэтому, те, кто стремится выжать максимум лошадей из мотора, обращает свое внимание даже на такие мелочи. Вместе с этим, портинг подразумевает колоссальный объем работ, а значит, и затрат, поэтому, давайте разберемся, на сколько это сложное дело.
Видео:8 КЛ ГБЦ ПРАВИЛЬНЫЙ И ЕДУЩИЙ РАСПИЛСкачать
Что включает в себя портинг ГБЦ?
Мы упоминали о том, что портинг – это доработка каналов ГБЦ, а если говорить еще более подробно – это увеличение диаметра каналов, внутренняя обработка, изменение их геометрии, чтобы обеспечить максимально свободное движение газов. Следовательно, если изменению подверглись каналы ГБЦ, то нужны и новые клапана. Те, кто проводят тюнинг ГБЦ, в качестве улучшенного варианта предпочитают облегченные, Т-образные клапана.
Так как все идет по цепочке, портинг включает в себя и доработку седел клапана, устраняются малейшие неточности, которые могут создавать сопротивление свободному движению газов. Наконец, завершающим этапом является доработка камеры сгорания.
Доработка ГБЦ, или портинг – очень кропотливое дело, требует больших знаний и предварительных расчетов. Известны ситуации, когда после доработки головки двигателя, мотор становился вялым, а вся динамика ощущалась только на высоких оборотах. Поэтому, поручать это занятие нужно проверенным, специально обученным мастерам, так как велик риск не просто не увеличить мощность, а напротив, существенно понизить ее в результате грубого нарушения первоначальных характеристик.
Читайте также:
С некоторых пор в России запрещено тонировать стекла автомобиля пленкой, которая пропускает менее 75% света. Разрешается лишь малая доля затемнения заднего стекла и стекол задних дверей.Передние пассажирские, а тем более лобовое стекло должны оставаться максимально прозрачными. Но не все так легко смирились с этим запретом и, на свой страх и риск продолжают ездить со всеми тонированными .
В последнее время появилось достаточно много способов как внешнего, так и внутреннего тюнинга автомобиля, преображения его экстерьера и интерьера. Это и аэрография, и нанесение виниловых пленок с различными оттенками и фактурами, это и применение аквапечати. Однако совершенно новым видом улучшения является флокирование салона. Если вы считаете, что данной процедурой могут заниматься только .
Читайте также: Ремонт лодочных моторов ветерок в новосибирске
Защитить оптику можно любыми средствами, среди которых установка решеток. Но посудите сами, как сильно изменится вид вашего автомобиля. Он станет не таким привлекательным, в итоге выбросите эти решетки на помойку. Но если машина у вас дорогая, оптика на нее стоит немалых денег, то рано или поздно придете к выводу, что просто необходимо как-то защитить фары от камней. И на выручку придут .
Видео:ЧТО В ИТОГЕ ДАЕТ РАСПИЛ ГБЦ?! Инфа 100Скачать
Тюнинг ГБЦ часть 1
Портинг или тюнинг головки блока цилиндров. Прежде чем решится на это, на настоящий портинг, необходимо определится с целями вашего проекта. Может получится так, что результат вас может и расстроить.
Часто в рекламе, объявлениях видишь – делаем портинг, увеличение каналов, установка большего размера клапанов и т.д. Да, конечно это все хорошо, но всегда всему свое время и главное – если где-то прибавится, то обычно где-то должно убавится и не только в кошельке.
Немного исторических фактов
В начале 80-х годов команда Brabham team выступающая в Формуле 2 начала использовать мотор Хонда V6. Этот мотор получился с пиковой мощностью, слабой серединкой и узким рабочим диапазонов. В тот год, они в чистую проиграли 4-х цилиндровым моторам BMW. После провального сезона, инженеры команды обратили внимание на мотор и заметили, что впускной канал на моторе слишком большой. Просто уменьшив его, они сразу получили прибавку 5% максимальной мощности (на высоких оборотах) и 20% улучшение на средних оборотах.
Porsche к примеру, вначале построили свой гоночный мотор для 3.6 литра 911 GT3-RSR с использованием 42 мм впускных и 36 мм выпускных клапанов, такое решение показывало наилучший компромисс для современных, небольших камер сгорания с 4-мя клапанами на цилиндр и не большим (относительно) подъемом распредвалов для гоночных моторов. В последствии, после дальнейших исследований, тестов в 2004 году они уменьшили размер впускного клапана на 1 мм (41 мм) и выпускного на 2 мм (34 мм) и в результате получили существенное улучшение характеристик двигателя.
Головка блока цилиндров ГБЦ каждого мотора имеет свои характеристики, они измеряются в потоке воздуха (flow -cfm cubic feet per minute) на специальных продувочных стендах. Вот еще один интересный пример Subaru WRX STI 2000cc. Показатели на впуске в сток ГБЦ – 284 CFM (28H2O), это очень хороший результат. Предлагаю посмотреть на характеристики ГБЦ легендарного Subaru WRC
На впускном канале – 265 CFM, это совсем на немного больше, чем на сток форд фокус (дюратек 2.0 литра) и на порядок меньше чем на сток субару СТИ 2.0. Конечно, на выпускном канале у WRC мотора, для раннего спула фло порядком увеличили (CFM — 218) в сравнении со стоком (CFM — 174). Ну здесь отдельная история, в стоке на СТИ выпуск далеко не оптимален (с мотором турбо форд или тем более mitsubishi EVО лучше не сравнивать)
Еще один пример, мотор Duratec 2.0 имеет на впуске 255 CFM – этого достаточно для снятия 240 сил, зачем трогать голову? Если вы желаете больше, скажем 280 сил, то и здесь стандартного размера клапана хватит, но и есть свои тонкости в работе с каналами, ни в коем случае нельзя увеличивать весь их размер (только испортите характеристику мотора), все усилие необходимо направить на работу с горлом канала, клапаном и седлом. Если 300 сил, то здесь необходимо увеличить размер впускного клапана на 1мм и выпускного на 2мм.
Любое увеличение проходного сечения канала, увеличит проходимость воздуха (показатели CFM) и конечно максимальную мощность, но в свою очередь уменьшит скорость потока, а значит и процесс утрамбовки ((INTAKE RAMMING) будет ухудшен, как следствие потеря мощности на малых и средних оборотах. Немного писал об этом здесь.
Вскрыв каналы, вы эффективность наполнения цилиндров не улучшите, а только сдвинете на более высокие обороты (потеряв низы). Тут вопрос, что лучше установить распредвалы с большими фазами или остаться на стоке и вскрыть канал (горло канала). Да конечно эти процедуры вас приятно удивят на высоких оборотах, даже очень.
Что бы все было правильно, вы должны точно знать, что вы хотите получить. Какую характеристику мотора, какую максимальную мощность, на каких оборотах. Чудес не бывает, если на моторе дюратек 2.0 литра цель 280 сил или на 1.6 лада – 220 сил, то конечно это не будет на 7000 об., а где-то на 8200-8500 и тут необходима уже подготовка всего мотора (не дешевая процедура). Установив цель – вы в таком случае делаете ГБЦ именно под эту задачу, необходимо получить не больше, а конкретное значение CFM, достаточное для поставленной задачи (не больше) . Все усилия необходимо направить на увеличение потока (flow) не за счет расширения канала, а на оптимизацию потока.
Читайте также: Совет ветеранов пермские моторы
Скажем так, теоретически максимальное значение какое может быть, это 146 CFM на 1 квадратный дюйм (минимального проходного сечения, часто горла канала). В реальности, рекордсмены (по данным 2008 года) 133 CFM/in2 для ГБЦ с 1 впускным клапаном и 137 CFM/In2 с 2 впускными клапанами на цилиндр. Будьте реалистами, скажем так для DOHC 130-132 CFM/In2 это вполне достижимый результат. Сток дюратек имеет значения 123 CFM/In2 (очень круто)
Пару советов на что необходимо обратить внимание при портинге для оптимизации потока (не вскрытие канала и тем самым ухудшая характеристику на низких и средних оборотах)
Здесь указаны основные места где происходят потери, а ниже в таблице указаны значения в процентах
Одно из правил работы с каналами – Форма это очень важно, а полировка нет. ГБЦ с грубой финишной обработкой, но с правильно сделанными формами всегда выдаст больше (на порядок) мощности, чем до блеска полированный, но с неправильными формами канал. Вообще будьте осторожны с финишной обработкой, особенно впускного канала, не используйте инструмент для этого с зернистостью больше чем 80, а то будут ухудшено смесеобразование. В аэродинамике есть такое понятие Пограничный слой (Boundary layer) грубая поверхность в отличии от зеркальной в данном случае это только плюс.
Кому интересно и кто немного знает английский
Скорость потока у самой поверхности равняется нулю. Я не хочу вдаваться в подробности, у нас в России много людей, которые это знают на несколько порядком лучше (выпускники авиационных институтов и т.д.)
Похожий случай, мячик для гольфа имеет грубую поверхность и не просто так, а в таком исполнении он летит дальше (чем если бы был гладким)
Полировка выпускного канала делается таким же способом, как и впускного, только, в данном случае необходимо немного больше «зеркала». Выпускные газы содержат углерод (carbon) он в виде сажи, нагара оседает на стенках, поэтому используя абразив с зернистостью 240 или даже 320 приветствуется, это поможет решить данную проблему. (Но не более)
Мне кажется также стоит отметить один из важных моментов, который при портинге выпускного канала приводит к ухудшению. Очень часто я встречал, что люди стараются подогнать размер выпускного канала под размер выпускного раннера (коллектора). Это операция приводит к потери мощности, особенно на средних оборотах. Многим это может показаться глупостью, но должен быть резкий скачек (ступенька) между выпускным каналом и входом в выпускной раннер (выпускной коллектор). Это поможет уменьшить поступление выпускных газов обратно в цилиндры (к примеру, в момент оверлап). Противоток выпускных газов всегда проблема на малых оборотах и к большому сожалению при установке распредвалов с большей полной фазой (duration) ситуацию только еще больше ухудшает
Как много в мощности вы выиграете при несоответствии размеров выпускного канала и выпускного раннера, будет зависеть от того, на сколько большая будет эта разница, ступенька. Но это не значит, что вы должны специально душить мотор на выпускном канале, он должен быть оптимального размера, точнее объёма и минимального проходного сечения. Или наоборот использовать диаметр выпускных раннеров большего размера, чем необходимо. Просто, сделайте этот порог, ступеньку, не увеличивайте размер выпускного канала для того чтобы подогнать под размер выпускного коллектора.
Для примера, на гоночном моторе 1.6 литра такая ступенька может прибавить до 3% максимальной мощности и около 5% в среднем диапазоне.
Так ну что, идем дальше. Если посмотрим на выше указанную таблицу, так там точка номер 8 – является источником потерь в размере 31%, точка 7 (17%) и 6 (19%). Все это связано с формой седла клапана, это то место где начинается работа по улучшению характеристик любого HIGH-PERFORMENCE ENGINE.
Основные типы работ проводимые на стадии портинга ГБЦ
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
📹 Видео
Тюнинг эндуро. Портинг ГБЦ. BSE J4Скачать
Форсировка 2т моторов (портинг), шаблоны, фрезы. Запил цилиндра иж планета спорт.Скачать
16 КЛ ГБЦ ПРАВИЛЬНЫЙ ЕДУЩИЙ РАСПИЛСкачать
Очень бодрый ДВИГАТЕЛЬ 1,9 на Ниву ч.2 "Портинг, распил, доработка ГБЦ"Скачать
РЕАЛЬНО КРУТАЯ ФИШКА ПРИ РАСПИЛЕ 8 кл. ГБЦСкачать
Тюнинг 172fmm. Пример плохой работы. Портинг cb250Скачать
ДОРАБОТКА ГБЦ ЧТО ЭТО ДАЕТ? Замер динамики и мощности. Сравнение портированной головки со стокомСкачать
ZS174MN. Тюнинг. Портинг. АнализСкачать
Как заставить zs172 ехать намного лучше.Делаем портинг гбцСкачать

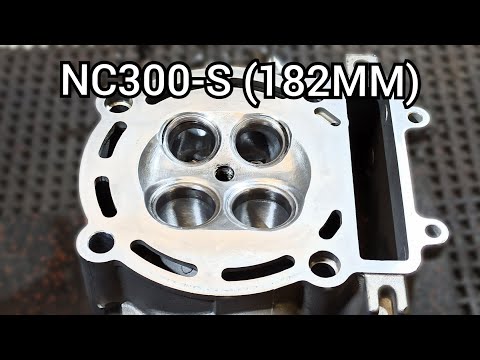

Портинг NC300-S (182MM). Тюнинг 2х вального мотора.Скачать
