Что такое валы ведущих колес

Полуось это вал передающий крутящий момент с дифференциала на ведущие колеса. По одной на каждое ведущее колесо. Полуось автомобиля также называют приводной вал.

Видео:Назначение, устройство и работа главной передачиСкачать

Основные виды полуосей

Зависимо от конструкции полуось может быть полностью или частично разгруженной от действующих на нее изгибающих моментов.

Разгруженная полуось более характерна для транспортных средств с большой грузоподъемностью, в том числе автобусов. Такая полуось на чертеже будет выглядеть свободно установленной внутри моста деталью, а опираться на балку моста будет ступица колеса с помощью двух подшипников. В данной конструкции полуось передает исключительно крутящий момент, поскольку всю силу изгибающего воздействия на себя принимают подшипники.

Полузагруженная полуось в подавляющем большинстве случаев установлена на легковых и легкогрузовых автомобилях. Устройство полуоси данного вида отличается тем, что в ней подшипник стоит между самой полуосью и ее кожухом, причем полуось крепится непосредственно к ступице колеса. По этой причине на плече периодически возникают изгибающие моменты, которые воздействуют на полуоси в вертикальной и горизонтальной плоскостях.

На переднеприводных автомобилях для передачи крутного момента от КПП к колесам устанавливаются полуоси несколько иной конструкции. Состоит такой приводной вал из оси, внутреннего и наружного ШРУСов.

Устройство приводного вала переднеприводного автомобиля.

Видео:Ремонт ХОДОВОЙ ТАЙГА 500 Часть 2, СБОРКА! Перепресовка ведущего вала замена гусенницы и накладок лыжСкачать

Причины поломки полуосей

В процессе эксплуатации транспортного средства полуось постоянно работает под довольно серьезными нагрузками, среди которых:

• изгибающий момент, который появляется из-за воздействия на автомобиль силы тяжести;
• касательная реакция, возникающая при начале движения и торможении автомобиля;
• боковая сила из-за заносов машины;
• боковые нагрузки, возникающие из-за воздействия сильного бокового ветра.

Полуоси испытывают практически экстремальные нагрузки при перемещении автомобиля по грунтовым дорогам, а также по разбитым шоссе.

В процессе эксплуатации ведущего моста нужно периодически проверять состояние размещенных на полуосях подшипников. Их долговечной работы можно добиться, обеспечив полноценную защиту от проникновения грязи и жидкостей.

Видео:снегоход ТАЙГА ПАТРУЛЬ 4х тактный, замена ведущего вала на болие длинный.Скачать

Поломки полуосей

Основная неисправность которую чаще всего приходится устранять — хрустящие подшипники.

Следует отметить, что полуось в большинстве моделей автомобилей считается очень надежной деталью, которая крайне редко выходит из строя. Особенно это касается машин, работающих в городском цикле. Но все же и с ними бывают проблемы.

Довольно часто причиной досрочного выхода из строя подшипников полуосей становится утечка трансмиссионного масла, происходящая из-за износа сальника полуоси. Масло при движении машины разогревается, вымывая смазку подшипников, из-за чего возрастает сила внутреннего трения и они разрушаются.

Вообще подшипники чаще всего становятся причиной поломки полуосей. Помимо заливания трансмиссионным маслом, они ломаются из-за дефектов запорных колец, а также иногда заклиниваются вследствие попадания посторонних предметов.

Порванный пыльник ШРУСа приводит к выходу из строя как весь шарнир угловой скорости так и приводной вал в целом.

От продолжительной эксплуатации полуось может разболтаться в местах крепления, вплоть до разбивания шлицов. Крайне редко, но случаются и поломки самих полуосей с разъединением на две части. Чаще всего они ломаются посередине, у шлицевой или возле подшипника.

На автомобилях с передним приводом часто рвутся пыльники ШРУСов, что в дальнейшем пагубно влияет на шарниры.

Проблемы могут быть вызваны случайностью, продолжительной или чрезмерно небрежной эксплуатацией автомобиля, непрофессиональными ремонтными работами или низким качеством самих деталей. Ремонт чаще всего осуществляется через замену полуоси, подшипников или прочих элементов механизма.

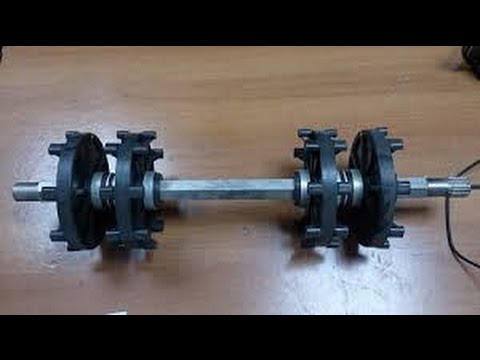

Видео:Вал ведущий Тайга с колесами нового образца крупный шлиц г Рыбинск 600 ммСкачать

Устройство автомобилей

Видео:Люфт вала ведущей звезды на баджаджСкачать

Полуоси ведущих мостов

Крутящий момент из средней части ведущего моста, где расположены главная передача и дифференциал, должен передаваться на некоторое расстояние, зависящее от ширины автомобиля и его колеи, к ведущим колесам. Эту функцию выполняют валы ведущих колес, которые обычно называют полуосями.

На ведущее колесо автомобиля действуют следующие силы:
— реакция R_z дороги, зависящая от веса автомобиля, приходящаяся на колесо;
— сила тяги R_x или тормозная сила R_t;
— боковая сила R_y, возникающая при повороте и заносе автомобиля или на косогоре. Все эти силы создают изгибающие моменты, которые могут существенно нагружать полуоси.
В зависимости от типа автомобиля и его назначения установка полуосей в картере моста осуществляется различными способами, от которых зависит степень разгруженности полуоси, т. е. ее защищенность от воздействия изгибающих моментов.

Читайте также: Замена вала в акпп субару

Полуразгруженными называют полуоси, непосредственно опирающиеся на подшипник, установленный в балке заднего моста (рис. 1, а). Такие оси воспринимают изгибающие моменты от всех перечисленных выше сил. Полуразгруженные полуоси применяют в задних ведущих мостах легковых автомобилей малой грузоподъемности.

Разгруженные на три четверти полуоси (рис. 1, б) воспринимают моменты лишь частично из-за податливости подшипникового узла и балки моста. Основная часть изгибающих моментов передается балке моста через подшипник. Такие оси применяются ограниченно в ведущих мостах легковых автомобилей и грузовых автомобилей малой грузоподъемности.

Полностью разгруженные полуоси (рис. 1, в) имеют ступицу колеса, установленную на балке моста на двух подшипниках. В результате все изгибающие моменты передаются от колеса непосредственно на балку моста, при этом полуось передает только крутящий момент от главной передачи и дифференциала к ведущему колесу.
Разгруженные полуоси применяют в ведущих колесах грузовых автомобилей средней и большой грузоподъемности, а также на автобусах.

Полуоси относятся к числу исключительно ответственных деталей, от надежности работы которых во многом зависит безопасность автомобиля, поэтому они изготавливаются из легированных сталей. Внутренние концы полуосей имеют шлицы, с помощью которых они соединяются с полуосевыми зубчатыми колесами дифференциала. Наружный конец полуоси имеет фланец, с помощью которого она посредством резьбовых соединений (обычно – шпильками) крепится к ступице колеса (рис. 3).
На некоторых полуосях наружный конец полуоси также имеет шлицевую часть (рис. 3, б). В этом случае соединение полуоси со ступицей колеса осуществляется посредством фланца, надеваемого на эти шлицы.

Фланцевый конец полуоси может иметь каналы для подвода воздуха из системы централизованной накачки шин. Выход полуоси из балки моста уплотняется манжетой для предохранения утечки смазочного материала и предотвращения попадания посторонних частиц, воды или грязи.

Полуось привода переднего моста (рис. 3, в) должна передавать крутящий момент колесу при изменяющихся углах между валами. Поэтому в ее конструкции предусматривается шарнир равных угловых скоростей, конструкций которых рассмотрены на отдельной странице. При этом полуось состоит из двух частей: внутренней полуоси 1 и наружной 3. Внутренняя полуось, более длинная, шлицами соединяется с полуосевым зубчатым колесом дифференциала, наружная полуось своей шлицованной частью соединяется с фланцем, от которого момент передается на ступицу колеса.

На полноприводных автомобилях с блокированным приводом переднего моста при движении с выключенным передним мостом механизмы моста вращаются, так как они получают привод от свободно катящихся колес. Это снижает срок службы главной передачи и дифференциала, негативно сказывается на расходе топлива, поэтому на многих автомобилях (например, на автомобиле УАЗ-3151 и т. п.) предусмотрено отключение колес от механизмов трансмиссии. Для этой цели полуось соединяется с фланцем посредством промежуточной муфты, которая чаще всего выполняется зубчатой или кулачковой.
При необходимости муфта может выниматься, и колеса вместе со ступицей и фланцем будут вращаться автономно, не увлекая полуоси.

Видео:вал и звезды брп образец для тайги.Скачать

Автомобильный справочник

Видео:Как устроен привод, ШРУС. Что в них ломается.Скачать

для настоящих любителей техники

Видео:Люфт ведущей звезды.Скачать

Приводные валы

Крутящий момент, развиваемый двигателем ав­томобиля, должен передаваться через коробку передач и дифференциал на ведущие колеса, для чего в автомобилях используются приводные валы. При движении автомобиля колеса посто­янно перемещаются вверх-вниз, а управляемые передние колеса еще и поворачиваются впра­во-влево, что не позволяет применять жесткое соединение приводных валов с другими агрега­тами автомобиля. Если двигатель расположен спереди, а ведущие колеса — задние, то в качестве приводного используется вал с карданными шар­нирами (карданный вал).

Задача приводного вала — эффективно пере­давать крутящий момент от одного агрегата к другому, независимо от того, расположены они соосно или со смещением относительно друг друга.

Приводной вал должен работать в широком диапазоне частоты вращения и при этом обе­спечивать возможность достаточно больших взаимных перемещений соединяемых элементов во всех плоскостях. Разнообразие требований к шарнирам приводных валов привело к появле­нию самых разных вариантов привода.

Читайте также: Как заменить подшипник рулевого вала ваз 2114

Видео:Как работает полный привод? Дифференциал, и что такое крутящий момент)))Скачать

История создания приводных валов

Всерьез о трансмиссии задумались создатели первых автомобилей. Сначала общепринятым был привод на задние колеса, так как решить про­блемы переднего привода не удавалось. В случае передних ведущих колес крутящий момент дол­жен равномерно передаваться не только при ли­нейном смещении колеса вверх-вниз, но и при повороте колеса из стороны в сторону.

Для заднего привода передача крутящего момента от двигателя к заднему мосту была реализована с помощью продольного вала с кар­данными шарнирами. Такой подход к решению проблемы был более простым, ведь углы откло­нения таких шарниров небольшие и не влияют на ходовые качества автомобиля.

Изобретение карданного шарнира восходит к XVI столетию; авторами считаются итальянец Джероламо Кардано и англичанин Роберт Гук.

В середине XVI века Кардано создал кольцевой шарнир, в котором корабельный компас оставал­ся в горизонтальном положении, несмотря на морскую качку.

В 1664 году Роберт Гук подтвердил патентом, что его кольцевой шарнир способен соединить концы двух несоосных валов, расположенных под углом друг к другу (рис. 2 «Универсальный шарнир Роберта Гука«).

Термины «карданный шарнир» или «шарнир Гука» и сегодня напоминают об этих двух авторах давнего изобретения.

С появлением переднего привода карданные шарниры использовались и там, но в связи с повышением требований к управляемости и ди­намике автомобиля поиск более оптимальной передачи крутящего момента привел к появлению шарниров равных угловых скоростей (ШРУС).

На современных легковых автомобилях кар­данный шарнир применяется только на продоль­ном карданном валу привода задних ведущих ко­лес, хотя и здесь постепенно сдает свои позиции. Различия между карданным шарниром и ШРУ­Сом объясняются в следующих главах.

На грузовых автомобилях карданный шар­нир по-прежнему используется на продольном карданном валу привода задних колес, а также в виде сдвоенного карданного шарнира — на по­перечных приводных валах.

В декабре 1926 года французские инженеры Пьер Фенай и Жан-Альбер Грегуар получили па­тент на изобретенный ими шарнир Tracta. Этот шарнир состоял из четырех деталей, соединен­ных скользящими направляющими. Чтобы не распадаться, он должен был постоянно находить­ся внутри полусферы.

Шарнир изготавливался на обычных универ­сальных станках и мог использоваться для пере­дачи большого крутящего момента, поэтому во время Второй мировой войны им оснащались многие французские, английские и американские полноприводные автомобили.

Для шарнира Tracta (рис. 3 «Деталировочный чертеж шарнира Tracta») впервые было использовано определение «гомокинети­ческий», которое и по сей день используется для обозначения шарниров равных угловых скоростей. Сам шарнир сегодня уже не приме­няется.

Как и в Европе, в Америке тоже пытались ре­шить проблему синхронного вращения, и 4 мая 1923 года Карл Вайсс запатентовал разработан­ный им вариант такого шарнира (рис. 4 «Чертеж к патенту шарнира Вайсса«).

Этот шарнир изготавливался с 1934 года, но его массовый серийный выпуск начался только после Второй мировой войны. До середины 80-х годов прошлого века он применялся на автомо­билях Mercedes-Benz.

В то время, как шарнир Вайсса допускал отклонение не более чем на 20° и применялся на автомобилях с задним приводом, шарнир Tracta мог работать уже под углом до 50°.

В современном автомобилестроении шарнир Вайсса, не в последнюю очередь из-за своей большой удельной массы, практически не при­меняется.

Самый распространенный в настоящее время ШРУС основан на патенте, который получил ин­женер Ford Альфред Ганс Рцеппа в июне 1933 года (рис. 5 «Чертеж к патенту шарнира Рцеппа«).

Для достижения современного технического уровня потребовалось много исследовательской работы. Главную роль в этом сыграли английская фирма Hardy Spicer и основанная в 1948 году немецкая компания по производству шарниров Lohr&Bulmkamp.

На базе шарнира Рцеппа, который не допускал осевого смещения, эти две фирмы разработали универсальный ШРУС с возможностью продоль­ного перемещения деталей.

Видео:Вал и ось. В чем отличие? Назначение валов и осей в машиностроении и не толькоСкачать

Системы привода

Большая часть выпускаемых сегодня легковых автомобилей оснащается приводными залами с шарнирами равных угловых скоростей. От­дельные схемы привода ведущих колес по­казаны с гомокинетическими (от греческого homos = одинаковый и kine = двигаться) шарни­рами (рис. 6 «Схемы привода ведущих коле»).

Читайте также: Схемы закрепления валов в опорах

При переднем приводе ведущими являются передние колеса. На приводных валах со стороны колеса при­меняются жесткие ШРУСы (без возможности продольного перемещения деталей), а со сторо­ны коробки передач — универсальные (с возмож­ностью продольного перемещения). Передние колеса — управляемые, поэтому угол поворота в шарнире со стороны колеса должен достигать примерно 50°.

Из-за поперечного расположения двигателя и связанной с этим асимметрии в моторном отсеке приводные валы могут быть разной длины.

При заднем приводе ведущими являются за­дние колеса. На приводных валах как со стороны колеса, так и со стороны коробки передач применяются универсальные ШРУСы, поскольку в этом случае шарнир — в отличие от переднего привода — дол­жен компенсировать только изменение длины ва­лов из-за хода подвески вверх-вниз.

При полном приводе ведущими являются все колеса. Шарниры приводных валов применяются точ­но так же, как на описанных выше переднем и заднем приводах. Крутящий момент от силового агрегата на задние или (при расположенном сзади двигателе) на передние колеса передается с помощью продольного вала.

Частота вращения валов в этом случае может достигать 6000 об/мин, поэтому продольные валы оснащаются высокооборотными шарнирами. Далее отдельные типы шарниров рассматриваются более подробно.

Видео:Снегоход Тайга 500. #8. Как поставить ведущий вал.Скачать

Общие показатели для приводных валов

Наряду с передачей усилия задачей приводных валов является и равномерная передача крутяще­го момента на ведущие колеса.

Угловая скорость

Приводные валы только с одним шарниром вра­щаются неравномерно.

Если два вала соединить простым карданным шарниром под определенным углом и вращать вал I с постоянной угловой скоростью ω₁ то вал II будет вращаться с неравномерной угловой скоро­стью ω₂ (рис. 7 «Приводные валы с одним шарниром«).

Эта неравномерность, часто называемая по­грешностью карданного шарнира, выражается в синусоидальном колебании угловой скорости вала II, как показано на графике цикла вращения 360° (рис. 8 «Изменение угловой скорости в зависимости от положения карданного шарнира«).

При 0°, 180° и 360° вилка шарнира на валу I расположена горизонтально и обладает меньшей угловой скоростью, чем в вертикальных положе­ниях 90° и 270°.

Такое ускорение и замедление крестовины шарнира соответственно изменяет и угловую ско­рость вала II.

Поскольку решению этой проблемы способ­ствуют угловое и параллельное смещение валов (за счет конструктивно обусловленного располо­жения элементов трансмиссии и достаточно эла­стичных опор), карданные валы автомобиля всег­да оснащаются двумя шарнирами. Это позволяет компенсировать неравномерно­сти вращения вала.

Максимальный угол в шарнире

Максимальный угол отклонения от горизонтали (рис. 9 «Угол в шарнире«) показывает, под каким углом может работать шарнир, соответствуя требованиям по равномерности передачи крутящего момента и долговечности.

В автомобильной технике максимальный угол в шарнире может составлять более 50°.

Схемы расположения карданных валов

Неизбежно возникающую неравномерность вра­щения можно компенсировать последователь­ным размещением двух шарниров на одном валу.

При этом различают два варианта их располо­жения: Z-схема и W-схема.

Z-схема

Z-схема или Z-изгиб представляет собой наибо­лее распространенный вариант применения кар­данного вала. В этом случае изгиб происходит только в одной плоскости (рис. 10 «Z-схема«).

Для абсолютно синхронного вращения веду­щего и ведомого валов, соединенных карданным валом, вилки шарниров этого общего вала долж­ны находиться в одной плоскости, а углы в шар­нирах должны быть одинаковы.

W-схема

Еще одним способом избежать нежелательных колебаний частоты вращения между валами I и II является W-схема их расположения (рис. 11 «W-схема«).

И в этом случае углы в карданных шарнирах должны быть одинаковыми, а их вилки — нахо­диться в одной плоскости.

Общее правило для Z-схемы и W-схемы за­ключается в том, что карданный вал и соединяе­мые им концы ведущего и ведомого валов долж­ны лежать в одной вертикальной плоскости.

В случае бокового смещения при использова­нии Z-схемы достаточно, чтобы пространствен­ный угол оставался минимальным.

Чтобы избежать нежелательных колеба­ний частоты вращения вала при использовании W-схемы, угол смещения необходимо высчитать заранее (рис. 12 «Боковое смещение«).
