Что такое высота вращения вала электродвигателя

Габарит электродвигателя. Высотой оси вращения электродвигателя h называют расстояние от оси вращения до опорной плоскости электрической машины. Часто, высотой оси вращения называют габарит электродвигателя.
Применяемые при установке регулировочные прокладки, в высоту оси вращения не входят. Входящие в комплект электродвигателя дистанционные прокладки учитываются в расчете высоты оси вращения ( габарита электродвигателя ).

h — высота оси вращения электродвигателя (габарит электродвигателя).

ГОСТ 13267–73 указывает номинальные значения и предельные отклонения высоты оси вращения электрических вращающихся машин и непосредственно соединяемых с ними не электрических.
ГОСТ 8032–84 регламентирует номинальные высоты оси вращения которые следует выбирать из рядов предпочтительных чисел R5, R10, R20. Стандарты допускают использование нулевой высоты оси вращения электродвигателя. Выбор высот оси вращения — при выборе предпочитают ряд R5 ряду R10, ряд R10 ряду R20.

Высоты осей вращения электрических машин согласно ГОСТ 13267—73 должны соответствовать следующему ряду:

25, 28, 32, 36, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000 мм.

Для фланцевых электродвигателей, встраиваемых электрических машин и электродвигателей других специальных видов крепления устанавливают «условную» высоту оси вращения h’ – расстояние от оси вращения до условной опорной плоскости машины. Измеренная «условная» высота оси вращения округляется до ближайшего, указанного в стандарте меньшего значения номинальной высоты оси вращения электродвигателя.

Видео:Включение асинхронного электродвигателя с нужным направлением вращения валаСкачать

Что такое высота вращения вала электродвигателя

Электродвигатели. Асинхронные двигатели общего назначения.

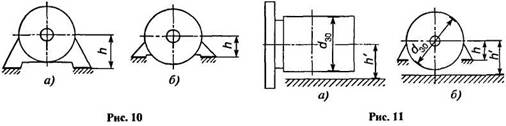

Номинальная высота оси вращения. За высоту оси вращения машины h принимают расстояние от оси вращения до опорной плос­кости машины (рис. 10, а, б).

Толщина регулировочных прокладок, при­меняемых при установке машины, в высоту оси вращения не входит. Дистанционные про­кладки учитывают в высоте оси вращения, если они входят в состав машины.

Номинальные значения и предельные от­клонения высоты оси вращения электрических вращающихся машин и непосредственно со­единяемых с ними неэлектрических регламентированы ГОСТ 13267-73. Номинальные вы­соты оси вращения следует выбирать из рядов предпочтительных чисел R5, R10, R20 по ГОСТ 8032-84 и согласовывать с указанными в ГОСТ 13267-73. Допускается использование нулевой высоты оси вращения. При выборе высот оси вращения следует предпочитать ряд R5 ряду R10, ряд R10 ряду R20.

Для машин фланцевой формы исполнения, встраиваемых машин и машин других специ­альных видов крепления (на приподнятых ла­пах или без лап) устанавливают условную вы­соту оси вращения h’ — расстояние от оси вра­щения до условной опорной плоскости маши­ны (рис. 11, a, б).

Для машин фланцевого исполнения без лап (группы IM3 и IM4 по ГОСТ 2479), представ­ляющих собой конструктивные модификации основного исполнения машин с лапами (груп­пы IM2, исполнений IM10 и 1М12), условной высотой оси вращения является высота оси вращения основного исполнения.

Для машин фланцевого исполнения без лап (группы IM3 и 1М4 по ГОСТ 2479), встраивае­мых машин, машин других специальных видов крепления без лап, а также машин с приподня­тыми лапами (исполнений 1М11 и IM13), не являющихся конструктивными модификация­ми машин основного исполнения с лапами, h’ — принимают равной (0,51. 0,54)d₃₀, где d₃₀ — диаметр наибольшей окружности, в которую вписывается корпус машины.

Читайте также: Чистка валов лазерного принтера

Вычисленную условную высоту оси вра­щения округляют до ближайшего меньшего значения номинальной высоты оси вращения.

Предельные отклонения. Отклонения от номинальной высоты оси вращения электриче­ских машин не должны превышать указанных в табл. 12.

12. Предельные отклонения оси вращения, мм

Номинальная высота оси вращения

Предельные отклонения для точности исполнения

Видео:Как определить скорость вращения вала электродвигателя и его мощность.Скачать

Технологии, секреты, рецепты

Видео:Как определить мощность, частоту вращения, двигателя без бирки или шильдика самому и простоСкачать

Имитация черного дерева (протрава).

Гладко обструганное черное (эбеновое) дерево имеет чистый черный цвет без блеска и обладает столь мелким строением волокон, что последнее невозможно увидеть невооруженным глазом. Удельный вес этого дерева очень велик. Полируется черное дерево настолько хорошо, что отполированная поверхность е. Подробнее

Видео:Фазы на распредвалах, какое перекрытие выставить? Что такое "фаза распредвала"?Скачать

Имитации орехового дерева (протрава).

Обыкновенное ореховое дерево имеет светло-бурый оттенок, который даже после полирования выглядит не очень красиво. Поэтому натуральному ореховому дереву следует придать более темный тон, что достигается обработкой раствором марганцовокислого калия. Как только дерево высохнет, этот раствор наносят втори. Подробнее

Видео:Мощность электродвигателя. Расчет мощности двигателя по установочным и габаритным размерам.Скачать

Имитации розового дерева (протрава).

Розовое дерево отличается темно-красными жилками. Для имитации этого дерева берется клен, как наиболее подходящий по своему строению. Кленовые дощечки или фанеры должны быть тщательно отшлифованы, прежде чем идти в обработку, так как только в этом случае они хорошо прокрашиваются.

Видео:Ременная передача. Урок №3Скачать

Имитация дубового дерева (протрава).

Варят в течение часа смесь из 0,5 кг кассельской земли, 50 г поташа в 1 литре дождевой воды, затем полученный темный отвар процеживают через полотно и варят до сиропообразного состояния. После этого выливают ее в совершенно плоские ящики из жести (крышки из-под жестянки), дают затвердеть и измельчают при. Подробнее

Видео:Как узнать число пар полюсов и частоту вращения асинхронного трёхфазного двигателя по статору.Скачать

Имитация красного дерева (протрава).

Предназначенное для протравы дерево должно быть хорошо высушено, а нанесение протравы лучше всего производить при помощи кисти, которая после каждого употребления должна быть тотчас вымыта и высушена. Очень красивую и прочную протраву готовят, смешивая в склянке 500 г тонко измельченного сандала, 30 . Подробнее

Видео:Как трехфазный асинхронный двигатель работает на одной фазе? #энерголикбезСкачать

Имитация палисандрового дерева (протрава).

Палисандровое дерево имеет темно-бурую окраску с характерными красноватыми жилками. Так как ореховое дерево ближе всего к палисандровому, то для имитации последнего и берут ореховое, с другими сортами дерева не получается такой красивой подделки.

Ореховое дерево сначала шлифуют пемзой, а потом р. Подробнее

Видео:Определить мощность электродвигателя по диаметру вала, параметрамСкачать

Имитация серого клена (протрава).

В качестве серой протравы для дерева хорошо использовать растворимую в воде прочную и легкую анилиновую краску нигрозин. Раствор 7 частей нигрозина в 1000 частях воды окрашивает дерево в красивый серебристо-серый цвет, который настолько прочен, что даже по прошествии двух лет нисколько не изменяется.

Видео:Определение мощности и оборотов электродвигателяСкачать

Справочник

Видео:Как изменить направление вращения трехфазного асинхронного двигателя?Скачать

Высота оси вращения электродвигателя 08.07.2006 12:44

За высоту оси вращения электрической машины h принимают расстояние от оси вращения до опорной плоскости электродвигателя.

Часто, высоту оси вращения называют габарит электродвигателя.

Толщина регулировочных прокладок, применяемых при установке, в высоту оси вращения не входит. Дистанционные прокладки учитывают в высоте оси вращения, если они входят в состав электродвигателя.

Читайте также: Сальник для вала 20мм

Номинальные значения и предельные отклонения высоты оси вращения электрических вращающихся машин и непосредственно соединяемых с ними неэлектрических регламентированы ГОСТ 13267–73.

Номинальные высоты оси вращения выбираются из рядов предпочтительных чисел R5, R10, R20 по ГОСТ 8032–84 в соотвествии с указанными в ГОСТ 13267–73.

Для электродвигателей фланцевой формы исполнения, встраиваемых машин и машин других специальных видов крепления (на приподнятых лапах или без лап) устанавливают условную высоту оси вращения h’ – расстояние от оси вращения до условной опорной плоскости машины.

Для электродвигателей фланцевого исполнения без лап (группы IM3 и IM4 по ГОСТ 2479), представляющие собой конструктивные модификации основного исполнения машин с лапами (группы IM2, исполнений IM10 и IM12), условной высотой оси вращения является высота оси вращения основного исполнения.

Для электродвигателей фланцевого исполнения без лап (группы IM3 и IM4 по ГОСТ 2479), встраиваемых машин, мащин других специальных видов крепления без лап, а также машин с приподнятыми лапами (исполнений IM11 и IM13), не являющихся конструктивными модификациями электродвигателей основного исполнения с лапами, h принимают равной (0,51. 0,54) d₃₀, где d₃₀– диаметр наибольшей окружности, в которую вписывается корпус электродвигателя.

Стандартные высоты вращения (габариты) асинхронных общепромышленных и взрывозащищенных электродвигателей

по ГОСТ и DIN для исполнений IM 1001, B3, 1081, 2001, B35, 2081, 3001, B5, 3081

Видео:Как просверлить вал электродвигателя. Удлиняю вал двигателя от стиралки.Скачать

Как определить мощность, частоту вращения, начало и конец обмоток двигателя без бирки.

Что делать, если вы купили или достали каким-то образом эл.двигатель, на котором отсутствует бирка или шильдик с обозначением его мощности, частоты вращения и т.п.?

Либо на старом движке эти данные стерлись и стали нечитабельны.

При этом паспорта или какой-то другой технической документации у вас под рукой нет. Можно ли в этом случае узнать параметры двигателя самостоятельно?

Конечно же да, причем несколькими способами. Давайте рассмотрим самые популярные из них.

Первоначально для точного определения мощности потребуется выяснить синхронную частоту вращения вала, а перед этим узнать, где у нас начало каждой обмотки, а где ее конец.

По ГОСТ 26772-85 обмотки трехфазных асинхронных двигателей должны маркироваться буквами:

По старому госту обозначение было несколько иным:

Еще раньше можно было встретить надписи Н1-К1 (начало-конец обмотки №1), Н2-К2, Н3-К3.

На некоторых движках для облегчения распознавания концов обмоток их выводят из разных отверстий на одну или другую сторону. Как например на фото снизу.

Но не всегда можно доверять таким выводам. Поэтому проверить все вручную никогда не помешает.

Если никаких обозначений и букв на барно нет, и вы не знаете, где у вас начало, а где конец обмотки, читайте инструкцию под спойлером.

В помощники берете мультиметр и устанавливаете его в режим замера сопротивления.

Одним щупом дотрагиваетесь до любого из шести выводов, а другим поочередно прикасаетесь к остальным пяти проводам, тем самым, ища соответствующую пару.

При ее нахождении на табло мультиметра должна высветиться цифра, показывающее некое сопротивление в Омах.

Читайте также: Определить предельные отклонения предельные размеры допуск вала

В остальных случаях с другими проводами сопротивление будет равняться бесконечности (обрыв).

Отмечаете данную обмотку бирками и переходите к оставшимся проводам. Таким нехитрым способом буквально за одну минуту можно «вызвонить» концы всех обмоток.

Однако это еще не все. Главная проблема заключается в том, что вы пока не знаете, какой из двух выводов является началом обмотки, а какой ее концом.

Для того, чтобы это выяснить, соединяете между собой по два вывода от разных обмоток. То есть, условное начало V1 первой обмотки, соединяем с условным концом второй обмотки — U2.

При этом у вас пока нет точной информации начало это или конец. Вы их сами так промаркировали для себя, чтобы сделать последующие замеры.

На другие концы этих двух обмоток (U1 и V2) подаете переменное напряжение 220В или меньше. Зависит это от того, на какое напряжение рассчитан ваш движок.

Смысл всего этого действия – замерить какое напряжение появится на концах третьей обмотки W1-W2. Это так называемый метод трансформации.

Если между W1-W2 будет какое-то значение (10-15В или больше), значит первые две обмотки у вас включены согласовано, то есть правильно. Все подписанные концы V1-V2, U1-U2 вы угадали верно.

Бирки на них менять не нужно.

Если же напряжение между W1-W2 будет очень маленьким или его вообще не будет, то получается, что первые две обмотки вы включили по встречной схеме (неправильно). Бирки на одной из обмоток придется поменять местами.

Разобравшись с двумя фазами переходим к третьей. Здесь процедура та же самая. Соединяете между собой условные начало и конец W1 и U2, а на U1 и W2 подаете 220V.

Замеры делаете между выводами V1 и V2. Если угадали, то двигатель может даже запуститься на двух фазах, ну или по крайней мере между V1 и V2 будет несколько вольт.

Если нет, то просто поменяйте местами бирки W1 и W2.

Второй метод определения начала и конца обмоток еще более простой.

Сперва находите три разные обмотки, как было указано выше. Соединяете их последовательно (условный конец первой с началом второй U2-V1, а конец второй с началом третье V2-W1).

На два оставшихся вывода U1-W2 подаете напряжение 220В. После этого поочередно подносите лампочку к концам каждой из обмоток (U1-U2, V1-V2, W1-W2).

Если она горит везде с одинаковой яркостью, то вы угадали со всеми выводами.

Если яркость будет отличаться, это говорит о том, что данная обмотка перевернута по отношению к двум другим.

На ней бирки нужно поменять местами. Вообще-то по ТБ с лампочкой в качестве контрольки уже давно запрещено работать, поэтому вместо нее лучше используйте мультиметр с функцией замера напряжения.

Для определения частоты по первому способу вам потребуется обычный китайский стрелочный мультиметр (аналоговый, не электронный!).

Определять частоту нужно при положении переключателя мультиметра в режиме измерения тока (100мА). Далее подключаете измерительные щупы в соответствующие разъемы:
