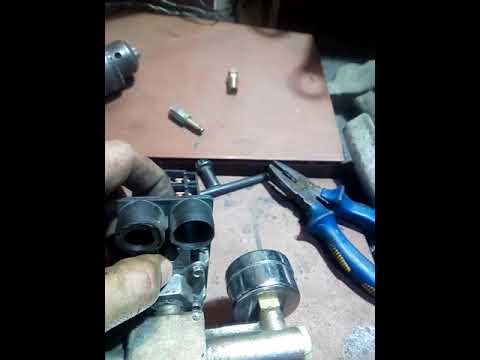

Видео:Как разобрать обратный клапан и сделать клапан разгрузки для компрессораСкачать

Реле давления CONDOR (Германия). Особенности, конструкция и настройка.

Подробное описание моделей реле давления Condor для компрессоров и насосов. CONDOR – всемирно известный разработчик реле давления и производитель №1 запатентованной продукции Большой модельный ряд реле давления CONDOR в полной мере удовлетворяет потребительские запросы и позволяет наладить подачу сжатого воздуха в системы или обеспечить работоспособность водопроводной системы. Продукция компании широко используется в химической и нефтяной промышленности, судостроении и в железнодорожных составах. Достоинства КОНДОР

• Лидирующие позиции на мировом рынке в своем сегменте
• Обширный модельный ряд
• Высокая износостойкость и длительная работоспособность
• Оптимальное соотношение стоимости и качества
• Практичность и несложность в эксплуатации
• Гарантийный срок 24 месяца

Ниже приведены характеристики агрегатов и тонкости пуско-наладочных меропричтий наиболее популярных видов.

Содержание обзора:

Все пункты-описания разделены на три части:

1. Технические характеристики и особенности установки
2. Параметры конструкции
3. Методы настройки и комплектации

Видео:Компрессор не запускается под давлением клапан для легкого пуска компрессор ремеза. ENG SUB*Скачать

Реле давления MDR 1

Технические особенности и разновидности

Устройство предназначено для обеспечения бесперебойной работы компрессоров:

• Тип: однофазное.
• Предназначение: для компрессоров.
• Давление остановки: предельный показатель 11 бар.
• Мощность переменного тока: 4,0 кВт.
• Возможность настройки требуемого промежутка значений между пуском и остановкой: есть.

Конструкция MDR 1:

1. Контактный блок
2. Блок управления запуском
3. Блок для подсоединения электрического кабеля
4. Вход для подсоединения предохранительного клапана, манометра и других комплектующих
5. Вход для подключения к системе
6. Рычаг запуска/ остановки
7. Крышка

Настройка MDR 1:

1. Произвести регулирование нижнего уровня давления запуска с помощью винта (2).
2. Установить дельту (разницу показателей пуска и отключения насоса) с помощью малого винта.

Промежуток регулировки давления выделен темным цветом.

Видео:Реле давления Condor - серия MDR 2Скачать

Реле давления MDR 2

Типы производства и параметры

Типичная однофазная модель укомплектована разгрузочным клапаном с возможностью устанавливать уровень давления, возникающего между пуском и остановкой:

• Тип: однофазное.
• Предназначение: для компрессоров.
• Предельный показатель давления при остановке: 11 бар.
• Предельная мощность переменного тока: 2,2 кВт.
• Входы для подсоединения к системе: 1/4, 3/8.
• Возможность установки граничных показателей давления между пуском и отключением: есть.
• Дополнительная комплектация: разгрузочный клапан, облегчающий повторный пуск компрессора.

Читайте также: Клапан фазорегулятора опель астра н z16xer артикул

Конструкция MDR 2:

1. Контактный блок
2. Малая пружина настройки перепада давлений
3. Большие пружины настройки давления запуска
4. Блок подсоединения электрокабелей
5. Вход для клапана предохранительного, манометра и другого оборудования
6. Главный разъем фланца реле (присоединение к системе и месторасположение мембраны)
7. Ручка запуска/ остановки
8. Крышка

Настройка MDR 2:

Последовательность настройки (необходимо предварительно снять крышку) (8):

1. Установить нижний параметр давления запуска, используя сужение/расширение больших пружин, используя гайки (3)
2. Установить граничные значения пуска и отключения насоса (дельты), используя сужение/расширение малой пружины при помощи гаек(2)

* Чем выше уровень сжатия пружины – тем выше настраиваемое давление

Промежуток регулировки давления выделен темным цветом.

Видео:Реле давления (прессостат, моностат) CONDOR MDR 2, устройство и регулировка.Скачать

Реле давления MDR 3

Разновидности и описание МDR 3

Прибор используется для защиты одно- или трехфазного двигателя. Прибор снабжен тепловым реле и клапаном разгрузки, упрощающим пуск агрегата.

• Предназначение: для компрессоров.
• Тип подключения: одно и трёхфазный.
• Переменный ток: граничный показатель мощности 11 кВт.
• Предельное давление остановки: 11,16, 25, 35 бар.
• Возможность установки промежуточных значений давления между пуском и отключением: есть.
• Дополнительная комплектация: клапан разгрузки, упрощающий запуск компрессора.
• Классификация теплового реле, предназначенного для защиты двигателя: SKR 3/6.3 A, SKR 3/10 A, SKR 3/16 A, SKR 3/20 A.

Конструкция MDR 3:

1. Крышка
2. Рычаг запуска/ остановки
3. Винт настройки диапазона между давлением запуска и остановки
4. Винт регулировки давления остановки
5. Винт настройки теплового реле
6. Вход для подсоединения дополнительного оборудования
7. Подсоединение к системе
8. Разгрузочный клапан
9. Стикер с маркировкой контактной группы
10. Входы для присоединения электрических кабелей

МDR 3 настройка:

Промежуток регулировки давления выделен темным цветом.

Последовательность установки реле MDR 3. Перед настройкой необходимо снять крышку (1):

1. Установить показатели давления остановки методом сужения/ расширения большой пружины с помощью винта (4).
2. Задать показатели давления между пуском и остановкой методом сужения/расширения малой пружины с помощью винта (3).
3. Задать требуемые значения силы тока теплового реле методом поворота настроечного желтого ролика со шкалой (5).

* Ход поворота регулировочных винтов обозначен стрелками.

Видео:обратный клапан, не сложно, своими рукамиСкачать

Реле давления MDR 21

Разновидности и особенности

Оптимальный тип регулирующего устройства для обеспечения безотказной работы насосов.

• Предназначение: для насосов.
• Тип подключения: однофазное.
• Предельный показатель переменного тока: 2,2 кВт.
• Предельное давление остановки: 6, 11 бар.
• Возможность настройка интервалов между давлением пуска и остановки: есть.

MDR 21 конструкция:

1. Контактный блок
2. Гайка настройки показателей между давлением запуска и отключения (малая пружина)
3. Гайка регулировки натяжения больших пружин для установки эксплуатационного давления
4. Вход для подсоединения к системе
5. Рычаг запуска/ отключения
6. Крышка

Настройка MDR 21:

Очередность действий, проводимых при снятой крышке (6):

1. Настроить нижнее значение давления, возникающего при запуске, сужая/расширяя большие пружины (3) при помощи гаек.
2. Установить разницу показателей между пуском и остановкой насоса (дельту), сужая/ расширяя малую пружину с помощью (2)

Читайте также: Когда притереть клапана скутер

* Чем сильнее сжаты пружины – тем выше настраиваемое давление.

Промежуток регулировки давления выделен темным цветом.

Видео:Клапан сброса остаточного давления из компрессораСкачать

Реле давления MDR 5

Данное устройство используется для регулирования давления в насосах с трёхфазными двигателями.

• Тип подсоединения: трех и однофазное.
• Предназначение: для насосов.
• Предельный показатель переменного тока: 5,5 кВт.
• Предельный показатель давления отключения: 5, 8…. 45 бар.
• Возможность установки промежуточного значения между давлением запуска и остановки: есть.

MDR 5 конструкция:

1. Контактный блок
2. Настроечный ролик
3. Блок для подсоединение к системе
4. Вход для подсоединения дополнительного устройства (манометр)
5. Крышка

MDR 5 Настройка:

1. Настроить давление остановки, вращая ролик настройки без надавливания (2).
2. Установить разницу между давлением запуска и остановки (дельту), вращая ролик с надавливанием.

Промежуток регулировки давления выделен темным цветом.

Видео:Легкий запуск компресора. Установи этот клапан и будешь удивленСкачать

Реле давления FF4 (MDR-F)

MDR-F – модернизированное и усовершенствованное реле, отличающееся от других типов упрощенной системой регулировки и максимальной безотказностью. Это практичное и оптимальное устройство, подходящее для использования в бытовых целях.

В отличие от обычного реле, для установки MDR-F не требуются специальные навыки. Настройка проводится в кратчайшие сроки и с ней легко может справиться пользователь без опыта.

Облегчает установку устройства практичная шкала регулировки. Для избегания налаживания «в слепую» проводится периодическая сверка с манометром.

Реле MDR-F – это полный аналог Grundfos FF4 выпускается уже больше 20 лет и тоже является продукцией КОНДОР. Продукт положительно зарекомендовал себя в России среди бытовых потребителей.

MDR-F 4 = FF4-4 (0,22-4 бара); MDR-F 8 = FF4-8 (0,5 – 8 бар); MDR-F 16 = FF4-16 (1-16 бар).

Отличительные характеристики:

• показатель эксплуатационного давления: от 2 до 250 бар;
• тип управления: ручной, автоматический, с защитой от сухого хода;
• материал мембраны: определяется исходя химического состава среды и максимальной температуры от 70 до 200°С;
• класс защиты кабельных вводов: IP54 и IP65;
• материал фланца: силумин, пластик;
• тип соединения: одно и трехфазное.

Классические показатели: давление – до 32 бар, температурный режим – до 70 °С, автопереключение, защита – IP54, фланец – лумин, тип соединения – однофазное.

Особенности конструкции и настройка FF4 (MDR-F):

1. Установить прибор согласно показателям шкалы давление запуска (1) и остановки (2),
2. Сверить показатели с манометром для уточнения правильности регулировки.

Промежуток регулировки давления выделен темным цветом.

Видео:Регулируем прессостат. Максимальное и минимальное давление включения и выключения компрессораСкачать

Дополнительные комплектующие

Разгрузочные клапаны EW, AEW – применяются для упрощения повторного включения компрессора после остановки.

С трубопроводом клапан сообщается полимерной трубкой. Активирование происходит при снижении давления в системе во время отключения компрессора, Его предназначение: стравливание остатков воздуха и упрощение повторного включения.

Тепловое реле – используется для защиты двигателя (MDR 3).

На нижней части реле давления MDR 3 указана марка соответствующего теплового реле (см. стикер) SKR 3/6.3, SKR 3/10, SKR 3/16, SKR 3/20.

Подбор тепловых реле для трехфазных двигателей происходит согласно техническим рекомендациям 380V: SKR 3/6.3 — до 6 кВт, SKR 3/10 — до 4кВт, SKR 3/16-до 6кВт, SKR 3/20-8кВт, SKR 3/24 -11 кВт.
