Поговорим о переходе на ДАД и ДТВ, зачем это нужно, какие имеем плюсы и минусы.

Начнем с простейшего, с необходимых материалов и работ которые необходимо провести чтобы избавиться от ДМРВ и перейти на ДАД.

Содержание

Для перехода на ДАД необходим:
Схема соединений для кабеля переходника в удобном виде.
Разберем плюсы и минусы системы впрыска на базе ДМРВ и на базе ДАД и ДТВ:
Датчик абсолютного давления ваз 2114 8 клапанов
Датчик абсолютного давления (MAP-Sensor) на ВАЗ
Переход с ДМРВ на ДАД+ДТВ в ВАЗ 2113, 2114, 2115
Чистка дроссельного узла ВАЗ 2113, 2114, 2115
🌟 Видео

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Для перехода на ДАД необходим:

— Датчик абсолютного давления, далее ДАД, датчик который измеряет абсолютное давление.

Абсолютное давление ─ это истинное давление жидкостей, паров и газов, отсчитываемое от абсолютного нуля давления ─ абсолютного вакуума. Устанавливается в задроссельное пространство впускного ресивера, при заглушенном двигателе показания стремятся к атмосферному, при работающем на холостом ходу стремятся к вакууму, при частичном открытии заслонки стремиться к атмосферному. Датчики отличаются верхним значением измеряемого давления и как следствие некоторые пригодны для использования только в атмосферных двигателях, некоторые в турбированных. Теоретически для атмосферных двигателей можно использовать и те которые под турбо, но составы смеси будут менее точными, а это не есть хорошо, могут быть проблемы с настройкой холостого хода. Используйте только тот ДАД который необходим, не стоит брать с запасом.

— Датчик температуры воздуха , далее ДТВ, датчик который измеряет температуру воздуха. Представляет собой обычный терморезистор, ничего сложного. Устанавливается в зависимости от реализации забора воздуха либо в воздуховод холодного забора, либо просто под капотом если забор воздуха идет из подкапотного пространства.

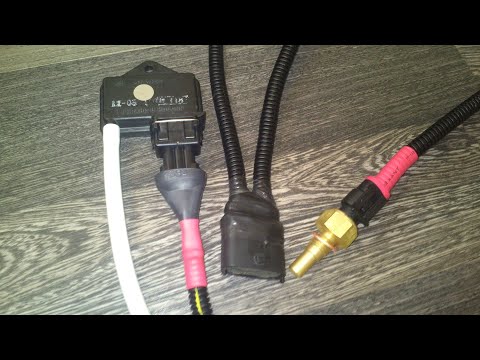

— кабель переходник с разъема ДМРВ на разъемы датчиков ДАД и ДТВ

Разъем проводки ДМРВ может иметь как четыре так и пять контактов, для работы нам необходимо пять проводов. Если у вас проводка с четырьмя проводами значит отсутствует проводник к первому контакту, в таком случае придется проложить один провод до 44 ноги ЭБУ. Если у вас на разъеме пять проводов значит вам повезло и ничего дополнительно по проводке делать не нужно.

Кабель можно как купить готовый так и собрать самому, там ничего сложного, потребуется лишь схема, немного времени чтобы разобраться и умение паять.

При переходе на ДАД и ДТВ на мой автомобиль были установлены датчики:

— ДТВ Bosch 0 280 130 039, он имеет стандартную резьбу М12 чем удобен в монтаже.

— ДАД Газель маркировка 45.3829

Видео:ДАД+ДТВ на ВАЗ-2114. Датчик абсолютного давления вместо ДМРВ. Лаунч-контроль на ВАЗСкачать

Схема соединений для кабеля переходника в удобном виде.

Для подключения к ресиверу использовал штуцер и трубку которая идет на ДАД, обычная трубка подвода воды к стеклоомывателям. В идеале она не должна быть длинной.

В данный конкретный момент времени автоваз перешел на систему без ДМРВ и использует на двигателях 21127 и более поздних ДДТВ, дадтчик давления и температуры воздуха. Очень удобное решение совмещающее в одном корпусе оба необходимых датчика, т. е. ДАД и ДТВ, потребуется лишь просверлить два отверстия в ресивере один для крепления датчика и одно для измерения давление и температуры в ресивере. Артикулы ДАДа 127 мотора 21800-1413010-00, Delphi 28234360 63521 SNG

Видео:Дад дтв на ваз. Январь 7.2 сток мотор калина 2114 1,6 8 кл. Установка комплекта.Скачать

Разберем плюсы и минусы системы впрыска на базе ДМРВ и на базе ДАД и ДТВ:

Минусы системы с ДМРВ:
— высокая стоимость самого датчика
— время реакции на изменение расхода воздуха значительно выше чем на ДАД, просто говоря датчик тормоз
— практически полностью не подходит для для двигателей с избыточным давлением по причине малого верхнего диапазона измерений
— не стабильный состав смеси если переносить ДМРВ близко к ДЗ, ловит пульсации на впуске

Плюсы системы с ДМРВ:
— прямое измерение расхода воздуха, как следствие трудно загубить двигатель, смесь скорее всего уйдет в более богатую нежели в бедную.

Плюсы системы с ДАД и ДТВ:
— более ровный холостой ход на распредвалах со злой фазой, злой будем считать 290 и выше
— стоимость системы из датчиков ДАД и ДТВ раза в три дешевле
— привет острый отклик на педаль газа,двигатель работает эластичнее, очень быстрый расчёт воздуха

— нет крупных измерительных элементов в системе впуска, и сетки ДМРВ которая служит для сглаживания потока и которую нельзя удалять, как следствие двигатель и выдает немного больше мощности
— подходит для двигателей с наддувом

— позволяет значительно увеличить шансы по установке более оптимальной магистрали впуска, обычно от фильтра до ДЗ должно быть довольно малое расстояние которое сложно или вообще невозможно реализовать с ДМРВ, а это потеря эффективности на малых оборотах двигателя

Читайте также: Гидравлический редукционный клапан обеспечивает

Минусы ДАД+ДТВ:
— потребуется полная перенастройка системы управления, с уходом с заводского софта
— остро необходимы прямые руки и светлая голова для его установки
— необходимо разобраться в том как настроить автомобиль, или найти толкового настройщика, если нужно настроить к Паше, есть в контактах группы.

Видео:Датчики ВАЗ 2108, 2109, 21099, 2110, 2112, 2113, 2115, 2115, ВАЗ классика 2101, 2107.Скачать

Датчик абсолютного давления ваз 2114 8 клапанов

Видео:Особенности замены ДМРВ на ВАЗ 2110, 2114, Калине, Гранте и ПриореСкачать

Датчик абсолютного давления (MAP-Sensor) на ВАЗ

Идея использовать ДАД (Датчик Абсолютного Давления, он же МАП-Сенсор) для оценки количества потребляемого двигателем воздуха вместо привычного ДМРВ (MAF) на отечественной системе впрыска Январь 5 витает уже давно. Первопричина – кризис ДМРВ 2003 – 2003 гг, когда датчик вдруг стал неимоверно дорог и мошенники, научившись их отмывать, скупая «трупы» по автосервисам, выбросили на рынок огромное количество контрафакта. Так же по стране прокатилась волна краж ДМРВ прямо с автомобилей. Многие еще помнят специальный замок для ДМРВ («пояс верности»), появившийся в продаже в то время. Именно тогда начался усиленный поиск аппаратных и программных решений для «вживления» ДАД на отечественную систему впрыска ВАЗ.

Преимущества установки ДАД – большее быстродействие, высокая надежность и неприхотливость МАП-сенсора делают переделку очень привлекательной. Тем более что многие иномарки совершенно серийно оснащаются подобными системами. Забегая вперед, скажу что как бы то ни было, система с ДМРВ (MAF) на атмосферном двигателе более предпочтительна, т.к обладает большей точностью измерения и применение MAP на серийном двигателе нецелесообразно. Например, с ДАД практически невозможно «вписаться» в нормы токсичности EURO-III. Да и ситуация с ДМРВ плавно разрешилась, поэтому совершенно нелогично использование «обходной» технологии на серийном автомобиле.

Другое дело – тюнинг. Особенно затрагивающий впускную систему, например, 4 х-дроссельный впуск, где применение ДМРВ просто физически невозможно. Российские чип-тюнеры систему впрыска без ДМРВ впервые применили в автоспорте. UncleSam еще в 90 ‑х годах прошлого века на базе серийного блока Январь 5 , разработал собственную систему впрыска для автогонок J 5 -Sport, которая и поныне успешно используется спортсменами. Правда, по ДАД в J 5 -Sport производится только коррекция по атмосферному давлению, все основные расчеты используют в качестве фактора нагрузки обороты/дроссель.

Хотя попытки адаптировать серийный софт прошивок для работы в ДАД велись постоянно (мне известно несколько более-менее рабочих проектов), в настоящее время представляет интерес только разработка J 5 SPT 0005 (J 7 SPT 0005 ) от SMS-Software. Это единственная на сегодняшний день разработка, написанная практически с нуля, имеющая правильный алгоритм усреднения и пересчет давления (разрежения) в наполнение.

В качестве «опорного» при проектировании системы был выбран датчик T‑MAP производства Siemens – VDO, маркировка VW AG 03 D 906 051 Siemens SME 5 WK 96930 ‑R . Выбор датчика не случаен – во-первых, датчик закрепляется на впуске непосредственно, без подводящих патрубков; во – вторых, наличие встроенного датчика температуры воздуха на впуске; ну и в третьих, что немаловажно, наличие готовой тарировки от производителя.

В прошивке нет привязки к конкретному типу используемых датчиков, пользователи программы ChipTuning Pro без проблем смогут перекалибровать прошивку под практически любую пару ДАД + ДТВ.

Видео:КАК ПОДСОС ВОЗДУХА ВЛИЯЕТ НА (ДАД) ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ. КАК БУДЕТ РАБОТАТЬ ДВИГАТЕЛЬ. ТЕСТСкачать

Переход с ДМРВ на ДАД+ДТВ в ВАЗ 2113, 2114, 2115

Сейчас поговорим о переходе с системы ДМРВ на систему ДАД+ДТВ. Расскажу в двух словах, зачем это нужно, какие от этого плюсы и как это делается. Моя брюнетка на красных туфельках уже заценила эти два датчика и сказала мне, что ей они по душе, настроение у неё поднялось и она на последних гонках меня очень сильно порадовала! Правда скушала немного масла, ну что теперь, она спортсменка, а спортсменов надо кормить!

На всех серийных инжекторных машинах ВАЗ стоит датчик массового расхода воздуха — ДМРВ. Это самый дорогой датчик во всей системе. В данный момент (15.07.2015) этот датчик стоит около 3000р. Это довольно дорого, не всем по карману его купить. Основная задача этого датчика подсчитать расход воздуха, потребляемый мотором. По количеству потребляемого воздуха ЭБУ рассчитывает количество подаваемого топлива. Если датчик показывает большой расход воздуха, то соответственно и расход топлива станет больше. Если датчик начинает «врать», завышать показания расхода воздуха, то и моментально увеличивается расход топлива. Получается, что машина «не едет» и начинает «жрать». Сейчас покажу вам график «Тарировка ДМРВ», взятый из прошивки.

Тарировка ДМРВ. График зависимости расхода воздуха от напряжения. Если вдруг датчик начинает показывать большее напряжение, чем положено (до 1.02в ДМРВ должен показывать, новый датчик показывает 0.999в), то ЭБУ видит повышенный расход воздуха и начинает увеличивать время впрыска, тем самым увеличивая расход топлива. Бензин уходит просто в трубу, чернеют свечи, и машина не едет. Что уж говорить про бедных зверушек, которые начинают этим дышать.

Читайте также: Регулировка клапанов двигатель б20б хонда црв

Минусы датчика ДМРВ:
1. Высокая цена.
2. Высокая тормознутость датчика — он медленно считает воздух, поэтому машина тупит.
3. Не подходит для турбо моторов.
4. Неровный ХХ на распредвалах со злой фазой.

Плюсы ДМРВ:
1. Всё-таки он считает воздух, можно передвигаться по городу, машина на ходу.

А теперь выскажу своё мнение по поводу связки датчиков ДАД (датчик абсолютного давления) + ДТВ (датчик температуры воздуха). По названиям этих датчиков не сложно догадаться, каким образом идёт подсчёт воздуха, поступившего в мотор — по давлению и температуре. По этим двум данным можно легко определить количество воздуха. ДАД работает быстро, меряет давление моментально, ДТВ меряет температуру тоже быстро. Точность подсчётов зависит от правильно настроенных тарировок этих двух датчиков в прошивке.

Плюсы ДАД+ДТВ:
1. Ровный ХХ на распредвалах со злой фазой (от 290гр и выше).
2. Стоимость в три раза дешевле, чем ДМРВ.
3. Моментальная отзывчивость от педали газа, никакого затупа.
4. Мотор работает эластичнее, очень быстрый расчёт воздуха, как следствие мотор быстрее раскручивается и выдает больше мощности.
5. На ХХ мотор работает намного тише, чем на ДМРВ (ИМХО).
6. Подходит для турбо моторов.

Минусы ДАД+ДТВ:
1. На заводской прошивке нельзя прикрутить ДАД+ДТВ, требуется спортивная прошивка.
2. Нужны прямые руки и светлая голова для его установки.
3. Нужно разбираться в прошивке, или найти толкового настройщика.

Итак, девчонки (пишем мне, помогу с прошивкой) и мальчишки, давайте переходить на ДАД+ДТВ. Я купил ДАД от Волги — 45.3829 (он атмосферный, для турбо мотора он не подойдёт) и ДТОЖ (датчик температуры охлаждающей жидкости) использовал как ДТВ.

Вот он малыш, маленький да удаленький Дадик.

А вот такой ДТОЖ будет работать датчиком ДТВ.

Далее я отрезал фишку ДМРВ, оголил провода и в соответствии с приведённой ниже схемой соединил 5 проводов, идущих на ДАД, ДТВ. Провода на фишке ДМРВ пронумерованы, что очень облегчило задачу. Номера на ДАД тоже пронумерованы. А у ДТВ 1й контакт это левый, а 2й это правый, если смотреть на контакты датчика! Будьте внимательны, делайте всё аккуратно.

Я подключил ДАД+ДТВ по такой схеме:

1й контакт ДАД (+5в) идёт на 4й контакт ДМРВ
2й контакт ДАД (масса) идёт на 3й контакт ДМРВ
3й контакт ДАД (сигнал) идёт на 5й контакт ДМРВ
1й контакт ДТВ идёт на 3й контакт ДМРВ
2й контакт ДТВ идёт на 1й контакт ДМРВ
2й контакт ДМРВ не используется!

Всё соединили, замотали изолентой, аккуратно всё уложили в подкапотном пространстве, чтобы всякие сопли не висели. Ресивер и ДАД соединили силиконовым шлангом, от трамблёра, как показано ниже. Шланг делаем как можно короче. ДТВ куда-нибудь прикрутили, поближе к воздушному фильтру или вообще во впуск, дело ваше, главное нам измерить температуру воздуха на впуске. Сам термоэлемент ДТОЖ лучше всего оголить, чтобы он быстрее реагировал на изменение температуры. Аккуратно спиливаем нижнюю его часть, не повредив сам термоэлемент.

Моя прошивка у него работает отменно, без всякой откатки (но я всегда советую откатать прошивку индивидуально под мотор). Его Калина 8кл выигрывает многих на ночных гонках, стреляя огнём из трубы на старте.

А вот так красиво можно доработать ДТОЖ, сделать из него полноценный ДТВ

Ну всё, приступаем к самому сложному, настройке мотора. Для начала открываем прошивку (я буду показывать вам на своём примере, беру прошивку j7esa для 7го января), идём во флаги комплектации и ставим галочку — работать без ДМРВ (ДАД или по дросселю). Идём в раздел датчик и механизмы и задаём наклон и смещение для ДАД. Как рассчитывать наклон и смещение можно поискать тут: www.ecusystems.ru/forum/viewtopic.php?f=14&t=87, но я использовал уже готовые данные, смотрим скриншоты. Тарировку ДТВ взял из тарировки ДТОЖ, измерил температуру по факту (засунул ДТВ в свою подмышку и померял свою температуру, оказалось 27гр тепла температура моего тела), и поднял на 9гр весь график.

Наклон характеристики ДАД.

Минимальное давление, которое он видит.

Диапазон квантования задаёт максимальное давление, которое он видит. Минимальное + диапазон = максимальное давление в КПА. Атмосферное давление = 1 бар = 101.5 КПА.

Задаём цилиндровый объём двигателя. Не знаю для чего это нужно. 1600/4 = 400. Это для моего двигуна.

Далее готовим прошивку для откатки (катать будем как обычно, по логам, на ДАД+ДТВ+ДК (датчик кислорода)). Только делаем одно изменение, в отличии от откатки по ДМРВ. ПЦН по дросселю делаем как показано ниже:

Читайте также: Сливной клапан в блоке

Для каждого положения дросселя, делаем такую ПЦН для первой откатки. На ДМРВ эту калибровку мы делали в 1цу, тут же в связи с особенностями работы ДАД, чтобы хоть как-то начать откатывать машину, надо чтобы она работала для начала. С 1цей во всей таблице она не работает (сильно большой расход воздуха показывает, до 50кг/ч вместо 15ти), а вот с таким начальным графиком работает только так и можно смело ехать откатывать прошивку

Далее я решил откатать свою машину в программе FunTune на прошивке j7esa 0.4.3, ради разнообразия. Программа отличная, удобная, может разворачиваться на весь экран, что очень радует.

После 1й откатки коэффициент коррекции стал вот таким. Надо еще катать. Он далеко от 1цы.

Катнул прошивку второй раз, стало уже лучше. Но нужно еще разик катнуть.

Катнул я третий раз, и всё, в некоторых точках даже ровно 1ца! А это означает, что смесь 14.7 откатана. Можно откатку БЦН + ПЦН завершать.

Вот такой график БЦН на 100% открытой педали газа у меня получился после откатки. Мотор получился с достаточно ровной полкой, крутится очень смело до 7000 оборотов.

И вот такая ПЦН от дросселя получилась на ДАД+ДТВ.

Несколько дней спустя, настроил на своей машине зажигание. На 100% педали газа, методом ускорений снял 9 логов. На 0гр коррекции угла сделал 3 ускорения, на +1гр коррекции угла сделал 3 ускорения и на -1гр коррекции также сделал 3 ускорения на 3й передаче. Вычислил среднее арифметическое для каждого диапазона оборотов, для каждой группы заездов. И потом нашёл минимальное время среди 3х групп, для каждого диапазона. Таким образом нашёл нужную кривую УОЗ на 100% дросселе, которая даёт максимальное ускорения автомобиля. Далее эту прошивку скормил программе Атомик УОЗ, которая на основании полученной кривой на 100% дросселе, построила кривые УОЗ на оставшихся дросселях.

Это я вам рассказал, как настраивать на ДАД+ДТВ на прошивке j7esa, где ПЦН у нас от дросселя. Но немного погодя, ко мне в мою голову пришла интересная идея. Датчик у нас ведь меряет давление! И прошивка может работать по давлению. Да и потом есть даже замечательная таблица 32×32 по давлению. По умолчанию, в прошивке уже задана разметка (квантование) по давлению для атмосферного мотора — до 101.5 кПа, квантования трогать не надо. А если хотим сделать турбу, то надо просто увеличить диапазон квантования, чтобы появилась возможность работы с избыточным давлением.

Тут прошивку для откатки готовим так… ПЦН по дросселю = 1 по всей таблице. ПЦН по давлению 16×16 или 32×32 делаем также, как и ПЦН по дросселю для откатки по ДАД. Только не забываем, во флагах комплектации указать таблицу 32×32 по давлению, если хотим перейти на расширенную таблицу. У каждого настройщика своё мнение по поводу этой таблицы. Кто-то говорит, что 16×16 таблицы хватает для настройки, что смесь якобы не уплывает и нет разницы с 32×32 таблицей, но мое мнение простое — чем больше точек, тем точнее смесь, тем мощнее едет тачка. В таблице 32×32 точек больше ровно в 4 раза, это означает что и смесь, после точной откатки будет в 4 раза точнее, машина поедет куда интереснее, чем на таблице 16×16.

Так как моя программа Моторчик 3й версии уже может работать с давлением на УДК, то я решил воспользоваться этой функцией и откатать таблицу 32×32 по давлению. Логи я снимал программой R-tuner, замечательная программа, хорошо работает с давлением. Чтобы отслеживать откатанные точки, мне пришлось немного дописать свой Моторчик и добавить в него таблицу коэф. коррекции.

Расчет ПЦН 32×32 по давлению в программе Моторчик

Коэффициент коррекции. Белый шрифт — откатанные точки. Чем богаче смесь, тем точки краснее, чем беднее смесь, тем синее.

Вот такая ПЦН у меня получилась на давлении 84,8 кПа.

Ну результат проделанной работы был на предыдущих гонках, машина ехала очень достойно, смотрите предыдущий БЖ. А сам скажу, действительно 32×32 катать сложнее, но зато чувствуется эффект, мотор стал как бы более эластичный, провалов, подёргиваний стало в разы меньше. Ездить приятно и быстрее. Ну на этом пока всё, следим. Постарался как смог раскрыть эту тему.

Прошивка 60й версии, ДАД+ДТВ, откатанная по дросселю, ПЦН 16×16: yadi.sk/d/VmQXBZWsopEXp
Прошивка 63й версии, ДАД+ДТВ, откатанная по давлению, ПЦН 32×32: yadi.sk/d/3fZssNwEopEHN
