ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.

Видео:Как проверить датчик коленвала, не выходя из машины, без приборовСкачать

Датчики двигателя ВАЗ 2110

Ниже приведен список с подробным описанием датчиков, которые устанавливаются на двигателя с электронной системой впрыска. Описаны признаки, свидетельствующие об их неисправности или скором выходе из строя.

Видео:Троит только на холостых. Нашёл причину. ВАЗ 2111, инжектор, 8 клапанов.Скачать

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.

Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.

Признаки неисправности:

• Увеличенный расход топлива;
• Неравномерный холостой ход;
• Затруднённый запуск ДВС;
• Потеря динамики;
• Рывки при движении;

Видео:Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114Скачать

Датчик скорости

Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.

Признаки неисправности:

Видео:Как проверить дпкв (датчик положения коленчатого вала) ВазСкачать

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ устанавливается в корпусе термостата и передает показания на ЭБУ о температуре жидкости охлаждения двигателя. Основываясь на данных показаниях блок управления двигателем повышает или понижает обороты двигателя для более стабильной работы ДВС. Работа данного датчика заметна на холодном двигателе, при пуске двигателя в холодное время года можно замечать повышенные обороты, которые со временем снижаются по мере прогрева двигателя до рабочей температуры.

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Замена датчика коленвала lada 2111 (ваз 2111)

Прежде чем узнать, что представляет собой замена датчика положения распредвала ваз,повторим, какие собственно функции выполняет сам распределительный вал?

Видео:Ошибка датчика фаз распредвала ВАЗ 2110 8клСкачать

Датчик распределительного вала

Назначение

Составляющими распределительного вала являются элипсооборазные кулачки, каждый из которых воздействует на свой персональный клапан, то есть задача, поставленная перед распредвалом — это управление выпускными и впускными клапанами. Хотя он приводится в действие через ременный привод от коленчатого вала, частота его оборотов в два раза меньше частоты вращения коленвала.

Читайте также: Прогоревшие клапана как узнать

К сожалению, определить какая именно фаза работы двигателя в данный момент в действии только по положению коленчатого вала невозможно (такт сжатия с сопровождающим его воспламенением топливной смеси или же момент выброса уже отработавших газов), то датчик положения распредвала, помогает электронному блоку управления определить нужную фазу газораспределительного механизма. Внизу на фото показано как распределительный вал воздействует на клапан: Кулачок распредвала (1) вращаясь, воздействует на клапан (4) через толкатель (2) и пружину (3), седло клапана (6) открывается и через канал (5) происходит движение отработавших газов/топливной смеси из/в камеры/камеру сгорания (7).

Принцип работы

В отечественном автомобилестроении датчики помогающие системе управления работой двигателя определять нужную фазу газораспределительного механизма начали использоваться еще в бесконтактных системах зажигания карбюраторных «восьмерок». Он устанавливался в трамблере, и работа его также основывалась на так называемом эффекте Холла. Данный датчик снимает и передает коммутатору сигнал, получаемый от металлической шторки имеющей одну прорезь, которая закреплена непосредственно на шестерне коленчатого вала (1).

То есть, сама шторка (2) постоянно находится между магнитом, и считывающим его сигналы датчиком (3), тем самым не давая ему считать магнитные линии. Прорезь (4) служит для выработки и подачи импульса от датчика к электронному блоку управления (коммутатору). Представленная конструкция выполнена таким образом, что датчик фаз информирует коммутатор импульсом именно в тот момент, когда в первом цилиндре происходит такт сжатия. Параметры импульса: прорезь напротив — напряжение практически равно нулю, прорезь в стороне — напряжение практически равняется напряжению в бортовой цепи.

Отличия датчиков

Вышеописанная конструкция называется щелевой и применяется в системе управления 16-ти клапанного двигателя на ваз 2112/2110. На ваз 2115 замена датчика распредвала несколько отличается, так как двигателя ваз серии 2111 и 21214 оснащены датчиками фаз торцевого типа. Он также работает по принципу эффекта Холла, только в его конструкции используется не прорезь, а специальная задающая метка. В этом случае импульс проходит при приближении метки к датчику фаз. Так как расстояние между ними значительно меньше, чем между датчиком и самим распредвалом, то при сближении магнитное поле датчика меняется, что способствует формированию синхронизирующего импульса. На двигателях серии 2111 эта метка находится на самом распредвале, а на серии 21214 — на шкиве его привода.

Внимание! Формирование импульса на двигателе серии 21214 происходит в верхней мертвой точке четвертого цилиндра, приходящейся на такт сжатия.

Признаки неисправности

Чаще всего сбои в работе датчика фаз распредвала происходят из-за банального загрязнения контактирующих поверхностей и обрыва в цепи питания, при этом:

• Горит лампочка сигнализатора «CHECK»;
• Двигатель заводится только после продолжительного вращения стартером (примерно десять оборотов);
• Немного падает мощность с одновременным увеличением расхода топлива (проблематично определить);
• Ухудшение динамики, при разгоне появляются провалы.

Ни чего глобально — катастрофического данные сбои натворить в двигателе не смогут, но все же желательно с ремонтом не затягивать, благо цена вопроса невелика.

Видео:ДПКВ. Признаки неисправности датчикаСкачать

Замена датчика фаз распредвала

Проверка

Я думаю, вы согласитесь с тем, что замена датчика распредвала на ваз 2110, 2112, на ваз 2115 должна начинаться с его проверки, которую вполне можно сделать своими руками. Для этого вооружаемся мультиметром, включаем его в режим вольтметра и при включенном зажигании измеряем входное напряжение, которое должно быть не менее двенадцати вольт. На 8-ми клапанных двигателях серии 2112(-4) и 21114 колодка проводов просто отсоединяется от датчика…

Читайте также: Умз 4216 стучит клапан

…на 16-ти клапанном «минус» мультиметра крепится на «массу» автомобиля.

Если напряжение менее этого значения или вовсе отсутствует, это говорит о том, что аккумуляторная батарея разряжена, неисправен электронный блок управления или произошел обрыв в цепи питания.

Замена датчика фаз на двигателях серии 2112 и 21124

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.

Замена датчика фаз на двигателях серии 2111 и 21114

На двигателях данной серии датчик фаз разместился в крышке распределительного вала, сзади. Замена датчика распредвала на ваз 2115 проходит в следующем порядке:

• При выключенном зажигании разъединяем колодку проводов, предварительно отжав на его корпусе пластмассовый фиксатор;
• Ключом на «десять» откручиваем болт;
• Извлекаем датчик.

Совет! Не забываем проконтролировать состояние уплотняющего кольца, при дефектах оного его стоит заменить новым.

Внимание! После того как вы заменили датчик, и не сбросили ошибки в электронном блоке управления, двигатель начнет работать в нормальном режиме только после второго пуска. Сигнал же неисправности » CHECK » в этом случае пропадет сам по себе.

Как вы смогли убедиться, в нашем случае самой сложной частью ремонта было выявление причины неисправности. Я надеюсь, что эта инструкция полностью описывает процесс диагностики и ремонта, и каких либо дополнительных видео и фотоматериалов не требует.

Видео:Как проверить датчик коленвала мультиметром, не снимая.Скачать

Как заменить и отрегулировать датчик положения коленвала (ДПКВ) на ВАЗ-2110, 2111 и 2112 своими руками?

Ни для кого не секрет, что при выходе датчика положения коленвала из строя автомобиль дальше поедет только на эвакуаторе или на буксире. Двигатель попросту будет невозможно завести, и датчик не ремонтопригоден, только замена. Датчик не из дешевых, поэтому прежде чем покупать новый рекомендую убедиться что причиной неисправности является именно ДПКВ, а не что либо другое, или просто косяк в проводке и фишке подключения датчика. Если же диагностика показывает что виноват именно он, топаем в ближайший магазин автозапчастей и приобретаем датчик, выглядит он следующим образом:

Для замены ДПКВ на ВАЗ-2110, 2111 и 2112 нам понадобится следующий инструмент:

Набор щупов, что бы выставить зазор.

Ну и сам новый датчик коленвала.

Датчик расположен в непосредственной близости от шкива коленвала. Итак, снимаем колодку с датчика поддев ее отверткой или любым другим сподручным инструментом. (можно просто руками).

Затем берем приготовленный торцовый или рожковый ключик на 10 и им откручиваем болт, который крепит ДПКВ к двигателю.

Затем откладываем в сторону снятый датчик, берем новый и ставим взамен старого, ошибиться при установке невозможно, он устанавливается только в одном положении. Прикручиваем обратно болт крепления датчика, и берем наш набор щупов. Ими то мы и отрегулируем или просто проверим получился ли у нас необходимый зазор нового датчика. Правильным расстоянием от зубов шкива коленвала до датчика считается 1 мм. плюс-минус 0,41 мм.

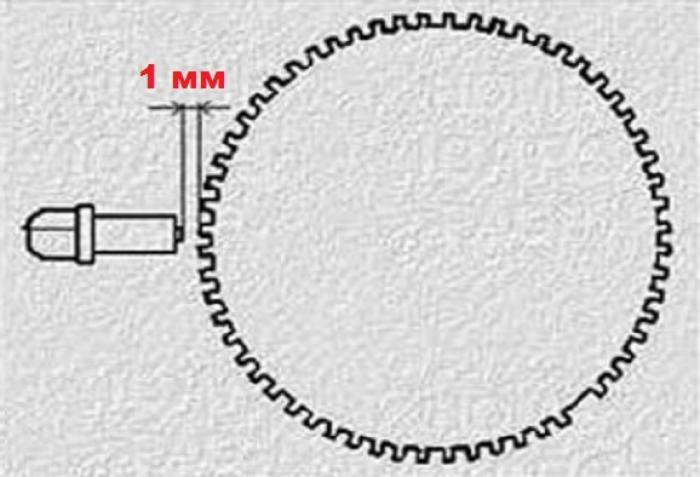

Если все верно – одеваем фишку на место и пробуем завести двигатель. Если расстояние больше – смотрим где косяк и что попало под датчик, может просто грязь. Проблемы с тем, что расстояние меньше я еще не встречал. Обычно все становится нормально и сразу.

Справочная информация: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) подаёт в контроллер сигнал частоты вращения и положения коленчатого вала. Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала. На базе этих импульсов контроллер управляет форсунками и системой зажигания. ДПКВ установлен на крышке масляного насоса на расстоянии около 1+0,4мм от задающего диска (шкива) коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования “импульса синхронизации” два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания. Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер. ДПКВ – самый главный из всех датчиков, при неисправности которого двигатель работать не будет. Этот датчик рекомендуется всегда возить с собой. Диагностика ДПКВ описана здесь. Датчик ПКВ – полярный прибор – при нарушении проводки следует подключать соблюдая полярность. В “обратном” включении двигатель не заведется.
