Датчик положения распредвала калина 8 клапанов замена

Датчики на Калине 8 клапанов созданы для постоянного контроля угловой части ГРМ в положении силового узла от коленвала. Управляющий механизм получает необходимую информацию, а после обрабатывает ее. В результате впрыскивается топливо и регулируется зажигание.

В основе изделия лежит принцип Холла – измерение движения (направления), изменение носителей заряда. Далее в промежуток времени, когда происходит пересечение магнитного поля полупроводником, происходит регистрация полученной информации. Поле образуется магнитом, находящимся в устройстве. Колесо вала имеет зубец из металла, проходящий около устройства. В это время происходит появление импульса, передаваемого в блок управления электронного типа.

ЭБУ помогает получать импульсы, поступающие в разные временные отрезки, анализирует их, распознает расположение в пространстве поршня ВИТ, а затем выдает команды для впрыска, зажигания смеси топлива.

Механизм начинает работать от искры, попадающей на свечи, когда происходит сжатие и пуск газов отработанного вида. Эти системы зависят от функций, которые выполняет датчик коленвала.

Видео:Замена датчика фаз Лада КалинаСкачать

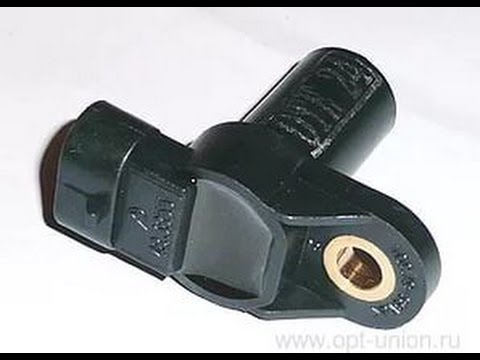

Описание датчика распредвала на Лада Калина: где находится, цена, артикулы

Где находится: в автомобиле семейства Лада Калина ДПРВ расположен справа от крышки клапанов, возле заливной горловины.

В ходе систематической эксплуатации технического средства контролер изнашивается, становится непригодным к дальнейшему использованию. Учитывая то, что датчик неразборный, подлежит замене целиком.

Установка нового ДПРВ вовсе не сложная. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

Также, ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

• Нестабильная работа мотора на холостых оборотах;
• Повторный перезапуск мотора после его остановки;
• Увеличенный расход топлива;
• Снижение мощности силового агрегата;
• Пассивная динамика разгона;
• На приборной панели индикаторы сигнализируют о наличии системных ошибок;
• Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 80 км /час;
• Двигатель периодически глохнет;
• Осечки при активации зажигания;
• Двигатель не запускается после остановки.

• Исчерпание ресурса эксплуатации;
• Повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика от удара, столкновения;
• Не корректная работа электронного блока управления двигателем ЭБУ.

Видео:Как правильно проверить датчик распредвала мультиметром, на автомобиле ваз лада калина 8 клапановСкачать

Грамотный выбор

Лада Калина 8 клапанов имеет определенные отличия от 16 — ти клапанного мотора. Однако автомобильные специалисты иногда осуществляют монтаж механизма с 8 клапанами на 16, при этом двигатель работает правильно.

Основные отличия похожих элементов системы:

Датчик фаз Калина 8 кл может отличаться отсутствием специальной прорези, необходимой для сигнального диска. Такое изделие нельзя устанавливать на двигатель с шестнадцатью клапанами. Он функционирует со штырем, установленным на распределительном вале (на самом торце).

Во избежание ситуаций несоответствия, приобретайте механизм по характеристикам двигателя. Не нужно обращать внимание на маркировку производителя. Номер запчасти по каталогу ВАЗ (Гранта, Ларгус, Калина, Приора) будет всегда одинаковым:

• мотор с восемью клапанами – 21110370604000;
• 16-клапанный – 21120370604000.

Читайте также: Система клапанов ниссан кашкай

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Определение поломки

Устройство находится в близости от головки блока цилиндра, на силовом узле. Понять первые признаки плохого функционирования механизма легко, особенно опытному автолюбителю.

Вот основные критерии распознавания поломки:

• загорается, потухает лампочка, предназначенная для постоянного контроля двигателя во время проворачивания ключа зажигания в машине;
• загорается «Check engine» на приборной панели после того, как стартер делает три — четыре оборота и мотор приходит в действие. Датчик будет срабатывать, если электронный блок управления не будет получать необходимой информации и ему приходится использовать данные от ДПКВ;
• динамика мотора становится хуже – транспортное средство передвижения медленно нагоняет скорость (это легко заметить при движении под уклон). В этом случае причин неполадки три. Первая — датчик распредвала сломан, вторая – поломка ДМРВ, третья — снижена компрессия;
• сильный топливный расход – такой «симптом» не очень точный, имеет целый ряд возможных причин. Как отдельный критерий неполадки его брать не стоит, но как один из нескольких можно.

Если механизм вышел из строя, будет гореть «Check engine», при этом система выдаст ошибку «Р0340». Такой момент означает стопроцентную неисправность. Если такое произошло, необходимо проверить устройство. После детальной диагностики рекомендуется заменить неисправные детали.

Видео:Ошибка датчика фаз распредвала ВАЗ 2110 8клСкачать

Признаки поломки

Датчик распредвала на Лада Калина определяет положение газового распределительного механизма в короткий промежуток времени. Это необходимо для отдачи команды двигательному управляющему блоку и для поступления топлива в систему. Датчик клапанов определяет, как расположен первый цилиндр, и синхронизирует зажигание. Понять, что он неисправен, можно по следующим моментам:

• нестабильное функционирование мотора,
• перезапуск мотора после остановки,
• повышенный топливный расход,
• понижение мощности двигателя,
• неактивная динамика разгона.

Можно утверждать, что датчик положения фаз сломан и необходима замена датчика фаз, если:

• блокируется трансмиссия на одной скорости,
• индикаторы на панели говорят о системных ошибках,
• машина передвигается рывками и периодически глохнет.

О неисправности также говорит разгон автомобиля до 80 километров в час и отсутствие двигательного запуска после остановки.

Важно! Если появляется ошибка 0340, 0342, то можно не искать другие симптомы неисправности. Вина лежит на измерительном приборе, находящимся в области двигателя. Даже после того, как пользователь уже поменял его, есть риск обрыва соединений.

Видео:Датчик фаз. Полная проверка на работоспособностьСкачать

Причины поломки

Датчик распределительных валов или ДПРВ ломается, если исчерпывается ресурс его эксплуатации, повреждается корпус контролера, обрывается цепь, случается короткое контактное замыкание, обрывается измерительное устройство от физического воздействия. Поломка случается из-за некорректной работы ЭБУ.

Видео:Неисправность датчика фаз: зачем нужен и как проверить (датчик положения распределительного вала)Скачать

Замена датчика

Чтобы лично сменить датчик на Лада Калина, необходимо взять: 10-й ключ, новый расходник, тряпку, крестообразную отвертку и дополнительный источник света. Далее действовать по инструкции:

1. Открыть капот.
2. Справа от заливной горловины найти контроллер.
3. С помощью отвертки отщелкнуть проводниковую колодку.
4. Десятым ключом выкрутить крепеж.
5. Извлечь контролер, провести дефектовку для посадки расходника.
6. Очистить место для нового расходника, вставить новый прибор.
7. Надеть колодку с проводами.

Замена контролера завершена. Останется запустить двигатель и проверить, как работает новое оборудование. Если соблюдать регламент постановки нового расходника, то он в среднем, прослужит 90000 километров. На все манипуляции потребуется потратить 1 час. Лучше не стараться сделать процедуру быстрее во избежание поломки пластмассовых фиксаторов.

Читайте также: Ручной балансировочный клапан dn80 pn16 mnf danfoss

В результате датчик фаз на Лада Калина — необходимая деталь для нормальной работы двигателя. Ломается он редко, но необходимо знать признаки и причины поломки, а также запомнить пошаговую инструкцию его починки.

Видео:Неисправный датчик распредвала (фаз) \Чек\ Расход топливаСкачать

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

• в схеме случилось короткое замыкание;
• температура силового узла поднимается;
• диск зубчатого типа сломан или поврежден;
• крепежные ушки повреждены;
• датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Видео:Ваз замена датчика фазы, симптомы неисправности.Скачать

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Видео:Ошибка "Датчика ФАЗ" Калина/Ваз 2114. Решение проблемыСкачать

Датчик положения коленвала

Корректор положения коленвала отдельно

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Читайте также: Обратный клапан для вентиляции в смоленске

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

1. Отсоединенный определитель положения коленвала

2. В процессе замены корректора коленвала

3. Проверка датчика коленвала

Видео:Замена свечей зажигания и чистка дроссельной заслонки на ваз 2110,14,15 8 клапан. инжекторный моторСкачать

Самостоятельное устранение неисправностей

Проблема в эксплуатации должна повлечь за собой проверку системы. Провести ее можно самостоятельно за относительно короткое время. Если вы водитель — новичок или не разбираетесь в тонкостях, лучшим решением станет обращение в профессиональный сервисный центр. Там мастера помогут устранить все возникшие проблемы и поломки механизма.

Датчик коленвала и распредвала диагностируется при помощи специального тестера. Кабеля подключаются к необходимой клемме (А, В) в соответствующем порядке. Автомобиль заводится, следует подождать время его остановки. Важно тщательно наблюдать за изменением в напряжении.

На первых десяти секундах величина напряжения должна быть равной значению бортового типа. В таком случае цепь не разорвана. Если такого не происходит, то она замкнута или оборвана.

Иногда при целостной цепи напряжения не бывает. Такие неисправности часто возникают по вине контроллера. Проверить это несложно, во время подсоединении клемм А, С к тестеру. В результате должно быть бортовое напряжении при включенном зажигании. Если такого не происходит, значит необходимо искать обрыв дальше.

Видео:Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114Скачать

Замена датчика распредвала на автомобиле Лада Калина

• Ключ на «10»;
• Новый датчик положения распредвала;
• Ветошь;
• Отвертка с крестообразным наконечником;
• Дополнительное освещение (опционально).

• Открываем капот;
• Справа от масло заливной горловины предустановлен контролер. Отверткой аккуратно отщелкиваем колодку с проводами;
• Ключом на «10» выкручиваем крепежный болт;
• Извлекаем контролер;
• Проводим дефектовку посадочного места, очищаем от грязи;
• Вставляем новый датчик;
• Надеваем колодку с проводами.

Замена контролера завершена. Запускаем двигатель, проверяем работоспособность прибора.

Видео:ДПРВ. Признаки неисправности датчика распредвалаСкачать

Диагностика на восьмиклапанном двигателе

Обратите внимание на то, что датчики для 8- и 16-клапанных двигателей не взаимозаменяемы. Поэтому при покупке обращайте внимание на этот нюанс. Для проведения диагностики датчиков фаз необходимо выполнить такие манипуляции:

1. К контакту “Е” подключаете источник постоянного напряжения 13,5 Вольт.
2. На выводе “В” должно быть напряжение 0,9 В.
3. После поднесения к активной части прибора металлического предмета произойдет уменьшение напряжения до 0,4 В.
4. Если убрать металлический прибор, то напряжение вернется к значению 0,9 В.

Видео:Меняем датчик положения распредвала на ваз 2112 8 клСкачать

Видео «Проверка ДПКВ»

В видео ниже вы узнаете, как проверить работоспособность ДПКВ (автор ролика — IZO)))LENTA).

Видео:ВАЗ. Ошибка P0340, P0342, P0343 Датчик фаз распредвала ВАЗ 8клапанов. ЗАМЕНА.Скачать

Подведем итоги

На выполнение всего комплекса манипуляций уйдет не более 1 часа. Торопиться не нужно! Пластмассовые фиксаторы легко надламываются, поэтому избегаем сильного подергивания за их каркасы.

Заметим, что когда датчик распредвала выходит из строя – явление крайне редкое, однако при таком неприятном обстоятельстве владелец Лада Калина 8 клапанов должен проявить весь свой опыт и максимальную аккуратность и тогда замена пройдет успешно.
