Особенности замены датчика скорости на ВАЗ-2113, 2114, 2115

Основная роль датчика скорости (ДС) заключается в получении информации о количестве оборотов, передаваемых с шестерен коробки передач на передние колеса автомобиля, а также передачи этих данных на электронный блок управления (ЭБУ).

Контроллер обрабатывает полученную информацию и передает ее на панель управления, тем самым информируя водителя о скорости передвижения и пройденном расстоянии.

Кроме этого, на основании этой же информации, ЭБУ рассчитывает необходимые пропорции для топливной смеси, подаваемой в цилиндры двигателя.

В автомобилях ВАЗ 2114 могут встречаться два типа датчиков скорости:

• датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра (имеет боковой отвод проводов и посадочное место для троса);
• датчик с механическим приводом от КПП и электронным соединением с контроллером;

Датчик скорости расположен с тыльной стороны двигателя сверху на корпусе КПП.

Видео:Замена датчика скорости на ВАЗ 2113, 2114, 2115Скачать

Неисправности

Признаками сломанного ДС являются:

• неправильные показания спидометра (хаотичное движение стрелки);
• проблемы в работе мотора на холостом ходу;
• сообщение об ошибке (код 0500, 0501);
• «плавающие» обороты;
• «провалы» при разгоне;
• увеличенный расход топлива.

К неисправностям ДС относятся:

• отсутствие контакта в разъеме;
• обрыв электропроводки датчика;
• поломка механического привода датчика;
• выход из строя чувствительного элемента (для электронных ДС).

Проверив контакты и проводку, и убедившись, что с ними все в порядке, необходимо извлечь датчик с посадочного места, и заменить его на новый. Если датчик не заменить, ЭБУ «заставит» работать двигатель в аварийном режиме, что приведет к увеличенному расходу топлива, а также износу других элементов топливной системы.

Сам датчик скорости стоит недорого: механические версии – 300-500 рублей. Работа по его замене на станции техобслуживания обойдется примерно в 200-300 рублей.

Однако за работу переплачивать необязательно. Датчик скорости можно свободно заменить самостоятельно за 15-20 минут.

При покупке ДС необходимо обратить внимание на его изготовителя и на материал изготовления штока. Шток, изготовленный из пластика, может выйти из строя уже через несколько дней. Кстати, если шток распадется, придется разбирать КПП.

Видео:Как проверить провода и заменить датчик скорости на ваз 2114, ваз 2115, ваз 2113Скачать

Самостоятельная замена датчика

1. Поднимите капот и отключите питание, сняв клемму массы с аккумулятора.

2. Для удобства в работе демонтируйте гофру воздуховода.

3. Когда доступ к датчику откроется, отсоедините от него провода.

4. Проверните корпус датчика рукой против часовой стрелки, и выкрутите его.
5. Если есть подозрения на неисправность привода, открутите ключом на 10 гайку его крепления и подденьте корпус привода шлицевой отверткой.

6. Аккуратно извлеките привод.

7. Установите новый привод, зафиксируйте его.
8. Установите новый датчик и подсоедините провода.

Видео:ЛОМАЕТСЯ ДАТЧИК СКОРОСТИ. РЕШЕНИЕ ЭТОЙ ПРОБЛЕМЫ.Скачать

Заключение

После замены датчика запустите двигатель и проверьте его работу сначала на холостом ходу, а после в движении. Обратите внимание на показания спидометра, одометра, а также на реакцию двигателя на резкий разгон. Если признаки неисправности исчезли, значит, вы правильно определили их причину.

Видео:Датчики ВАЗ 2108, 2109, 21099, 2110, 2112, 2113, 2115, 2115, ВАЗ классика 2101, 2107.Скачать

Что такое датчик скорости

Датчик скорости автомобиля (сокращённо ДСА) предназначен для передачи импульсов текущей скорости автомобиля на контролёр.

Контролёр в свою очередь с помощью импульсов датчика скорости контролирует работу двигателя на холостом ходу, и с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонке. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

1. Контролёр получает следующие данные от датчика скорости: текущая скорость 100 км/ч.
2. Контролёр получает данные от ДПДЗ: датчик положения закрыт (не жмём на педаль газа).

На основании полученных данных, контролёр воспринимает данную ситуацию как «торможение двигателем», и отключает систему подачи топлива. Иными словами, при закрытом дросселе, контролёр не даёт подачу топлива до 20км/ч. И это далеко не единственная функция датчика скорости.

Видео:Замена датчика скорости ваз 2114, 2109, 2115, 2110, 2112, 2111, 2113Скачать

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передаёт импульсы (6004 импульса на 1 км). Исходя из этого соотношения, можно вычислить скорость по временному интервалу между импульсами датчика.

Помимо контроллёра, импульсами датчика пользуется спидометр автомобиля, где и отображается скорость.

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится на верхней части коробки передач. А подлезть к нему можно следующим образом:

• Открываем капот.
• Для удобства снимаем адсорбер (можно и не снимать).
• Подлезаем в район внутреннего правого шруса и натыкаемся на провод, идущий к коробке. Он нас приведёт к датчику скорости (под дроссельным узлом).

Видео:Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими рукамиСкачать

Признаки неисправности датчика

1. Неровный холостой ход, глохнет на холостом ходу.
2. Не работает или плохо работает спидометр.
3. Высокий расход бензина.
4. Упала тяга двигателя.

Видео:Замена датчика скорости на примере Лада Калина 8 клапанов!Скачать

Ошибка датчика скорости

На samarу идёт 6-ти импульсный датчик скорости под номером 2111-3843010.
При неправильной работы датчика, неисправной цепи, на бортовом компьютере и при диагностике выскакивает ошибка:

Чаще всего, проводки датчика никак не закреплены и просто болтаются. Поэтому встречается очень много случаев с обрывом проводов, поэтому, перед заменой, обратите внимание на цепь датчика.

Видео:ваз2113,14,15 Не работает спидометрСкачать

Какой датчик скорости лучше?

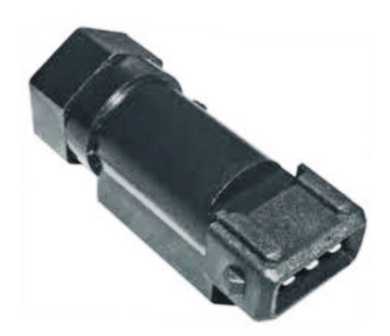

Обычный заводской датчик скорости 2111-3843010 имеет в своём составе пластиковый шток, который часто ломается. Поэтому, целесобразнее, заменить на датчик скорости с металлическим штоком, но вам придётся столкнуться с заменой разъёма.

Видео:Датчик скорости ваз 2109 ?Скачать

Как проверить датчик скорости?

Датчик скорости имеет 3-х контактную группу: 1 – заземление, 2 – импульсный сигнал, 3 – напряжение тока. Проверку нужно начинать с наличия массы на контакте 1, затем смотрим наличие напряжения на 3-ем контакте (12в), проверяем импульс на контакте 2 при вращении ведущих колёс со скоростью не менее 5 км/ч. 1 и 3 контакты можно прозвонить. Нерабочий датчик нужно заменить: Как заменить датчик скорости?

Видео:Замена датчика скорости на ВАЗ 2114. И все возможные неисправности по нему.Скачать

Ремонт и замена датчика скорости на ваз (lada) 2113/2114/2115

Видео:ПРОВЕРКА ДАТЧИКА СКОРОСТИ/СПИДОМЕТРА ВАЗ 2110 11 12Скачать

Самостоятельная замена датчика заднего хода Ваз 2114

После диагностирования причины неисправности, приступаем к снятию и замене изделия.
Последовательность действий следующая:

1. Одним из доступных вам способов, получаем удобный для работы доступ под днищем автомобиля (район КПП).
2. Если установлена защита, снимаем ее.
3. Находим датчик, отсоединяем контактные разъемы.
4. Прежде чем откручивать и снимать саму деталь, необходимо знать следующее. Как только вы демонтируете изделие, произойдет вытекание трансмиссионного масла, поэтому будьте к этому готовы. Лучше всего подготовьте и держите под рукой емкость для сбора масла и новый датчик. Таким образом, вы максимально быстро замените изделие с минимальной потерей масла.
5. Когда все готово, берем ключ на 22 и откручиваем датчик. Бывают ситуации, когда открутить его ключом не получается. В таком случае нанесите некоторое количество средства WD-40 на место соединения датчика с корпусом коробки передач. Подождите 15 минут. Попытайтесь произвести снятие повторно.
6. Когда демонтаж элемента произведен, на его место устанавливаем новое изделие. Как уже было сказано выше, весь процесс осуществляем максимально быстро.
7. Для недопущения дальнейшего загрязнения, остатки вытекшего масла рекомендуется удалить сухой, чистой тряпкой.
8. Оденьте контактную фишку на датчик.
9. Проверьте работоспособность. Для этого проверните ключ зажигания, не запуская двигатель. Включите заднюю передачу и перейдите к багажнику автомобиля. Если огни белого цвета горят, то все получилось.
10. В завершении установите и закрепите защиту (если ранее она снималась).
    Ответ на вопрос «как поменять датчик заднего хода ваз 2114» найден.

Читайте также: Клапан низкого давления кт6

Полезный совет при замене датчика

Если в процессе проведения работ по замене у вас вылилось значительное количество масла, обязательно долейте его в систему. Можно использовать как слитое вами масло (если вы собрали его при помощи емкости) так и совершенно новое.

Стоимость

Цена ДЗХ варьируется, и зависит от того или иного бренда. Рекомендуется приобретать изделие среднего ценового сегмента, стоимостью от 150 до 200 рублей.

Видео:Ваз 2114, 2115 замена датчика скоростиСкачать

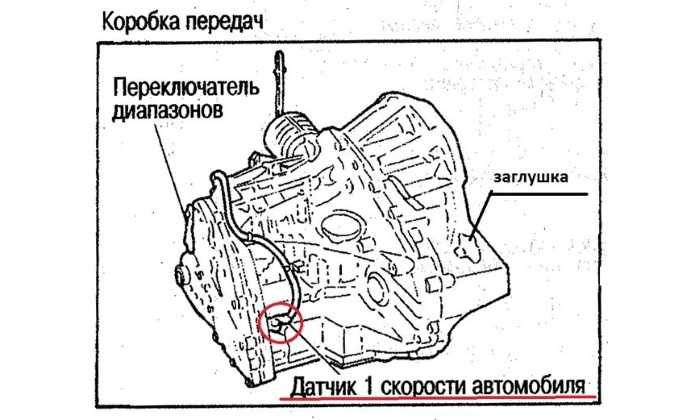

Где находится датчик скорости на ВАЗ 2113, 2114, 2115?

Вот это самая главная проблема — найти этот чёртов датчик. Я читал кучу форумов и статей. Я смотрел видео записи процесса замены датчика. Все эти советы и подсказки указывали на то, что без ямы не обойтись. Не парьтесь. Обойтись. Сфотографировать точное место установки датчика скорости я вам тоже не смогу, однако, воспользовшись моим опытом, вы легко его поменяете, только открыв капот.

Итак, открываем капот и становимся у левого крыла автомобиля, то есть со стороны аккумулятора. Плюсовую клемму лучше скинуть. Смотрим прямо под гофру воздушного фильтра и видим там масляный щуп коробки передач. С этого положения просывываем руку сначала до щупа, а потом еще чуть дальше под углом 5 градусов вправо. Нащупали торчащую вверх фигню с проводом? Поздравляю! Это и есть ваш датчик скорости.

Видео:ВОТ ДЛЯ ЧЕГО НУЖЕН ДАТЧИК СКОРОСТИ ВАЗ. Ваз 2109, 2110, 2111, 2115, 2114Скачать

Ваз 2115 замена датчика скорости

Прежде чем приступать к замене датчика скорости, рекомендуем осмотреть подключаемую к нему колодку и провода на предмет обрыва. Если с ними все в порядке и дело только в датчике, вам понадобятся следующие инструменты для его замены. Чтобы заменить измерители двух первых типов:

• Отвертка шлицевая (плоская)
• Плоскогубцы (пассатижи)
• Крестовая отвертка

Чтобы заменить измеритель третьего последнего типа:

• Головка на 10 с удлинителем и трещоткой (либо ключ на 10 при их отсутствии)
• Отвертка плоская (шлицевая)
• Крестовая отвертка
• Ключ на 22

• Очиститель тормозов
• Металлическая щетка
• Ключ на 22
• Чистая ветошь

Начинаем замену

• Сначала снимаем с машины впускной патрубок с корпусом фильтра.
• Очищаем поверхности коробки металлической щеткой при сильном загрязнении вокруг датчика.
• Затем смываем грязь, при помощи очистителя тормозов и протираем поверхности и измеритель ветошью.
• Если у нас тросовый привод спидометра, то сначала откручиваем трос от измерителя рукой либо плоскогубцами.
• Иногда бывает, выкручивается и сам датчик.
• Тогда надо придерживать датчик, используя ключ на 22 либо рукой.
• Снимаем сам датчик.

Порядок работ

Первый и второй тип выкручиваются рукой либо ключом на 22 с оси привода.

Снимаем датчики первых двух типов

• Чтобы снять новый, необходимо открутить его гайку, воспользовавшись ключом на 10 (удобнее головкой с удлинителем и трещоткой).
• Затем поддеваем и вытаскиваем его.

Поддеваем и вытаскиваем измеритель третьего типа

• Датчик третьего образца устанавливается непосредственно в коробку, поэтому, когда вы его достанете, он будет весь в масле.
• Протираем его и закрываем окно в корпусе коробки чистой ветошью, чтобы предотвратить попадания внутрь ее посторонних предметов и мусора.

Теперь устанавливаем новый, и можем собирать в обратной последовательности. Как видите, все не так уж сложно. Для своей конкретной модели авто и типа измерителя вы можете посмотреть видео.

Видео:Замена датчика скорости на калинеСкачать

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора. Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

• Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
• От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении. Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса. Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

Видео:Замена датчика скорости (неисправность спидометра, провалы в тяге).Скачать

Как выбрать новый элемент и где искать его на автомобиле

Сам датчик не является ремонтируемым, поэтому при появлении проблем в его работе он просто заменяется.

Но отметим, что поскольку на этой модели используется несколько видов датчиков, то для замены необходимо подбирать точно такой же, как и был установлен на авто, поскольку разные типы не являются взаимозаменяемыми.

Лучше это делать по каталожному номеру (2111-3843010), или же по маркировке, нанесенной на сам ДС. Но для этого его необходимо предварительно снять.

Поскольку датчик работает от приводного штока, то и расположение его — на КПП. Найти его можно на верхней плоскости корпуса КПП недалеко от дифференциала.

Увидеть его можно и сверху, смотря вниз на коробку в районе бачка тормозной жидкости.

А вот добраться до него рукой из подкапотного пространства затруднительно, поскольку будут мешать другие элементы. И все же дотянуться до него можно, но только, чтобы отсоединить фишку с проводкой.

Читайте также: Пролапс митрального клапана заключение эхокг

Видео:Не работает спидометр или не корректно показывает скорость ваз 2115 Как исправитьСкачать

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Видео:Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109Скачать

Замена датчика скорости в ваз 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ваз 2114 меняют несколько раз в год, поэтому при замене своими руками, цена вопроса значительно уменьшается, вам поможет наша подробная инструкция.

Внимание: кроме самого датчика, рвутся контакты, которые подходят к нему, причём довольно часто, потому, что они болтаются незакрепленные.Снимая его будьте осторожны, чтобы не уронить шток внутрь коробки, иначе вам придется осваивать снятие и разборку коробки передач

Необходимый инструмент

Работу выполняем на холодном двигателе, чтобы не обжечь свои руки:

• Открываем капот, с помощью ключа на 10, снимаем клеммы аккумулятора.
• Находим расположение датчика: он располагается рядом со щупом для проверки уровня масла на коробке передач.
• Снимаем адсорбер чтобы было удобнее открутить измеритель (отворачиваем гайки и просто отводим в сторону).
• Достаём рукой до датчика и снимаем с него колодку проводов, зажав пальцами на пружинный фиксатор.
• Выкручиваем датчик против часовой и достаем его.
• Если не получается открутить его руками – воспользуйтесь ключом на 21.

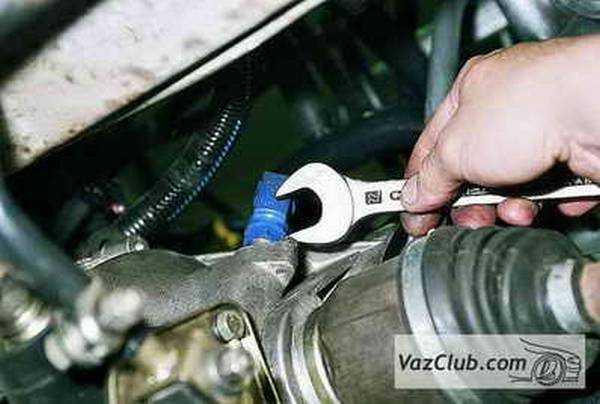

Откручиваем его ключом на 21, если не получилось выкрутить руками

• В случае, когда старый шток поломан, необходимо снимать привод.
• Используя ключ на 10, откручиваем гайку, и вынимаем ее вместе с шайбой.
• Если привод не вытаскивается –используем накидной на 14 и расшатываем его.
• Расшатав – вытаскиваем.
• Будьте внимательны, не забывайте, если уронить шток в коробку, придется снимать ее и разбирать.

Привод измерителя вместе со штоком и уплотнительным кольцом

Если сняли привод, проверьте состояние уплотнительного кольца, возможно оно нуждается в замене.
Установка производится в обратной последовательности.
Устанавливая новый датчик, важно попасть его штырем, внутрь полого штыря втулки.
Снимайте втулку аккуратно, воспользуйтесь ключом на 10 при необходимости.
Аккуратно закручивайте сам датчик (вращая его по часовой стрелке).
Учитываем, что корпус датчика сделан из пластмассы и его легко сломать.

Замена завершена успешно. Как оказалось, это совсем не сложно. Вы можете дополнительно посмотреть как происходит замена датчика скорости ваз 2114 видео.

Видео:ВОТ ДЛЯ ЧЕГО НУЖЕН ДАТЧИК СКОРОСТИСкачать

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

1. Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
2. Устанавливаем мультиметр в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;

Способ подключения мультиметра

На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

1. Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
2. Находим ДС и разъединяем колодку подключенных к нему проводов;
3. Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
4. Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

• Машина на яме, передняя часть поднята на домкрате;
• Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
• Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

Признаки неисправности измерителя

• Неравномерный холостой ход, либо глохнет в режиме холостого хода.
• Плохо работает либо вообще не работает спидометр.
• Повышенный расход бензина.
• Падает тяга двигателя.

К сведению: Каталожный номер датчика на Самару (samarу) 6-ти импульсный измеритель скорости номер 2111-3843010.

Ошибки измерителя скорости

При неисправности измерителя, либо неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

• Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503 — перемежающийся сигнал измерителя скорости.

Причина кроется чаще всего в проводках измерителя, они просто болтаются и не закреплены. Поэтому распространены случаи обрыва проводов, перед заменой, обязательно проверьте цепь измерителя.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет не прочный пластиковый шток, поэтому он часто ломается. Целесообразнее по этому, заменить его на датчик, имеющий металлический шток, однако тогда вы столкнетесь с заменой разъема.

Как проверить работоспособность

• Датчик имеет трех контактную группу: первый контакт — заземление, второй – импульсный сигнал, третий – напряжение тока.
• Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго контакта при кручении ведущих колес не менее 5 км/ч.
• Первый и третий контакты «прозваниваем»

Неисправный датчик необходимо заменить.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

• Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
• Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
• Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
• Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Читайте также: Рассухариватель универсальный для клапанов своими руками

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

• Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
• Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
• Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
• Поставьте новый измеритель, при этом сильно затягивать гайку не нужно.
• Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Приборная панель ваз 21214 нива инжектор

Рейка рулевая на ваз 21099

Ваз 2107 глохнет при нажатии на газ карбюратор

ВАЗ 2109 на холодную троит карбюратор — причины неисправности

Гудит мост ваз 2107 как устранить

Главный цилиндр, рабочий и сцепление ВАЗ 2101. Замена и ремонт, прокачка жидкости

Как помыть дроссель на ваз 2114

Как натянуть ремень грм на ваз 2110, 8 клапанов

Где располагается датчик скорости ВАЗ-2115 и признаки неисправности

В настоящее время обслуживание автомобиля стало достаточно дорогим удовольствием. Это относится, в том числе, и к таким демократичным моделям, как ВАЗ-2115. Все дело в том, что стоимость работы на автосервисе достаточно часто больше цены запчасти. Соответственно, лучше сделать ремонт своими руками. Конечно, с какими-то сложными неисправностями лучше всего обращаться сразу к специалистам. Если вы сами не сильно в этом разбираетесь, то можете лишь усугубить проблему, а значит, и платить в итоге придется намного больше. Вместе с тем заменить, например, какой-либо из датчиков, вышедший из строя, вполне реально и своими руками. Здесь нет ничего сложного – нужно лишь точно установить причину, ну и, конечно же, знать, что и где находится.

Как работает датчик?

Он передает определенный сигнал на контроллер, который в свою очередь корректирует работу движка на холостых оборотах, задействуя при этом регулятор холостого хода, который в свою очередь регулирует подачу воздуха в обход дроссельной заслонки.

На автомобилях ВАЗ устанавливают ДС, которые отличаются разъемами соединения. Допустим в бошовских системах используются квадратные разъемы.

Датчик скорости с круглым разъемом устанавливается в автомобилях с системами типа GM или Январь четыре. Но электронные параметры приборов одинаковые — 6 импульсов за 1 оборот.

Система считывая сигналы с ДС и управляет порогом отключения подачи бензина и принудительно ограничивает скорость транспортного средства. За все время применялись три вида датчиков.

Внимание! Перед покупкой нового датчика нужно знать его маркировку, именно для вашей модели, поскольку они не взаимозаменяемые.

Сначала их начали устанавливать на САМАРЫ с инжекторным двигателем и тросовым приводом спидометра. Он используется, как промежуточное звено между шестерней и тросом привода спидометра.

Возникает вопрос, а как проверить датчик скорости на САМАРАХ? Ответ — никак, его диагностику нужно проводить специальным прибором. Признаком поломки было то, что автомобиль глохнул при включении нейтральной скорости, но при таких признаках могли быть и другие поломки.

Другой например применяется на всех авто с электронным приводом спидометра. Проверка датчика скорости этого образца не нужна, поскольку при его поломке спидометр не показывает показания, поэтому неисправен либо он, либо причина в комбинации приборов.

Третий вид это у которого работа основана на эффекте Холла, используется на авто с электроусилителем руля.

При неисправности датчика скорости нового образца меняется усилие поворота руля. Они не используются на четырнадцатых и пятнадцатых моделях Ваз, а только на Приоре, Калине или Гранте.

Проверка

При возникновении проблем с датчиком скорости, в первую очередь необходимо проверять проводку на наличие обрыва и окисления контактов.

Поскольку проводка ничем не закреплена, нередко перебои в работе ДС связаны именно с проводами. Если же осмотр их показывает, что проводка в норме, то необходимо диагностировать сам датчик.

Проверить его можно при помощи мультиметра, включенного в режим измерения напряжения. Для этого можно и не снимать его с авто, а просто выдомкратить колесо и включить 4 передачу.

На самом датчике имеется три вывода: боковые – это масса и «плюсовой» вывод для подачи напряжения на элемент. А центральный – импульсный, по которому сигналы поступают на спидометр и ЭБУ.

Щупы мультиметра подключаем к массовому и импульсному выводам. Затем просим помощника раскрутить колесо, а сами смотрим на показания.

Если при вращении значение напряжения «скачет», причем чем больше скорость, тем чаще будут происходить «скачки», то ДС исправен и следует сделать прозвонку проводки.

Таким же способом можно и проверить работоспособность нового датчика после его установки.

Принцип работы

Принцип действия современного датчика скорости (здесь и далее ДС) основывается на эффекте Холла:

• Датчик скорости передает импульсы напряжения на контроллер с частотой, прямо пропорциональной скорости движения ведущих колес.
• Контроллер, основываясь на импульсах датчика, регулирует работу двигателя в режиме холостого хода, и при помощи РХХ (регулятора холостого хода) контролирует подачу воздуха, идущего в обход дроссельной заслонки.
• При этом частота сигналов ДС прямо пропорциональна настоящей скорости автомобиля.
• ДС различаются по соединительным разъемам к колодке жгута.
• В системах БОШ применяется квадратный разъем.
• Датчик, имеющий круглый разъем, применяется в таких системах как GM и Январь 4.
• Все эти датчики являются шести импульсными, они выдают шесть импульсов за один оборот оси.
• Десяти импульсный датчик встречается в маршрутных компьютерах карбюраторных «Самар».

Сигналы от датчика скорости используются системой управления для расчета порогов выключения подачи топлива, и для электронного принудительного ограничения скорости машины (в современных системах управления). Устанавливая привод спидометра в моделях, где еще есть таковой, в коробку, нужно быть очень аккуратным, иначе при перекосе сомнутся хрупкие пластмассовые зубья на ведущей шестерне привода спидометра и тогда вам предстоит полная разборка всей коробки передач (чтобы заменить сломанный привод) и возрастает цена вопроса. Выходное напряжение для низкого уровня импульса допустимо не более 1 В, а для высокого уровня должно быть не менее 5 В.

Заключение

После замены датчика запустите двигатель и проверьте его работу сначала на холостом ходу, а после в движении

Обратите внимание на показания спидометра, одометра, а также на реакцию двигателя на резкий разгон. Если признаки неисправности исчезли, значит, вы правильно определили их причину

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту
