Чтением сборочного чертежа называют процесс определения конструкции, размеров и принципа работы изделия по его чертежу. Можно рекомендовать такую последовательность чтения сборочного чертежа изделия:
по основной надписи определить наименование изделия и масштаб изображения;
по изображениям выяснить, какие виды, разрезы, сечения выполнены на чертеже и каково назначение каждого из них;
прочитать технические требования на чертеже и проставленные размеры;
по спецификации определить назначение каждой детали, положение ее на чертеже;
установить способы соединения деталей между собой и их взаимодействия, определить пределы перемещения подвижных деталей;
последовательно для каждой детали, входящей в сборочную единицу, выяснить ее геометрические формы и размеры, т. е. определить конструкцию детали;
мысленно представить внешние, внутренние формы изделия в целом и разобраться в его работе;
определить порядок сборки и разборки изделия, т. е. порядок отделения одной детали от другой, как это делается при демонтаже изделия.
Деталирование — это процесс выполнения рабочих чертежей деталей, входящих в изделие, по сборочному чертежу изделия. Это не простое копирование изображений детали из сборочного чертежа, а работа творческая.
Порядок выполнения рабочего чертежа детали по сборочному чертежу изделия аналогичен выполнению чертежа детали с натуры. При этом формы и размеры детали определяются при чтении сборочного чертежа.
Наименование детали и ее обозначение определяется по спецификации сборочного чертежа, а марка материала — по описанию, приложенному к учебному сборочному чертежу.
Расположение детали относительно фронтальной плоскости проекций, т. е. ее главный вид, выбирается исходя из общих требований, а
не из расположения ее на сборочном чертеже. Число и содержание изображений детали могут совпадать со сборочным чертежом.
На рабочем чертеже должны быть показаны те элементы детали, которые или совсем не изображены, или изображены упрощенно, условно, схематично на сборочном чертеже. К таким элементам относятся:
литейные и штамповочные скругления, уклоны, конусности;
проточки и канавки для выхода резьбонарезающего и шлифовального инструмента;
внешние, внутренние фаски, облегчающие процесс сборки изделия, и т. п.
Гнезда для винтов и шпилек на сборочных чертежах изображаются упрощенно, а на рабочем чертеже детали гнездо должно быть вычерчено в соответствии с ГОСТ 10549—80.
Размеры детали определяются путем замеров (если они не нанесены на чертеже) по сборочному чертежу. При этом нужно следить, чтобы сопрягаемые размеры не имели расхождений. Размеры конструк-
тивных элементов (фасок, проточек, уклонов и т. д.) нужно назначать по соответствующим стандартам, а не по сборочному чертежу.
Размеры шпоночных пазов, шлицев, гнезд по шпильки и винты, центровых отверстий и других должны быть взяты из соответствующих стандартов на эти элементы. Диаметры отверстий для прохода крепежных изделий (винтов, болтов, шпилек) должны проставляться с учетом характера сборки.
Читайте также: Шаровой клапан с верхней подводкой

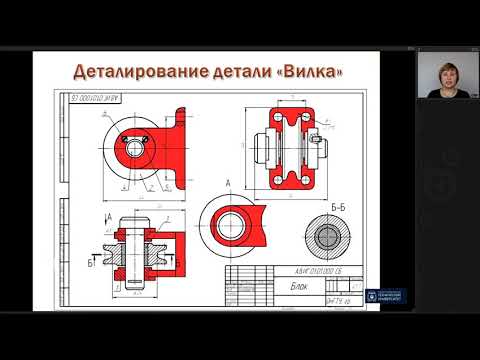

Видео:Деталировка сборочной единицыСкачать
Шероховатость поверхностей деталей определяется по техническим требованиям, описанию, условиям работы изделия и данной детали в изделии.
Чтобы оценить и проставить на чертеже шероховатость поверхностей детали, нужно определить, сопряженной или свободной является данная поверхность, каков характер эксплуатационных требований к ней и др. Для типовых деталей рекомендуются определенные границы пределов параметров шероховатости.
На рис. 321 выполнен сборочный чертеж обратного двойного клапана, спецификация к нему — на рис. 322.
Принцип действия клапана следующий. Жидкость под давлением поступает в отверстие диаметр 18 верхнего наконечника корпуса 1, сжима-
ет пружину 3, и в зазор между клапаном 2 и корпусом поступает через отводной (слева) наконечник корпуса в гидравлическую систему. Если снять заглушку 7 с нижнего наконечника корпуса, свинтив накидную гайку 5, можно в корпус через нижнее отверстие подать другую жидкость, подключив клапан ко второму трубопроводу. В этом случае в систему будет поступать смесь жидкостей.
Стандартных деталей клапан не имеет. Сборочный чертеж выполнен в масштабе 1:1.
На месте главного вида выполнен полный продольный разрез клапана фронтальной плоскостью симметрии изделия. Этот разрез позволяет выявить внутреннее строение всех деталей клапана. На месте вида сверху — совмещенное изображение половины вида и половины горизонтального разрезав — А плоскостью, проходящей через ось отводного наконечника корпуса. На виде слева выполнен местный разрез по резьбовому отверстию во фланце корпуса. Кроме этих основных изображений выполнены сечения Б — Б и В — В. Сечение Б — Б показывает отверстия в шестигранной части корпуса для пломбирования клапана после установки его в гидросистеме. Сечение В — В дает представление о сопряжении деталей 1, 2 и 4 и поясняет расположение отверстий в клапане 2.
На чертеже проставлены габаритные размеры (200 и 100 мм), установочные (75 мм), монтажные (М12 и М 36) и эксплуатационные (диаметр 18) размеры.
Соединения деталей в клапане разъемные, резьбовые. Для обеспечения плотности соединения деталей 2 и 4 в проточку детали 4 заложена прокладка из картона. Наружный диаметр прокладки 48 мм, внутренний 38 мм, толщина 3 мм (см. поз. 7 спецификации на рис. 322). Клапаны и заглушки плотно прилегают к поверхностям корпуса и штуцера (их притирают). Присоединение трубопроводов к корпусу осуществляется с помощью резьбы М 36×2.
Читайте также: Ваз 21099 карбюратор сколько клапанов
Чтобы разобрать клапан, необходимо свинтить накидную гайку 5, а вместе с ней снять заглушку 6, из корпуса вывернуть штуцер 4, снять прокладку 7, через нижнее отверстие в корпусе вынуть оба клапана 2 и пружину 3. Пружина работает на сжатие, ее концы должны быть поджаты и подшлифованы. Сборка клапана производится в обратном порядке.
На рис. 323—328 выполнены рабочие чертежи деталей, входящих в состав обратного клапана (рис. 321).
ПРИМЕР ДЕТАЛИРОВАНИЯ СБОРОЧНОГО ЧЕРТЕЖА
В данных методических указаниях рассмотрен пример деталирования предохранительного клапана.
Предохранительный клапан устанавливается в трубопроводах, в системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8. При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается влево. При этом жидкость или пар выходят через отверстия корпуса поз. 1. При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2.
 корпус |  Гайка |  Седло |
 |  |  |
 Опора | Клапан  |  винт |
 |  |  |
ПРИМЕР ДЕТАЛИРОВАНИЯ СБОРОЧНОГО ЧЕРТЕЖА
Правила задания на чертежах формы и положения элементов деталей
Видео:4 7 деталирование сборочного чертежаСкачать
Вариант №1
Клапан перепускной
Вариант №2
Вариант № 7
Вариант № 8
Вариант № 9
Вариант № 10
Видео:Деталирование сборочного чертежаСкачать
Вариант № 11
Вариант № 12
Вариант № 13
Вариант № 14
Вариант № 15
ЗАЧЕТНЫЕ ВОПРОСЫ ПО ТЕМЕ
1. Последовательность чтения сборочных чертежей.
2. Определение сборочного чертежа.
3. Что значит прочесть сборочный чертеж?
4. Как называется изделие, изображенное на сборочном чертеже?
5. Что можно сказать о назначении изделия по его наименованию и описанию?
6. Сколько изображений выполнено на Вашем сборочном чертеже? Дать их названия по ГОСТ 2.305-68.
7. Какие составные части входят в изделие на Вашем чертеже? Укажите их наименование, количество и материал (марка металла и ГОСТ).
8. На каких изображениях Вашего сборочного чертежа показан корпус? Показать контур этой детали на всех изображениях, мысленно удалив другие составные части изделия.
9. Укажите детали, смежные с корпусом, и способы их соединения.
10. Каково назначение тех или других отверстий на Вашем чертеже?
Видео:10. ДеталированиеСкачать
11. Что означают надписи М30×1,5; К 3/8; G 2?
12. Укажите основную деталь изделия на Вашем чертеже, которая определяет его работу.
13. Какую поверхность детали нужно считать рабочей?
14. В какой последовательности нужно разобрать данное изделие?
15. В каком масштабе целесообразно выполнять чертеж детали?
Читайте также: Рассухариватель клапанов малый 40372 автодело
16. Как выбрать главный вид на ту или иную деталь?
17. Достаточно ли одного изображения и почему?
18. Какие размеры детали должны быть согласованы с размерами смежных с ней деталей?
20. Способы простановки размеров.
21. Нанесение размеров (ГОСТ 2.307-68).
22. Что такое номинальный размер?
24. Что называется посадкой? Группы посадок.
25. Указать систему вала и систему отверстия.
26. Условное обозначение отклонений от номинальных размеров в этих системах.
27. Классы точности, их обозначение на чертежах.
28. Что называется деталированием?
29. Каково назначение сборочного чертежа?
30. В каких случаях изготовление рабочих чертежей не обязательно?
31. Каким требованиям должны удовлетворять рабочие чертежи деталей?
32. Каков порядок составления рабочего чертежа по сборочному?
33. Что такое конструктивная база?
34. Как проставляют размеры при цепном способе, при координатном?
35. Какова последовательность чтения сборочного чертежа?
36. Что такое график пропорционального масштаба и как им ползоваться?
Видео:Чтение и деталирование сборочного чертежаСкачать
37. Что понимают под выражением «согласование размеров сопряжённых деталей»?
38. Как изображают на чертежах детали, элементы которых не показаны на сборочном чертеже (фаски, проточки, скругления)?
39. Чертежи общего вида, сборочные чертежи, рабочие чертежи деталей.
40. Какие чертежи называют сборочными?
41. Какие данные должен содержать сборочный чертеж?
42. Какие условности и упрощения используют на сборочных чертежах?
43. Какие размеры наносят на сборочных чертежах?
44. Каким образом наноситься штриховка деталей в разрезах на сборочном чертеже?
45. Как наносят номера позиций составных частей сборочной единицы?
46. Спецификация. Формы спецификации.
47. Какие сведения содержит спецификация? Как она оформляется?
48. Какова последовательность выполнения сборочного чертежа?
49. Что понимается под чтением сборочного чертежа?
50. Изображения и обозначения выносных элементов детали.
51. Что называется деталированием?
52. Какова последовательность деталирования сборочного чертежа.
53. Чертежи общего вида, сборочные чертежи, рабочие чертежи деталей.
54. Какие чертежи называют сборочными?
55. Какие данные должен содержать сборочный чертеж?
56. Какие условности и упрощения используют на сборочных чертежах?
57. Какие размеры наносят на сборочных чертежах?
58. Каким образом наноситься штриховка деталей в разрезах на сборочном чертеже?
59. Как наносят номера позиций составных частей сборочной единицы?
60. Спецификация. Формы спецификации.
61. Какие сведения содержит спецификация? Как она оформляется?
Видео:ДеталированиеСкачать
62. Какова последовательность выполнения сборочного чертежа?
63. Что понимается под чтением сборочного чертежа?
64. Изображения и обозначения выносных элементов детали.
65. Что называется деталированием?
66. Какова последовательность деталирования сборочного чертежа.
