Дэу матиз прокладка под крышку клапанов (4 видео)

Согласно общим рекомендациям производителя, заменять прокладку клапанной крышки на Дэу Матиз необходимо каждые 60 тысяч километров. Если автомобиль (в частности, двигатель) подвергается большим нагрузкам, то эту процедуру следует проводить чаще. По истечении указанного срока прокладка начинает деформироваться, вследствие чего из-под клапанной крышки начинает протекать моторное масло.

Содержание

Выбор прокладки
Инструменты и расходные материалы
Процесс замены
Заключение
Видео
Замена прокладки клапанной крышки двигателя Матиз
Процесс замены
Выбор прокладки
Вывод
Замена прокладки клапанной крышки Дэу Матиз
Процесс замены прокладки клапанной крышки Daewoo Matiz
Что было использовано при замене прокладки клапанной крышки Daewoo Matiz?
Дополнительная информация
Видео

Видео:Течет прокладка клапанной крышкиСкачать

Выбор прокладки

Для Дэу Матиз рекомендуют покупать прокладку крышки клапанов с артикулом 94580083. Стоит такая деталь около 200 рублей. Данная прокладка подходит для крышки клапанов, установленной как на 0,8-, так и на 1-литровом двигателе.

Видео:Замена прокладки клапанной крышки на Daewoo Matiz Дэу Матиз 0,8 2011 годаСкачать

Инструменты и расходные материалы

Для замены прокладки клапанной крышки на Матизе потребуется шестигранник, несколько ключей разного размера и отвертки. Также рекомендуется взять шлиц и Torx T40, посредством которого будут раскручиваться особо сложные крепления.

Дополнительно следует приобрести WD-40, с помощью которого станет проще раскрутить болты. Помимо этого, во время работы по замене прокладок на Дэу Матиз потребуются термостойкая смазка и тряпка (кусок ткани).

Видео:Замена прокладки клапанной крышки Дэу Матиз / Течет масло в Daewoo Matiz что делать?Скачать

Процесс замены

Замена прокладки клапанной крышки Матиз начинается с монтажа декоративной накладки на моторе. Для этого необходимо заглушить и оставить остужаться силовой агрегат. Если сразу приступить к работе, то можно получить ожог. Как только двигатель остынет, следует открыть капот и снят минусовую клемму с аккумулятора.

Снять воздушный фильтр.
Ослабить хомут, расположенный справа от крышки клапанов, и демонтировать шланг.
Отключить колодку с проводами от катушки зажигания и демонтировать последнюю, раскрутив три болта.
Снять две трубки, которые подходят к агрегату сверху.
Рассоединить патрибок с клапанной крышкой, скрывающей прокладку, и патрубок.
Отсоединить провода, которые подключены к свечам зажигания.

Далее нужно с помощью соответствующего ключа раскрутить болты, которые крепят корпус фильтра воздуховода и верхнюю крышку ГРМ, и снять указанные компоненты. Для этого потребуется ослабить хомут, который фиксирует гофру, и снять крепления. Данный этап демонтажа необходим из-за конструктивных особенностей Дэу Матиз. После снятия воздуховода упрощается доступ до прокладки клапанной крышки.

В конце раскручиваются оставшиеся болты, крепящие демонтируемый элемент. Высвободив доступ к прокладке, нужно продуть все соседние детали, используя для этого сжатый воздух. Избегать данный этап крайне не рекомендуется. Наличие грязи и мелких песчинок в будущем может привести к неприятным последствиям. Из-за засоров новая деталь не будет плотно прилегать к основанию, вследствие чего на деталях мотора вновь появится масло.

Часть креплений крышки клапанов расположена на задней стороне силового агрегата. Поэтому на этапе демонтажа данного элемента могут возникнуть трудности. В основном винты крышки откручиваются посредством шестигранника. Если дотянуться до болтов невозможно, то стоит воспользоваться шлицевой насадкой для Torx Т40. В этом случае после окончании работ придется установить новые болты.

После прочистки деталей необходимо обезжирить всю поверхность, на которую будет уложена прокладка. Особенное внимание на этом этапе нужно уделить имеющимся пазам. Для обезжиривания можно использовать бензин или спирт. Также рекомендуется промыть крышку и клапан, открывающий доступ к системе вентиляции картера. При очистке всех компонентов рекомендуется закрыть двигатель Дэу Матиз. Для этого можно использовать любую ткань.

Читайте также: Вентиль клапан запорный dn25 нр 1

Затем нужно снять требуемую деталь, потянув на себя. Вместе с крышкой нужно извлечь из Дэу Матиз и пришедшую в негодность прокладку. Далее укладываются уплотняющие кольца в соответствующие пазы. После этого можно разместить новую прокладку. В местах, где присутствует изгиб, следует нанести небольшое количество герметика.

После замены деформированного компонента нужно вернуть все детали на место, выполняя работу в обратном порядке. Затягивая болты, следует использовать динамометрический ключ. Последний обеспечивает нужное усилие. Если такого ключа нет, то затягивать нужно одной рукой. Резьбу каждого крепежа рекомендуется смазать термостойкой смазкой. Благодаря этому последующий разбор двигателя Дэу Матиз пройдет быстрее.

В конце нужно соединить все шланги и провода. По окончании работ следует сразу совершить несколько тестовых заездов на Дэу Матиз, проверяя наличие протечек моторного масла.

Видео:Дэу Матиз замена прокладки на крышке клапановСкачать

Заключение

Замену прокладки клапанной крышки на Дэу Матиз можно провести своими руками. Для этого потребуется минимальный набор инструментов, баллон со сжатым воздухом и смазочные материалы, в том числе и герметик. При разборе силового агрегата следует прочистить все детали, обращая особое внимание на пазы и не допуская попадания грязи в место, где будет уложена прокладка.

Видео:Daewoo Matiz - Замена прокладки крышки клапановСкачать

Видео

Видео:Дэу Матиз - замена прокладки под головкой.Скачать

Замена прокладки клапанной крышки двигателя Матиз

Прокладку клапанной крышки необходимо заменить, если вокруг самой крышки заметны протекания масла или когда масло уже попало в колодцы свечей. Сам процесс замены прокладки не составит трудностей, а затрачиваемое время на эту операцию — не более часа.

Видеоматериал расскажет и покажет, как лучше всего заменить прокладку клапанной крышки двигателя Матиз.

Видео:Матиз, замена прокладки клапанной крышке!!!Скачать

Процесс замены

Сменить прокладку клапанной крышки на Матизе достаточно просо. Для того, чтобы заменить прокладку понадобятся следующие инструменты:

Набор ключей.
Набор отверток.
Шлиц.
Torx T40 (для проблемных болтов).
WD-40.
Термостойкая смазка.
Ветошь.

Приступаем непосредственно к замене:

Первым делом нужно демонтировать декоративную накладку мотора.
Демонтируем воздушный фильтр.

Делаем остановку и глушим авто. Лучше всего дождаться, когда двигатель полностью остынет, чтобы исключить риск получение ожога. Открываем капот и сразу откидываем минусовую клемму от аккумуляторной батареи. С правой стороны клапанной крышки необходимо ослабить хомут и отсоединить шланг. Отключаем проводную колодку от катушки зажигания. Демонтируем катушку зажигания (держится на 3 болтах). Отсоединяем также две трубки, что идут к левой верхней части механизма. Отсоединяем патрубок с клапанной крышки.

Провода, что идут к свечам также отсоединяем.

Снимаем корпус фильтра воздуха и верхний кожух ГРМ.

Снимаем корпус воздуховода. То есть необходимо ослабить хомут на гофре и открутить 2 крепежных болта. Корпус воздуховода Daewoo Matiz демонтируется для того, чтобы можно было подать клапанную крышку на себя, после того как она будет готова к съему. Выкручиваем все болты, что закрепляют клапанную крышку (15 шт). демонтируем её вместе с прокладкой.

Теперь необходимо тщательно продуть, желательно сжатым воздухом, все пространство рядом с клапанной крышкой. Дело в том, что попавшая под крышку мелкая соринка может стать причиной неплотного прижима клапана. Откручиваем крепежные болты клапанной крышки (6 шт). Стоит обратить внимание, что болты с задней стороны двигателя крайне неудобно откручивать. Мастер с большой широкой ладонью точно не сможет качественно и безопасно выполнить эту работу. Головки болтов рассчитаны на 6-гранный ключ. Если возникнут какие-то проблемы с выкручиванием крепежа, то лучше всего прибегнуть к помощи шлицевой насадки Torx T40. Как понятно, проблемные болты нужно будет впоследствии поменять на полностью новые.

Необходимо очистить, а также обезжирить точки касания прокладки и мотора.

Снимаем старую прокладку и занимаемся промыванием крышки. Особенно тщательно промываем существующие пазы. Рекомендуем вместе с этим помыть клапан вентиляции картера.

Извлекаем крышку клапанного узла на себя. То есть вытягиваем ее. Не забудьте извлечь старую прокладку.

Производим установку уплотняющих колец в пазы клапанной крышки.

После этого устанавливаем прокладку в соответствующие пазы.

На места изгиба необходимо нанести немного герметика. Таких мест всего 4.

Монтируем крышку вместе с прокладкой.

Устанавливаем болты и затягиваем их в последовательности, которая указана на изображении ниже.

Клапанный узел следует чем-то накрыть, чтобы внутрь ничего не попало. Просто прикройте оголовье двигателя Дэу Матиз чистой ветошью, этого будет достаточно. Проводим чистку клапанной крышки от следов масла снаружи и нагара со внутренней стороны. Обратите внимание на посадочное место прокладки клапанной крышки. Его нужно с особой тщательностью почистить от остатков старого уплотнителя и прочих засоров. При затяжке лучше всего использовать динамометрический ключ — усилие должно составлять 10 Н.м. Если ключа под рукой нет — затягиваем одной рукой, получится то же самое.

Устанавливаем новую прокладку в клапанную крышку. Ставим клапанную крышку на место и обтягиваем ее болтами. Обратите внимание, резьбу болтов нужно хоть самую малость обработать термостойкой смазкой. Этот прием облегчит проведение следующего ТО. Отмываем двигатель от следов протекающего масла, чтобы было видно впоследствии, когда снова начнет протекать клапанная крышка Daewoo Matiz. Проводим сбор узла в обратной последовательности. Делаем пробный заезд.

Подключаем все отключенные перед этим шланги и провода.

Прежде чем устанавливать накладку мотора лучше совершить несколько тестовых поездок. Делается это для того, чтобы удостоверится в отсутствии всяческих протечек. После этого можно монтировать её обратно.

Видео:Део Матиз #течь масла из под клапанной крышки устранена #Скачать

Выбор прокладки

Артикул прокладки клапанной крышки Дэу Матиз — 94580083 . Стоимость составляет — 100 рублей.

Клапанная крышка с прокладкой.

Видео:DAEWOO MATIZ Замена прокладки клапанной крышки.Скачать

Вывод

Для того, чтобы заменить прокладку клапанной крышки двигателя Matiz не нужно иметь специальное образование, так как операция весьма проста и не затратная ни по времени, ни по деньгам.

Видео:"ГТ" Дэу Матиз 0.8л - Регулировка клапанов своими руками.Скачать

Замена прокладки клапанной крышки Дэу Матиз

Оригинальной прокладки клапанной крышки Daewoo Matiz хватает примерно на 60 000 (км), после чего происходит постепенная разгерметизация корпусных элементов двигателя. То есть прокладка со временем деформируется, что ведет к просачиванию двигательной смазки из-под клапанной крышки .

В качестве оригинальной прокладки используется уплотнитель с артикульным номером GM 94580083.

Работа по замене прокладки клапанной крышки Дэу Матиз не является сложной. Но так как в процессе техобслуживания необходимо заглядывать под крышку двигателя, лучше всего доверить эту работу мастеру с солидным опытом ремонта Matiz. Ведь сразу за клапанной крышкой находится клапанный узел, неправильное обращение с которым обязательно и непременно приведет к поломке ДВС, может даже фатальной .

Видео:ДЭУ Матис замена прокладки крышки клапановСкачать

Процесс замены прокладки клапанной крышки Daewoo Matiz

Делаем остановку и глушим авто. Лучше всего дождаться, когда двигатель полностью остынет, чтобы исключить риск получение ожога .
Открываем капот и сразу откидываем минусовую клемму от аккумуляторной батареи.

Отсоединяем патрубок с клапанной крышки.
Снимаем корпус воздуховода. То есть необходимо ослабить хомут на гофре и открутить 2 крепежных болта. Корпус воздуховода Daewoo Matiz демонтируется для того, чтобы можно было подать клапанную крышку на себя, после того как она будет готова к съему.

Теперь необходимо тщательно продуть, желательно сжатым воздухом, все пространство рядом с клапанной крышкой. Дело в том, что попавшая под крышку мелкая соринка может стать причиной неплотного прижима клапана .
Откручиваем крепежные болты клапанной крышки (6 шт). Стоит обратить внимание, что болты с задней стороны двигателя крайне неудобно откручивать. Мастер с большой широкой ладонью точно не сможет качественно и безопасно выполнить эту работу . Головки болтов рассчитаны на 6-гранный ключ. Если возникнут какие-то проблемы с выкручиванием крепежа, то лучше всего прибегнуть к помощи шлицевой насадки Torx T40. Как понятно, проблемные болты нужно будет впоследствии поменять на полностью новые.

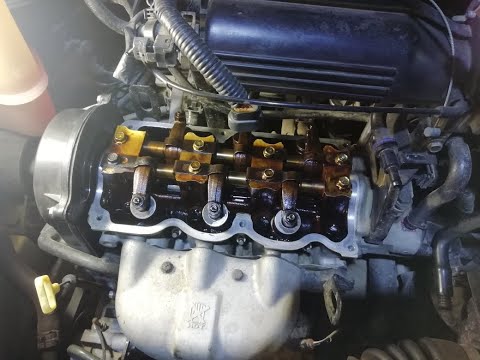

Извлекаем крышку клапанного узла на себя. То есть вытягиваем ее. Не забудьте извлечь старую прокладку .

Клапанный узел следует чем-то накрыть, чтобы внутрь ничего не попало. Просто прикройте оголовье двигателя Дэу Матиз чистой ветошью, этого будет достаточно.
Проводим чистку клапанной крышки от следов масла снаружи и нагара со внутренней стороны. Обратите внимание на посадочное место прокладки клапанной крышки. Его нужно с особой тщательностью почистить от остатков старого уплотнителя и прочих засоров .

Устанавливаем новую прокладку в клапанную крышку.
Ставим клапанную крышку на место и обтягиваем ее болтами. Обратите внимание, резьбу болтов нужно хоть самую малость обработать термостойкой смазкой . Этот прием облегчит проведение следующего ТО.
Отмываем двигатель от следов протекающего масла, чтобы было видно впоследствии, когда снова начнет протекать клапанная крышка Daewoo Matiz.
Проводим сбор узла в обратной последовательности.
Делаем пробный заезд.

Видео:Замена прокладки клапанной крышки Daewoo Matiz. #АлексейЗахаров. #Авторемонт. Авто - ремонтСкачать

Что было использовано при замене прокладки клапанной крышки Daewoo Matiz?

Необходима будет и новая прокладка клапанной крышки. Лучше всего ставить оригинальный уплотнитель General Motors (GM 94580083) .

В процессе техобслуживания клапанной крышки Дэу Матиз может выясниться, что в замене нуждается патрубок продувки картерных газов и клапан. Иногда целесообразно проводить замену и высоковольтных проводов катушки зажигания. Многие мастера обслуживают клапанную крышку параллельно с заменой свечей зажигания.

Дополнительная информация

Разумеется, потек масла клапанной крышки не является серьезным недугом Daewoo Matiz. Можно нормально ездить и с вечно грязным двигателем, как это делает большая часть неопытных водителей.

Опытные же владельцы Матиз знают, что потекшая прокладка клапанной крышки приводит к перерасходу моторного масла. То есть двигатель начинает «есть» смазку быстрее положенного , благодаря чему двигатель будет требовать к себе больше внимания со стороны сервисного обслуживания. А это уже лишние финансовые расходы на ТО.

Такое вполне может случиться, что какой-то из болтов не захочет нормально выкручиваться. Приложив силу, мастер может попросту сорвать резьбу на одной из точек фиксации клапанной крышки . В этом случае вполне можно попробовать перерезать резьбу на размер побольше. Но кардинально решить проблему поможет только замена корпуса головки блока цилиндров на полностью новый аналог.
