Тепловые зазоры клапанов матиз 0.8. Регулировка matiz клапана, возможные проблемы и решения

• Что такое клапаны двигателя и зачем их регулировать
• Когда нужно регулировать клапана
• Подготовка к регулировке
• Как делается регулировка клапанов

Клапаны в двигателе любого автомобиля нужно регулировать и Daewoo Matiz не исключение. На любом двигателе этот процесс имеет свои особенности и сложности. К счастью, на стандартном 0.8 двигателе Матиза все делается достаточно легко и можно справиться своими силами.

Видео:Регулировка клапанов matiz 0,8/СХЕМА ДЕЙСТВИЙСкачать

Что такое клапаны двигателя и зачем их регулировать

Клапаны двигателя
Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Видео:"ГТ" Дэу Матиз 0.8л - Регулировка клапанов своими руками.Скачать

Зачем регулировать клапана На Дэу Матиз

Клапана в головке блока цилиндров обязаны герметично закрывать камеру сгорания во время такта сжатия. Все же, так бывает не всегда. В том случае, когда хотя бы один из клапанов, впускной или выпускной, выполняют свою работу спустя рукава, кромка клапана неплотно прилегает к седлу, нагретые до огромной температуры газы прорываются либо во впускной, либо в выпускной коллектор.

Это грозит как минимум потерей компрессии и ухудшением наполнения цилиндров топливо-воздушной смесью. Что в свою очередь вызывает падение мощности, усложняет пуск и негативно сказывается на расходе горючего. Но и это не все. Раскаленные газы стремятся разрушить сначала кромку клапана, а затем, после появления микротрещин, вызывают полное разрушение рабочей части клапана.

Если же клапан открывается не полностью, когда тепловой зазор слишком велик, то кроме плохой наполняемости цилиндра смесью, происходит некачественная вентиляция камеры сгорания между тактами сжатия. А это чревато неэффективным сгоранием смеси, что тоже приводит к падению мощности и высокому расходу.

Кроме этого, газы стимулируют образование большого количества нагара на всем механизме газораспределения — пружинах, направляющих клапанов, коромыслах, что приводит к износу клапанных стержней и здорово нарушает процесс работы ГРМ.

Именно поэтому тепловые зазоры между толкателями и торцами клапанов критически важны, поскольку при нагревании все металлы расширяются на определенную величину. На эту величину мы и оставляем зазоры между клапаном и коромыслом.

Производитель настоятельно рекомендует проводить регулировку клапанов на Дэу Матиз минимум раз в 20 тысяч км. Величины зазоров (а) следующие:

1. Для впускного клапана зазор составляет 0,15 мм.
2. Для выпускного клапана — 0,32 мм, поскольку выпускной клапан прогревается гораздо сильнее впускного.

Видео:регулировка клапанов дэу матиз 08 вся правдаСкачать

Когда нужно регулировать клапана

По регламенту на Matiz регулировка должна проводиться каждые 20000 километров пробега. Но многие затягивают с этим процессом до 30000 км и более, чего делать не следует. Кроме непосредственно пробега, о необходимости провести эту процедуру могут свидетельствовать и сбои в работе двигателя.

Читайте также: Пропуск зажигания в 4 цилиндре ваз 2112 16 клапанов причины

Характерным признаком того, что нужно подправить зазоры всегда служит постоянный стук из-под капота. Он значит, что щели даже при нагретом двигателе слишком велики и клапан во время хода стучит. Но есть и обратная ситуация, когда зазор слишком маленький, тогда двигатель начинает «троить». Хотя, в случае с Daewoo Matiz, двигатель «двоит», так как в нем всего три цилиндра.

Для неопытных автомобилистов стоит уточнить, что «троение» (или «двоение» в нашем случае) означает, что один из цилиндров не работает. Это слышно как по изменившемуся звуку двигателя, так и по хорошо заметному падению мощности.

Видео:Порядок установки тепловых зазоров клапанов на Дэу матиз, дв. 1.0Скачать

Теперь снимаем модуль зажигания.

Регулировка клапанов на Дэу Матиз без этой процедуры практически невозможна.

Выполняя это, мы делаем следующее:

1. Находим закрепитель и отжимаем его от колодки жгута системы управления двигателем.
2. Катушки крепятся к держателю крышки ГБЦ, чтобы снять их, потребуется выкрутить три болта «десятой» торцевой головкой.
3. Снимаем модуль зажигания.
4. Теперь снимаем дроссельный узел.

Это действие производится также в несколько этапов:

1. От трубки воздуховода отсоединяем трубку вентиляции картера.
2. Также, снимаем шланг, ведущий к воздушному фильтру, после чего снимаем воздуховод.
3. Требуется отключить все провода от регулятора холостого хода. Это применительно к двигателю Матиза объемом 0,8 литра.
4. У дроссельной заслонки есть датчик положения. Провода, ведущие к ней, тоже отсоединяем.
5. Тосол необходимо слить до минимальной отметки.
6. На шлангах, которые подают ОЖ на блок дросселя необходимо сжать хомуты пасатижами и отсоединить их.
7. У блока дросселя и коллектора впуска есть четыре крепящих болта. Их нужно вывернуть при помощи шестигранного ключа.
8. Теперь можем снять весь дроссельный узел.

И последнее, что нужно сделать прямо перед регулировкой.

Когда работа завершена, снимаем крышку у ремня ГРМ. Чтобы сделать это, необходимо снять подкрылок передней арки справа и 4 крепежных болта.

Теперь предстоит проделать еще немного простых операций:

1. К вакуумному усилителю протянут шланг разрежения. Необходимо, при помощи пассатижей, зажать хомут с краев и передвинуть его вдоль по шлангу.
2. Убрать подвод разрежения.
3. Убрать подвод проветривающий картер от штуцера крышки ГБЦ.
4. Винт держателя трубопровода впуска нужно открутить с помощью шестигранного ключа на “5”.
5. Нужно сжать лепестки фиксирующего элемента проводов, находящихся в системе управления силового агрегата, при помощи отвертки. От держателя отсоединяем жгут.
6. Торцевой головкой на “десять” откручиваем болт, который крепит кронштейн соединительного шланга и отводим его в сторону.
7. Выкрутить болты (8 штук), которые крепят ГБЦ «пятым» шестигранным ключом и отсоединить ее.

Видео:Зазоры клапанов МатизСкачать

Подготовка к регулировке

Чтобы самостоятельно установить зазоры не требуется быть опытным автомехаником.

Нужно всего лишь инструкция (эта, но не помешает и официальная бумажная), набор инструментов (шестигранники, отвертки, гаечные ключи и набор специальных плоских щупов).

Все работы проводятся только на полностью холодном двигателей. Первым делом нужно снять крышку блока цилиндров Матиза. Для этого нужно лишь отсоединить шланг вентиляции и открутить несколько болтов с помощью шестигранника на 5. Вероятно, сделать это будет не так просто, болты могут засориться и «прикипеть», в этом случае придется приложить больше силы или воспользоваться чудо-средством WD-40. После снятия крышки заодно проверьте резиновую прокладку, если она имеет повреждения – самое время ее заменить. После этого придется снять еще и крышку блока ГРМ.

Видео:Регулировка клапанов Матиз: что полезно знать?Скачать

Подготовительный этап работ

Важно знать, что регулировать клапаны нужно только с холодным двигателем.

В состав инструментов должны войти:

• Гаечные ключи (они же рожковые) — набор;
• Комплект отверток;
• Набор торцевых головок;
• Ключи имбусовые (набор);
• Измерительные щупы;
• Пассатижи.

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Для этого делаем следующее:

1. Воздуховод крепится специальным хомутом, ослабляем его плоской отверткой.
2. Берем патрубок фильтра, который воздушный, и отсоединяем от воздуховода.
3. С корпуса воздушного фильтра убираем шланг.
4. Если двигатель вашего автомобиля имеет объем 0,8 литра, то нужно колодку жгута электронной системы управления ДВС отделить от температурного температуры.
5. Корпус фильтра крепится к воздухозаборнику тремя болтами. Торцевой головкой на «10» отворачиваем их.
6. Слегка поднимаем воздухозаборник и голосник, выводим штифты из специальных резиновых подушек.
7. Произвести демонтаж узла.

Читайте также: Эндокардиоз митрального клапана у собак 3 степени как лечить

Видео:Порядок регулировки клапанов на Дэу Матиз (Daewoo Matiz 0.8) своими руками.Скачать

Как делается регулировка клапанов

Теперь можно приступать непосредственно к регулировке, производится она особым образом, детально порядок работы расписан в официальном мануале Матиза. С помощью гаечного ключа (также можно приподнять перед автомобиля, включить 5-ю передачу и руками прокрутить колеса), нужно, ориентируясь на метку на коленвале, совместить ее с цифрой 0. В таком положении проверяются зазоры:

• Оба клапана первого цилиндра;
• Только впускной клапан второго;
• Только выпускной клапан третьего.

Стандартные значения, которые должны иметь зазоры Daewoo Matiz: 0,15 для впускных и 0,32 для выпускных. Эти значения могут устанавливаться с погрешностью в 0,02, что актуально, так как щуп на 0,32 практически невозможно найти, есть только щупы на 0,3. Зазор проверяется только между гайкой и стержнем клапана. Если он не соответствует значениям, нужно отрегулировать с помощью небольшого проворота контргайки, удерживая, при этом, винт. Затем нужно провернуть коленвал ровно на 360 градусов (снова ориентируясь на метки) и провести регулировку двух оставшихся клапанов.

Существует еще один способ регулировки, более простой и не требующий снятия крышки ГРМ. Но это метод не по инструкции, он отличается меньшей точностью и делать его можно только на свой риск. В этом случае вам нужно проворачивать коленвал и смотреть на кулачки клапана, максимальный зазор будет тогда, когда кулачок направлен вниз, в этом положении и проводится регулировка.

Видео:регулировка клапанов Daewoo matiz 0,8l. почему не получается точно отрегулировать зазор?Скачать

Регулировка клапанов Daewoo Matiz ⋆ АВТОМАСТЕРСКАЯ

Регулировка клапанов Daewoo Matiz довольно хлопотное и непростое дело. Нужно иметь не только специальные инструменты, но и знать, какие должны быть зазоры клапанов, а так же уметь их регулировать. Регламент технических работ по обслуживанию ДВС Matiz предусматривает проведение подобных мероприятий через каждые 20 000 км.

Как утверждают специалисты, регулировка клапанов Daewoo Matiz необходима по следующим причинам:

• увеличенный тепловой зазор вызывает уменьшение высоты подъема, а, значит, и проходного сечения, в результате чего снижается качественное наполнение цилиндра горючей смесью или воздухом;
• уменьшенный зазор способствует нарушению герметичности посадки клапана в седле, что непосредственно влияет на компрессию и вызывает подгорание фаски детали;
• увеличение зазора в механизмах влечет ухудшение очистки цилиндров от газов и делает неполноценным процесс сгорания смеси.

Нарушение технологических размеров в механизмах ГРМ ведет к изнашиванию клапанных стержней и посадочных мест деталей. Отложение нагара и связанные с этим неисправности пружинных конструкций приводят к нарушению рабочего цикла силовой установки.

Определить момент, когда необходима регулировка клапанов Daewoo Matiz, поможет наличие следующих признаков:

• падение мощности;
• звонкий стук в районе ГРМ;
• перебои в работе ДВС;
• периодические хлопки во впускном или выпускном тракте.

Наличие перечисленных симптомов требует немедленного вмешательства, в противном случае, поломки, связанные с заменой узлов ГРМ, будут нуждаться в значительных финансовых вливаниях.

Подготовительные работы для регулировки клапанов Daewoo Matiz

Прежде всего нужно запомнить, что все регулировочные работы выполняются на холодном двигателе. Теперь комплектуем набор необходимого инструмента:

• набор рожковых ключей;
• комплект отверток;
• набор головок;
• пассатижи;
• набор имбусовых ключей;
• комплект измерительных щупов.

Процедура регулировки зазоров требует проведения ряда подготовительных мероприятий, потому что так просто добраться до узлов ГРМ не удастся. В первую очередь следует отсоединить минусовой провод АКБ.

Демонтаж корпуса воздушного фильтра

Процесс состоит из нескольких переходов:

1. Используя плоскую отвертку, ослабить хомут крепления воздуховода.
2. Отсоединить патрубок фильтра от воздуховода.
3. Для ДВС Matiz 0,8 л разъединить колодку жгута системы управления мотором и датчика температуры воздуха, снять шланг с корпуса фильтра.
4. Головкой на «10» отвинтить три болта крепления корпуса фильтра к воздухозаборнику и извлечь их.
5. Приподнять корпус с воздухозаборником и резонатором и вывести два штифта из резиновых подушек.
6. Демонтировать узел.

Демонтаж блока катушек зажигания

Следующая процедура, без которой регулировка клапанов Daewoo Matiz невозможна, выполняется по схеме:

1. Отжать фиксатор колодки жгута системы управления ДВС.
2. Снять колодку с узла катушек зажигания.
3. Сдвинув резиновые колпачки с выводов блока катушек, отсоединить провода высокого напряжения.
4. Используя головку на «10» открутить три болта крепления катушек и кронштейна крышки ГБЦ.
5. Снять узел катушек зажигания.

Демонтаж дроссельного узла

Технологическая карта этого процесса включает выполнение следующих работ:

1. Отсоединить вентилирующую трубку картера от патрубка воздуховода.
2. Отсоединить шланг от корпуса воздушного фильтра и снять воздуховод.
3. Отключить клеммы проводов от регулятора ХХ (для ДВС Matiz 0,8 л).
4. Отсоединить провода от датчика положения дроссельной заслонки.
5. Из расширительного бака слить тосол до о.
6. Пассатижами сжать хомуты шлангов подачи ОЖ к патрубкам дроссельного блока и отсоединить их.
7. Шестигранником вывернуть четыре крепежных болта дроссельного блока и впускного коллектора.
8. Снять дроссельный узел в сборе.

Читайте также: Siemens клапаны регулирующие с приводом

Последние приготовления к регулировке клапанов Daewoo Matiz

После реализации описанных выше пунктов, нужно снять верхнюю крышку ременного привода ГРМ. Для этого следует демонтировать подкрылок из правой передней арки колеса и отвинтить четыре болта крепления крышки гаечным ключом на «10».

Перед непосредственной регулировкой клапанов Daewoo Matiz осталось проделать несколько несложных технологических операций:

1. Пассатижами сжать края хомута шланга подвода разрежения к вакуумному усилителю и сдвинуть его дальше по шлангу.
2. Снять шланг разрежения.
3. Снять шланг вентиляции картера со штуцера крышки ГБЦ.
4. При помощи шестигранника на «5» отвернуть винт кронштейна впускного трубопровода.
5. Сжать лепестки фиксатора проводов системы управления ДВС отверткой и отсоединить жгут от кронштейна.
6. Отвернуть головкой на «10» болт крепления кронштейна соединительной трубы и отвести ее в сторону.
7. Открутить 8 болтов крепления крышки ГБЦ при помощи шестигранника на «5» и демонтировать ее.

Как выполняется регулировка клапанов Daewoo Matiz

Предварительно узнаем, что для впускных клапанов зазор составляет 0,13-0,17 мм, а для выпускных – 0,3-0,34 мм. Щуп необходимого размера должен перемещаться в промежутке с небольшим усилием. Теперь можно приступать к регулировочным работам поэтапно:

1. Головкой на «17» по часовой стрелке провернуть коленвал до совпадения метки на шкиве с цифрой «0» на нижней крышке приводного ремня ГРМ.
2. В данном положении корректируются зазоры впускного и выпускного механизма 1-го цилиндра, а также впускного 2-го и выпускного 3-го цилиндра.
3. В случае отклонений от рекомендуемых размеров следует ослабить контргайку гаечным ключом на «12», одновременно удерживая шлицевой отверткой регулировочный винт.
4. Вставить щуп в зазор и произвести регулировку механизма клапана двигателя методом закручивания/откручивания регулировочного винта отверткой до получения нужных размерных значений. После этого затянуть контргайку, удерживая винт отверткой от проворачивания.
5. Провернуть вал на 360° так, чтобы синяя метка на шкиве распредвала совпала с треугольной меткой на нижней крышке ремня ГРМ.
6. Выполнить проверку и регулировку зазоров следующих клапанных механизмов: выпускного 2-го и впускного 3-го цилиндров, а также впускного и выпускного 4-го цилиндра.

После завершения регулировочных работ все демонтированные узлы и агрегаты устанавливаются в обратной последовательности.

Автор видеоролика предлагает владельцам автомобиля Daewoo Matiz с двигателем 0.8л сокращённую версию (не ту, как в руководстве по ремонту) правильной и быстрой установки зазоров клапанов.

Видео:Matiz 1литр РУКОВОДСТВО КАК ПРАВИЛЬНО ОТРЕГУЛИРОВАТЬ ЗАЗОРЫ КЛАПАНОВ ВПУСК 0.15 ВЫпуск 0.25 ЧАСТЬ.2Скачать

И теперь о главном: приводим в норму клапанные зазоры на Дэу Матиз

Важно взять в расчет информацию о том, что для клапанов впуска, зазор должен составлять от 0,13-0,17 мм, а для выпуска 0,3-0,34 мм. В этом пространстве, с некоторым усилием, должен передвигаться щуп.

Далее, поэтапно приступаем непосредственно к регулировке:

1. Семнадцатой торцевой головкой, по направлению стрелки часов, поворачиваем коленчатый вал, чтобы отметка на шкиве совпала с о на крышке ремня ГРМ снизу.
2. В таком положении регулируются зазоры впуска/выпуска первого цилиндра, впуска второго, и системы выпуска третьего цилиндра.
3. Если вы видите, что размеры не совпадают с идеальным, которые рекомендуют специалисты, нужно произвести ослабление контргайки «12-м» ключом.
4. Главное — единовременно придерживать винт регулировки, шлицевой отверткой.
5. В зазор вставляем щуп и осуществляем регулирование клапана откручивая/закручивая регулировочный винт до тех пор, пока не будут получены необходимые значения.
6. Далее, затягиваем контрольную гайку, параллельно придерживая винт регулировки при помощи отвертки.
7. Необходимо, поворотом вала, добиться совпадения на нижней крышке распределительного вала, синяя метка сходилась с «треугольником» у ремня ГРМ на крышке снизу.
8. Теперь необходимо реализовать регулирование зазоров: выпуска второго и впуска третьего цилиндров, и впуск/выпуск 4-го.

Как только все клапаны на Матизе отрегулированы, необходимо установить все составляющие элементы двигателя, в противоположном от разбора порядке.

🎥 Видео

Регулировка клапанов матиз 0,8Скачать

Влияние неправильной регулировки клапанов на работу двигателяСкачать

Регулировка зазоров клапанов на Daewoo Matiz.Скачать

Daewoo Matiz 0.8 2011: регулировка клапанов.Скачать

Простейший способ как отрегулировать клапана део матиз 0.8Скачать

Очень простая Регулировка клапанов Дэу матиз 0.8л.Скачать

Вопрос-ответ: Клапана регулируются на холодном или на горячем двигателе?Скачать

Работа двигателя с зажатым впускным и выпускным клапаном первого целиндра Daewoo Matiz 0,8LСкачать

Зачем и нужно ли - РЕГУЛИРОВАТЬ КЛАПАНА? Знать ОБЯЗАТЕЛЬНО!Скачать

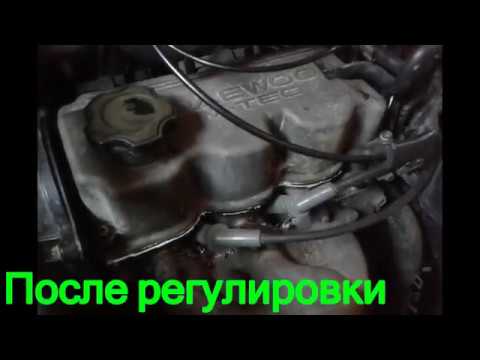

Результат регулировки клапанов Дэу Матиз 0,8Скачать
