Как известно форма КС головок Урала 650 пришла с пятисоток, поэтому отличается некоторой ущербностью. Никто не задумывался или пробовал увеличить камеру сгорания расточкой, заменить седла, расточив на оправке и впихнуть клапана хотя бы на 42/38?

клапана «впихивал» кажется 40/37 ино.
пересекались с РВ «под 92»

Пришлось протачивать тарелки и ставить усиленные пружины.
Но головы были новыми и седла не просаженны.

Впринципе, если проточить чуть седла и точнуть клапан, вполне возможно установить и 42/38.

Днепровские 40/37 ставятся отлично в имз 650 головы. Особенно с уже пошарканными седлами, позволяет вторую жизнь старым головам вернуть.

ИМХО, выпускной нет особо необходимости увеличиватиь сильно. 36-37 мм вполне достаточно для стокового обьема.

Все силы предлагаю пустить на впускной тракт.

ПС. ТИТ кажется имплантировал огромные клапна но как они у него не пересекалдись друг с другом для меня остается загадкой. Только если с узкофазным РВ, но какой тогда смысл от увеличения проходогос ечения окон.

ИМЗ 650 38/35
КМЗ 40/37
ИМЗ 750 41/38мм

безсмыслица. головки 750 рулез. Заодно и крепление как у людеи

40/37 днепровские ставили в старые головки, седла расшарошивали вручную. особой разницы не заметили, РВ был стандартный. ИМХО — бессмысленно увеличивать клапана на 650сс движке. На М-63 впускной тракт был 25 мм, диффузор карбюратора 24 мм (к-301), степень сжатия 6,2, мощность 28 л.с., на М-66 впускной тракт увеличили до 28 мм, повысили степень сжатия до 7.0 мощность подняли до 32 л.с. на М67-36 впускной канал увеличили до 31 мм, диффузор до 27 мм (к-301г) и мощность подняли до 36 л.с., на ИМЗ-8.103 впускной канал стал почти овальным 31/35 мм и диффузор карбюратора сначала увеличили до 28 мм (карбы к-63у) а затем уменьшили до 26 мм (к-65т) — на мощности это никак не отразилось. По своему опыту могу сказать, что с карбюраторами к-301 (24 мм) двигатель работает гораздо динамичнее, без провалов нежели с к-301г (27 мм), тоже самое с карбюраторами к-63, 65 — с диффузором 26 мм приемистость и тяга лучше чем с диффузором 28 мм. Для Урала тяга гораздо важнее, чем максималка, ИМХО.

Отличный экскурс. Естественно не для «жалких» 650 кубов интересуюсь, и не для 750, даже не 825.
Eсть 750е головы, они попсовые, неокруглые и в них мало ребер охлаждения, вопрос-то хотя бы клапана 42/38 воткнуть, а лучше 44/38 или 46/40, под поршни минимум 88, без проточки сферы тут никак- сто баллов клапана упрутся друг в друга, степень сжатия будет бешеная и поршни опасно близко к клапанам будут.
Немец делал литр из 750ки ИМЗ- перегильзовывал стоковые цилиндры, ничерта не видно, что почти литр, что там с охлаждением творилось тоже не ясно.
2014 й год не станет Годом Литра. Чувствую пришло время делать свой с волговскими гильзами и здоровенными такими самоточенными рубашками, уже приглядел болванку на 200, а головы 750е не будут с ними смотреться, как и Днепровские, с последними еще и штанги подгибать. Хватит ли мяса если проточить сферу на 7 мм вглубь и вширь?
Очень стыдно, но 650е головы в руках никогда не держал. Мамзелев о подобной процедуре проточки умалчивает, а почему бы и нет, зажимаешь за шпильку крышки и двумя подачами по координатам и доводкой по объему?
Шпильки начнут жать, не беда, заварим и передвинем куда надо, аргон в шаговой доступности.

Зачем сферу-то точить? Прочность потеряет сразу. Лучше гильзу сделать чуть выше и выемки в поршнях под клапана, металла на волговских поршнях достаточно. А вообще тогда и стержень надо 9 мм, иначе клапана гнуть будет. Волговские как раз 44/38 и стержень 9 мм.

Мамзелев о подобной процедуре проточки умалчивает

Мамзлеев пиз*юк еще тот. советую с клапанами не заморачиваться — подобрать с иномарки подходящие по размерам и баста. если преследуешь цель загнать побольше лошадок в движок — в Польше канторка есть, делают распредвалы с более широкими фазами для урала. заодно с задней шейкой под подшип игольчатый. я никак не соберусь для м-72 заказать распред — колено с ходом 82мм полгода на полке пылится ?

Читайте также: Замена прокладки крышки клапанов ниссан альмера классик

43/40 в 750 головы в шаттные седла впринципе еще всунешь))
http://oppozit.ru/post_84700.html

42/38 и подавно.
38мм выпускной есть замечательный клапан махль подходящий по длине. Ну просто замечательный!

ПС Увеличение значительное каналов даст приход либо при значительном(. ) увеличении обороотв двигателя, либо обьема.

В свое время с камрадом просчитывалив се возможные варианты все моторов всех обьемов со всеми головами. Тут тема гдето была DMADа.

Видео:Импортные клапана на урал 650Скачать

Диаметр клапана урал 650

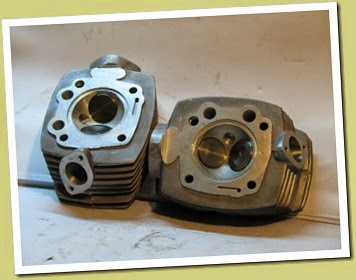

В этой статья я расскажу, как я установил головки цилиндров от Урала с объёмом 750 см3 на Урал с объёмом 650 см3. Сама по себе установка таких головок ничего не даёт. Прироста мощности не будет. То, что там чуть больше впускной клапан ничего не меняет. Дело в том, что объём камеры сгорания в головках 750 см3 больше, чем в головках 650 см3. При установке такой головки соответственно понизится степень сжатия и упадёт мощность и кроме трудозатрат ничего не получится. Таковая манипуляция будет иметь смысл, если при этом удастся поднять степень сжатия. Это можно сделать несколькими способами. Увеличив ход коленвала, увеличив диаметр поршня, увеличив вытеснитель поршня (то есть сделав более выпуклым его дно), проточить плоскость головки, тем самым уменьшив камеру сгорания. В данном случае коленвал я не трогаю, головку не подрезаю. Остаётся увеличить диаметр поршня и вытеснитель. Диаметр увеличен не существенно, всего на 1 мм. За счёт этого слегка увеличился объём двигателя (до 670 см3). А вот вытеснитель я сделал очень высоким. Он занимает большую часть камеры сгорания, за счёт чего сильно изменяется в большую сторону степень сжатия. Уже только это добавляет не менее 5-6 л.с.
