Диаметр ключа клапана лодки пвх

Клапан — важный элемент надувной лодки. Если этот компонент выходит из строя, судно становится небезопасным для использования. Это происходит из-за износа манжет на внутренней части клапана, если лодка старая. Причиной может стать застрявший камешек или другой предмет, который повредил прижимной механизм. Также не исключено и механическое воздействие — владелец может случайно наступить на клапан. Так как поменять клапан на лодке ПВХ правильно? Сейчас расскажем.

Видео:Ключ для клапанов лодки ПВХ своими руками.Скачать

Какие клапаны есть в лодке ПВХ?

Есть 2 основных типа клапанов:

• воздушные — отвечают за то, чтобы воздух удерживался в баллонах лодки. К ним также относятся предохранительные клапаны для стабилизации давления. Через них удаляются излишки воздуха, чтобы лодка не лопнула под солнцем;
• сливные — через них удаляется вода, которая проникает в кокпит лодки.

Как поменять клапан на лодке ПВХ? Все зависит от типа клапана.

Виды воздушных клапанов

• Простейшая модель — пробка, основание из полиэтилена и соединяющая их резиновая прокладка. Такой клапан часто можно встретить на старых лодках российского производства.
• Второй вид также отличается достаточно простой конструкцией: «стакан» (фланец, вклеенный в баллон), запорная пробка и прорезиненная прокладка для герметичности. Такой клапан обычно используется на прогулочных лодках.
• Третий вариант — современный мембранный клапан с механизмом push-push. При первом нажатии начинается нагнетание воздуха в баллоны, при повторном клапан закрывается. Конструкция состоит из стакана (он внутри баллона) и вкрученной в него ответной части. Она отвечает за открытие и закрытие клапана.

Сливной клапан

Сливной, или дренажный, клапан крепится с нижней стороны транца. Этот компонент присутствует не на всех лодках, но значительно упрощает эксплуатацию. Ведь вода попадает в кокпит даже при аккуратном и медленном движении. И удалить ее можно именно через дренажный клапан без использования помпы. Сделать это можно прямо во время движения лодки на воде или же на берегу.

Видео:Решение травления клапана лодки ПВХСкачать

Как поменять воздушный клапан на лодке ПВХ?

Если клапан засорился или в него попал инородный предмет, не спешите его заменять. Можно обойтись только прочисткой. Для этого клапан нужно извлечь и тщательно продуть, чтобы внутри не осталось грязи и пыли. Далее — смазать автомобильной смазкой и зафиксировать обратно. Если компонент все-таки вышел из строя, придется купить новый. Но в обоих случаях старый клапан нужно демонтировать. Рассказываем, как:

• сдуть лодку;
• через материал нащупать, где находится основание стакана клапана, и надежно зафиксировать в нем ключ;
• аккуратно вращать ключ по часовой стрелке.

Подбор ключа

О каком ключе идет речь? Точно не о гаечном! Для демонтажа клапана нужен специальный инструмент. Вы можете найти его в ремонтном комплекте или изготовить своими руками. Для этого понадобится трубка из металла или пластика длиной 200-250 мм. Ее диаметр должен соответствовать диаметру клапана. Далее в верхней части трубки нужно проделать 2 отверстия под проволоку — это механизм для вращения клапана. В нижней части с помощью болгарки или ножовки делаются рубцы, которые упростят демонтаж.

Извлечение

Ключ готов, баллоны спущены — можно приступать. С его помощью пользователь извлекает клапан из стакана. Дополнительно могут пригодиться обычные плоскогубцы. Если корпус клапана закис и не хочет выходить, воспользуйтесь специальным спреем для авто «жидкий ключ». Также может возникнуть другая проблема — поломка стакана. Что делать? Есть 3 решения:

• нагреть материал лодки вокруг клапана. Вам понадобится строительный фен. С повышением температуры ПВХ смягчится достаточно, чтобы вы могли извлечь стакан. В этом деле важно не переусердствовать, чтобы не деформировать ткань;
• извлечь стакан по фрагментам, аккуратно и не задевая материал;
• сделать надрез вокруг стакана, извлечь его и наклеить заплату.

Осмотр

На этапе осмотра выносится вердикт: ремонтировать старый клапан или покупать новый. В первом случае можно продуть его сжатым воздухом, чтобы удалить всю грязь, или же воспользоваться сухой чистой ветошью для этих же целей. Для очистки пружинного механизма от пыли, песка и грязи подойдет мыльный раствор и смазка солидолом.

Замена

Если без замены все же не обойтись, обязательно возьмите клапан с собой в магазин. Не стоит выбирать этот компонент на глаз. Особенно, если речь идет о старых лодках. Резьба нового клапана должна в точности совпадать с «родным» вариантом. Если такой на прилавке магазина нашелся, значит можно продолжать ремонт.

Читайте также: Почему когда трогаешься машина дергается ваз 2110 инжектор 8 клапанов

При установке нового или очищенного старого клапана не рекомендуется закручивать его до упора. Оставьте место для маневра. Дотянуть клапан ключом до нужного положения лучше уже после накачивания баллонов. Так вы увидите, если он все еще спускает воздух. Также чрезмерное усилие может элементарно повредить изделие.

Для дополнительной герметичности резиновую прокладку клапана можно смазать тонким слоем силикона. Делать это нужно очень аккуратно, чтобы он не оказался в других местах лодки.

Видео:Ключ для воздушных клапанов лодки ПВХСкачать

Как поменять сливной клапан на лодке ПВХ?

Сливной клапан, как и воздушный, может выйти из строя. Обнаружить это легко — он начинает пропускать воду. Расскажем, как быть в этом случае:

• для начала нужно выкрутить клапан;
• убедитесь, что он не поврежден механически. В этом случае одной чистки будет недостаточно, придется покупать новый. Если клапан целый и невредимый, нужно очистить его от грязи и других застрявших инородных тел.

Частой причиной того, что в лодке появляется вода, может быть не только клапан, но и образовавшиеся вокруг него щели. Чтобы их устранить, понадобится герметик — им нужно обработать место вокруг клапана. Не будет лишним и слой силикона по резьбе непосредственно перед вкручиванием изделия.

Видео:Решение проблем с клапанами лодок ПВХСкачать

Итоги

Клапан — пусть и небольшой, но незаменимый компонент лодки ПВХ. Поэтому очень важно проводить ее своевременную профилактику. Бережное и аккуратное отношение обязательно продлит срок службы вашего судна.

Что касается клапана, важно, чтобы при хранении он находился в закрытом положении. Прежде, чем надувать лодку, убедитесь, что в резьбе нет песка. При спуске на воду проследите, появляются ли пузырьки. Это значит, клапан пропускает воздух. В этом случае вооружитесь инструкциями, как поменять клапан на лодке ПВХ, и замените его. В этом случае ваше судно прослужит вам долгие счастливые рыболовные годы.

Вопрос — ответ

Вопрос: Как быстро поменять клапан на лодке ПВХ, чтобы не пропускал?

Имя: Дмитрий

Ответ: Работы проводятся на спущенной лодке. Нужен специальный ключ, с помощью которого клапан извлекается из стакана. После этого устанавливается новый клапан, но сразу закручивать его до упора не стоит, лучше после накачивания баллонов. При необходимости прокладку клапана можно смазать силиконом.

Вопрос: Как своими руками подтянуть клапан на лодке ПВХ?

Имя: Даниил

Ответ: Для этого нужно использовать специальный ключ, который есть в ремонтном комплекте или специализированном магазине. В крайнем случае, его можно изготовить своими руками из металлической или пластиковой трубки. Ключом нужно аккуратно вкрутить клапан. До конца сделать это лучше на надутой лодке, чтобы увидеть, пропускает воздух или нет.

Вопрос: Как аккуратно снять клапан с лодки ПВХ, чтобы починить?

Имя: Андрей

Ответ: Сдуть лодку, нащупать основание стакана и зафиксировать в нем ключ, который потом вращать по часовой стрелке. В некоторых случаях для извлечения клапана нужно воспользоваться плоскогубцами или специальным спреем.

Вопрос: Как лучше всего проверить клапан на лодке ПВХ?

Ответ: Мыльным раствором: смешать воду и мыло (можно взять моющее средство). Если видны пузыри — нужен ремонт. Другой способ — надуть лодку до половины, опустить в воду (чтобы клапан был в ней) и посмотреть, есть ли пузырьки.

Вопрос: Из чего состоит и как устроен воздушный клапан на лодке ПВХ?

Имя: Матвей

Ответ: Это зависит от вида клапана. Простая конструкция состоит из стакана, запорной пробки и прорезиненной прокладки. Мембранный клапан имеет механизм push-push.

Видео:Замена и протяжка воздушных клапанов на лодке ПВХ РакетаСкачать

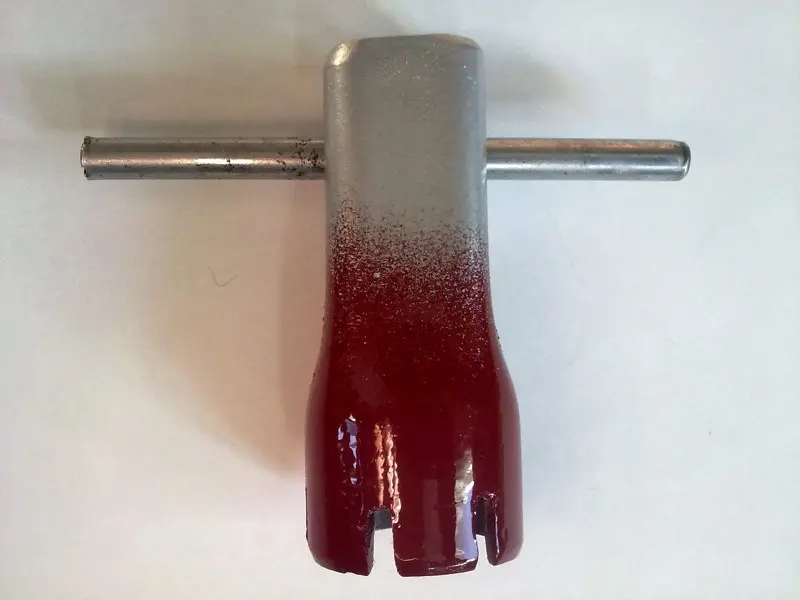

Самодельный ключ для клапанов типа «BRAVO»

Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20.

Насколько мне известно — ключ для клапанов, в комплекте с лодкой из ПВХ, не идёт. Но иногда без него не обойтись, если требуется поменять, отремонтировать или почистить клапан. Клапан типа Bravo работает по принципу механизма шариковой ручки: один раз нажал на шток — он открылся, второй — закрылся. Очень удобная конструкция, но могут быть и сбои. На моей лодке, один из клапанов стал барахлить. Чтобы его закрыть или открыть, приходилось несколько раз, резко тыкать пальцем по штоку. Я принял решение: выкрутить клапан и почистить его от возможного засора.

Ключа у меня не было, а подручными средствами (например корнцангом) пытаться откручивать клапаны производители лодок крайне не рекомендуют. С большой вероятностью, можно повредить рёбра клапана. Тогда он будет испорчен, а извлечь испорченный клапан будет проблематично.

Читайте также: Клапан предохранительный ду125 ру16 рычажно грузовой фланцевый двухрычажный

Специального ключа для клапанов в рыболовных магазинах у нас не найти. Поэтому мне ничего не оставалось, как сделать его самому.
В качестве материала я использовал пластмассовую трубку внутренним диаметром 25 мм, и наружным — 30 мм. В принципе, изготовление ключа из пластиковой трубки — не моя идея. В интернете уже описаны такие случаи. Я же хочу рассказать как точно и быстро сделать разметку на заготовке ключа под пропилы для рёбер клапана.

Тут всё очень просто. Для этого нужно сделать всего несколько действий: Спущенную лодку я затащил на кухню. Зажёг горелку газовой плиты. Нагрев край пластиковой трубки в пламени горелки до лёгкого плавления, я быстро вставил трубку в клапан и слегка прижал. Холодные рёбра клапана, оставили следы на размягчённом торце трубки. Вот и всё. Осталось аккуратно сделать отрезным кругом пропилы по следам вмятин на глубину 10 мм, и сделать отверстия под вороток.

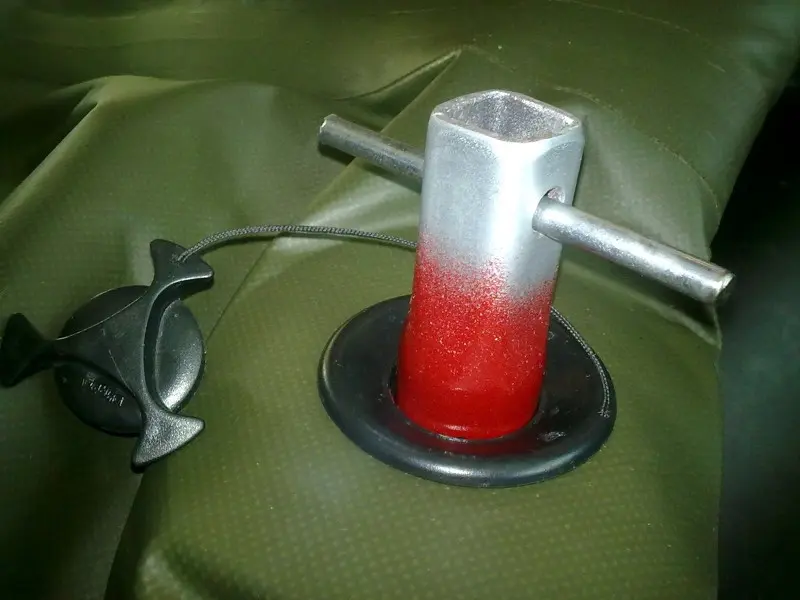

Я не стал крепить вороток на ключе капитально. Думаю, вряд ли мне придёт в голову идея ремонтировать или менять клапан посередине реки или озера. А на берегу, вместо воротка, можно использовать отвёртку, бородок, корнцанг, да что угодно, даже крепкую, сухую ветку.

Выкрутив из своей лодки клапан, я обнаружил на канавках штока, закоксовавшуюся серую массу. Почистив и продув его воздухом, поставил на место. Сейчас он работает исправно. Конечно, ключ можно было заказать и купить через интернет, стоит он от 80 руб. Но зачем покупать, когда его можно сделать за пять минут.

Видео:Ключ воздушного клапана на лодку ПВХ своими руками.Скачать

Клапаны на лодке ПВХ: виды, особенности выбора и замена своими руками

Надувная лодка из ПВХ — решение многих вопросов. Отпадает проблема хранения, решается задача с транспортировкой. Надувные суда исключительно универсальны. Большинство современных крупных кораблей неслучайно оснащены именно ими. Помимо этого лодки ПВХ безопасны в пользовании, устойчивы на воде. Что еще немаловажно, их небольшой вес не требует сверхмощных моторов.

Несмотря на такую полезность этого оборудования оно тоже нуждается в уходе и ремонте. В данной статье поговорим о клапанах.

Видео:пвх лодка клапан 1 ремонт клапана переломился - как открутить по быстрому когда нет ключаСкачать

Клапан: базовая информация

Это немаловажная деталь. Ее основная функция: удерживать воздух и поддерживать внутреннее давление.

Общее устройство:

• Жесткие прокладки (внутренние, внешние)
• «Стакан» — удерживающая часть.
• Механизм регулировки /подачи.
• Заглушка.

Видео:Как поменять воздушный клапан в лодке пвхСкачать

Как работает приспособление?

Воздух поступает по отводной трубке в баллон. Во время подсоединения задействуется «внутренняя кнопка» и он попадает внутрь, а во время отсоединения процесс идет в обратном порядке.

Следует помнить, что одним из общих «недостатков» надувных лодок является их относительная «непрочность» (проколы, разрывы, неисправность клапана). Неисправность клапана это утечка воздуха и как следствие — нерабочее состояние судна.

• В случае повреждения начинайте осмотр с зоны расположения клапанов.
• Остерегайтесь механических повреждений.
• Обеспечьте правильные условия хранения судна.

Видео:замена воздушного клапана без пореза лодки пвхСкачать

Разнообразие клапанов для лодки ПВХ

• Воздушный. Его отличительная черта — простота. В закрытом состоянии определенное положение штыря не позволяет пропускать воздух. Но при нажатии клапан стравливает — лодка освобождается от воздуха. Эти приспособления встречаются наиболее часто на изделиях как отечественного, так и зарубежного производства.
• Лепестковый. Назван так по внешнему виду, тарелка с «лепестками», под давлением изгибающимися в нужном направлении: при наполнении — вниз, при спускании — вверх. Такие механизмы встречаются на надувных суднах компании «Sillinger» (Франция).
• Резиновый («заслонка»). Иногда называется эластичным. Главное достоинство — невысокая стоимость. Часто используется производителями недорогих лодок. Оборотная сторона медали: быстрая изнашиваемость и непрактичность. При попадании даже небольшого количества песка внутрь может произойти частичное спускание.

Видео:Клапана, переходники, ключи для лодок пвх- часть 2Скачать

Критерии выбора

От надежности и качества воздухопропускного механизма зачастую зависит жизнь человека. В этом плане современные, безусловно, «дадут фору» изделиям, установленным на лодках из прорезиненной ткани. Они намного лучше сохраняют нужное давление, имеют дополнительную систему безопасности.

Недостатком старых клапанов была необходимость в постоянном откручивании-закручивании, из-за чего повреждалась резьба, и, в конечном итоге, нарушалась герметичность. В результате все заканчивалось очередной заменой резьбового соединения.

Новые — не нуждаются в постоянном закручивании. Конструкция позволяет проводить стравливание одним нажатием кнопки. Откручивают такой клапан только при необходимости его замены.

• Воздушные — надежные. Не пропускают воздух, доступны для самостоятельного ремонта.
• Лепестковые. Быстрее изнашиваются и ломаются. Их преимущество — цена.

Выбирайте любой, но помните — механизм должен соответствовать определенным критериям:

1. Надежность. Покупая, обязательно обратите внимание на материал, из которого он изготовлен. Правильный материал: каучук, ПВХ.
2. Соответствие цены и качества. Дороже необязательно лучше. Пусть ориентиром в этом случае послужит качество.
3. Устойчивость к внешнему воздействию в различных средах, в том числе и в агрессивной. Особое внимание стоит обратить на влияние солнечных лучей, резкие перепады температур.

Причин несколько:

• Механические повреждения («отслоение» в месте крепления).
• Разрушение, под воздействием внешних факторов (мороз, влага).

Видео:Клапана на лодках ПВХ - Основные виды клапановСкачать

Как вовремя обнаружить неисправность?

Неисправный клапан на «большой воде» – дело совсем нешуточное. Недосмотр и легкомыслие в этом вопросе нередко приводят к серьезным, а иногда к трагическим последствиям. Хорошо если такое приключение обернется лишь испорченным настроением.

Проверка при помощи мыльного раствора

Проконтролировать исправность на самом деле несложно:

• Способ №1. Проверка при помощи мыльного раствора. Приготовьте раствор: вода, мыло, масло. Нанесите его на участок соприкосновения механизма и лодки и на сам клапан. При появлении пузырьков станет понятно — он неисправен.
• Способ №2.Частично накачайте лодку и окуните ее в воду до погружения места с клапаном. Аналогично предыдущему способу — появление пузырьков укажет на поломку.

Чтобы механизм служил дольше:

• Регулярно проводите проверку на герметичность.
• Проверьте место «раскладки» перед накачиванием и убедитесь в отсутствии «колющих-режущих» неожиданностей.
• В обязательном порядке, до накачивания, закройте клапан. Так вы убережете его от попадания песка и прочих посторонних предметов.

Видео:Самодельный ключ для клапана!!!Скачать

Как ликвидировать неисправность?

Для начала избавьтесь от воздуха в баллонах. С помощью специального ключа выверните наружную часть механизма, удерживая внутреннюю (стакан) в состоянии покоя. Движения — против часовой стрелки.

Замененная деталь ввинчивается по часовой стрелке и закрывается пробкой от попадания мусора.

Видео:Травит клапан лодки ПВХ? Решение проблемы без силиконаСкачать

Замена своими руками

Перед началом работы не помешает убедиться в необходимости столь радикальных действий. Возможно, достаточно просто промыть, продуть механизм, а пружину клапана смазать солидолом. Если же реанимировать не удалось, приступайте к его полной замене.

Процесс полной замены потребует определенных знаний и некоторых инструментов:

• Клапанный комплект.
• 2 прокладки (ПВХ).
• Полиуретановый клей (двухкомпонентный).
• Специальный фен для сушки.
• Валик.
• Ацетон.
• Вода, мыло, ветошь.

Пошаговая инструкция:

• Прижмите стакан к земле, и, удерживая его, вставьте ключ в пазы.
• Движение ключа — против часовой стрелки.
• Для извлечения стакана потребуется два надреза опорного кольца (до 10 мм).
• В процессе нагрева феном участка с прокладкой, она должна отклеиться. После этого достаньте ненужный атрибут через отверстие.
• Приготовьте клей строго следуя инструкции. При помощи кисточки нанесите его на внутреннюю поверхность баллона и на основание стакана.
• Дайте клею просохнуть (до 15 мин) после этого нагрейте феном склеиваемые части примерно до 80°С и прижмите их.
• Надрезанные части заклейте при помощи прокладок. Нанесите клей на склеиваемые поверхности. Через тридцать минут, дождавшись полного высыхания, процедуру необходимо повторить. Затем разогреть феном склеиваемые поверхности до 80°С и сильно сжать.
• Закручивать ответную часть в стакан следует не раньше чем через сутки.
• Собрав механизм при помощи ключа, проверьте результат работы (желательно на суше).

Видео:ЗАМЕНА КЛАПАНА НА ЛОДКЕ ПВХСкачать

С ключом и без него

Большинство владельцев лодок ПВХ пользуются «клапанными» ключами, приобретенными в сервисных центрах. И это совершенно правильно.

Есть только одно но: ключ может потеряться, поломаться. Что делать? Для того чтобы не оказаться беспомощным в непростой ситуации, приобретите или найдите металлическую (твердый пластик) трубку диаметром 10-20 мм. Держите ее на всякий случай при себе.

Если магазинный ключ потерян или сломан, воспользуйтесь «трубкой», предварительно вырезав зубья для контакта с внутренней поверхностью клапана. Сверху сделайте отверстие для «воротка».

Видео:Сливные клапана для лодок ПВХСкачать

Какой клей лучше?

Ситуация: клей из «ремкомплекта» засох, пришел в негодность. Необходимо приобрести новый.

Какими принципами руководствоваться при покупке?

Основные требования:

• Термо и влагостойкость.
• Эластичность.
• «Терпимость» к механическим нагрузкам.

Особенно важен первый пункт. Проблемы, связанные с ним, чаще всего возникают летом, при склеивании поверхностей, подвергающихся сильному нагреву.

Клей «Момент» используйте в крайнем случае, при возникновении необходимости в срочном ремонте в походных условиях.

Видео:Травит клапан ПВХ. Что может быть причиной?Скачать

Рекомендации

• Работы, связанные с клеем, лучше проводить в хорошо проветриваемом помещении.
• Защитите свои руки резиновыми перчатками.
• При отсутствии всех необходимых компонентов для ремонта не начинайте его.
• Если клапан не откручивается, необходимо воспользоваться специальной смазкой.
• Если возникли проблемы с кнопкой стравливания — продуйте место ее основания компрессором. Скорее всего, причина в попавшем внутрь песке или грязи.
• Бывают ситуации, при которых «стакан» невозможно вынуть. Приходится резать дно, а затем клеить латки. Во избежание подобных ситуаций в процессе замены крепко держите «стакан» прижимая его к основанию.

Следите за своим надувным судном, периодически проводите профилактический осмотр. Соблюдайте правила хранения, и оно прослужит долго. При возникновении необходимости в ремонте — не спешите, проводите его поэтапно. Переделка зачастую сложнее основного процесса. Отнеситесь к ремонту со всей серьезностью — на кону ваша безопасность.
