Диаметр трубы клапана кив 125

Клапан инфильтрации воздуха (КИВ) предназначен для подачи наружного воздуха в помещения в системах вентиляции, как с принудительным, так и с естественным побуждением.

Клапан инфильтрации воздуха КИВ-125 является самостоятельным приточным вентиляционным устройством и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций.

По сравнению с проветривателями и клапанами устанавливаемыми в окна КИВ имеет ряд преимуществ:

• не нарушает конструкции стеклопакета;
• не усложняет установку окон и не увеличивает их стоимость;
• может устанавливаться в любое время, даже после ремонта;
• Возможна поэтапная установка;
• не ухудшает внешний вид окна;
• не загромождает светопрозрачные поверхности;
• может располагаться в любом месте наружной стены;
• клапан КИВ можно устанавливать в помещениях вообще не имеющих окон.

Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длинной до 1 м (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается тепло-шумоизоляция. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов КИВ в зимний период на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана.

Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки. Наружная решетка с сеткой задерживает листву, тополиный пух, насекомых. Тепло-шумоизоляция предотвращает распространение холода по толще стены и снижает уличный шум. Заслонка в оголовке клапана регулирует количество поступающего воздуха.

Видео:🔴 ПРИТОЧНЫЙ КЛАПАН КИВ-125 (КПВ-125)Скачать

Установка клапана

Где устанавливается клапан КИВ.

• В жилых комнатах;
• В комнатах с постоянным нахождением людей;
• В помещениях с камином;
• В котельных;
• В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ.

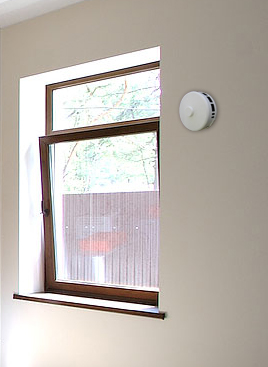

Клапан КИВ следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Так, как при этом клапан:

• попадает в зону действия отопительного прибора;
• не виден за шторой;
• улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора;
• удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ.

КИВ не следует устанавливать в помещениях, где выделяются запахи, влага и т. п. Из этих помещений нужно делать вытяжку:

• кухня;
• санузел;
• помещение для курения;
• коридор;
• гардероб

Если все же требуется установить КИВ в помещении, где выделяются запахи или влага , то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать «зацикливания» потока.

ВИД ПРИТОЧНОГО КЛАПАНА С ФАСАДА

Видео:Обзор клапана приточной вентиляции КИВ-125Скачать

Конструкция и размеры

4. Внутренняя часть оголовка с заслонкой

6. Пластиковый канал (труба) диаметром 133 мм

Читайте также: Сколько надо антифриза в дэу нексия 16 клапанов

8. Наружная аллюминиевая решетка с сеткой

Видео:Обзор приточного клапана КИВ-125 или КПВ-125. Часть 1.Скачать

Наружная решетка

Наружная решетка предназначена для защиты от насекомых, тополиного пуха, листвы и пр. Представляет собой круглую литую алюминиевую решетку с наклонными лопастями предотвращающими попадание атмосферных осадков внутрь трубы клапана.

С внутренней строны решетки установлена мелкая сетка.

Видео:Не ставьте приточный клапан ! Результат в -20Скачать

Пластиковый канал (труба)

Пластиковый канал (труба) предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.
Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

• предотвращение «расползания холода» от пластикового канала к внутренней поверхности стены;
• поглощение шумов проходящих через канал. При установке клапанов КИВ в жилых комнатах теплошумоизоляция поглощает большую часть уличных шумов попадающих в пластиковый канал. При установке в котельной загородного дома теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.

Стандартная длинна пластикового канала 1000 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.

Стандартная длинна тепло-шумоизоляции 312 мм. Если длинна канала позволяет, то возможно увеличение длинны теплошумоизоляции, что дополнительно увеличит шумопоглощающие свойства.

При монтаже клапана КИВ теплощумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ или (60 мм от края канала).

Видео:57 . Приточный клапан КИВ-125 QUADRO ( установка)Скачать

Внутренний оголовок

Внутренний оголовок клапана КИВ предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.

Внутренний оголовок состоит из:

• внутренней части с заслонкой и уплотнительным кольцом;
• узла регулировки;
• фильтра;
• крышки оголовка;
• регулирующей ручки.

Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.

Узел регулировки позволяет открывать и зарывать заслонеу при помощи ручки или шнура.

Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли.

Крышка оголовка съемная имеет шкалу показывающую степень открытия заслонки.

При помощи регулирующей ручки можно легко открывать и закрывать заслонку КИВ.

Видео:Установка приточных вентиляционных клапанов в частном доме своими руками [№59]Скачать

Клапан инфильтрации воздуха КИВ-125

Видео:Vakio KivPro - приточный клапан. Обзор и сравнение с КИВ 125.Скачать

Что такое клапан инфильтрации воздуха КИВ-125

Компания «Сантехстрой-Комплект» предлагает сотрудничество
Дилерам и Монтажным организациям в регионах.

Поставка , монтаж и эксплуатация оборудования для систем вентиляции.

Наша компания предоставляет персонального менеджера который ответит на все Ваши вопросы, поможет подобрать необходимое оборудование

Вам необходима помощь? Звоните

Видео:Особенности монтажа и эксплуатации приточного клапана КИВ-125 или КПВ-125. Часть 3.Скачать

Клапан для наружного воздуха КИВ 125 — Чистый воздух без сквозняков

Клапан инфильтрации воздуха КИВ 125 — предназначен для подачи свежего воздуха в жилые и рабочие помещения. При этом КИВ-125 обеспечивает защиту помещения от насекомых, шума, пыли и регулировку количества поступающего воздуха. Клапан КИВ 125 является самостоятельным приточным вентиляционным устройством. Это позволяет устанавливать КИВ-125 практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие эксплуатационные характеристики оконных конструкций. Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки, обеспечивающей комфортное проветривание и поступление воздуха без сквозняков, шума и пыли.

Системы организованного притока через специальные устройства, установленные в стенах, были очень широко распространены еще в дореволюционной России и скандинавских странах. Дальнейшее развитие вентиляции жилых помещений в нашей стране, к сожалению, свелось к вентиляции за счет плохого качества столярных изделий (окон) и строительных конструкций, что нашло свое отражение в Строительных нормах и правилах (СНиП).

С появлением новых технологий в производстве оконных конструкций, а также с ужесточением стандартов на воздухо и шумопроницаемость окон, естественный приток перестал обеспечивать потребности людей в свежем воздухе. В таких помещениях душно, ухудшатся самочувствие, проявляются заболевания, долго держатся неприятные запахи из кухни и санузлов. Люди пытаются избавиться от этих проблем путем проветривания помещений через оконные форточки, из-за чего теряется весь смысл использования герметичных окон.

Читайте также: Nissan almera g15 регулировка клапанов

Первыми попытками решить вопрос притока воздуха стали специальные оконные клапаны. Однако по сравнению с клапанами устанавливаемыми в окна, КИВ 125 имеет ряд важных преимуществ, которые заставляют серьезно обратить внимание на использование технологии клапанов инфильтрации:

1. не нарушает конструкции стеклопакета и не закрывает полотно стекла
2. не усложняет установку окон и не портит внешний вид фасада здания
3. может устанавливаться в любое время, даже после ремонта
4. обеспечивает пылевую защиту и тепло-шумоизоляцию
5. не ухудшает внешний вид окна и не виден за шторами
6. может располагаться в любом месте наружной стены
7. простой и удобный в эксплуатации и обслуживании.

Видео:💥Как Разобрать Приточный Клапан КИВ-125Скачать

Конструкция и размеры клапана КИВ-125

Применение клапана КИВ 125:

Клапан КИВ 125 — предназначен специально для подачи свежего воздуха в системах механической вытяжной вентиляции.
С помощью клапана КИВ можно подавать до 8 l/s воздуха без сквозняков при перепаде давлений до 10 Pa при наружной температуре -20°C, при условии, что клапан установлен в стене над батареей отопления.
Поток воздуха регулируется бесступенчато с помощью регулировочной кнопки на крышке клапана или регулировочного шнура.

Характеристики клапана КИВ 125:

• устанавливается в стене
• бесступенчатая регулировка воздушного потока
• теплоизолированная крышка клапана
• хорошая звукоизоляция (∅ 125)
• моющийся фильтр
• равномерное распределение воздуха
• полное закрытие клапана можно предотвратить удалив заглушки из регулирующего узла
• особо прочный впускной канал может монтироваться еще в процессе изготовления бетонных элементов строения

Устанавливается над окном и батареей или на соответствующей высоте на стене. Толщина стены может быть 80 — 400 mm. При необходимости впускной канал укорачивается.
Каждый клапан КИВ снабжен указаниями по установке и эксплуатации.

1. Регулировочная кнопка: ABS-пластмасса.
2. Крышка: ABS-пластмасса, теплоизолирована.
3. Фильтр PPI-15.
4. Регулирующий узел: ABS-пластмасса и полиамид.
5. Корпус: ABS-muovia.
6. Уплотнение из термопластичной резины (∅ 125).
7. Впускной канал ∅ 133/125: PEH-пластмасса
8. Шумоглушитель из минеральной ваты (∅ 125).
9. Наружная решетка US-AV, алюминевое литье, сетка от насекомых
Пластмассовые части белого цвета, впускной канал -черного.
Клапаны размером ∅ 100 mm поставляются без шумоглушителя.

Конструкция и размеры клапана кив 125
Маркировка изделия

Изделие КИВ
размер 125
Отдельно поставляемый наружный шумоглушитель UA

Видео:Установка приточного вентиляционного клапана КИВ-125.Скачать

Конструкция клапана инфильтрации воздуха КИВ 125

Наружная решетка предназначена для защиты от насекомых и листвы. Представляет собой круглую литую алюминиевую решетку с наклонными лопастями, предотвращающими попадание атмосферных осадков внутрь трубы клапана КИВ-125. С внутренней стороны решетки установлена мелкая сетка.

Оголовок клапана КИВ 125 предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.

1. внутренней части с заслонкой и уплотнительным кольцом
2. узла регулировки
3. фильтра
4. крышки оголовка
5. регулирующей ручки

Фильтр	Регулирующая ручка	Оголовок в сборе	Вид со стороны канала

Пластиковый канал (труба) — предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.

Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

Поглощение шумов, проходящих через канал. При установке приточных клапанов КИВ-125 в жилых комнатах, теплошумоизоляция поглощает большую часть уличных шумов, попадающих в пластиковый канал.

Читайте также: Элемент термостата гранта 16 клапанов

При монтаже — приточного клапана КИВ 125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ (60 мм от края канала).

Стандартная длина — пластикового канала приточного клапана КИВ-125 1000 мм, но возможна заводская нарезка по 400, 500, 600 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.

Стандартная длина теплошумоизоляции приточного клапана 312 мм.

Видео:УСТАНОВКА приточного клапана ЗА 10 МИНУТ! ◕◕ МОНТАЖ ПРИТОЧНОГО КЛАПАНА ЗА 10 МИНУТ!Скачать

Где устанавливается клапан КИВ 125

1. В жилых комнатах.
2. В комнатах с постоянным нахождением людей.
3. В помещениях с камином.
4. В котельных.
5. В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ-125

Клапан КИВ 125 следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Так, как при этом клапан:

1. Попадает в зону действия отопительного прибора.
2. Не виден за шторой.
3. Улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора.
4. Удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ-125.
КИВ не следует устанавливать в помещениях, где выделяются запахи влага и другие вредности.

Из этих помещений нужно делать вытяжку:
1) кухня
2) санузел
3) помещение для курения
4) коридор
5) помещения, где образуются вредности.

Видео:Преимущества и недостатки клапана КИВ-125 или КПВ-125. Часть 2.Скачать

Аэродинамические характеристики и снижение шума КИВ 125

Аэродинамические характеристики клапана представлены на рис.2. В процессе эксплуатации может возникнуть необходимость в минимальном проветривании при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». Для этого в лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Снижение шума также обеспечивается специальной конструкцией пластикового канала клапана. Исследования (имеется подробный протокол испытаний) проводились при открытой заслонке в оголовке клапана. Снижение уровня белого шума dL, дБА составляет 38,9 на расстояние 0,1м и 53,3 на расстоянии 2м от КИВ. Снижение уровня эталонного транспортного шума dL, дБА составляет 33,6 на расстояние 0,1м и 48,6 на расстоянии 2м от КИВ.

Видео:Обзор клапана вентиляции в частном доме | Клапан КИВ-125Скачать

Эксплуатация КИВ-125

Регулировка количества поступающего воздуха осуществляется с помощью ручки или шнура, в случае если клапан расположен высоко. Степень открытия регулирующей заслонки определяется по шкале.Обслуживание клапана КИВ производится по мере его засорения, один или два раза в год, и заключается в чистке фильтра (при необходимости и внутренней части КИВ) с помощью щетки или пылесоса.

Видео:Самодельная приточная вентиляция модификация КИВ-125Скачать

Технология монтажа КИВ 125

Клапан КИВ-125 с минимальными затратами монтируется как в строящихся зданиях, так и в уже отремонтированных и готовых к проживанию помещениях.

В случае готовых помещений КИВ 125 устанавливается в отверстие в стене, которое делается с помощью установки алмазного бурения. Пробурив отверстие диаметром 133 мм можно установить клапан без последующей заделки отверстия вокруг трубы. При этом повреждения отделки минимальны и легко скрываются.

При строительстве новых зданий пластиковый канал КИВ закладывается в стены заранее, а установка внутренней части клапана осуществляется после отделочных работ. Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.
