Диаметр цилиндра у домкрата

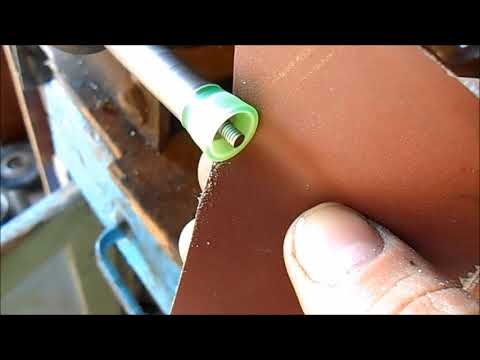

Видео:ремонт домкрата подкатного за 10 минутСкачать

Классификация гидравлических домкратов и их выбор, обзор, сравнение

Преимуществом любой гидравлической системы является преобразование меньшего усилия в большее. Благодаря этому принципу большое распространение получил гидравлический домкрат. Перед ознакомлением с их классификацией необходимо узнать принцип работы и основные компоненты.

Видео:ЛАЙФХАК для домкрата. а чтоб не сопливил )Скачать

Конструкция гидравлического домкрата

В основу работы системы положен закон Паскаля, согласно которому рабочая жидкость оказывает равномерное давление по всей площади. Для практической реализации самая простая схема должна иметь два компонента – рабочий цилиндр и плунжер.

С помощью системы нагнетания в малом поршне создается равномерное давление, которое по каналу передается в большой. В результате этого суммарное воздействие на шток (плунжер) возрастает, в результате чего он начинает подниматься. Т.е. фактически приложенное малое усилие способно выдержать значительную нагрузку на больших площадях ручного устройства.

Самый простой гидравлический домкрат должен содержать следующие компоненты устройства:

• привод-поршень. В нем размещается рабочая жидкость и система увеличения давления на нее – механическая или электрическая;
• гидравлический распределитель. Он распределяет созданное усилие в определенном направлении. В домкратах применяются линейные модели;
• масляный фильтр. Необходим для очистки рабочей жидкости от возможного загрязнения или предотвращения образования зон с повышенной густотой;
• клапан сброса давления. После достижения требуемой высоты плунжера следует вернуть его в исходное положение. За эту функцию отвечает клапан;
• насос. С его помощью происходит нагнетание масла. В зависимости от эксплуатационных качеств домкрата он может быть шестереночным, пластинчатым или поршневым.

Автомобильные модели делают исходя из принципа – чем проще, тем лучше. В их схеме имеется рабочий и основной поршень. Для обеспечения работоспособности устанавливают фильтр и клапан сброса давления. Двухплунжерные изготавливаются для промышленных нужд или при значительных нагрузках на рабочую поверхность поршня.

Грузоподъемность гидравлических домкратов может варьироваться от 2 до 200 тонн. Это зависит от области применения и их типа.

Видео:Как работает гидравлический домкрат?Скачать

Классификация гидравлических домкратов

Относительно простой принцип работы подъемных устройств позволяет изготавливать различные модели и типы. Их область применения может быть бытовой, промышленной или коммерческой. Во многом это определяется конструкцией.

Одним из преимуществ домкратов являются небольшие габариты и возможность применять несколько схем подъема грузов. Важно первоначально определиться с основными параметрами, чтобы подобрать оптимальную модель. Также нужно помнить и об условиях эксплуатации – температуре в помещении, максимальной нагрузке на рабочий поршень и т.д.

Гидравлический домкрат может быть нескольких видов, но среди множества конструкций можно выделить следующие:

• бутылочный. Состоит из вертикального плунжера, который соединен с системой нагнетания рабочей жидкости. Отличается небольшими размерами и надежностью в работе;
• телескопический. В качестве рабочего штока применяется телескопический поршень. Он может быть включен в комплектацию бутылочной конструкции. Это позволяет увеличить максимальную высоту подъема груза;
• двухштоковый. Отличается наличием второго поршня, который позволяет увеличить максимальную грузоподъемность;
• подкатные. Применяются для поднятия грузов, которые изначально имеют небольшой клиренс;
• специальные модели. Они предназначены для выполнения специальных задач. Могут быть зацепные, ромбовые двухуровневые.

Двухштоковый домкрат можно встретить в комплектации автомастерских, производственных цехов. Помимо подъема грузов они используются для гнутья металлических конструкций. Благодаря плавному ходу происходит процесс контролируемой деформации.

Благодаря несложному устройству конструкция может быть отремонтирована своими силами. Исключения составляет деформация плунжера.

Видео:Ремонт бутылочного домкрата BERGER. Замена уплотнителя плунжера, запорного клапана. ПрокачкаСкачать

Параметры выбора гидравлических домкратов

После определения оптимального типа необходимо правильно подобрать гидравлический домкрат. Для этого нужно знать его основные эксплуатационные и технические характеристики. Предварительно ознакомиться с ними можно в содержании паспорта оборудования.

На первом этапе следует выяснить максимальный вес груза, который необходимо будет поднимать. Важно правильно обеспечить распределение нагрузки на поверхность рабочего поршня. Поэтому в некоторых случаях может понадобиться не один домкрат. Альтернативным вариантом является приобретение двухштокового с лучшим показателем устойчивости.

Зная устройство каждой модели и ограничения по применению можно заранее определиться с их выбором. После этого приступают к анализу остальных параметров:

• высота подъема;
• минимальное расстояние от верхней поверхности рабочего цилиндра до основания в сложенном состоянии;
• состав рабочей жидкости. Рекомендуется использовать масло с минеральными добавками. Это расширяет диапазон рабочих температур;
• усилие на привод;
• тип привода – механический или электрический;
• габариты

В некоторых промышленных и полупрофессиональных домкратах есть возможность установки насосов для создания давления в рабочем поршне. Но бутылочные не обладают такой функцией – для нагнетания масла применяется рычажная система.

Также учитывается скорость сбрасывания давления. Это определяется характеристиками клапана. Рекомендуется приобретать домкраты с двухсторонним клапаном, который относительно быстро возвращает плунжер в исходное положение.

В видеоматериале описывается устройство различных гидравлических домкратов:

Видео:Набор для ремонта домкрата 5т ШААЗ.Скачать

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Читайте также: Пневматические цилиндры одностороннего действия возвращаются в исходное положение

Видео:Ремонт манжеты домкратаСкачать

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

6. Резервуар хранения масла.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Видео:самодельная гидравлика из домкрата для кузовного ремонта часть2Скачать

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Видео:Домкрат не поднимает. Ремонт гидравлического домкрата. Заправка домкрата. Проверка под нагрузкой.Скачать

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Видео:Домкрат цилиндр с полым штокомСкачать

Ремонт и обслуживание.

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Видео:Как работает гидравлический домкрат? Устройство гидравлического домкрата.Скачать

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

• Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
• Затем его кладут набок, заливной пробка должна оказаться сверху
• Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
• Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
• На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Видео:Ремонт спускающего подкатного домкратаСкачать

Домкрат. Назначение, виды, характеристики и выбор

Точное позиционирование габаритных деталей по высоте, техническое обслуживание автомобилей с необходимостью подъема его кузова, узлов и агрегатов над опорной поверхностью требуют наличия специально разработанного для этих целей механизма под названием домкрат.

Это устройство знакомо каждому автолюбителю.

Кроме того, большинство его разновидностей можно встретить в сервисных центрах и шиномонтажках.

Читайте также: Газон некст двигатель ямз сколько цилиндров

Видео:Как разобрать домкрат, открутить подошву от цилиндраСкачать

Назначение и принцип действия домкрата

Основное назначение домкрата – подъем опирающегося на него груза на небольшую высоту.

Работа механизма наиболее показательна в гидравлических моделях, где в основе лежит принцип сообщающихся сосудов и реализуется закон Паскаля.

Все виды домкратов объединяет одно свойство – использование при работе рычага в том или ином виде.

Для гидравлических моделей это, соответственно, гидравлический рычаг.

По своей сути домкрат – технически несложный механизм.

От других грузоподъемных устройств он отличается мобильностью и тем, что располагается непосредственно под грузом, а при работе не требует вспомогательных устройств, например, цепей или канатов.

• В строительстве, например, при подъеме частей сооружения, больших блоков.
• При ремонте автомобилей. Незаменим при выполнении шиномонтажа, где его используют для приподнимания кузова автомобиля, что позволяет освободить колесо от веса транспортного средства.

• Как подъемник для перемещения, монтажа габаритных деталей и оборудования на опоры.

Каждый из видов домкратов имеет уникальную конструкцию, и создан под выполнение конкретных задач.

Видео:гидронасос из домкрата часть1Скачать

Устройство и характеристики

Классический гидравлический домкрат состоит из следующих элементов:

• Резервная емкость с рычажной системой, посредством которой выполняется нагнетание рабочей жидкости в основной цилиндр.
• Рабочий цилиндр с поршнем, который поднимается с поступлением достаточного объема жидкости.
• Подхват – верхняя часть поршня, предназначенная для упора в поднимаемый объект. Этот элемент зачастую дополнен передвигающейся по высоте относительно штока поршня насадкой, предназначенной для предварительного упора подхвата без задействования гидравлической системы.

• Опорное основание – подошва корпуса.

Кроме того, в конструкции предусматривается наличие нескольких клапанов:

• Клапан накачки – отвечает за перемещение жидкости из резервной емкости в рабочий цилиндр, блокируя ее обратное движение.
• Предохранительный клапан – предотвращает перегрузку домкрата. Работает, как перепускной клапан в гидросистеме.

Материал

Тут все зависит от конструкции и грузоподъемности домкрата.

Подкатные модели для легковых автомобилей зачастую алюминиевые, в то время как для грузовых гидравлических вариантов используется закаленная сталь и чугун.

Материал и его толщина напрямую влияют на грузоподъемность механизма в целом.

Размеры, вес и грузоподъемность домкратов

Грузоподъемность домкрата – его основная характеристика, которая определяется конструкцией.

Как правило, чем больше размеры этого механизма, тем большая его грузоподъемность.

Так бутылочная гидравлическая модель с грузоподъемностью 2 тонны при своей небольшой высоте (в среднем 150 — 180 мм) весит 2 – 3 кг.

В это же время рассчитанный на эту же грузоподъемность реечный длинный вариант может иметь высоту до 1 метра и более, а его вес составляет около 10 — 15 кг.

Все упирается в конструкцию и назначение изделия.

Наиболее грузоподъемные среди домкратов – гидравлические, где отдельные модели способны поднимать и удерживать вес до 100 тонн.

Винтовые же обладают наименьшей грузоподъемностью – до 1 тонны.

Ход штока

Еще одна характеристика, которая обязательно учитывается при выборе – высота подъема домкрата.

Представляет она собой максимальное расстояние между верхней точкой подхвата и опорой изделия.

Является суммой следующих характеристик:

• Высота подхвата – наименьшее расстояние между верхней точкой подхвата и опорой основания. Проводя параллель с автомобилем – его клиренс.
• Рабочий ход штока – наибольшее расстояние между верхним и нижним положением домкрата (по вертикали).

Ход штока напрямую определяет высоту, на которую возможно осуществить подъем груза относительно первоначальной точки расположения.

Видео:разбор гидравлического домкратаСкачать

Виды домкратов и их цена

По принципу работы различают следующие основные виды домкратов:

Механический

Технически простое подъемное устройство, которым в большинстве случаев комплектуются легковые автомобили. В основе работы лежит приложение механического усилия по перемещению рабочего механизма, например, винтовой шпильки.

Гидравлический

Работает посредством перекачивания в рабочую полость жидкости, например, гидравлического масла или тормозной жидкости. Одноклапанные модели оборудуются исключительно клапаном, препятствующем обратному оттоку жидкости, а двухклапанные варианты дополнительно оснащаются перепускным страховочным клапаном, который предотвращает повреждение самого домкрата в случае превышения допустимой нагрузки.

Пневматический

Подъемный механизм приводится в действие накачиванием в его полость воздуха.

Некоторые модели способны работать от выхлопных газов автомобиля (подключаются к выхлопной трубе), промышленный же воздушный вариант требует наличия производительного компрессорного оборудования.

Электрический

Это больше не вид домкрата, а способ приведения в действие рабочего механизма. Иными словами, даже механические модели, где механическое усилие прикладывает вал электродвигателя, можно считать электрическими. Некоторые модели могут работать от автомобильного прикуривателя.

Электрогидравлический

Гидравлика приводится в действие электроприводом. Яркий пример предыдущего пункта. Некоторые модели оснащаются в дополнение и ручным приводом.

Пневмогидравлический

Гидравлика приводится в действие воздушным компрессором.

По конструкции выделяются следующие типы домкратов:

Ромбический

Инструмент пантографного типа – чистая механика.

Подъемная часть напоминает формой ромб, где каждая сторона подвижно соединяется с соседней.

Боковые противоположные углы смыкаются вращением шпильки, из-за чего верхний и нижний углы расходятся.

Другие названия — трапециевидный домкрат, трапеция.

Таблетка

Гидравлическая часть в виде низкопрофильного цилиндра, подключается к отдельному гидроприводу.

Стоимость начинается с отметки 3,5 тыс. рублей, и зависит от грузоподъемности.

Реечный

В основе лежит зубчатая рейка, по которой движется подъемный механизм. Еще один представитель механики. Цена – от 3 тыс. рублей.

Клиновой

Приводом может выступать механика или гидравлика.

Другое название – разжимной клин.

Стоимость – в районе 10 тыс. рублей и выше.

Бутылочный

Получил название из-за конструкции с резко выделяющимся основным рабочим цилиндром. В основе работы преимущественно гидравлический принцип.

Читайте также: Стучит в первом цилиндре

Такой домкрат часто называют телескопическим, так как шток в исходном положении спрятан в цилиндр, буквально, как колена у телескопической удочки.

Бывает одноштоковый и двухштоковый.

Последний вариант носит еще одно название – двухплунжерный, и примечателен он тем, что ход его штока вдвое превышает этот показатель у аналогичной одноштоковой модели.

Иногда встречаются трехштоковые версии.

Рычажной

В основе конструкции рейка, которая выдвигается посредством качающегося приводного рычага.

Стоимость – 3 тыс. рублей и выше.

Винтовой

Вращение винта преобразуется в поступательное движение подъемной площадки.

Тянущий

Используют в работе тянущее усилие. Для подъема грузов подвешиваются к прочной опоре.

Используются также для стягивания металлоконструкций, частей корпуса судов. Некоторые модели имеют крюк или другой механизм для фиксации груза, установленный прямо на шток. Цепной вариант предполагает крепление крюка (крюков) к штоку за проушину посредством прочных цепей. Стоимость не редко доходит до 100 тыс. рублей и более.

Подкатный

Классическое исполнение – установленный на станину с колесиками поднимающийся рычаг, оборудованный упорной пятой. Приводится в движение горизонтальным гидравлическим цилиндром.

Такая конструкция получила название “лягушка”.

Еще один вариант – ножничный, где механизм складывается в корпус — станину, подобно ножницам.

В продаже встречаются модели с переключателем режимов подъема и опускания.

Подобный передвижной домкрат используют для работы с автомобилями, бывает коротко-, средне- и длиннобазный, а подбирается в зависимости от глубины расположения пятаков транспортного средства, в которые и упирается подхват при подъеме.

Стоимость – от 1 тыс. рублей.

Домкрат «Сельсона»

Это своеобразная подушка с резинокордной оболочкой, которая при подаче воздуха увеличивается по высоте.

Подобный надувной домкрат стоит достаточно дорого — в районе 30 – 35 тыс. рублей.

По назначению, наиболее популярны следующие домкраты:

Автомобильный. Применяется при ремонте машин, в шиномонтаже.

Кабельный. Грузоподъемный механизм особой конструкции, предназначенный для подъема кабельных барабанов.

Тепловозный. Для подъема товарных и пассажирских вагонов, а также локомотивов.

Путевой. Для подъема отдельных элементов, а также собранной конструкции рельсо-шпальной решетки.

Компенсатор усадки. Винтовой вариант, используемый при строительстве деревянных домов и построек из сруба.

Для мебели. Технически простое изделие в виде рычага, при помощи которого элементы мебели слегка отрываются от пола, а в образованный просвет вставляются так называемые транспортные платформы, входящие в комплект.

Подобные наборы созданы для самостоятельной транспортировки мебели.

Видео:Ремонт подкатного гидравлического домкрата.Скачать

Специализированные домкраты

Следующие инструменты используют в основном при ремонте автомобилей:

Опрокидыватель авто

Предназначен для подъема автомобиля с боку, с упором на противоположные установке механизма колеса.

Ремонтная подставка

Также известная, как автомобильная стойка – устройство выполняющее страховочную функцию для дополнительного удержания, поднятого другими устройствами, авто. Подставка опорная под автомобиль предотвращает его падение, жестко фиксируясь на заданной высоте. Для подъема грузов не предназначе

Трансмиссионная стойка домкрат

Используется для установки и демонтажа КПП автомобиля.

Такой трансмиссионный вариант – оборудование специфическое и узконаправленное.

Ямный

Вспомогательный механизм для вывешивания осей авто на яме или ножничном подъемнике. Другое название — канавный домкрат.

По конструктивным особенностям различают:

• Двухступенчатыйс двумя подхватами, расположенными на разной высоте. Такой двухуровневый механизм бутылочного типа комбинирует в себе классический и низкоподхватный домкрат, описанный ниже.

• С низкой лапой — имеет минимальную высоту подхвата, вплоть до 20 и менее миллиметров. Характерная особенность – выступающая в сторону подхватная лапа, которая подцепляет груз под его нижний край. Отсюда еще одно название — зацепной домкрат.
• Низкопрофильный – для поднятия авто с небольшим клиренсом.

Исключительно условно домкраты можно разделить на:

• Бытовые– относительно дешевые модели, предназначенные для подъема грузов с небольшим весом, в частности – легковых автомобилей. Это так называемые гаражные домкраты – недорогие механизмы, позволяющие производить самостоятельный ремонт транспортных средств в домашних условиях, включая замену колес. В общем речь идет о бюджетных изделиях.
• Профессиональные– гидравлические усиленные конструкции, предназначенные для быстрого подъема легких и тяжелых грузов. Используются в современных сервисных центрах, ремонтных мастерских и даже на промышленных предприятиях. Сюда входят и узкоспециализированные модели.

Видео:Подкатной домкрат .Устройство и ремонт до мелочей .Ч -1 the hydraulic JacksСкачать

Аксессуары

К домкрату в свободной продаже можно найти различные аксессуары, например, резиновую накладку на подхват, опору и адаптер.

Последний представляет собой две опорные площадки, закрепленные на планке, которая, в свою очередь, устанавливается на штоке.

Это своеобразный домкратный “разветвитель”.

Видео:Ремонт китайского подкатного домкрата.Скачать

Преимущества и недостатки разных домкратов

У каждого типа домкратов есть плюсы и минусы, которые и определяют целесообразность их использования в конкретных ситуациях:

• Реечные – подходят для работы с низко расположенными грузами, но неустойчивы, имеют небольшую площадь опоры, а также неудобные габариты. Для подъема автомобиля, последний должен иметь специальные выемки в днище.
• Ромбические винтовые – компактные в сложенном состоянии, надежные, устойчивые. Но для них характерна небольшая высота подъема.

• Гидравлические – устойчивые, компактные и удобные, обеспечивают быстрый и легкий подъем груза. Кроме того, обладают большим показателем КПД, имеют высокий показатель грузоподъемности. Но требуют регулярного техобслуживания, имеют непродолжительный срок службы, и не способны поднимать груз на большую высоту.
• Пневматические – простые в эксплуатации, устойчивые на любом грунте. Одновременно подушки легко повреждаются о режущие или острые предметы. При использовании сжатого воздуха требуют отдельного компрессора.

Выбор домкрата следует производить исходя из того, какие именно задачи планируете решать с помощью этого инструмента.

🔥 Видео

Ремонт гидравлического домкрата. Причины неисправности и способы их устраненияСкачать

Подкатной гидравлический домкрат не поднимает? Ремонт за 5 минут!Скачать

Как правильно и быстро прокачать бутылочный гидравлический домкратСкачать
