ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.

Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.

Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).

Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.

Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Содержание

Автомобильный двигатель ЗМЗ-402.10
Двигатели на автомобиль ГАЗ 24
ЗМЗ 24Д и ЗМЗ 2401
Общее описание
Технические характеристики ЗМЗ 24Д и ЗМЗ 2401
ЗМЗ 402 и ЗМЗ 4021
Отличие двигателей ЗМЗ 402 от ЗМЗ 24
Форкамерный двигатель ЗМЗ 4022.10
Неисправности, присущие моторам серии ЗМЗ 24
Задний коренной подшипник
Постель распределительного вала
Шестигранный привод масляного насоса
Шестерня распределительного вала
Верхние втулки шатунов (под поршневой палец)
📽️ Видео

Видео:НАСТОЯЩАЯ ГЕОМЕТРИЯ ДВИГАТЕЛЯ B/SСкачать

Автомобильный двигатель ЗМЗ-402.10

Двигатель карабюраторный, бензиновый, с рядным расположением цилиндров и верхним расположением клапанов.

Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.

В двигателе применены блок из алюминевого сплава, отливаемый в кокиле или под давлением, система охлаждения с приводом охлаждающей жидкости в блок по двум напорным каналам, усовершенствованные механизмы газораспределения и детали цилиндропоршневой группы.

Видео:(0.02 мм) ДВЕ СОТКИ которые СПАСУТ твой двигательСкачать

Двигатели на автомобиль ГАЗ 24

Легковой автомобиль ГАЗ 24 разрабатывался в середине 60-х годов двадцатого века, а в июле 1970 года уже полностью заменил предшественника ГАЗ 21. Соответственно, для новой «Волги» был создан совсем другой двигатель внутреннего сгорания, который собирался на Заволжском моторном заводе.

Читайте также: Блок цилиндров камаз 4308

Классический автомобиль ГАЗ 24

Прототипом двигателей внутреннего сгорания (ДВС) ЗМЗ 24Д и ЗМЗ 2401 служил мотор ГАЗ 21. Новый мотор принципиально были схож с силовым агрегатом «двадцать первой «Волги» и даже внешне похож на него. Но детали двигателей почти все были разные, и не взаимозаменяемы между собой в основной массе.

Видео:РАСТОЧКА БЛОКА ЦИЛИНДРОВ и процесс подготовки.Скачать

ЗМЗ 24Д и ЗМЗ 2401

Общее описание

ЗМЗ 24Д – 8-клапанный четырехтактный четырехцилиндровый двигатель, имел верхнее расположение клапанов и нижнее расположение распределительного вала. Блок цилиндров и головка блока цилиндров (ГБЦ) были отлиты из алюминиевого сплава AL 4. ДВС предназначался для работы на бензиновом топливе Аи-93. Мотор ЗМЗ 2401 обладал такими же характеристиками. В отличие от ЗМЗ 24Д, ЗМЗ 2401 работал на бензин А-76. Топливная система оснащалась двухкамерным карбюратором К 126Г.

В свое время применение алюминиевого блока цилиндров (БЦ) и головки блока являлось новшеством и считалось передовой технологией. «Двадцать четвертые» моторы просуществовали без каких-либо изменений до 1985 года, когда на смену им пришло новое поколение двигателей ЗМЗ 402 и ЗМЗ 4021.

Заволжский моторный завод продолжал выпуск ЗМЗ 24Д и ЗМЗ 2401, но в качестве запасного агрегата. Новые модели ГАЗ 2410 и их модификации с 1987 года комплектовались только новыми двигателями.

Технические характеристики ЗМЗ 24Д и ЗМЗ 2401

Двигатели «двадцать четвертой» серии обладали следующими характеристиками:

Количество цилиндров – 4;
Диаметр поршня стандартного размера – 92 мм;
Ход поршня – 92 мм;
Количество коренных опор коленчатого вала – 5;
Диаметр коренных шеек стандартного коленчатого вала – 64 мм;

Схема устройства коленчатого вала Газ 24 В масляный картер ДВС заливалось от 5 до 5,5 литров моторного масла (по разным данным), но по проверенным данным до полного уровня по масляному щупу требовалось пять с половиной литров. Моторы ЗМЗ 24Д и ЗМЗ 2401 между собой имели только два отличия – это сама ГБЦ и штанги толкателей. У головки блока ЗМЗ 2401 была больше камера сгорания цилиндров за счет утолщения металла в этой области. Высота ГБЦ ЗМЗ 2401 равна 98 мм, у ЗМЗ 24Д этот параметр равен 94 мм. Различали ГБЦ, замеряя высоту штангенциркулем, опытные мотористы определяли различия на глаз. Штанги отличались по длине, у версии ДВС под 76-ой бензин они были длиннее на 4 мм. Пример мотора ЗМЗ 24Д под 76-ой бензин

Видео:Поршня на двигатель змз 405 / 409Скачать

ЗМЗ 402 и ЗМЗ 4021

В 1985 году началась серьезная модернизация «двадцать четверки». Изменения касались салона, кузова, тормозной системы. Коснулись они и двигателя. Что самое интересное, внутренняя «начинка» двигателя совсем не изменилась, и объем мотора остался прежним. Зачем же тогда затевалась вся эта модернизация?

Благодаря новшествам, ДВС стал более удобен в обслуживании и в ремонте. Затем, пусть немного, но увеличилась мощность двигателя. Согласно конструкторским задумкам, должен был увеличиться ресурс двигателя.

У новых ДВС в обозначении присутствуют цифры 10, то есть двигатели имеют индексы ЗМЗ 402.10 и ЗМЗ 4021.10. Но для упрощения полное название прописывать не будем.

Отличие двигателей ЗМЗ 402 от ЗМЗ 24

Так выглядит двигатель ЗМЗ 402 Между двумя типами двигателей присутствуют следующие отличия:

Головка блока цилиндров. Спереди ГБЦ ЗМЗ 24 расположен водяной насос, у ГБЦ ЗМЗ 402 в этом место находится корпус термостата, а насос переместился на БЦ. На ГБЦ ЗМЗ 402 двойные пружины клапанов, в отличие от одинарных на ГБЦ ЗМЗ 24;
Ось коромысел. На модели ЗМЗ 402 у оси по краям появились дополнительные стойки. Это позволило проводить более точную регулировку клапанов за счет более жесткой фиксации оси;
Блок цилиндров. ЗМЗ 402 – водяной насос находится на передней части блока. ЗМЗ 24 – помпы здесь нет, в этом месте просто алюминиевый гладкий отлив;
Карбюратор. ЗМЗ 402 – модель карбюратора К126Г, модель карбюратора – 151 (в дальнейшем модернизированный вариант К151С);
Масляный насос. У моторов ЗМЗ 402 новый насос имел более крупные шестерни и корпус. За счет новшества повысилась его производительность;
Шкив коленчатого вала. На двигателях ЗМЗ 402 стал применяться массивный шкив, который позволил увеличить крутящий момент ДВС;
Водяной насос. Помпа ЗМЗ 24 была совмещена с корпусом термостата. У новых моторов помпа она совершенно другого вида и меньше в размерах. Предполагалось, что подшипникам помпы ЗМЗ 402 достаточно было заводской смазки, поэтому масленку в ней не предусмотрели;
Совмещенный впускной и выпускной коллектор. ЗМЗ 402 – конструкция рассчитана на приемную трубу глушителя с двумя коленами. ЗМЗ 24 – коллектор рассчитан на одинарную приемную трубу.

Вернуться к оглавлению

Видео:Блок цилиндров газ-51...готовим к гильзовке ;))))Скачать

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС. Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

Совмещенный впускной и выпускной коллектор;
Карбюратор;
Ось коромысел;
Головка блока цилиндров;
Форкамерные клапана;
Клапанная крышка;
Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

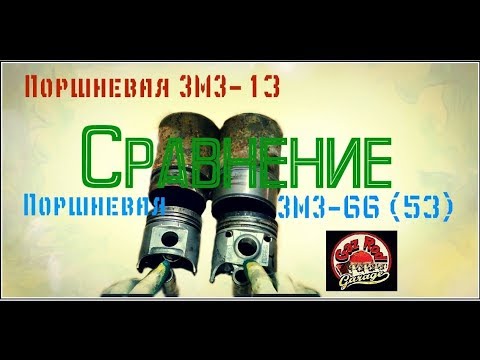

Видео:Сравнение поршневой ЗМЗ 66 (53) и ЗМЗ 13Скачать

Неисправности, присущие моторам серии ЗМЗ 24

Неисправностью практически любого двигателя является повышенный расход масла и стук коленчатого вала. Другое дело, что у одних ДВС это «болезнь», а другие довольно стойко переносят перегрузки и масляное голодание. «Волговские» моторы относятся к группе стойких и закаленных, но болячки все же имеются.

Характерные признаки 24-ых моторов, какие присущи именно этим моделям:

Течь масла заднего коренного подшипника;
Износ постели или втулок распределительного вала, а также опор самих валов;
Обрыв или проворачивание шестигранного привода масляного насоса;
Срабатывание зубьев текстолитовой шестерни распределительного вала;
Износ латунных втулок шатунов под поршневой палец.

Задний коренной подшипник

Течь масла заднего коренного подшипника знакома почти каждому «волговоду». Дело в том, что на месте стыка двух половинок сальниковой набивки со временем образуется щель. Сальниковая набивка под влиянием температуры «усыхает» и сжимается.

К тому же, неплотные соединения создаются из-за высыхания двух резиновых уплотнителей («сапожков» или «флажков»). Такая болезнь лечится прокладыванием хорошего маслостойкого герметика на стыках уплотнений. Конечно же, набивка и «флажки» при этом заменить необходимо. Когда операция проходит на месте (без снятия коленчатого вала), верхнюю набивку не меняют. Да и добраться до нее практически невозможно.

Замена заднего коренного сальника бесполезна, если поршневая группа дымит, а двигатель расходует масло. Избыточное давление в первую очередь «продавливает» именно это соединение. Если же забита система вентиляции картерных газов, масло тоже в первую очередь пойдет через «задний коренной».

Установка заднего коренного подшипника

Стоит прочистить систему вентиляции, течь задний сальник перестает.

Задний сальник может течь по причине изношенности коренных шеек коленчатого вала. Определяют износ шеек прослушиванием двигателя. При резкой подгазовке раздается глухой рык или стук в районе расположения коленвала. Стук очень характерный, его трудно с чем-то другим спутать. Здесь замена сальника не поможет, вал нужно шлифовать.

Постель распределительного вала

Видимо, не все отличия ЗМЗ 402 от ЗМЗ 24 были рассмотрены в этой статье. ЗМЗ еще модернизировал блок цилиндров в посадочном месте распределительного вала. На всех ранних выпусках «Волги» ГАЗ 24 алюминиевые блоки имели втулки под распределительный вал. Проблема заключается в том, что эксплуатация ДВС с низким давлением масла приводит к преждевременному износу опор распредвала и посадочного места этих опор.

Схема распределительного вала двигателя ЗМЗ 402

Замена втулок распредвала – дело хлопотное, но выполнимое в гаражных условиях. ЗМЗ выпускал ремонтные втулки, которые можно было установить вместо изношенных, необходимо было иметь набор разверток и немало терпения, времени и аккуратности. Валы успешно шлифовались под ремонтный размер, и больших проблем не наблюдалось.

Все стало хуже после того, как Заволжский моторный завод решил упразднить втулки, и решил устанавливать валы прямо в теле БЦ.

Такие безвтулочные блоки стали выпускать после 1985 года. Причем, это встречалось и на ЗМЗ 24, и на ЗМЗ 402.

Спустя некоторое время завод и вовсе отказался от втулок, что доставило и до сих пор доставляет немало проблем владельцам «Волг». В случае подобной неисправности остается два выхода – либо отдавать БЦ «втулить» на завод, где есть фрезерный станок, либо менять блок на другой блок цилиндров.

Шестигранный привод масляного насоса

На моторах ЗМЗ 24 привод трамблера одновременно является и приводом масляного насоса. Привод масляного насоса представляет собой шестигранник, который приводит в действие сам насос. Со временем шестигранник изнашивается и проворачивает в теле насоса, и если не следить за давлением масла, с мотором может случиться беда – застучит коленвал, потребуется капремонт. Обрывы шестигранника случаются, если замерзает масло в поддоне зимой. Поэтому за давлением масла нужно смотреть внимательно.

Шестерня распределительного вала

Стук шестерни свидетельствует об износе ее зубьев. Стучать она может довольно долго, но с заменой детали лучше не затягивать. Если обрыв зубьев произойдет в дороге, машина не заведется и дальше ехать не сможет. Автомобиль придется буксировать до ближайшей автомастерской.

Верхние втулки шатунов (под поршневой палец)

Под нагрузкой втулки шатунов имеют свойство изнашиваться. Это характерно для многих моторов с «плавающими» пальцами. Стук по причине изношенных втулок не слишком опасен, если он только начал появляться. Но затягивать с ремонтом не стоит, в результате может лопнуть поршневой палец. Тогда уже последствия будут плачевными. Стук изношенных втулок похож на стук распределительной шестерни, но отличается тем, что явно слышен под нагрузкой.
