02 сентября 2020

2020-17 ЦВ Теория Осмотрщики и др. (стаж более 5 лет)

2020-17 ЦВ Теория Осмотрщики и др. (стаж более 5 лет)

Допускается ли устанавливать композиционные колодки на вагоны, рычажная передача которых переставлена под чугунные колодки?
► Запрещается

Допускается ли производить подтяжку гайки накидной без снятия соединения с тормозной магистрали при пропуске воздуха в атмосферу в безрезьбовом соединении?
► Допускается установленным моментом затяжки накидных гаек для определенного безрезьбового соединения

Для чего предназначен Индикатор давления, который установлен в тормозном цилиндре?
► Для визуального определения соответствия давления воздуха в тормозном цилиндре груженому и порожнему режимам

Какая величина размера «а» (расстояние от торца муфты защитной трубы регулятора тормозных рычажных передач до присоединительной резьбы на его винте) у вагонов с одним тормозным цилиндром для регулятора 574 Б?
► Не менее 150 мм

Какое положение должен иметь внутренний вертикальный рычаг при тормозных колодках толщиной 40 мм и более?
► Должен иметь наклон своим верхним плечом в сторону шкворневой балки или занимать верткальное положение

Кто являются главным функциональным звеном в работе системы информации «Человек на пути»:
► Локомотивные бригады и бригады ССПС

На какой позиции производят осмотр крепления магистральной трубы?
► На всех позициях

После регулировки тормозной рычажной передачи при полном служебном торможении какая величина выхода штока тормозного цилиндра у вагонов с потележечным торможением, композиционными колодками?
► 25-65 мм

При симметричном расположении тормозного цилиндра на вагоне и на вагонах с раздельным потележечным торможением при полном служебном торможении и новых тормозных колодках как должен располагаться горизонтальный рычаг со стороны штока тормозного цилиндра?
► Перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10° в сторону от тележки

Сколько позиций при производстве контроля технического состояния тормозного оборудования восьмиосного вагона?
► 13 позиций

Сколько позиций при производстве контроля технического состояния тормозного оборудования четырехосного вагона?
► 8 позиций

Укажите, на что направлена система информации «Человек на пути»:
► На предупреждение случаев травматизма по причине наезда подвижного состава на работающих и граждан, находящихся на железнодорожных путях, обеспечение контроля за соблюдением правил нахождения на железнодорожных путях, а также на уменьшение количества случаев, влияющих на ухудшение функционального состояния машиниста и снижение его работоспособности

Укажите, на какое расстояние от крайнего рельса при установленных скоростях движения поездов до 120 км/ч должен отойти работник при приближении подвижного состава:
► На расстояние не менее 2,5 м

Что должен немедленно сделать машинист локомотива в случае выявления нарушений работниками требований безопасности при нахождении на железнодорожных путях, а также случае экстренного торможения поезда с целью предотвращения наезда на работников:
► По поездной радиосвязи сообщает дежурному ближайшей железнодорожной станции или поездному диспетчеру при диспетчерской централизации

Что должен сделать в первую очередь машинист, если при проследовании поезда по соседнему пути продолжаются работы и люди не ушли на безопасное расстояние (кроме случаев производства работ в «технологическое окно» в графике движения поездов или при ограждении места работ сигналами остановки):
► Сообщить о нарушении по поездной радиосвязи машинисту встречного поезда, указав точное место нахождения людей

Видео:Устройство саморазводящегося рабочего тормозного цилиндра.Скачать

СДО и техническая учеба без проблем!

Ответы на курсы в СДО для проводников пассажирских вагонов и начальников пассажирских поездов.

Видео:Нужен или нет регулятор давления задних тормозов( колдун)?Скачать

ППВ 10.В.Т.О.1 Эксплуатация колодочных и дисковых тормозов пассажирских вагонов, октябрь 2021

от admin

Виды опробования электропневматических тормозов пассажирских поездов?

• полное и сокращенное

В каких случаях выполняется полное опробование электропневматических тормозов?

• а железнодорожных станциях формирования и оборота пассажирских поездов от стационарных устройств или локомотива

Кто может заявить контрольную проверку тормозов в пути следования?

• машинист непосредственно или через дежурного по станции; — работники подразделения инфраструктуры через дежурного по станции; — работники поездной бригады пассажирского поезда через машиниста или через дежурного по станции

В зависимости от способа приведения в действие тормоза пассажирских вагонов разделяются на:

• ручные, пневматические, электропневматические.

В каких случаях используется сто-кран?

• все выше перечисленное

Кто подписывает акт о срыве стоп-крана?

• ЛНП; машинист поезда, проводник пассажирского вагона

Какое напряжение должно быть цепях электропневматического тормоза в режиме торможения на хвостовом вагоне ?

По каким критериям проверяется действие тормозов на торможение по всему поезду у каждого вагона при их нормальной работе?

• по выходу штоков тормозных цилиндров и прижатию колодок к поверхности катания колес. На вагонах с дисковыми тормозами срабатывание на торможение вагонов проверяется по показаниям манометров и сигнализаторов торможения, расположенных на боковых стенах вагонов

Что проверяется при выполнении сокращенного опробования электропневматических и автотормозов?

• срабатывание и действие тормозов двух хвостовых вагонов на торможение и отпуск

Зарядное давление в тормозной магистрали пассажирского поезда?

Видео:Регулятор тормозного усилия или колдунСкачать

Вагонник.РФ

Видео:Как читать график датчика давления в цилиндре мотор тестера Диамаг2Скачать

четверг, 24 октября 2019 г.

Видео:Главный тормозной цилиндр, принцип работы и устройствоСкачать

Конструкция и устранение неисправностей тормозного оборудования грузовых вагонов, в том числе с потележечным торможением или оборудованных системами соединения безрезьбовых тормозных трубопроводов; регулировака рычажной передачи; замена тормозных колодок; замена приборов воздухораспределителя; технология обслуживания, ремонта и методов выявления неисправностей автотормозов в зимних условиях

1. Конструкция и устранение неисправностей тормозного оборудования грузовых вагонов, в том числе с потележечным торможением или оборудованных системами соединения безрезьбовых тормозных трубопроводов

Выписка из: Инструкции по техническому обслуживанию вагонов в эксплуатации (Инструкция осмотрщику вагонов) №808-2017 ПКБ ЦВ

• неисправное тормозное оборудование: воздухораспределитель, электровоздухораспределитель, электрическая цепь электропневматического тормоза, авторежим, концевой или разобщительный кран, выпускной клапан, обратный клапан между тормозной магистралью и дополнительным питательным резервуаром на вагонах с дисковыми тормозами, тормозной цилиндр, резервуары, рабочая камера, клещевой механизм дискового тормоза;
• повреждение воздухопроводов: трещины, прорывы, протертости и расслоение соединительных рукавов; трещины, надломы и вмятины на воздухопроводах, неплотность их соединений, ослабление трубопровода в местах крепления;

• неисправность механической части: триангелей, тяг, подвесок, авторегулятора рычажной передачи, башмаков, клещевых механизмов; трещины или изломы в деталях, откол проушин колодки, неправильное крепление колодки в башмаке (накладки); неисправные или отсутствующие предохранительные устройства и балки авторежимов; нетиповое крепление механических частей, нетиповые детали и шплинты в узлах;

• ослабление крепления деталей;
• неотрегулированная рычажная передача;
• толщина колодок (накладок) менее минимально-допустимой в эксплуатации.

3.7.3 Запрещается устанавливать композиционные колодки на вагоны, рычажная передача которых переставлена под чугунные колодки (т.е. валики затяжки горизонтальных рычагов находятся в отверстиях, расположенных дальше от тормозного цилиндра), и наоборот, не допускается устанавливать чугунные колодки на вагоны, рычажная передача которых переставлена под композиционные колодки, за исключением колесных пар пассажирских вагонов с редукторами, где могут применяться чугунные колодки для скорости движения до 120 км/ч.
Шести- и восьмиосные, а также вагоны для перевозки опасных грузов, грузовые вагоны разрешается эксплуатировать только с композиционными колодками.

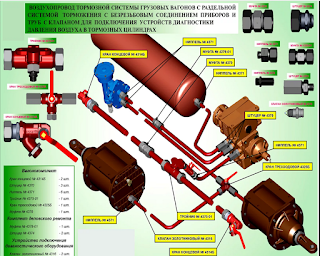

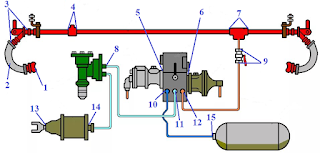

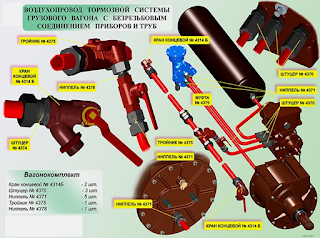

• Тормозная магистраль — утечки сжатого воздуха в соединениях и из тормозных приборов;
• трещина магистральной трубы по резьбе;
• протертости, вмятины магистральной трубы;
• повреждение подводящей трубы;
• трещина, износ резьбы тройника.
• Соединительный рукав — отсутствие хомута (а);
• излом, трещина наконечника рукава (б);
• износ гребня соединительной головки (в);
• излом, трещина соединительной головки (г);
• забита канавка для уплотнительного кольца (д);
• вздутие рукава (е);
• обрыв рукава (ж);
• расслоение рукава.

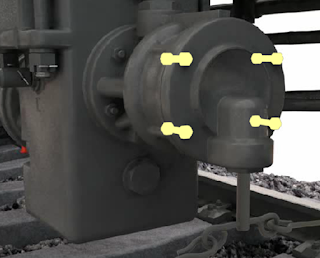

• излом, трещина рабочей камеры;
• износ резьбы в местах установки шпилек крепления главной и магистральной частей рабочей камеры;
• износ резьбы в местах установки накидных гаек подводящих трубок;
• ослабление крепления рабочей камеры.

• износ резьбы, излом штуцера запасного резервуара;
• трещины, протертости, вмятины запасного резервуара;
• ослабление крепления запасного резервуара.

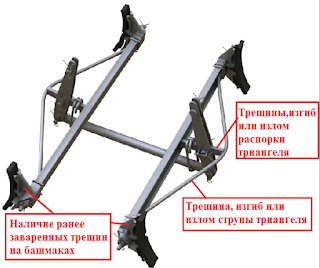

• трещина, изгиб или излом струны триангеля;
• трещина, изгиб или излом распорки триангеля;
• трещина, изгиб или излом траверсы триангеля;
• заварной башмак.

3.7.5 В случае выявления, при контроле технического состояния тормозного оборудования, неисправностей, на боковых стенках кузовов вагонов (между угловой и боковой стойками), на бортах платформ, на котлах цистерн наносятся следующие условные меловые пометки:

• «СТП» сменить тормозной прибор;
• «ОРП» отрегулировать тормозную рычажную передачу;
• «РР» регулировать или заменить автоматический регулятор тормозной рычажной передачи;
• «СТ» сменить триангель;
• «ПШ» поставить шплинт, шайбу;

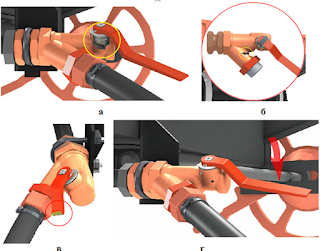

• «СКК» сменить концевой кран;
• «СР» сменить соединительный рукав;
• «СВР» сменить валик тормозной рычажной передачи;
• «СК» сменить тормозную колодку.

На вагонах, подлежащих ремонту с отцепкой, также наносятся четкие меловые соответствующие надписи: «Ремпуть», «Перегруз», «В депо» и т.д.
В парке отправления осуществляется замена и ремонт неисправных деталей и узлов тормозного оборудования без отцепки вагона от состава, обнаруженных как в парках прибытия и сортировочном, так и в парке отправления.

• крепление всех приборов, арматуры и трубопровода на вагоне (таблица 3.5);
• наличие и исправность предохранительных и поддерживающих скоб и устройств (таблица 3.5);
• наличие и правильность установки устройств фиксирующих усилие затяжки крепежных гаек (шплинты, стопорные планки, шайбы, контргайки) (таблица3.5);
• наличие валиков рычажной передачи зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90 град., предохранителя валика подвески триангеля (таблица 3.5);
• правильность соединения рукавов тормозной магистрали, открытие концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления;
• правильность включения режимов воздухораспределителей на каждом вагоне с учетом наличия авторежима, в том числе в соответствии с загрузкой и типом колодок;
• плотность тормозной сети состава, которая должна соответствовать установленным нормативам.

• действие автотормозов на чувствительность к торможению и отпуску. Воздухораспределители и электровоздухораспределители, работающие неудовлетворительно, заменить исправными. При этом действие электропневматических тормозов проверить от источника питания с напряжением при торможении не более 40 В, при этом падение напряжения в электрической цепи проводов N 1 и 2 в режиме торможения в пересчете на вагон проверяемого состава должно составлять не более 0,5 В для составов до 20 вагонов включительно, и не более 0,3 В для составов большей длины;
• на вагонах с авторежимом — соответствие выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима, демпферной части и реле давления на кронштейне; ослабшие болты затянуть;
• на вагонах, в тормозных цилиндрах которых установлен Индикатор давления, (рисунок 3.26а), предназначенный для визуального определения соответствия давления воздуха в тормозном цилиндре груженому и порожнему режимам, исправность действия Индикатора.

• в порожнем режиме по выходу одного штока из корпуса индикатора (рисунок 3.26 а 1);
• в груженом режиме по выходу двух штоков из корпуса индикатора (рисунок 3.26 а 2);

1. ПСТ — полное служебное торможение.

1. Выход штока тормозного цилиндра при композиционных колодках на пассажирских вагонах указан с учетом длины хомута (70 мм), установленного на штоке.

1. Нормы выхода штоков тормозных цилиндров у грузовых вагонов перед крутыми затяжными спусками устанавливаются начальником железной дороги.

1. При регулировании рычажных передач грузовых вагонов на пунктах технического обслуживания (в парке отправления) и пунктах подготовки к перевозкам выход штока тормозных цилиндров устанавливать по минимально допустимому размеру или на 20-25 мм меньше верхнего предела; на вагонах, оборудованных авторегуляторами рычажной передачи, их привод регулируется на поддержание выхода штока на нижнем пределе установленных нормативов.

1. Для грузовых вагонов на тележках, оборудованных буксовыми адаптерами

• при симметричном расположении тормозного цилиндра на вагоне и на вагонах с раздельным потележечным торможением (рисунок 3.29 а) при полном служебном торможении и новых тормозных колодках горизонтальный рычаг со стороны штока тормозного цилиндра должен располагаться перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10о в сторону от тележки;
• при несимметричном расположении тормозного цилиндра на вагонах и на вагонах с раздельным потележечным торможением (рисунок 3.29 б) и новых тормозных колодках промежуточные рычаги должны иметь наклон не менее 20° в сторону тележек.

Примечание: Неправильная установка затяжки горизонтальных рычагов при композиционных колодках, может привести к заклиниванию колес, при чугунных — к недостаточности тормозного нажатия.

Примечание: При размере «А» более нормы регулятор работает как жесткая тяга и по мере износа тормозных колодок не стягивает ТРП, что приводит к увеличению выхода штока тормозного цилиндра.

При размере «А» менее нормы регулятор чрезмерно стягивает ТРП, после отпуска тормоза тормозные колодки могут остаться прижатыми к колесам, что может привести к их заклиниванию.

Примечание: Минимальная толщина вновь устанавливаемой тормозной колодки должна быть не менее 25 мм, при этом клиновидный износ не допускается
При замене тормозных колодок необходимо соблюдать следующие условия: колодки на одной оси не должны различаться по толщине более, чем на 10 мм.

• толщину тормозных колодок и их расположение на поверхности катания колес. Зазор между тормозными колодками и колесами должен составлять до 10 мм. Не допускается оставлять на грузовых вагонах тормозные колодки, если они выходят с поверхности катания на наружную грань колеса более чем на 10 мм. На пассажирских и рефрижераторных вагонах выход колодок с поверхности катания за наружную грань колеса не допускается. Минимальная толщина тормозных колодок, при которой они подлежат замене, составляет: для чугунных-12 мм, композиционных с металлической спинкой-14 мм, с сетчато- проволочным каркасом-10 мм (колодки с сетчато — проволочным каркасом определяют по заполненному фрикционной массой ушку). Толщину тормозной колодки следует проверять с наружной стороны, а при клиновидном износе — на расстоянии 50 мм от тонкого торца. В случае явного износа тормозной колодки с внутренней стороны (со стороны гребня колеса) колодку заменить, если этот износ может вызвать повреждение башмака;
• исправность и действие ручных тормозов, обращая внимание на легкость приведения в действие и прижатие колодок к колесам — в пунктах формирования грузовых поездов и в пунктах формирования и оборота пассажирских поездов. Такую же проверку ручных тормозов осмотрщики вагонов должны производить на станциях с пунктами технического обслуживания, предшествующих крутым затяжным спускам;
• обеспеченность поезда требуемым нажатием тормозных колодок в соответствии с величиной расчетного нажатия тормозных колодок в пересчете на чугунные, на ось пассажирских и грузовых вагонов (приложение И);
• состояние поверхностей электрических контактов головок рукавов N369А, расстояние между головками соединительных рукавов N 369А и штепсельными разъемами междувагонного электрического соединения осветительной цепи вагонов при их соединенном состоянии. Это расстояние должно быть не менее 100 мм;
• действие противоюзного и скоростного регуляторов на пассажирских вагонах с тормозами западноевропейского типа в соответствии с отдельными инструктивными указаниями и нижеприведенным порядком. Проверить действие пневмомеханических, противоюзного и скоростного регуляторов на вагонах РИЦ на пассажирском режиме включения тормоза при полном служебном торможении. Действие противоюзного регулятора проверяется на каждой оси всех включенных в состав поезда вагонах:
