Для чего предназначен предохранительный клапан в компрессор кт6эл

1.1 Общие положения и основные показатели работы

Компрессоры предназначены для обеспечения сжатым воздухом тормозной сети поезда и пневматической сети вспомогательных аппаратов: электропневматических контакторов, реверсоров, песочниц и др.
Применяемые на подвижном составе компрессоры классифицируются по числу цилиндров (одно-, двухцилиндровые и т.д.); по расположению цилиндров (горизонтальные, вертикальные, V-и W-образные); по числу ступеней сжатия (одно- и двухступенчатые); по типу привода (с приводом от электродвигателя или от двигателя внутреннего сгорания).
Вспомогательные компрессоры служат для наполнения сжатым воздухом пневматических магистралей, например, главного воздушного выключателя, блокирования щитов высоковольтной камеры и токоприемника при отсутствии сжатого воздуха в главных резервуарах и резервуаре токоприемника после длительной стоянки электроподвижного состава в нерабочем состоянии.
Компрессоры должны полностью обеспечивать потребность в сжатом воздухе при максимальных расходах и утечках его в поезде. Во избежание недопустимого нагрева режим работы компрессора устанавливается повторно-кратковременным. При этом продолжительность включения (ПВ) компрессора под нагрузкой допускается не более 50 %, а продолжительность цикла до 10 мин.
Основные компрессоры, применяемые на подвижном составе, как правило, являются двухступенчатыми. Сжатие воздуха в них происходит последовательно в двух цилиндрах с промежуточным охлаждением между ступенями. Работа такого компрессора поясняется рис. 1.
При первом ходе вниз поршня 1 (рис. 1, а) открывается всасывающий клапан 3, и в цилиндр 2 первой ступени поступает воздух из атмосферы Ат при постоянном давлении. Линия всасывания АС (рис. 1, б) располагается ниже штриховой линии атмосферного барометрического давления на значение потерь на преодоление сопротивления всасывающего клапана. При ходе поршня 1 вверх всасывающий клапан 3 закрывается, объем рабочего пространства цилиндра 2 уменьшается и воздух сжимается по линии CD до

1 — поршень; 2 — цилиндр первой ступени; 3 — всасывающий клапан; 4 — холодильник; 5— нагнетательный клапан

Рисунок 1 — Схема двухступенчатого компрессора (а) и теоретическая индикаторная диаграмма его работы (б)

давления в холодильнике 4, после чего открывается нагнетательный клапан 5 и происходит выталкивание сжатого воздуха в холодильник по линии нагнетания DF с постоянным противодавлением.
В процессе последующего хода поршня 1 вниз происходит расширение оставшегося во вредном пространстве (объем пространства над поршнем в его верхнем положении) сжатого воздуха по линии FB до тех пор, пока давление в рабочей полости не понизится до определенного значения и всасывающий клапан 3 откроется атмосферным давлением. Далее процесс повторяется. На первой ступени воздух сжимается до давления 2,0. 4,0 кгс/см2.
Аналогично работает вторая ступень компрессора со всасыванием воздуха из холодильника 4 по линии FE, сжатием по линии EG, нагнетанием в главные резервуары по линии GH, расширением во вредном пространстве цилиндра второй ступени по линии HF’. Заштрихованная площадь индикаторной диаграммы характеризует уменьшение работы сжатия вследствие охлаждения воздуха между ступенями.
Сжатие воздуха сопровождается выделением теплоты. В зависимости от интенсивности охлаждения и количества теплоты, отбираемой от сжимаемого воздуха, линия сжатия может быть изотермой, когда отводится вся выделяющаяся теплота и температура остается постоянной, адиабатой, когда процесс сжатия идет без отвода теплоты, или политропой при частичном отводе выделяющейся теплоты.
Адиабатический и изотермический процессы сжатия являются теоретической идеализацией. Действительный процесс сжатия является политропным.
Основными показателями работы компрессора являются производительность (подача), объемный, изотермический и механический КПД.
Производительностью компрессора называется объем воздуха, нагнетаемый компрессором в резервуар в единицу времени, замеренный на выходе из компрессора, но пересчитанный на условия всасывания. Производительность компрессора локомотива определяют по времени повышения давления в главных резервуарах с 7,0 до 8,0 кгс/см2.
Объемный КПД характеризует уменьшение производительности компрессора под влиянием вредного пространства; он зависит от объема вредного пространства и давления. Двухступенчатое сжатие позволяет понизить температуру воздуха в конце сжатия, улучшить условия смазывания компрессора и уменьшить потребляемую компрессором мощность за счет работы, сэкономленной благодаря охлаждению воздуха в промежуточном холодильнике, а также повысить объемный КПД за счет уменьшения соотношения давлений нагнетания и всасывания.
Изотермический КПД позволяет оценить совершенство компрессора
Механический КПД компрессора учитывает потери на трение в самом компрессоре и потери на привод вспомогательных механизмов — вентилятора и масляного насоса.

1. 2 Устройство компрессоров КТ-6, КТ-7, КТ-6Эл

Компрессоры КТ-6, КТ-7 и КТ-6Эл широко применяются на тепловозах и электровозах. Компрессоры КТ-6 и КТ-7 приводятся в действие либо от коленчатого вала дизеля, либо от электродвигателя, как, например, на тепловозах 2ТЭ116. Компрессоры КТ-6Эл приводятся в действие от электродвигателя.
Компрессор КТ-6 — двухступенчатый, трехцилиндровый, поршневой с W-образным расположением цилиндров.
Компрессор КТ-6 (рис.2) состоит из корпуса (картера) 18, двух цилиндров 12 низкого давления (ЦНД), имеющих угол развала 120°, одного цилиндра 6 высокого давления (ЦВД), холодильника 7 радиаторного типа с предохранительным клапаном 14, узла шатунов 11 и поршней 1, 5 соответственно ЦНД и ЦВД.

Читайте также: Распределительный клапан подъема кузова камаз

1 — поршень ЦНД; 2 — клапанная коробка цилиндра низкого давления ЦНД (первой ступени); 3 — сапун; 4 — клапанная коробка ЦВД (второй ступени); 5— поршень ЦВД; 6 — ЦВД; 7 — холодильник; 8 — маслоуказатель (щуп); 9 — пробка для залива масла; 10 — пробка для слива масла; 11 — узел шатунов; 12 — ЦНД; 13 — поршневой палец; 14 — предохранительный клапан; 15 — манометр давления масла; 16 — тройник для присоединения трубопровода от регулятора давления; 17 — бачок для гашения пульсаций стрелки манометра; 18 — корпус (картер); 19 — коленчатый вал; 20 — масляный насос; 21 — редукционный клапан; 22 — дополнительный балансир; 23 — винт крепления дополнительного балансира; 24 — шплинт; 25 — масляный фильтр; 26 — вентилятор; 27 — всасывающий воздушный фильтр; 28 — болт регулировки натяжения ремня вентилятора; 29 — кронштейн вентилятора; 30 — рым-болт
Рисунок 2 — Компрессор КТ-6

Корпус 18 имеет три привалочных фланца для установки цилиндров и два люка для доступа к деталям, находящимся внутри. Сбоку к корпусу прикреплен масляный насос 20 с редукционным клапаном 21, а в нижней части корпуса помещен сетчатый масляный фильтр 25. Передняя часть корпуса (со стороны привода) закрыта съемной крышкой, в которой расположен один из двух шарикоподшипников коленчатого вала 19. Второй шарикоподшипник расположен в корпусе со стороны масляного насоса.
Все три цилиндра имеют ребра: ЦВД выполнен с горизонтальным оребрением для лучшей теплоотдачи, а ЦНД имеют вертикальные ребра для придания цилиндрам большей жесткости. В верхней части цилиндров расположены клапанные коробки 2 и 4.
Коленчатый вал 19 компрессора — стальной, штампованный с двумя противовесами, имеет две коренные шейки и одну шатунную. Для уменьшения амплитуды собственных колебаний к противовесам винтами 23 прикреплены дополнительные балансиры 22. Для подвода масла к шатунным подшипникам коленчатый вал снабжен системой каналов, показанных на рис. 3.2 пунктирными линиями.

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

В комплект входит чертеж компрессора КТ-6 на формате А1 в программе «Компас» (формат CDW)

Видео:Предохранительный клапан. Устройство и принцип работыСкачать

Назначение КТ6, КТ7, КТ6 Эл

Компрессоры КТ6, КТ7 и КТ6 Эл предназначены для получения сжатого воздуха, необходимого для питания тормозной и других пневматических систем и приборов локомотива и поезда, а также для других потребителей.

Структурная схема условного обозначения КТ6 У2, КТ7 У2, КТ6 Эл У2

К – компрессор

Т – тормозной

6(7) – модификация

Эл – электровозный

У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Конструкция компрессора обеспечивает его работоспособное состояние при эксплуатации в ниже перечисленных условиях окружающей среды:

— температуре окружающего воздуха от -55 до +65 °С

— высоте над уровнем моря не более 1200 м.

Исполнение компрессора — невзрывобезопасное

В настоящем руководстве по эксплуатации рассматривается компрессор КТ6.

Компрессор КТ7 отличается от компрессора КТ6 направлением вращения коленчатого вала, вентилятора и масляного насоса (против часовой стрелки, если смотреть со стороны привода).

Компрессор КТ6 Эл отличается от компрессора КТ6 отсутствием разгрузочных устройств в клапанных коробках и наличием электроподогревателя масла в корпусе компрессора напряжением 50 В мощностью 660 Вт.

В «Свидетельстве о приемке» компрессоров предназначенных для локомотивов же лезнодорожного транспорта должна быть отметка ОТК завода-изготовителя «Годен для установки на локомотивы железнодорожного транспорта» и подпись лица, ответственного за приемку.

Использование на локомотивах компрессоров, в «Свидетельстве о приемке» которых нет соответствующей отметки, не допускается.

В случае нецелевого использования компрессоров завод-изготовитель гарантийных обязательств не несет

Видео:КТ6 Работа v2Скачать

Устройство компрессора КТ-6

Для чего предназначен предохранительный клапан в компрессор кт6эл

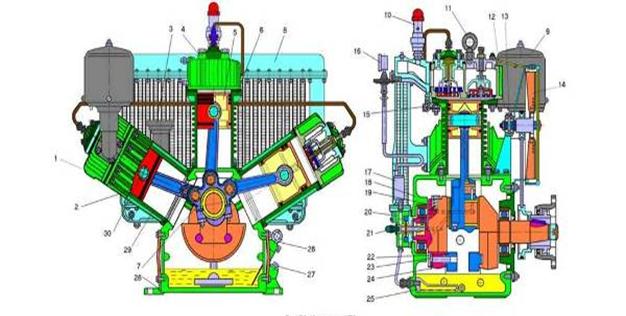

Рис. 5.2 Устройство компрессора.

Компрессор КТ-6 рис.5.2 состоит из корпуса (картера) 13, двух цилиндров 29 низкого давления (ЦНД), имеющих угол развала 120°. одного цилиндра 6 высокого давления (ЦВД) и холодильника 8 радиаторного типа с предохранительным клапаном 10, узла шатунов 7 и поршней 2, 5. Корпус 18 имеет три привалочных фланца для установки цилиндров и два люка для доступа к деталям, находящимся внутри. Сбоку к корпусу прикреплен масляный насос 20 с редукционным клапаном 21, а в нижней части корпуса помещен сетчатый масляный фильтр 25. Передняя часть корпуса (со стороны привода) закрыта съемной крышкой, в которой расположен один из двух шарикоподшипников коленчатого вала 19. Второй шарикоподшипник расположен в корпусе со стороны масляного насоса.

Читайте также: Какое масло лить в ларгус кросс 16 клапанов

Все три цилиндра имеют ребра: ЦВД выполнен с горизонтальным оребрением для лучшей теплоотдачи, а ЦНД имеют вертикальные ребра для придания цилиндрам большей жесткости. В верхней части цилиндров расположены клапанные коробки 1 и 4. Коленчатый вал 19 компрессора — стальной, штампованный с двумя противовесами, имеет две коренные шейки и одну шатунную. Для уменьшения амплитуды собственных колебаний к противовесам винтами 23 прикреплены дополнительные балансиры 22. Для подвода масла к шатунным подшипникам коленчатый вал снабжен системой каналов.

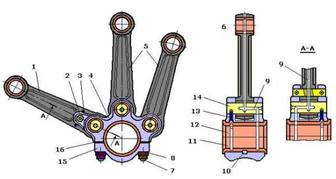

Узел шатунов рис.5.3 состоит из главного 1 и двух прицепных 5 шатунов, соединенных пальцами 14, застопоренными винтами 13.

1 — главный шатун, 2, 14 — пальцы, 3, 10 — штифты, 4 — головка, 5 — прицепные шатуны, 6 — бронзовая втулка, 7 — шпилька, 8 — замковая шайба, 9 — каналы для подачи смазки, 11, 12 -вкладыши, 13 — стопорный винт, 15 — съемная крышка, 16 — прокладка

Главный шатун выполнен из двух частей — собственно шатуна 1 и разъемной головки 4, жестко соединенных между собой пальцем 2 со штифтом 3 и пальцем 14. В верхние головки шатунов запрессованы бронзовые втулки 6. Съемная крышка 15 прикреплена к головке 4 четырьмя шпильками 7, гайки который стопорятся замковой шайбой 8. В расточке головки 4 главного шатуна установлены два стальных вкладыша 11 и 12, залитые баббитом. Вкладыши удерживаются в головке за счет натяга и стопорения штифтом 10. Зазор между шейкой вала и подшипником шатуна регулируется прокладками 16. Каналы 9 служат для подачи смазки к верхним головкам шатунов и к поршневым пальцам.

Основным преимуществом данной системы шатунов является значительное уменьшение износа вкладышей и шатунной шейки коленчатого вала, которое обеспечивается передачей усилий от поршней через головку сразу на всю поверхность шейки. Поршни 2 и 5 (рис.5.2.) — литые чугунные. Они присоединяются к верхним головкам шатунов поршневыми пальцами 30 плавающего типа. Для предотвращения осевого перемещения пальцев поршни снабжены стопорными кольцами. Поршневые пальцы ЦНД — стальные, пустотелые, поршневые пальцы ЦВД сплошные. На каждом поршне установлены по четыре поршневых кольца: два верхних — компрессионные (уплотнительные), два нижних — маслосъемные. Кольца имеют радиальные пазы для прохода масла, снятого с зеркала цилиндра. Клапанные коробки внутренней перегородкой разделены на две полости: всасывающую (В) и нагнетательную (Н). (Рис.5.3).

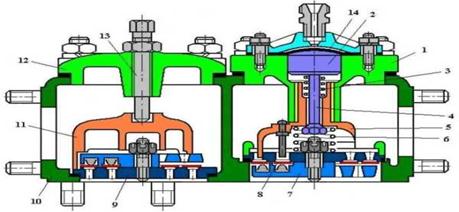

Рис. 5.3. Клапанная коробка компрессора КТ-6.

1 — контрогайка, 2 — винт, 3, 15 — крышки, 4 — нагнетательный клапан, 5, 9 — упоры, 6 — корпус, 7, 18 — прокладки, 8 — всасывающий клапан, 10, 12 — пружины, 11 — стержень, 13 — поршень, 14 — резиновая диафрагма, 16 — стакан, 17 — асбестовый шнур Б — всасывающая полость, Н — нагнетательная полость

В клапанной коробке ЦНД со стороны всасывающей полости прикреплен всасывающий воздушный фильтр 9 (рис.5.2.), а со стороны нагнетательной полости — холодильник 8. Корпус 6 клапанной коробки (рис.5.2.) снаружи имеет оребрение и закрыт крышками 3 и 15. В нагнетательной полости помещен нагнетательный клапан 4, который прижат к гнезду в корпусе с помощью упора 5 и винта 2 с контргайкой 1. Во всасывающей полости расположен всасывающий клапан 8. Крышка 3 и седла клапанов уплотнены прокладками 18 и 7, а фланец стакана 16 — асбестовым шнуром 17.

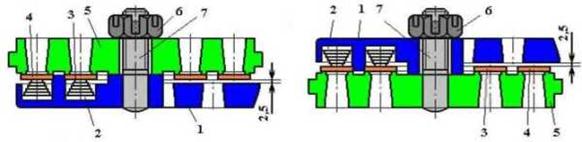

Рис. 5.4. Всасывающий (а) и нагнетательный (б) клапаны.

Всасывающие и нагнетательные клапаны (Рис.5.4) состоят из седла 1, обоймы (упора) 5, большой клапанной пластины 2, малой клапанной пластины 3, конических ленточных пружин 4, шпильки 7 и корончатой гайки 6. Седла 1 по окружности имеют по два ряда окон для прохода воздуха. Нормальный ход клапанных пластин 1,5 – 2,7 мм. Компрессор КТ-6 Эл при достижении в ГР определенного давления отключается регулятором давления. В процессе работы компрессора воздух между ступенями сжатия охлаждается в холодильнике радиаторного типа (Рис.5.5.).

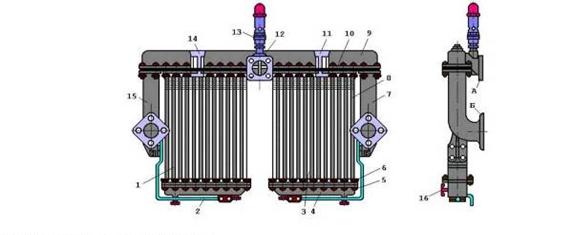

Рис.5.5. Холодильник радиаторного типа.

Холодильник состоит из верхнего 9 и двух нижних коллекторов и двух радиаторных секций 1 и 3. Верхний коллектор перегородками 11 и 14 разделен на три отсека. Секции радиаторов крепятся к верхнему коллектору на прокладках. Каждая секция состоит из 22 медных трубок 8, развальцованных вместе с латунными втулками в двух фланцах 6 и 10. На трубках навиты и припаяны латунные ленты, образующие ребра для увеличения поверхности теплоотдачи. Для ограничения величины давления в холодильнике на верхнем коллекторе установлен предохранительный клапан 13, отрегулированный на давление 4,5 кгс/см2.

Читайте также: Какие клапана гнет 16 или 8 клапанные

Фланцами патрубков 7 и 15 холодильник прикреплен к клапанным коробкам первой ступени сжатия, а фланцем 12 — к клапанной коробке второй ступени. Нижние коллекторы снабжены спускными краниками 16 для продувки радиаторных секций и нижних коллекторов и удаления скапливающихся в них масла и влага. Воздух, нагретый при сжатии в ЦНД, поступает через нагнетательные клапаны в патрубки 7 и 15 холодильника, а оттуда — в крайние отсеки верхнего коллектора 9. Воздух из крайних отсеков по 12 трубкам каждой радиаторной секции поступает в нижние коллекторы, откуда по 10 трубкам каждой секции перетекает в средний отсек верхнего коллектора, из которого через всасывающий клапан проходит в ЦВД.

Проходя по трубкам, воздух охлаждается, отдавая свое тепло через стенки трубок наружному воздуху. В то время как в одном ЦНД происходит всасывание воздуха из атмосферы, во втором ЦНД идет предварительное сжатие воздуха и нагнетание его в холодильник. В это же время в ЦВД заканчивается процесс нагнетания воздуха в ГР. Холодильник и цилиндры обдуваются вентилятором 14 (рис. 3.2.), который установлен на кронштейне 12 и приводится во вращение клиновым ремнем от шкива, установленного на муфте привода компрессора. Натяжка ремня осуществляется болтом 13.

Сообщение внутренней полости корпуса компрессора с атмосферой осуществляется через сапун 3 (рис. 5.2.), который предназначен для ликвидации избыточного давления воздуха в картере во время работы компрессора.

Сапун (Рис. 5.6) состоит из корпуса 1 и двух решеток 2, между которыми установлена распорная пружина 3 и помещена набивка из конского волоса или капроновых нитей. Над верхней решеткой помещена фетровая прокладка 4 с шайбами 5, 6 и втулкой 7. На шпильке 10 шплинтом 11 закреплена упорная шайба 8 пружины 9. При повышении давления в картере компрессора, например, за счет пропуска воздуха компрессионными кольцами, воздух проходит через слой набивки сапуна и перемещает вверх фетровую прокладку 4 с шайбами 5 и 6 и втулкой 7. Пружина 9 при этом картера компрессора выходит в атмосферу. При появлении в картере разрежения пружина 9 обеспечивает перемещение вниз прокладки 4, не допуская попадания в картер воздуха из атмосферу.

Смазка компрессора — комбинированная. Под давлением, создаваемым масляным насосом 20 (рис. 5.2), смазываются шатунная шейка коленчатого вала, пальцы прицепных шатунов и поршневые пальцы. Остальные детали смазываются разбрызгиванием масла противовесами и дополнительными балансирами коленчатого вала. Резервуаром для масла служит картер компрессора. Масло заливают в картер через пробку 27, а его уровень измеряют маслоуказателем (щупом) 26. Уровень масла должен быть между рисками маслоуказателя. Для очистки масла, поступающего к масляному насосу, в картере предусмотрен масляный фильтр 25.

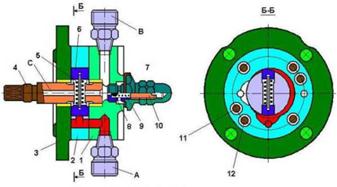

Масляный насос (Рис.5.7.) приводится в действие от коленчатого вала, в торце которого выштамповано квадратное отверстие для запрессовки втулки и установки в нее хвостовика валика 4. Масляный насос состоит из крышки 1, корпуса 2 и фланца 3, которые соединены между собой четырьмя шпильками 12 и центрируются двумя штифтами 11. Валик 4 имеет диск с двумя пазами, в которые вставлены две лопасти 6 с пружиной 5. Благодаря небольшому эксцентриситету, между корпусом насоса и диском валика образуется серповидная полость.

При вращении коленчатого вала лопасти 6 прижимаются к стенкам корпуса пружиной 5 за счет центробежной силы. Масло всасывается из картера через штуцер «А» и поступает в корте насоса, где подхватывается лопастями. Сжатие масла происходит за счет уменьшения серповидной полости в процессе вращения лопастей. Сжатое масло по каналу «С» нагнетается к подшипникам компрессора. К штуцеру «В» присоединена трубка от манометра. Имеется разобщительный кран для отключения манометра. Редукционный клапан (рис. 5.7), ввернутый в крышку 1, служит для регулировки подачи масла к шатунному механизму компрессора в зависимости от частоты вращения коленчатого вала, а также для слива избытка масла в картере.

Редукционный клапан состоит из корпуса 7, в котором размещены собственно клапан 8 шарового типа, пружина 9 и регулировочный винт 10 с контргайкой и предохранительным колпачком. По мере повышения частоты вращения коленчатого вала растет усилие, с которым клапан прижимается к седлу под действием центробежных сил и, следовательно, для открытия клапана 8 требуется большее давление масла. При частоте вращения коленчатого вала 400 об/мин давление масла должно быть не менее 1,5 кгс/см2.
