Для чего редукционный клапан масляного насоса ваз 2108 (4 видео)

Масляный насос служит для подачи масла к трущимся деталям и в масляный фильтр на очистку. Насос шестеренчатого типа, с двумя шестернями внутреннего зацепления. Насос (рис. 37) в сборе крепится шестью болтами к передней части блока цилиндров и уплотняется с блоком паранитовой прокладкой. Корпус 5 насоса и крышка 2 центрируются двумя штифтами относительно оси коленчатого вала.

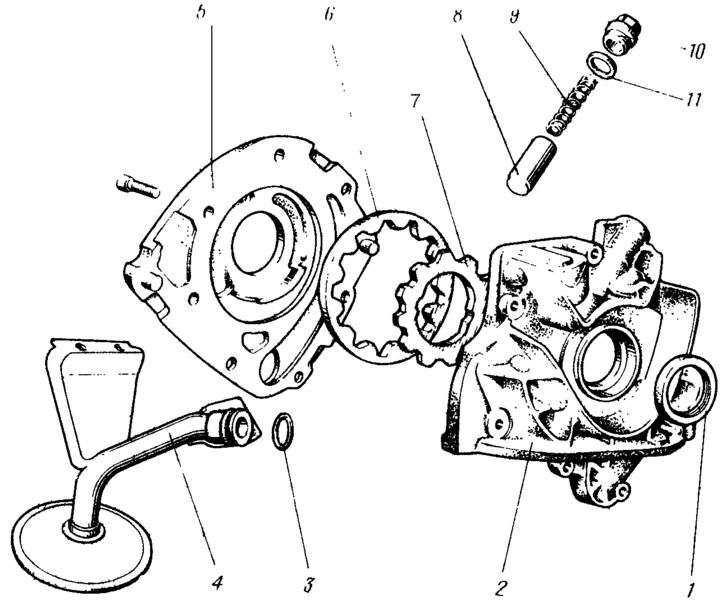

Рис. 37. Детали масляного насоса:
1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина редукционного клапана; 10 — пробка. 11 — уплотнительное кольцо.

Насос состоит из крышки 2, корпуса 5 с полостями всасывания и нагнетания, маслоприемника 4 и редукционного клапана 8. В корпусе помещаются ведущая 7 и ведомая 6 шестерни. Для обеспечения необходимых зазоров между шестернями и корпусом при изменении температуры корпус отливается из чугуна, а шестерни изготавливаются из металлокерамики с коэффициентами линейного расширения, близкими между собой.

В корпусе полость всасывания отделяется от нагнетательной серповидным выступом. Крышка 2 насоса изготавливается из сплава алюминия. Корпус насоса соединяется с крышкой винтами и уплотняется с помощью жидкого герметика типа Локтайт № 329 или активатора № 738 (жидкая прокладка).

Ведущая шестерня насоса устанавливается на две лыски коленчатого вала. Масло, просочившееся к сальнику 1, отводится в картер двигателя по канавкам на лысках шестерни. Шестерни насоса трохоидального зацепления, которым достигается снижение механических потерь на привод и повышение коэффициента полезного действия насоса по сравнению с шестернями эвольвентного зацепления.

Производительность насоса при 6000±120 об/мин ведущей шестерни и противодавлении 5 кгс/см 2 должна быть не менее 34 л/мин.

Маслоприемник 4 крепится одним болтом к крышке насоса и двумя болтами к крышке второго коренного подшипника. Трубка маслоприемника в крышке насоса уплотняется резиновым кольцом В. Снизу маслоприемник имеет чашку с сеткой и сферическим демпфером, имеющим в центре отверстие, которое уменьшает возможность подсоса воздуха при наклонах двигателя.

Нагнетательный канал в крышке насоса соединяется каналом с масляным фильтром. В крышке располагается редукционный клапан 8 поршневого типа. Необходимое давление срабатывания клапана обеспечивается пружиной 9. Масло при срабатывании клапана перепускается в полость всасывания насоса.

При работе двигателя шестерни масляного насоса всасывают масло из картера через маслоприемник и всасывающую полость. Впадинами зубьев шестерни насоса перегоняют масло в нагнетательную полость и подают его под давлением через масляный фильтр на смазку трущихся деталей. После остановки двигателя часть, масла остается в нагнетательной полости насоса и позволит насосу быстро вступить в работу, после очередного пуска двигателя.

Устройство и эксплуатация автомобиля ВАЗ 2108, 09

Наши дополнительные сервисы и сайты:

Вы еще не знаете как сделать катер белоснежным, быстро с мыть с бортов грязный серобурый налет из водорослей и водного камня?

Масляный насос, система вентиляции картера

Масляный насос. Шестеренный, с шестернями внутреннего зацепления; располагается на переднем конце коленчатого вала (см. рис. 13). Насос состоит из крышки 9 (рис. 14), корпуса 1 с полостями всасывания и нагнетания и маслоприемника 11. В корпусе устанавливаются ведущая 8 и ведомая 2 шестерни. Для обеспечения необходимых зазоров между шестернями и корпусом при изменении температуры корпус отливается из чугуна, шестерни изготавливаются из металлокерамики. В корпусе полость всасывания отделяется от нагнетательной серпообразным выступом 3 (рис. 15).

Ведущая 1 (с наружными зубьями) и ведомая 4 шестерни насоса всасывают масло и впадинами зубьев подают его в нагнетательную полость насоса. При давлении выше 4,5 кгс/см2 открывается редукционный клапан 2 и часть масла перепускается в полость всасывания насоса.

Читайте также: Как заменить клапана опель омега а

Под пробку 6 (см. рис. 14) редукционного клапана 4 ставится алюминиевое кольцо 7 и пружина 5. Коленчатый вал в крышке 9 уплотняется сальником 8. Маслоприемник уплотняется резиновым кольцом 10.

Масляный фильтр. Взаимозаменяем с масляным фильтром двигателя ВАЗ-2105. Фильтр полнопоточный, неразборный. В стальной корпус установлен фильтрующий элемент 18 (см. рис. 13) из специального картона.

Рис. 15. Схема работы масляного насоса

Рис. 16. Схема вентиляции картера: 1-впускная труба; 2-трубка отвода картерных газов в задроссельное пространство карбюратора; 3-карбюратор; 4-воздушный фильтр; 5-верхний вытяжной шланг; 6-сетка маслоотделителя;’ 7-крышка головки цилиндров; 8- корпус маслоотделителя; 9-нижний вытяжной шланг; 10-указатель уровня масла; 11-штуцер

Не допускается устанавливать крупногабаритный масляный фильтр типа 2101, так как он может задевать за вал привода правого колеса.

Вентиляция картера. Принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. При работе двигателя газы по вытяжному шлангу 9 (рис. 16) отсасываются в корпус 8 маслоотделителя, сетка 6 отделяет масло. Далее картерные газы всасываются через верхний вытяжной шланг 5 и трубку 2 отвода картерных газов и с горючей смесью поступают в камеры сгорания двигателя.

широкого применения

для дезинфекции на объектах железнодорожного транспорта, пищевой промышленности, ЛПУ, ветеринарного надзора

для железнодорожного транспорта, сертифицированные ВНИИЖТ- «Фаворит К» и «Фаворит Щ», внутренняя и наружная замывка вагонов.

Здесь регулярно появляются интересные новинки. Вы нашли по запросу принцип работы масляного насоса ваз 2108 – заходите, у нас стало еще удобнее. Диагностика, ремонт и обслуживание авто своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Сделать авто своими силами

Смех в теме: Изобрели японцы спирт крепостью 300 градусов. Решили испытать. Кому не дадут -все сгорают! Решили послать в Россию трактористу Васе. Тот выпил, все отлично, сел в трактор и поехал. Потом бац — выпрыгнул, по земле повалялся, встал, все нормально. . . . . .Его спрашивают:— Ты чего?А он говорит:— Спиртяга -класс! Только, как пернешь, — фуфайка загорается!

Опубликовал Админ: по просьбе Кронида

Мнение автовладельца: Просторный салон, много места в багажном отделении.хорошо держит дорогу, устойчива на поворотах . неплохо преодолевает снежное препятствие и грязь,.проехал 40000 тыс.никаких проблем,a был всюду за 8 мес.зимой быстро нагревается салон, в общем нравится мне и моей семье.

Содержание

Диагностика неисправностей и замена масляного насоса на ВАЗ 2108/2109
Где находится масляный насос на ВАЗ 2108/2109, за что он отвечает
Симптомы неисправности масляного насоса
Как проверить масляный насос
Проверка маслонасоса на стенде
Причины неисправности масляных насосов ВАЗ 2108/2109
Как произвести замену масляного насоса своими руками
Инструменты для работы
Как снять маслонасос
Видео: демонтаж масляного насоса на ВАЗ 2108/2109
Установка насоса
Видео: как установить масляный насос на ВАЗ с передним приводом
Как отремонтировать масляный насос ВАЗ 2108/2109
Как разобрать маслонасос
Замена сальника, крышки, прокладки и других деталей насоса
Видео: ремонт маслонасоса на ВАЗ 2108/2109
📸 Видео

Видео:Как легко достать клапан масляного насоса на ваз 2109Скачать

Диагностика неисправностей и замена масляного насоса на ВАЗ 2108/2109

Во время эксплуатации автомобиля возникают разные ситуации, при которых узел можно отремонтировать либо заменить. Такая необходимость возникает при поломке масляного насоса ВАЗ 2108/2109. Если продолжать эксплуатацию авто с поломанным механизмом, велика вероятность выхода из строя мотора. Для экономии средств узел можно не только заменить своими руками, но и отремонтировать.

Видео:КАК ВЫКРУТИТЬ РЕДУКЦИОННЫЙ КЛАПАН,МАСЛЯНЫЙ НАСОС ВАЗ 2114!Скачать

Где находится масляный насос на ВАЗ 2108/2109, за что он отвечает

Маслонасос в конструкции двигателя каждого автомобиля является важным и неотъемлемым механизмом, который предназначен для создания определённого давления в системе смазки мотора. Конструкции узла бывают различные и в движение могут приводиться посредством распредвала или коленвала.

На таких распространённых моделях, как ВАЗ 2108/2109, устройство для циркуляции масла в системе располагается за шкивом коленчатого вала. Заглянув под капот, рассмотреть его так просто не получится: сделать это можно только после снятия шкива коленвала с мотора.

Крепление насоса к блоку цилиндров выполнено на шести болтовых соединениях, что обеспечивает надёжную фиксацию всей конструкции.

Масляный насос на ВАЗ 2108/2109 располагается за шкивом коленвала, поэтому рассмотреть этот элемент не так просто

Видео:Эксперименты: Заклинил редукционный клапан давления маслаСкачать

Симптомы неисправности масляного насоса

Первое, что будет свидетельствовать о возникновении проблем с маслонасосом — это загоревшаяся лампочка давления масла. В этом случае элемент указывает на то, что в системе смазки мотора возникли неполадки. Насколько они серьёзны — предстоит выяснить автовладельцу. Помимо проверки давления, внимание следует уделить расходу масла. При снижении давления в системе смазки силового агрегата, эксплуатировать транспортное средство не следует до тех пор, пока не будет установлена причина и произведён ремонт. Основные симптомы возникновения проблем в системе — загоревшаяся лампочка или появление стука в моторе.

Действия, которые следует предпринять в случае возникновения поломки:

остановиться и заглушить двигатель;
подождать некоторое время, чтобы масло стекло в картер двигателя, после чего проверить его уровень с помощью щупа. Если уровень минимальный, нужно долить до нормы;
завести мотор;
если лампа давления масла продолжает гореть, из двигателя все так же доносятся посторонние шумы, то это может указывать на возможные неполадки с маслонасосом.

Читайте также: Двигатель faw ca6dl2 регулировка клапанов

Одной из причин загорания лампочки давления масла может быть низкий уровень смазки в моторе

Как проверить масляный насос

Для тестирования механизма необязательно проводить его демонтаж. В целях диагностики требуется измерить давление в системе смазки и сравнить с теми показаниями, которые соответствуют норме конкретного автомобиля. Исходя из полученных результатов, можно делать выводы: есть ли повод для беспокойства или нет. В случае необходимости замены масляного насоса на ВАЗ 2108/2109 рекомендуется использовать только оригинальные детали. Объясняется это тем, что комплектующие на машины отечественного автопрома на сегодняшний день производят многие. Однако их качество оставляет желать лучшего.

При замене маслонасоса рекомендуется приобретать оригинальную деталь, чтобы избежать проблем из-за низкого качества изготовления

Проверка маслонасоса на стенде

Если есть возможность, проверить работоспособность масляного насоса можно на специальном стенде. Суть такой проверки состоит в том, чтобы оценить производительность и создаваемое давление устройством, а также давление, при котором срабатывает редукционный клапан. При проведении испытаний насоса при помощи стенда применяют специальное масло с температурой +20 ˚С. Для маслонасоса на двигатель ВАЗ 2108/2109, производительность должна находиться в пределах 34 л/мин, противодавление — 5 кг/см². Редукционный клапан должен открываться при давлении 5,5–7,5 кг/см². Если проверка клапана осуществляется на моторе с помощью манометра, который установлен вместо датчика давления масла, клапан должен срабатывать при давлении не менее 4,5 кг/см².

Видео:Заклинил редукционный клапан масляного насоса,на 99,устраняем проблемку))))Скачать

Причины неисправности масляных насосов ВАЗ 2108/2109

Прежде чем принять решение о ремонте или замене маслонасоса, стоит разобраться в причинах, которые могут указывать на неполадки. К слову, проблемы возможны не только с самим механизмом, но и с другими элементами системы смазки:

снижение давления в картере мотора;
неполадки датчиков давления;
эксплуатация моторного масла низкого качества;
применение масла, неподходящего для этого автомобиля;
неполадки смазочного или предохранительного клапана;
засорение масляного фильтра;
загрязнение маслоприемника или корпуса насоса.

Загрязнение маслоприемника приводит к снижению давления в системе и загоранию лампочки

Засор может возникнуть из-за загрязнения самого картера мотора. Проблема решается путём снятия и очищения поддона. Работа масляного насоса может быть нарушена и другими проблемами, которые выявляются в процессе диагностики. К таковым относятся:

повреждение прокладки;
ненадёжное крепление фильтра;
большой износ деталей механизма;
поломка редукционного клапана.

Масляный насос относится к довольно надёжным узлам с длительным сроком эксплуатации. Поломки, как правило, возникают из-за неграмотного ремонта или смазки плохого качества.

Видео:Нет давления масла (часть 2) доработка маслонасоса разборка масляный насосСкачать

Как произвести замену масляного насоса своими руками

Выяснив, что маслонасос нуждается в замене или ремонте, необходимо снять механизм с двигателя.

Инструменты для работы

Для того чтобы демонтировать узел, потребуется стандартный набор автомобилиста, состоящий из такого перечня:

ключей на «10» и «13»;
торцовых головок;
удлинителя;
карданных шарниров.

Как снять маслонасос

Если работы будут проводиться на инжекторном моторе, а не на карбюраторном, то с двигателя потребуется снять датчик положения коленвала. В остальном демонтаж механизма выполняют в одинаковой последовательности:

Обесточиваем бортовую сеть автомобиля путём снятия «—» провода с аккумулятора.
Ослабляем крепёж генератора и снимаем ремень.

Одной из первых процедур по демонтажу маслонасоса является снятие ремня генератора После слива масла демонтируют защиту двигателя и поддон картера Чтобы демонтировать шкив коленвала, потребуется снять ремень ГРМ Одним из шагов по демонтажу масляного насоса является снятие шкива коленвала Маслоприёмник крепится к крышке коренного подшипника двумя болтами и одним болтом — к масляному насосу Насос крепится шестью болтами, откручиваем их Отвернув все крепёжные элементы, сдвигаем насос от крышки коренного подшипника и демонтируем с двигателя

Видео: демонтаж масляного насоса на ВАЗ 2108/2109

Установка насоса

Чтобы выполнить обратную сборку, следуют таким пошаговым инструкциям:

Прежде чем выполнить монтаж узла, ведущую шестерню устанавливают соответствующим образом.

Перед установкой масляного насоса на место ведущую шестерню следует выставить в определённом положении Ведущая шестерня должна совпадать с лысками на коленчатом валу Перед тем как установить насос, рабочую кромку сальника промазывают моторным маслом После смазки сальника моторным маслом и установки его на своё посадочное место, производят монтаж насоса

Видео: как установить масляный насос на ВАЗ с передним приводом

Видео:Редукционный клапан и регулировка давления. Когда знания экономят деньги или не будь лохом!Скачать

Как отремонтировать масляный насос ВАЗ 2108/2109

штангенциркуль;
микрометр (0–25 мм);
плоские щупы;
металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

Масляная помпа имеет ведомую и ведущую шестерни

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм.

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.
