Для чего редукционный клапан в вентиляции картера

Клапан вентиляции картерных газов (КВКГ) или PCV (Positive Crankcase Ventilation) служит для эффективного использования образующейся в картере газовой смеси. Деталь устанавливается на большинстве современных моделей с инжекторной системой подачи топлива и принимает непосредственное участие в регулировании состава топливовоздушной смеси. Некорректная работа клапана ВКГ приводит к перерасходу топлива и нестабильной работе ДВС.

Подробно об устройстве, принципе работы, неисправности и способах проверки клапана PCV расскажем ниже.

Видео:Доработка ВЕНТИЛЯЦИИ картера ВАЗ Приора, Калина, Гранта, 2114, Нива и другихСкачать

Где находится клапан PCV и для чего нужен

Расположение клапана PCV напрямую зависит от модификации автомобиля. Обычно деталь встраивается в клапанную крышку ДВС, но может размещаться и в отдельном корпусе, совмещенном с маслоотделителем, поблизости от неё. Последний вариант активно используется в последних поколениях и моделях BMW и Volkswagen.

Найти клапан вентиляции картерных газов можно по отходящему от него тонкому гибкому патрубку, присоединенному к воздуховоду на участке между впускным коллектором и дросселем.

Как выглядит клапан картерных газов можно увидеть на фото на наглядном примере.

Где находится клапан вентиляции картерных газов на VW Golf 4,
нажмите для увеличения

Где стоит клапан pcv в Audi A4 2.0,
нажмите для увеличения

Расположение КВКГ на Toyota Avensis 2.0,
нажмите для увеличения

За что отвечает клапан вентиляции картерных газов?

Основное назначение клапана PCV – регулирование объема картерных газов, подаваемого в задроссельное пространство в различных режимах работы ДВС. Тем самым достигается более точное дозирование воздуха для создания оптимального соотношения топливовоздушной смеси. Дополнительно КВКГ препятствует возгоранию картерных газов при обратной вспышке во впуске.

Видео:Быстрая проверка исправности клапана ВКГ.Скачать

Устройство и как работает клапан вентиляции картерных газов

Устройство клапана ВКГ: видео

Конструктивно эта деталь в вентиляции картерных газов представляет собой перепускной клапан, состоящий из корпуса с двумя патрубками и подвижным рабочим элементом.

Во встроенных клапанах PCV входное и выходное отверстия перекрываются плунжером, а в размещающихся в отдельном корпусе с маслоотделителем – мембранами. Свободному перемещению запорного элемента без внешнего воздействия препятствуют пружины.

Как работает клапан ВКГ

Принцип действия клапана PCV основан на изменении давления на входе. Условно можно выделить 4 основных состояния КВКГ по степени открытия и количеству проходящих картерных газов.

Степень открытия клапана PCV в зависимости от режима работы ДВС

Со стороны входа на клапан действует давление, создаваемое картерными газами. Когда оно превышает усилие пружины, перекрывающий отверстие элемент (мембрана или плунжер) смещается внутрь, открывая доступ газовой смеси в корпус фильтра.

Устройство клапана ВКГ в VW Polo

Начинка КВКГ в Шевроле Лачетти

Одновременно со стороны выходного отверстия на клапан воздействует разряжение (давление ниже атмосферного), создающееся во впускном коллекторе. Ограничение проходного сечения клапана позволяет перенаправить часть газов из картера, собравшихся под клапанной крышкой в пространство между воздушным фильтром и дроссельной заслонкой. В случае обратной вспышки и резкого падения разряжения во впускном коллекторе выходное отверстие КВКГ перекрывается полностью, тем самым предотвращая воспламенение горючей газовой смеси.

На что влияет клапан PCV

Режимы работы клапана PCV

Читайте также: Клапан 452с 015 22

Клапан PCV напрямую влияет на работу двигателя, оптимизируя процесс смесеобразования. Путем изменения проходного сечения канала он корректирует подачу содержащих частицы топлива картерных газов в воздушный канал перед дросселем и за ним. Это позволяет максимально эффективно использовать систему вентиляции картера и одновременно предотвратить поступление неучтенной топливовоздушной смеси во впускной коллектор.

При выходе из строя клапана вентиляции картерных газов, они подаются во впуск в избыточном количестве, либо не поступают вообще. Причем в первом случае это обычно не фиксируется никакими датчиками, а во втором приводит к попыткам неоправданной коррекции топливовоздушной смеси.

Из-за избытка поступающего в камеру сгорания воздуха двигатель хуже запускается, возможны провалы при ускорении или в иных случаях, когда необходимо увеличить тягу. Заклинивание клапана может привести к увеличению расхода топлива и переобогащению ТВС, результатом чего станет неустойчивая работа и вибрация мотора на холостых оборотах.

Клапан в системе вентиляции картерных газов

Видео:ДЛЯ ЧЕГО НУЖЕН КЛАПАН ВЕНТИЛЯЦИИ КАРТЕРНЫХ ГАЗОВСкачать

Признаки и причины неисправности клапана PCV

Зависание оборотов двигателя из-за клапана PCV и устранение проблемы: видео

Хотя клапан вентиляции картерных газов имеет простое устройство, периодически он всё же выходит из строя или работает некорректно. Какие могут быть признаки неисправности клапана ВКГ? Чаще всего это:

• вибрация двигателя, отличная от троения;
• шипение во впускном коллекторе после прогазовки;
• провал в тяге от 3000 до 5000 об/мин;
• колебание оборотов ХХ.

При сопутствующих проблемах в вентиляции картерных газов возможно увеличение расхода масла, замасливание заслонки дросселя и ведущих из картера вентиляционных шлангов.

Какие неисправности клапана картерных газов могут быть?

Обычно происходит нарушение герметичности корпуса вследствие механического повреждения (например, при установке после очистки) либо несвоевременное срабатывание, неполное открытие и закрытие заслонок из-за их подклинивания.

Таким образом, основные причины неисправности клапана PCV – разрушение или заклинивание запорных элементов или внешние воздействия.

Неисправности клапана картерных газов и их признаки указаны в таблице.

1. Механическое повреждение корпуса.
2. Износ уплотнений/патрубков.
3. Некачественный монтаж.

1. Затрудненный запуск двигателя, плавающие обороты на ХХ, потеря мощности.
2. Свист со стороны клапана.
3. Бедная смесь, ошибка P0171.

1. Разрушение пружины.
2. Повреждение мембраны или золотника.
3. Задиры на рабочих поверхностях.
4. Образование масляных отложений внутри корпуса.
5. Производственный брак.

1. Легкий запуск, но неустойчивая работа ДВС после прогрева на ХХ.
2. Богатая смесь, ошибка P0172.

1. Затрудненный запуск двигателя, плавающие обороты на ХХ, потеря мощности.
2. Бедная смесь, ошибка P0171.
3. Масляный нагар на дросселе, стенках воздуховода, впускного коллектора и форсунках.

КВКГ может работать некорректно из-за неполадок в системе вентиляции картера или проблем с ЦПГ. В этом случае резко возрастает объем картерных газов, проходящих через клапан, и вероятность его быстрого замасливания. Поэтому, прежде чем проверить клапан PCV, следует убедиться в отсутствии неполадок, которые приводят к выбросу масла через сапун или его выдавливанию через прокладки и сальники.

Видео:Профилактика системы вентиляции картерных газов Positive Crankcase VentilationСкачать

Проверка клапана PCV

Проверить клапаны PCV можно физическим и программным методом. Во втором случае потребуется помощник, диагностический сканер или адаптер OBD II и специальное приложение для ПК или мобильного устройства. Для физической диагностики, проводимой путем проверки реакции КВКГ на внешние воздействия из инструментов, потребуется только рожковый ключ для снятия клапана.

В некоторых автомобилях, в частности, новых моделях BMW, клапан PCV несъемный и неразборный. Проверить его физическим способом без разрушения корпуса невозможно. В данном случае проверить можно либо с помощью компьютерной диагностики, либо заменой на заведомо исправный узел.

Для проверки работы клапана картерных газов следуйте такому порядку:

Читайте также: Балансировочный клапан leno msv bd ду50

Проверка клапана ВКГ своими руками Toyota Vitz: видео

1. Демонтируйте клапан из отверстия в клапанной крышке, предварительно сняв шланг с выходного патрубка.
2. Осмотрите входное отверстие на предмет загрязнений, при необходимости удалите их.
3. Продуйте клапан ртом со стороны выхода: через исправный КВКГ воздух проходить не должен.
4. Снова наденьте шланг вентиляции на выходное отверстие.
5. Запустите и прогрейте двигатель.
6. Плотно закройте пальцем входное отверстие клапана. В исправной детали это действие сопровождается щелчком и ощущается разряжение – палец «прилипнет» к отверстию.

Проверка клапана вентиляции картерных газов программным способом осуществляется по положению дроссельной заслонки на холостом ходу.

Проверка клапана PCV с помощью компьютерной диагностики на примере автомобиля Chevrolet Lacetti:

Профессиональная проверка клапана PCV на Шевроле Лачетти с компьютерной диагностикой: видео

1. Выкрутите клапан рожковым ключом на 24, предварительно сняв шланг с выходного патрубка.
2. Наденьте шланг на выходной патрубок.
3. Подключите сканер или переходник OBD II к диагностическому разъему в салоне.
4. Запустите программу для диагностики и выведите на экран показания положения дроссельной заслонки (реальное положение ДЗ).
5. Запустите и прогрейте двигатель. При этом значение реального положения ДЗ должно быть в пределах 35–40 шагов.
6. Заглушите входное отверстие клапана скотчем или попросите помощника заткнуть его пальцем. Параметр должен увеличиться примерно на пять 5 шагов.
7. Снимите с выходного патрубка клапана PCV вентиляционный шланг. Если КВКГ исправен, показания реального положения дроссельной заслонки упадут до 5 шагов. Это указывает на то, что клапан ограничивал прохождение газов во впуск на ХХ.

Видео:ЧТОБЫ ДВИГАТЕЛЬ НЕ ДЫМЕЛ ПРОВЕРЬ КЛАПАН ВЕНТИЛЯЦИИ КАРТЕРНЫХ ГАЗОВСкачать

Обслуживание клапана вентиляции картерных газов

Одной из основных причин некорректной работы КВКГ является загрязнение рабочих поверхностей. Избежать этого позволяет чистка клапана вентиляции картерных газов каждые 20 000–30 000 км.

Незначительное замасливание поверхности КВКГ – естественный процесс. Однако если он становится в масле быстрее чем за 10 000 км – это повод для диагностики системы вентиляции картера. Не исключено, что забит маслоотделитель или вентиляционный шланг.

Чем и как почистить клапан PCV

Очистка клапана PCV аэрозолем WD-40

Для чистки клапана PCV оптимально подходят следующие средства:

• очиститель карбюратора или инжектора;
• очиститель тормозов;
• WD-40;
• керосин или дизельное топливо.

При использовании средства в виде аэрозоля с трубкой его следует нагнетать через входной патрубок внутрь КВКГ. Керосин и солярку можно впрыскивать с помощью шприца или спринцовки. Процедуру промывки необходимо повторять до удаления всех отложений.

После чистки необходимо проверить работоспособность клапана PCV одним из вышеописанных способов. Если промывка не помогла, деталь необходимо заменить.

Видео:клапан вентиляции картера - восстановлениеСкачать

Частые вопросы о клапане картерных газов

Что такое клапан вентиляции картерных газов?

КВКГ – элемент системы вентиляции картерных газов, конструктивно представляющий собой мембранный или плунжерный перепускной клапан.

Где стоит клапан вентиляции картера?

В большинстве моделей КВКГ расположен в клапанной крышке ДВС (сзади или сверху) либо в непосредственной близости от неё в отдельном корпусе вместе с маслоотделителем.

Для чего нужен клапан PCV?

Клапан PCV управляет подачей картерных газов во впускной коллектор, направляя их перед дроссельной заслонкой. Он позволяет оптимизировать состав топливовоздушной смеси при различных режимах работы ДВС.

Как проверить работу клапана PCV?

Рабочий КВКГ не продувается со стороны выхода, но пропускает воздух со стороны входа. При закрытии входного отверстия снятого клапана на заведенном и прогретом двигателе слышен щелчок и ощущается, как притягивается перекрывающий предмет (палец). Если клапан не проходит какую-то из этих проверок – можно сделать вывод о неработоспособности клапана ВКГ.

Как определить неисправность клапана вентиляции картерных газов?

Заклинивший в открытом положении КВКГ приводит к чрезмерному обогащению топливовоздушной смеси и нестабильной работе ДВС (плавают обороты и троит) на ХХ после прогрева. Если клапан не открывается вовремя или его пропускная способность снизится, смесь будет бедной, при этом возникнут проблемы с запуском и ухудшится динамика разгона.

Видео:Клапан вентиляции картерных газов | Турбина пьет маслоСкачать

Тема: Редукционный клапан ВКГ («грибок») — устройство, работа, проверка

Опции темы

Поиск по теме

Директор Лагеря Регистрация 06.10.2004 Адрес Россия, Сергиев Посад Возраст 48 Сообщений 37,580 Записей в дневнике 14

Читайте также: Что такое регургитация сердечных клапанов

Видео:Как проверить клапан вентиляции картера PCV и как он должен работатьСкачать

Редукционный клапан ВКГ («грибок») — устройство, работа, проверка

Редукционный клапан системы вентиляции картерных газов (или «грибок» в простонародье) предназначен для обеспечения возможности изменения величины потока вентилируемых картерных газов в зависимости от величины разрежения во впускном трубопроводе.

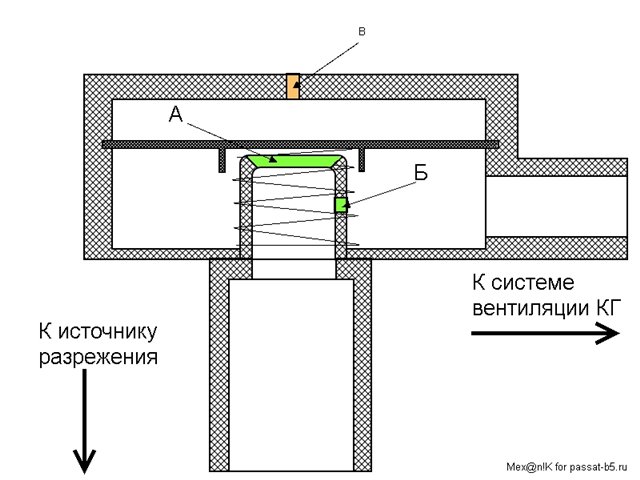

Ниже приведена схема и описание режимов работы редукционного клапана, устанавливаемого на двигатели с турбонаддувом 1.8T, на Passat B5/B5+ в частности:

В пластиковом корпусе с двумя штуцерами размещены:

диафрагма из маслостойкой резины, металлический колодец с двумя отверстиями и пружинка.

1) При малом разрежении во впуске, вследствие чего диафрагма приподнята, канал «А» открыт для прохождения картерных газов.
2) При высоком разрежении диафрагма начинает смещаться вниз, преодолевая сопротивление пружины, и тем самым запирая канал «А». Картерные газы начинают проходить через канал «Б», имеющий калиброванное отверстие.
3) Канал «В» предназначен для обеспечения плавного и равномерного хода диафрагмы, обеспечивая связь с атмосферой.

Разрежение во впускном трубопроводе, где расположен редукционный клапан, в режиме холостого хода минимально. Максимум разрежения в режиме холостого хода присутствует между закрытым дросселем и впускным коллектором, куда в обход редукционного клапана выводится через блидер* «малая» магистраль вентиляции картера. При наличии избытка во впускном коллекторе, наддутого турбокомпрессором, «малая» магистраль перекрывается тем же блидером, а основная вентиляция осуществляется уже через редукционный клапан в расположенный до турбины впускной трубопровод. За счёт эффекта эжекции (высокая скорость и объем проходящего через клапан воздуха) преодолевается возвратное действие пружины, отжимающей мембрану, и проходное сечение клапана меняется на меньшее, что помогает избежать гипервентиляции картерных газов в режимах высоких нагрузок. Неисправность клапана, когда независимо от разрежения во впуске функционирует лишь большее сечение, приводит к гипервентиляции картера и увеличению расхода масла, забрасываемого во впускной патрубок вместе с картерными газами. Поэтому впускной патрубок при неисправном редукционном клапане загажен больше обычного. Учитывая то, что пульсации при резком закрытии дроссельной заслонки под нагрузкой, даже при наличии исправного байпасного клапана, присутствуют даже на стоке, не говоря уже про чипованные аппараты, то вся эта масляная пелена летит на рабочий элемент расходомера. Чем больше нагрузка и градиент закрытия дросселя — тем выше пульсация. Не говоря уже о чипованных двигателях с одновременно неисправным байпасом и редукционным клапаном.

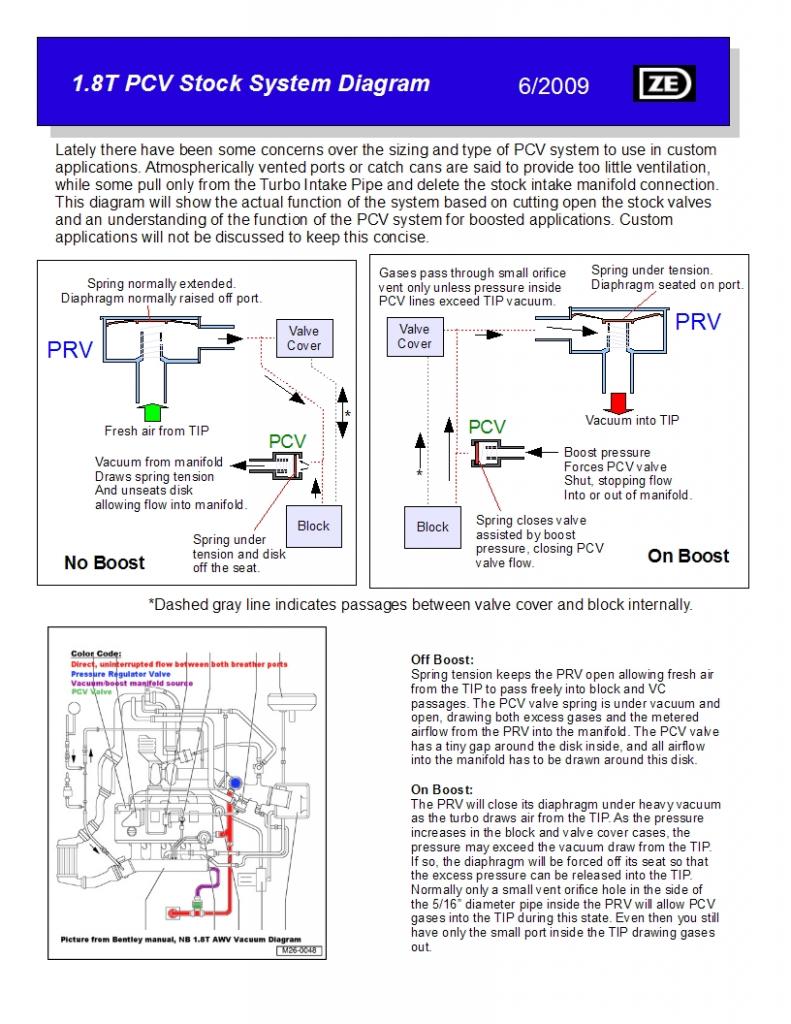

* блидер, bleeder valve, клапан PCV — обратный клапан, расположенный в нижнем тройнике вкг двигателей 1.8T

Подключение штуцеров редукционного клапана должно строго соответствовать схеме, приведенной в статье, — нижний штуцер обязательно должен быть подсоединен на участке разрежения между дмрв и входом в турбокомпрессор, а боковой штуцер должен быть выведен в систему вкг. Менять систему подключения на обратную недопустимо, поскольку будет полностью нарушен график срабатывания клапана. При обратном подключении клапна потребуется создание гораздо меньшего разрежения до момента срабатывания клапана, что приведет к преждевременному уменьшению проходного сечения вкг.
К тому же, учитывая вероятность образования в холодное время года в клапане конденсата, который имеет свойство застывать при отрицательных температурах, подобное положение клапана относительно поверхности земли будет способствовать скоплению масла и конденсата в верхней полости клапана таким образом, что это, возможно, приведет к нарушению нормального функционирования клапана гораздо чаще, чем в случае типового ориентирования плоскости «шляпы» клапана относительно поверхности земли, близкому к параллельному.

Проверка работоспособности клапана:

1. Необходимо резко и сильно втянуть воздух через боковой отвод клапана (желательно через марлю, поскольку внутренности работавшего клапана далеки от стерильности). В этом случае поток воздуха должен ощутимо меняться.

2. Плотно закрыть (заткнуть) нижний штуцер и подуть в торцевой — клапан не должен продуваться. Если продувается — значит мембрана неисправна, клапан требует замены. На время заказа—покупки клапана возможно запаять отверстие в крышке клапана, обеспечивающее сообщение с атмосферой. Основную функцию после этого клапан продолжит выполнять, а так же будет исключён неучтённый подсос воздуха в обход дмрв.
