Система охлаждения ДВС: как устроена и надо ли промывать ее зимой?

Видео:Как очистить двигатель от осадка в блоке цилиндровСкачать

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Видео:система охлажденияСкачать

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Видео:ЭТО нужно ЗНАТЬ при прогаре Прокладки ГБЦ ДвигателяСкачать

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Видео:Некачественная охлаждающая жидкость причина перегрева почему так забитые каналы рубашки охлажденияСкачать

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Видео:НИКОГДА НЕ ПРОМЫВАЙТЕ СИСТЕМУ ОХЛАЖДЕНИЯ ПОКА НЕ ПОСМОТРИТЕ ЭТО ВИДЕОСкачать

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Читайте также: Конус пирамида призма цилиндр параллелепипед

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Видео:Как и чем очистить блок цилиндровСкачать

Материалы

Видео:Как Надо Промывать Систему Охлаждения Двигателя - 5 этапов удаления ржавчиныСкачать

Система охлаждения

Видео:СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ "Азиатский" и "Европейский" вариантыСкачать

Типы систем охлаждения

Какое назначение системы охлаждения?

Система охлаждения двигателя служит для отвода избыточного тепла от стенок цилиндров и передачи его в окружающую среду, а также для поддержания теплового режима двигателя в заданных пределах.

Какие типы систем охлаждения применяются в автомобильных двигателях?

В автомобильных двигателях система охлаждения может быть жидкостной или воздушной. Наибольшее распространение получила жидкостная закрытая система охлаждения с принудительной подачей охлаждающей жидкости к наиболее нагретым местам в двигателе (гнездам выпускных клапанов, стенкам камер сгорания, бобышкам установки свечи зажигания).

Следовательно, сначала охлаждаются наиболее нагретые детали двигателя, а затем, менее нагретые. Это обеспечивает наиболее оптимальный режим работы двигателя, при котором наибольшее количество теплоты, выделившейся при сгорании горючей смеси в цилиндрах двигателя, превращается в полезную работу.

Что происходит в двигателе при недостаточном охлаждении?

При недостаточном охлаждении цилиндров и других нагреваемых деталей снижается мощность двигателя из-за ухудшения весового наполнения цилиндров горючей смесью, происходит самовоспламенение горючей смеси или ее детонационное сгорание.

Двигатель при этом перегревается, выгорает масло на стенках цилиндров, а это ведет к недостаточной смазке трущихся поверхностей и еще большему их нагреву. В результате увеличивается износ цилиндров, поршней, поршневых колец, коренных и шатунных подшипников.

Что происходит в двигателе при чрезмерном его охлаждении?

При чрезмерном охлаждении цилиндров и других деталей часть тепла уносится с охлаждающей жидкостью и не превращается в полезную работу. Кроме того, горючая смесь, попадая на холодные стенки цилиндров, конденсируется и, превращаясь в бензин, смывает масло со стенок цилиндров, а стекая в поддон картера двигателя, разжижает там масло, ухудшая его смазочные свойства, Все это при водит к потере мощности двигателя и к его износу.

Какая температура охлаждающей жидкости наиболее оптимальная?

Исследованиями установлено, что наиболее оптимальная температура охлаждающей жидкости при работе двигателя 85-95°С. Для поддержания ее в заданных пределах в системе охлаждения устанавливают термостат и жалюзи.

Чем контролируют температуру охлаждающей жидкости в двигателе?

Температуру охлаждающей жидкости в двигателе контролируют при помощи термометра в кабине автомобиля, и датчика, установленного в головке блока цилиндров.

Как распределяется теплота в двигателе?

Распределение теплоты, выделившейся при сгорании горючей смеси в цилиндрах двигателя, видно из уравнения теплового баланса, которое может быть ориентировочно составлено на основании теоретических подсчетов или определено путем лабораторного исследования. Уравнение теплового баланса имеет вид:

где Q_Е – теплота, эквивалентная эффективной работе двигателя, Дж/ч; Q_T – теплота, выделяемая топливом за один час при его сгорании в цилиндрах двигателя, Дж/ч; Q_ОХ – теплота, отводимая системой охлаждения, Дж/ч; Q_Г – теплота, отводимая с отработавшими газами, Дж/ч; Q_HC – тепловые потери, обусловленные неполным сгоранием топлива в цилиндрах двигателя, Дж/ч; Q_ОС – остаточный член уравнения теплового баланса, учитывающий все другие тепловые потери, не вошедшие в величины Q_ОХ, Q_Г, Q_НС, Дж/ч.

От каких факторов зависит распределение теплоты в двигателе?

Распределение теплоты в различных двигателях неодинаково. Оно зависит от конструктивных факторов, таких как тип двигателя, степень сжатия, диаметр и ход поршня, а также от эксплуатационных показателей (частота вращения коленчатого вала и нагрузка двигателя).

Как распределяется теплота в двигателях?

Распределение теплоты находится в пределах, указанных в таблице 5.

5. Распределение теплоты в тепловом балансе двигателей

Теплота Q_Е, эквивалентная эффективной работе, %

Теплота Q_ОХ, отводимая системой охлаждения, %

Теплота Q_Г, отводимая с отработанными газами, %

Видео:Ремонт трещин ГБЦ и прогара прокладок. Металлогерметики Hi-GearСкачать

Система жидкостного охлаждения двигателя

Жидкостная система охлаждения рядного двигателя автомобиля ГАЗ-24 «Волга» (рис.26) состоит из рубашки охлаждения 1, представляющей собой пустотелое пространство между наружными стенками цилиндров, камер сгорания и внутренней поверхностью блока и головки блока цилиндров, заполняемое охлаждающей жидкостью; радиатора 11; соединительных патрубков и шлангов 9, соединяющих рубашку охлаждения с радиатором; насоса 7 центробежного типа; водораспределительной трубы 5, подводящей охлажденную жидкость к наиболее нагретым местам двигателя; вентилятора 16, создающего воздушный поток; термостата 8, регулирующего тепловой режим двигателя в низших пределах; жалюзей 14, перекрывающих поток воздуха, проходящего через радиатор в холодное время года, регулируя таким путем тепловой режим работы двигателя; расширительного бачка 13; шкива 15 привода насоса и вентилятора; датчика 6 указателя температуры охлаждающей жидкости; датчика 10 сигнальной лампы, установленной на щитке приборов автомобиля и сигнализирующей водителю о закипании охлаждающей жидкости; пробки 12 с клапанами давления и разрежения в радиаторе; сливных кранов 2 и 17 для слива охлаждающей жидкости из рубашки охлаждения и с радиатора; крана 3 и радиатора 4 отопителя кабины автомобиля.

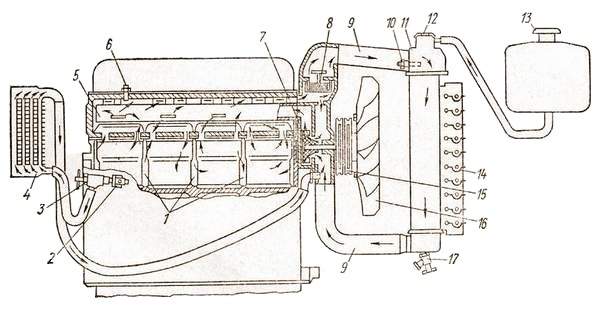

Рис.26. Система охлаждения рядного двигателя.

Что служит охлаждающей жидкостью в системе охлаждения?

В качестве охлаждающей жидкости в системе охлаждения двигателя используется мягкая вода (дистиллированная, снеговая, дождевая) или низкозамерзающие жидкости антифриз и Тосол, состоящие из 40 или 65% этиленгликоля и соответственно 60 или 35% (по объему) дистиллированной воды с добавлением присадков, уменьшающих вспенивание и коррозию. В качестве охлаждающей жидкости могут при меняться и спирто-глицериновые или водно-спиртовые смеси. Однако в настоящее время они используются крайне редко.

Следует помнить, что этиленгликоль, содержащийся в антифризе и Тосоле, является ядовитой жидкостью и при попадании в желудочно-кишечный тракт может вызвать отравление человека вплоть до смертельного исхода.

Как работает жидкостная система охлаждения?

Крутящий момент от коленчатого вала через клиноременную передачу передается на шкив 15 (рис.26), который жестко установлен на валу. Там же закреплен вентилятор 16 и крыльчатка 7 центробежного насоса.

Вращаясь, крыльчатка 7 подает в водораспределительную трубу 5 охлаждающую жидкость, которая затем омывает нагретые детали двигателя и поднимается к термостату 8. Если температура жидкости меньше 76°С, то клапан термостата закрыт и жидкость не может пройти в радиатор (прогрев двигателя). Поэтому она по перепускному каналу А поступает снова во впускную полость насоса и крыльчаткой подается в водораспределительную трубу и к нагретым деталям двигателя. Опять нагревается, ускоряя прогрев двигателя (циркуляция жидкости по малому кругу).

Когда температура охлаждающей жидкости достигнет 76°С, клапан термостата начинает открываться и при 90°С он полностью откроется. Теперь нагретая жидкость проходит через открытый клапан термостата в радиатор 11, где по тонким трубкам опускается сверху вниз и охлаждается в нем. Это происходит за счет охлаждения трубок радиатора воздушным потоком, создаваемым вентилятором 16, а также возникающим при движении автомобиля.

Охлажденная жидкость нижним шлангом 9 подводится во впускную полость насоса и далее крыльчаткой 7 подается в водораспределительную трубу, омывает нагретые детали двигателя, отбирает тепло и снова поступает в радиатор, где охлаждается (циркуляция по большому кругу).

Водитель по указателю температуры (термометру) может контролировать температуру охлаждающей жидкости и в случае ее понижения регулировать воздушный поток, проходящий через радиатор с помощью жалюзи 14, прикрывая их. При перегреве двигателя водителю необходимо остановить его, выяснить и устранить причину перегрева.

Наличие расширительного бачка 13 позволяет охлаждающей жидкости перетекать из радиатора при ее нагреве и увеличении объема, чем радиатор предохраняется от разрушения.

Для обогрева кабины грузовых автомобилей и кузова легковых автомобилей и автобусов часть нагретой жидкости подводится в специальный радиатор 4 отопителя по подводящим и отводящим шлангам. В летнее время, когда не требуется обогрев, поступление жидкости в отопитель можно перекрыть краном 3.

Как устроена система охлаждения V-образных двигателей?

Система охлаждения V-образного двигателя автомобиля ЗИЛ-130 (рис.27) состоит из рубашки охлаждения 1 для каждого ряда цилиндров; радиатора 3, соединенного шлангами 2 с насосом и рубашкой охлаждения; насоса 9 центробежного типа, крыльчатка которого жестко закреплена на одном валу с вентилятором 10; термостата 6 с твердым наполнителем; жалюзей 4, трубопроводов 5, подводящих охлаждающую жидкость в рубашку охлаждения компрессора, и трубопроводов 7 с краном 8 для подвода нагретой жидкости в отопитель кабины.

Читайте также: Ремкомплект маз цилиндра силового цг 80

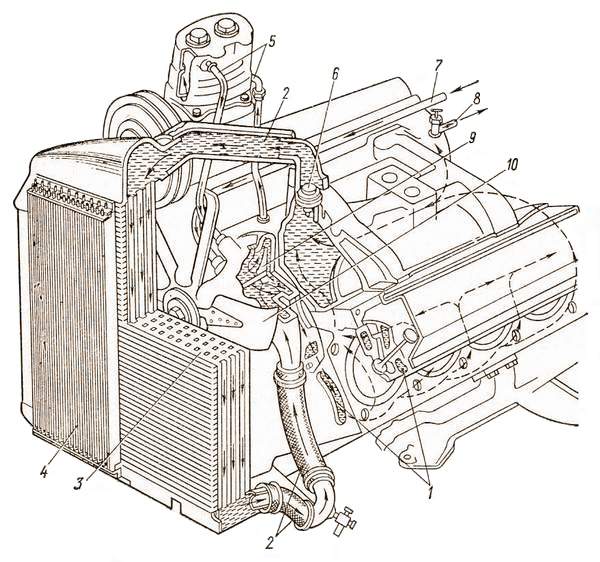

Рис.27. Система охлаждения V-образного двигателя.

При работе двигателя крыльчатка насоса подает охлаждающую жидкость по водораспределительным каналам в рубашки охлаждения каждого ряда цилиндров, где она забирает избыточное тепло от стенок цилиндров, гнезд клапанов и других нагретых деталей двигателя, а затем поступает в каналы крышки развала блока цилиндров и подогревает горючую смесь, поступающую из карбюратора в цилиндры двигателя. Далее охлаждающая жидкость поступает к термостату 6 и, если его клапан открыт, то по отводящему шлангу 2 отводится в радиатор 3, где охлаждается и снова подводится к насосу, а от него в рубашку охлаждения.

Если клапан термостата закрыт (прогрев двигателя), то охлаждающая жидкость циркулирует по малому кругу, как и в рядном двигателе. Температура охлаждающей жидкости при работающем двигателе должна быть в пределах 85-95°С.

Видео:Из чего состоит система охлаждения двигателя автомобиля и как она работает?Скачать

Радиатор

Как устроен радиатор?

Радиатор (рис.28, а) состоит из верхнего 1 и нижнего 7 бачков, соединенных между собой латунными или алюминиевыми трубками 5, к которым припаяны пластины 6, увеличивающие площадь поверхностного охлаждения радиатора, через которую отводится теплота охлаждающей жидкости в окружающую среду.

В верхнем бачке выполнена горловина для заливания охлаждающей жидкости. Она закрывается пробкой 3, в которой есть паровой 11 и воздушный 12 (рис.28, б, в) клапаны.

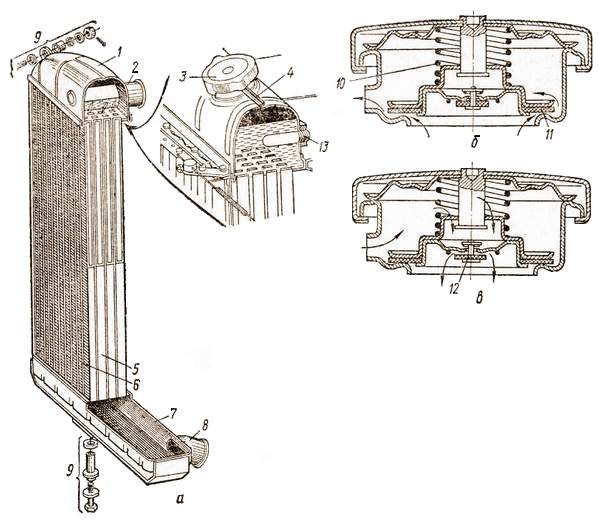

Рис.28. Радиатор:
а – устройство; б – паровой клапан открыт; в – воздушный клапан открыт.

Паровой клапан нагружен пружиной 10 упругостью 1250—2000 г, что способствует повышению давления в радиаторе, благодаря чему температура закипания охлаждающей жидкости в системе охлаждения повышается до 112-119°С. Это позволяет уменьшить объем охлаждающей жидкости и снизить массу двигателя при сохранении необходимой интенсивности охлаждения. Кроме того, уменьшаются потери на испарение охлаждающей жидкости.

Воздушный клапан нагружен слабой пружиной упругостью 50-100 г и предназначен для пропуска воздуха в радиатор в случае конденсации охлаждающей жидкости после ее закипания с последующим охлаждением, чтобы предотвратить «сплющивание» радиатора атмосферным давлением. Такая система охлаждения называется закрытой. Для слива охлаждающей жидкости из такой системы открывают сливные краники и обязательно пробку радиатора.

В верхнем бачке радиатора есть патрубок 2 для соединения радиатора с рубашкой охлаждения двигателя при помощи резинового шланга: пароотводная трубка 4; датчик 13 электрического термометра.

В нижнем бачке 7 имеется патрубок 8 для соединения радиатора с насосом и кран для слива охлаждающей жидкости. Радиатор с помощью крепежных деталей 9 крепится на раме автомобиля.

Система охлаждения, в которой горловина радиатора закрывается пробкой без указанных клапанов, называется открытой. В ней вода закипает при 100°С.

Какие типы радиаторов применяются на автомобилях?

В зависимости от типа сердцевины радиаторы сбывают трубчатые, пластинчатые, трубчато-ленточные и другие.

Какое назначение жалюзи, как они устроены и где крепятся?

Жалюзи служат для регулирования воздушного потока, проходящего через радиатор. Они представляют собой металлические пластины, расположенные вертикально или горизонтально перед радиатором и шарнирно соединенные между собой.

Управляют ими рукояткой из кабины автомобиля. Водитель, вдвигая или выдвигая рукоятку, поворачивает пластины, изменяя щели между ними и регулируя тем самым воздушный поток, проходящий через радиатор, а вместе с ним и температуру охлаждающей жидкости.

В сильные морозы на капот и облицовку радиатора одевают утеплительный чехол, сшитый из водонепроницаемой ткани, что способствует поддержанию теплового режима двигателя в требуемых пределах.

Видео:Головка Блока цилиндров 2108. Забита водяная рубашка.Скачать

Насос системы охлаждения

Как устроен и работает насос системы охлаждения?

Насос служит для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения двигателя. На автомобильных двигателях устанавливают насосы центробежного типа, имеющие большую подачу при небольших размерах. Насос двигателя автомобиля ЗИЛ-130 (рис.29) состоит из корпуса 1 с подводящим патрубком 4 и уплотнительной прокладкой 2, в котором на двух шарикоподшипниках 9 и распорной втулке 10 установлен вал 8. На одном конце вала жестко закреплена крыльчатка 3, на другом – ступица 13 со шкивом 14 привода вала и вентилятор 15, создающий воздушный поток, проходящий через радиатор. Подшипники вала удерживаются стопорным кольцом 11. Шкив опирается на втулку 12.

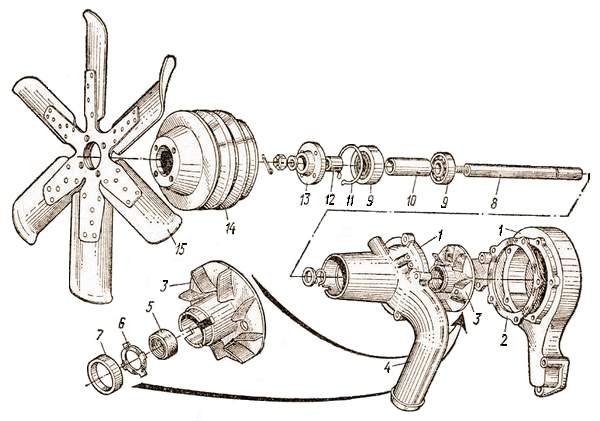

Рис.29. Водяной насос и вентилятор.

Для предотвращения утечки жидкости в местах выхода вала из корпуса на валу устанавливается самоподжимающийся сальник, состоящий из текстолитовой шайбы 6, резиновой манжеты 5 и обоймы 7 с пружиной и запорным кольцом. Сальник вращается вместе с крыльчаткой 3, так как в прорези крыльчатки входят шайбы 6 и обойма 7. Манжета 5 плотно обхватывает вал и прижимается к шайбе, предотвращая утечку жидкости. При износе сальника жидкость постепенно начинает просачиваться через специальное отверстие в корпусе насоса, что сигнализирует о необходимости замены сальника.

Работает насос так. При вращении коленчатого вала крутящий момент с помощью приводного ремня передается на шкив 14 вала насоса, приводя его во вращение. При этом крыльчатка 3 захватывает жидкость, подводящуюся по шлангу и патрубку 4 из радиатора, и подает ее в рубашку охлаждения. Там она охлаждает нагретые детали и по отводящему шлангу возвращается в верхний бачок радиатора, где, опускаясь, охлаждается и снова поступает в насос.

Вместе с валом насоса вращается вентилятор. Он обычно имеет четыре или шесть лопастей, изготовленных из листовой стали (грузовые автомобили) или пластмассы (легковые автомобили). Для снижения шума их располагают Х-образно под углом 70 или 110°. Концы лопастей отогнутые, что улучшает вентиляцию подкапотного пространства и повышает производительность вентилятора.

На некоторых двигателях с целью уменьшения расхода мощности на привод вентилятора и обеспечения автоматического регулирования теплового режима двигателя вентилятор автоматически включается с помощью электромагнитной муфты (первые выпуски автомобилей ГАЗ-24 «Волга»>, гидравлической муфты (автомобили КамАЗ) или автономного электродвигателя (ВАЗ-2106) только тогда, когда температура охлаждающей жидкости достигнет 80-85°С.

Видео:Проверка каналов охлаждения ГБЦСкачать

Термостат с жидкостным и твердым наполнителем

Какое назначение термостата; как он устроен и работает?

Термостат предназначен для автоматического регулирования температуры охлаждающей жидкости в системе охлаждения двигателя с целью ускорения его прогрева после пуска. Термостат устанавливается в верхней части двигателя в месте выхода нагретой жидкости в радиатор и может быть с жидкостным или твердым наполнителем.

Термостат с жидкостным наполнителем (рис.30) состоит из латунного гофрированного цилиндра 1, заполненного легкозакипающей жидкостью, состоящей из эфирного спирта и дистиллированной воды. С цилиндром жестко соединен шток 2, на втором конце которого приварен клапан 3, опирающийся на седло, укрепленное в корпусе термостата. В корпусе выполнены окна 4, через которые жидкость из рубашки охлаждения поступает в насос при закрытом клапане 3.

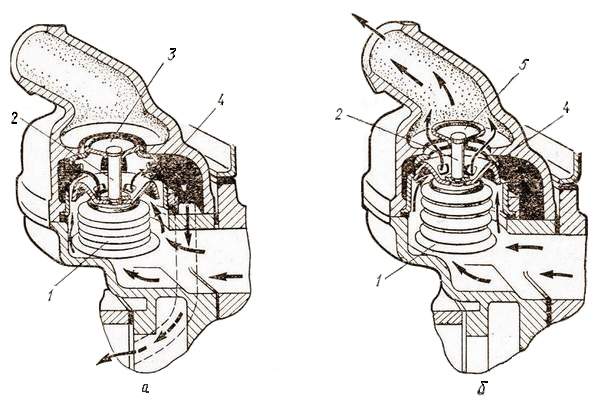

Рис.30. Термостат с жидкостным наполнителем:
а – клапан закрыт; б – клапан открыт.

Работает термостат так. При пуске холодного двигателя клапан 3 прижимается к седлу за счет упругости гофрированного цилиндра и охлаждающая жидкость не проходит в радиатор (рис.30, а), а через боковые окна 4 поступает в насос и далее снова в рубашку охлаждения. Такая циркуляция жидкости способствует быстрому прогреванию двигателя. Когда температура охлаждающей жидкости достигнет 68-70°С, легкозакипающая жидкость в цилиндре 1 термостата закипает, давление повышается и гофрированный цилиндр, расширяясь, давит на шток 2 и открывает клапан 3, одновременно перекрывая окно доступа жидкости в насос (рис.30, б). Теперь жидкость из рубашки охлаждения поступает через открытый клапан в верхний бачок радиатора, а оттуда по трубкам – в нижний бачок и за это время охлаждается. Охлажденная жидкость по подводящему патрубку снова поступает в насос и далее в рубашку охлаждения.

На двигателях автомобилей ЗИЛ и некоторых других устанавливается термостат с твердым наполнителем, состоящим из церезина 2 (нефтяной воск), смешанного с медным порошком и помещенным в медном или латунном баллоне 1 (рис. 31). Между баллоном и крышкой, которой он закрывается, зажата резиновая мембрана 3, в которую упирается шток 5 через резиновый буфер 9. Шток верхним концом шарнирно соединен с клапаном 7, опирающимся на седло 8. Над крышкой 4 сверху установлена пружина 6, стремящаяся удерживать клапан 7 в закрытом положении.

Читайте также: Конус вписан в цилиндр вычислите объем цилиндра

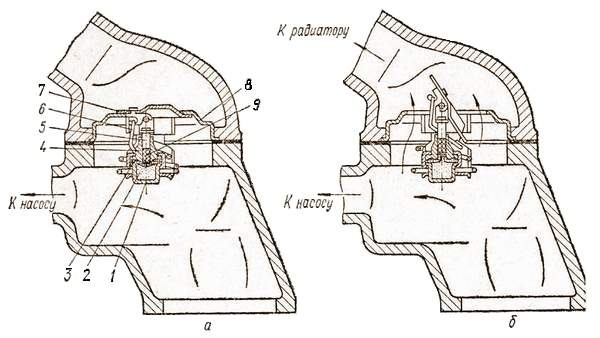

Рис.31. Термостат с твердым наполнителем:
а – клапан закрыт; б – клапан открыт.

При работе двигателя нагретая жидкость омывает баллон 1, нагревая в нем церезин. Когда температура охлаждающей жидкости достигает 67-71°С, церезин начинает плавиться и, увеличиваясь в объеме, воздействует на мембрану, а она через буфер и шток – на клапан 7, открывая его. Это позволяет нагретой жидкости поступать в радиатор (рис.31, б). Полностью клапан открывается при температуре 83°С. С понижением температуры охлаждающей жидкости ниже 67°С церезин переходит в твердое состояние, уменьшаясь в объеме, и пружина 6, распрямляясь, закроет клапан, перекрывая доступ жидкости в радиатор. По отводящему патрубку жидкость направляется к насосу и далее опять в рубашку охлаждения, ускоряя его прогрев (рис.31, а).

В системе охлаждения двигателя автомобиля ВАЗ перед насосом устанавливается двухклапанный (основной и вспомогательный) термостат с твердым наполнителем.

При холодном двигателе большая часть охлаждающей жидкости будет циркулировать по кругу: насос – рубашка охлаждения блока цилиндров – рубашка охлаждения головки блока цилиндров – термостат – насос. Одновременно жидкость циркулирует через рубашку впускного трубопровода и смесительной камеры карбюратора, а при открытом кране отопителя кузова автомобиля – через его радиатор.

Когда двигатель прогрет не полностью (температура охлаждающей жидкости ниже 90°С), оба клапана термостата частично открыты, часть горячей жидкости проходит к радиатору, что способствует лучшему прогреву двигателя. С повышением температуры до 94°С и более основной клапан термостата полностью открывается и охлаждающая жидкость циркулирует через радиатор.

Видео:ПРАВИЛЬНАЯ ПРОМЫВКА СИСТЕМЫ ОХЛАЖДЕНИЯ / ДЕШЕВО И КАЧЕСТВЕННОСкачать

Пусковой подогреватель в системе охлаждения

Какое назначение пускового подогревателя в системе охлаждения?

Перед пуском двигателя в холодное время года пользуются пусковым подогревателем с целью прогрева стенок цилиндров и поддона картера, что значительно облегчает пуск. Подогреватель двигателя автомобиля ГАЗ-53А (рис. 32) состоит из котла 1, в котором сгорает топливо и подогревается охлаждающая жидкость; трубопровода 2 с заливной горловиной 3; топливного бачка 4; электромагнитного клапана 8 для дозирования топлива, поступающего в камеру сгорания котла 1; свечи зажигания 9 для подачи электрической искры в камеру сгорания котла; вентилятора 5, нагнетающего воздух в камеру сгорания котла по трубопроводу 6; пульта управления 7 для управления процессом подогрева двигателя.

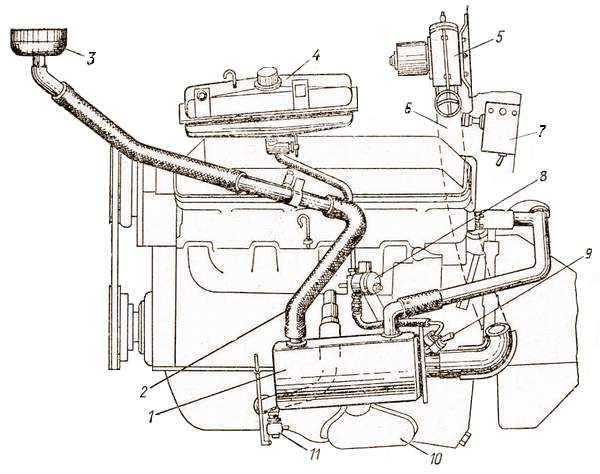

Рис.32. Пусковой подогреватель.

Как пользуются пусковым подогревателем?

Перед включением подогревателя в топливный бачок 4 заливают топливо и проверяют герметичность системы. Затем заливают 1,5 л охлаждающей жидкости в рубашку котла через заливную горловину 3. Открывают кран подачи топлива и переводят ручку переключателя на пульте управления 7 в положение II на 15-20 с, а при температуре окружающего воздуха ниже – 25°С на 1 минуту. Затем переводят ручку переключателя в положение 0 и включают напряжение на свечу зажигания. Одновременно наблюдают за накалом спирали, установленной на пульте управления. Когда она станет светло-красной, топливо в камере сгорания котла должно воспламениться, что сопровождается характерным хлопком. При этом вентилятор нагнетает воздух в камеру сгорания, а электромагнитный клапан подает необходимое количество топлива; процесс горения стабилизируется, ток на свечу отключают. Ручку переключателя переводят в положение II и нагретая жидкость поступает в рубашку охлаждения двигателя и прогревает его. В это время необходимо долить еще 6-8 л охлаждающей жидкости в рубашку котла. Нормальная работа подогревателя сопровождается характерным гудением пламени в его котле. Пламя из котла кожухом 10 направляется на поддон картера двигателя и подогревает в нем масло, что также способствует прогреву двигателя и улучшает условия работы системы смазки.

К пуску двигателя приступают после того, как охлаждающая жидкость в системе охлаждения прогрелась, а из заливной горловины радиатора идет пар (крышка заливной горловины при прогреве должна быть открыта), а коленчатый вал двигателя свободно проворачивается пусковой рукояткой. Подготавливая двигатель к пуску, переводят переключатель в положение I и перекрывают кран подачи топлива к подогревателю. Вентилятор подогревателя в этом положении переключателя остается включенным и продувает камеру котла воздухом с тем, чтобы полностью удалить оттуда продукты сгорания. Примерно через минуту работа подогревателя прекращается, пламя в котле перестает гудеть, ручку переключателя переводят в положение 0. После пуска двигателя и его полного прогрева в систему охлаждения добавляют жидкость до требуемого уровня. Для выпуска воды из котла служит кран 11.

Видео:Система охлаждения двигателяСкачать

Воздушная система охлаждения

Как устроена и работает воздушная система охлаждения?

Цилиндры двигателей с воздушной системой охлаждения (автомобили ЗАЗ, ЛуАЗ, мотоциклы, мотороллеры, мопеды) охлаждаются встречным потоком воздуха и потоком воздуха, создаваемого специальной воздушной турбиной (вентилятором).

В таких двигателях цилиндры и головки цилиндров с внешней стороны имеют ребра с целью увеличения поверхности, обдуваемой воздухом. Турбина создает воздушный поток, который обдувает цилиндры с головкой и картер. Для направления воздушного потока устанавливают направляющие кожухи (дефлекторы). В направляющем кожухе может устанавливаться специальная заслонка, соединенная с термостатом. Это позволяет автоматически регулировать воздушный поток в зависимости от температуры двигателя. Такие двигатели не имеют рубашки охлаждения, радиатора и других приборов, присущих жидкостной системе охлаждения. Поэтому они легче двигателей с жидкостным охлаждением, проще в обслуживании из-за отсутствия жидкости, у них меньшая чувствительность к колебаниям температуры, особенно в районах с холодным климатом. К недостаткам двигателей с воздушным охлаждением относится неравномерность охлаждения цилиндров многоцилиндрового двигателя по окружности, что вынуждает изготавливать их в отдельности и затем собирать в блок; большая тепловая напряженность, приводящая к ухудшению весового наполнения цилиндров, что ведет к снижению мощности и экономичности двигателя, ускоренному его износу; повышенный шум при работе; расход мощности на привод воздушной турбины больший, чем на привод вентилятора.

Видео:Спортивный блок ! Рубашка охлаждения на цементе !Скачать

Неисправности системы охлаждения

Какие основные неисправности системы охлаждения?

К основным неисправностям системы охлаждения относятся: перегрев или переохлаждение двигателя; подтекание охлаждающей жидкости; проникновение охлаждающей жидкости в систему смазки двигателя.

Какие причины могут вызвать перегрев двигателя?

Двигатель может перегреваться при недостаточном количестве охлаждающей жидкости в системе охлаждения, ослаблении натяжения или замасливании ремня привода вентилятора, заедании жалюзи в закрытом положении, неправильной работе термостата (заедания клапана большого круга в закрытом положении), поломке насоса или вентилятора, большом отложении накипи в радиаторе и рубашке охлаждения или их загрязнении илистыми осадками, закрытии дефлекторов при воздушной системе охлаждения, перегрузке двигателя; нарушении герметичности парового клапана пробки радиатора.

Какие причины могут вызвать переохлаждение двигателя?

Переохлаждение может быть при чрезмерном натяжении ремня вентилятора, заедании жалюзи в открытом положении в холодное время года, неправильной работе термостата, неотрегулированных дефлекторах в двигателях с воздушной системой охлаждения.

Что вызывает подтекание охлаждающей жидкости?

Охлаждающая жидкость может подтекать при ослаблении крепления приборов и шлангов, прорыве уплотнительных прокладок в местах крепления приборов системы охлаждения, износе сальника центробежного насоса, образовании трещин в радиаторе, рубашке охлаждения и других приборах, прорыве соединительных шлангов.

Какие причины попадания охлаждающей жидкости в систему смазки?

Прорыв уплотнительных колец, уплотняющих гильзы в блоке цилиндров, прорыв прокладки головки блока, образование трещин на гильзе цилиндров и картере двигателя приводят к попаданию охлаждающей жидкости в систему смазки.

Как устраняют неисправности в системе охлаждения двигателя?

Ослабление натяжения ремня привода вентилятора регулируют перемещением генератора, натяжного ролика или иного приспособления. Величина прогиба ремня вентилятора устанавливается заводом-изготовителем. Обычно она находится в пределах 12-22 мм при приложении усилия 30-50 Н в средней части ремня. При замасливании ремней или шкивов их протирают чистой тряпкой, смоченной в неэтилированном бензине, с последующей просушкой. Накипь в рубашке охлаждения и радиаторе удаляют промыванием системы чистой водой в направлении, обратном циркуляции охлаждающей жидкости. Если таким путем удалить накипь не удалось, то промывают специальным раствором раздельно радиатор и рубашку охлаждения. Неисправные детали и приборы заменяют новыми или исправными. Подтекание жидкости устраняют подтяжкой креплений, заменой прокладок, пайкой трещин радиатора и других деталей.
