Донный клапан для топливозаправщика

Нефтепродукты, ГСМ, химические препараты относятся к 3 классу опасности. Поскольку автопоезда с таким грузом передвигаются по дорогам общего назначения, к ним предъявляются повышенные требования, большая часть которых относится к конструктивным особенностям ТС. Основанные на большом опыте транспортировки, классификации аварийных ситуаций, а также теоретических расчетах, они обеспечивают повышенную безопасность на дорогах даже при авариях.

Документ, который включает в себя все виды правил и нормативов — ДОПОГ. Одним из требований, относящихся к оснащению автопоезда, является донный клапан для бензовоза. Это устройство должно обеспечить дополнительную герметичность цистерны даже в случае аварийной ситуации.

Допускается использование установок различных модификации, но по своей функциональности они должны соответствовать свойствам перевозимого вещества.

Видео:Донный клапан автоцистерн АТЗ, АЦН, АЦСкачать

Предназначение донного клапана

Клапан в первую очередь предназначен для организации безопасности сливного отверстия при временном хранении ГСМ за счет увеличения количества запорной арматуры различной специфики, повышения ее герметичности, прочности и износостойкости. Используется он не только при перевозке нефтепродуктов, необходим для транспортировки и других жидкостей (молоко, масло, производные химической промышленности). Конструкция подбирается под особенности перевозимого сырья.

Используя донный клапан для бензовоза, принцип работы которого определяет сферу эксплуатации, можно дополнительно задействовать его и в качестве фильтра (при установке такового). Конструктивно устройство представляет собой трубу диаметром 3-4 дюйма вверху. Там же располагается и запорный элемент, который по принципу работы подразделяют на:

• Механический — открытие/закрытие происходит за счет шестеренчатого механизма, который приводится в движение мускульной силой.
• Пневматический — запорная арматура движется за счет пневматической системы, зацикленной на воздушной системе ТС.
• Комбинированный — пневматический привод дублируется ручной запорной арматурой. Этот тип универсальный, поскольку при отказе пневматики можно перейти на ручное управление.

Второй тип клапана не лишен своих недостатков. Воздух подается не осушенный, и через определенное время в системе накапливается влага. Конденсат стекает в соединения, движущиеся элементы и при минусовых температурах прочно их связывает.

Ограничением для установки пневматики являются темные нефтепродукты, характеризующиеся вязкой, тяжелой консистенцией. При транспортировке пищевых веществ также существует возможность оледенения, поскольку температура замерзания продуктов находится немного ниже нуля.

Благодаря простому устройству, в обиходе наиболее востребован донный клапан для бензовоза с ручным управлением. Основное использование пневматических аналогов приходится на перевозку светлых нефтепродуктов, у которых очень низкая температура замерзания и высокая жидкотекучесть.

Особенности устройства и принцип работы

Клапаны должны иметь сертификат и маркировочные знаки, подтверждающие соответствие стандартам. Установка устройства должна производиться на СТО, сертифицированных согласно ДОПОГ

Предназначение донного клапана для бензовоза сводится не только к обеспечению безопасности при транспортировке — выполняется еще одно требование ДОПОГ о хранении жидкостей и работе с ними.

По своей сути этот элемент представляет собой дополнительную запорную арматуру, которая устанавливается в нижней точке. Запорный клапан сконструирован таким образом, что при открытии он опускается вниз, обеспечивая полный слив жидкости; в случаях с вязкой или сыпучей мелкодисперсной фракцией он обеспечивает очистку внутренней полости клапана. Сливное отверстие заканчивается фланцем, который подсоединяется к сливному трубопроводу.

В движение клапан приводит поршень, регулируемый в ручном или автоматическом режиме. При закрытии поршень поднимается вверх, прижимая клапан. Герметичное соединение обеспечивается отличным прилеганием металлов разной плотности или использованием прокладки между седлом и золотником.

Разновидности и технические характеристики

Донная арматура пистонная конструктивно состоит из клапана и поршневого затвора, который может приводиться в действие как механическим приводом, так и пневматическим. Высокую ремонтопригодность обеспечивает модульная сборка. Поскольку самый важный критерий, который характеризует донный клапан для бензовоза, — устройство открывания, то стандартное исполнение предполагает 3 комплектации:

• ручной привод – редуктор;
• ручной привод;
• пневматический привод двойной направленности.

Изготавливается изделие в специальном исполнении, что предполагает:

• Упрочнение уплотнительной поверхности плунжерной пары сплавом на основе кобальта, вольфрама, хрома.
• Установку обогрева корпуса для безотказной работы при низких температурах.
• Использование клапанов для эродирующих и сильноагрессивных сред из аустенитной нержавейки.

К моделям специального назначения относятся изделия разного температурного режима:

• стандарт — t -20/+40 °C;
• низкотемпературные — t -40/+40 °C.

Безопасное использование в случае внештатных ситуаций при сливе обеспечивается установкой привода с возвратной пружиной, которая стимулирует движение клапана в нужную сторону:

• При отключении питания фиксируется в последнем положении.
• При исчезновении воздуха возвращается в исходное положение.

Устройство изготавливается в 2 стандартах и представляет собой составную конструкцию для:

1. DN20/25 — состоит из 2 частей корпуса (крышка + бугель);
2. DN40/100 — из 3 частей (крышка + бугель + корпус).

Дополнительная комплектация может включать в себя навесное оборудование:

• фильтр – редуктор;
• электромагнитные клапаны;
• реле блокировки и т. д.

Заключение

На сегодня среди всех официальных изготовителей техники широко используется донный клапан для бензовоза НефАЗ. Это предприятие расположено в г. Нефтекамск и является одним из крупнейших производителей техники, емкостей, автоматизированных устройств для сферы нефтеперерабатывающей и химической отраслей.

Второй известный отечественный изготовитель, который поставляет донный клапан для бензовоза — ГРАЗ. Место расположения — Пензенская область, с. Грабово. Специализируется на изготовлении техники для промежуточного хранения и транспортировки нефтепродуктов. В перечень их изделий входят и клапаны различной комплектации.

Поверка и калибровка цистерн бензовозов

Критерии выбора бензовоза

Видео:Клапан донный с пневмоуправлением Sening BO100 (STANDART EN133 (Круглый фланец))Скачать

Донный клапан для бензовоза
Виды, устройство и принцип работы

Видео:Клапан донный 692.00.00.00Скачать

ЗАЧЕМ НУЖЕН ДОННЫЙ КЛАПАН?

Светлые нефтепродукты относятся к 3 классу опасности. Поскольку автоцистерны с таким грузом передвигаются по дорогам общего назначения, к ним предъявляются повышенные требования, большая часть которых относится к конструктивным особенностям ТС.

Документ, который содержит все правила и нормативы называется ДОПОГ. Одним из его требований, является наличие донного клапана.

Это устройство призвано обеспечить дополнительную герметичность цистерны при движении и в случае аварийной ситуации.

Возможно использование разных модификаций донного клапана, однако его функционал обязательно должен соответствовать характеристикам транспортируемого в емкости вещества.

РАЗНОВИДНОСТИ (ВИДЫ) ДОННЫЙ КЛАПАНОВ

По принципу функционирования данные элементы подразделяют на следующие виды:

• механические – открываются/закрываются путем перемещения шестеренчатого механизма вручную;
• пневматические – движение запорной арматуры осуществляется с помощью пневматической системы;
• комбинированные – используется сочетание пневматического привода и ручной запорной арматуры.

Клапаны с ручным управлением отличаются простым устройством, что обеспечило высокую популярность таких моделей.

Недостатком пневматических клапанов является то, что воздух поступает не осушенный, вследствие чего в системе через определенное время скапливается влага. Собравшийся конденсат стекает на движущиеся элементы и соединения, прочно связывая их при отрицательных температурах.

Пневматические клапаны используются, главным образом, при транспортировке светлых нефтепродуктов, характеризующихся высокой жидкотекучестью и пониженной температурой замерзания. При перевозке темных нефтепродуктов и пищевых жидкостей чаще используются клапана с ручным управлением.

Читайте также:

Видео:Донный клапан КД-100АЛ с пневматическим открытием для бензовозаСкачать

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ДОННОГО КЛАПАНА

Конструкция донного клапана бензовоза

По своей сути этот элемент представляет собой дополнительную запорную арматуру, которая устанавливается в нижней точке. Донный клапан сконструирован таким образом, что при открытии он опускается вниз, обеспечивая полный слив жидкости. Сливное отверстие заканчивается фланцем, который подсоединяется к сливному трубопроводу.

Конструкционно, он представляет собой цельнометаллический корпус, в который встроен скоростной клапан. Корпус донного клапана имеет небольшую монтажную длину позволяющую выполнить его компактное размещение в технологическом блоке автоцистерны.

В движение клапан приводит поршень, регулируемый в ручном или автоматическом режиме. При закрытии поршень поднимается вверх, прижимая клапан. Герметичное соединение обеспечивается отличным прилеганием металлов разной плотности или использованием прокладки между седлом и золотником.

Конструкция донного клапана проста, обеспечивает безопасность, защиту окружающей среды, позволяет использовать его в сочетании с другими изделиями. Защитная сетка донного клапана препятствует проникновению грязи, посторонних предметов, как при сливе, так и при наливе нефтепродукта.

Перейдите в интересующий каталог бензовозов:

Видео:Донный клапан КД-100АЛ с ручным открытием для бензовозаСкачать

ЗАКЛЮЧЕНИЕ

Итак, мы рассмотрели устройство и принцип работы донного клапана, используемого автомобильных цистернах-бензовозах.

В этой статье мы постарались ответить на все вопросы, касающиеся донных клапанов, которые задают наши клиенты, при заказе бензовозов. Но, в случае если у Вас остались вопросы, звоните по номеру 8-800-30-20-174 и специалисты компании проконсультируют Вас по всем возникшим вопросам.

Видео:Грамотный нижний налив Бензовоза и ремонт донного клапана. Монтаж автоцистерн в Одинцово • ADRСкачать

О ПРОИЗВОДСТВЕ

Автоцистерны производства «РУССПЕЦАВТО» отличает строгое соблюдение всех допустимых норм и высокая степень безопасности.

Неотъемлемым этапом производственного процесса является технический контроль качества на всех этапах производства техники.

Высокотехнологичные решения, заложенные в конструкцию, позволяют производить технику отлично показывающую себя в любых климатических условиях, а также обеспечить бесперебойность и долговечность её работы .

Видео:Донный клапан ДКП-90Скачать

Донный клапан: предназначение, устройство + инструктаж по замене

Видео:Донный клапан для бензовоза и топливозаправщика TecnometalСкачать

Донный клапан для цистерн бензовозов

Нефтепродукты, ГСМ, химические препараты относятся к 3 классу опасности. Поскольку автопоезда с таким грузом передвигаются по дорогам общего назначения, к ним предъявляются повышенные требования, большая часть которых относится к конструктивным особенностям ТС. Основанные на большом опыте транспортировки, классификации аварийных ситуаций, а также теоретических расчетах, они обеспечивают повышенную безопасность на дорогах даже при авариях.

Документ, который включает в себя все виды правил и нормативов — ДОПОГ. Одним из требований, относящихся к оснащению автопоезда, является донный клапан для бензовоза. Это устройство должно обеспечить дополнительную герметичность цистерны даже в случае аварийной ситуации.

Допускается использование установок различных модификации, но по своей функциональности они должны соответствовать свойствам перевозимого вещества.

Видео:НЕ ВЫПУСКАЙ БЕНЗОВОЗ НА ЛИНИЮ пока не посмотришь это видеоСкачать

Предназначение донного клапана

Клапан в первую очередь предназначен для организации безопасности сливного отверстия при временном хранении ГСМ за счет увеличения количества запорной арматуры различной специфики, повышения ее герметичности, прочности и износостойкости. Используется он не только при перевозке нефтепродуктов, необходим для транспортировки и других жидкостей (молоко, масло, производные химической промышленности). Конструкция подбирается под особенности перевозимого сырья.

Используя донный клапан для бензовоза, принцип работы которого определяет сферу эксплуатации, можно дополнительно задействовать его и в качестве фильтра (при установке такового). Конструктивно устройство представляет собой трубу диаметром 3-4 дюйма вверху. Там же располагается и запорный элемент, который по принципу работы подразделяют на:

• Механический — открытие/закрытие происходит за счет шестеренчатого механизма, который приводится в движение мускульной силой.
• Пневматический — запорная арматура движется за счет пневматической системы, зацикленной на воздушной системе ТС.
• Комбинированный — пневматический привод дублируется ручной запорной арматурой. Этот тип универсальный, поскольку при отказе пневматики можно перейти на ручное управление.

Второй тип клапана не лишен своих недостатков. Воздух подается не осушенный, и через определенное время в системе накапливается влага. Конденсат стекает в соединения, движущиеся элементы и при минусовых температурах прочно их связывает.

Ограничением для установки пневматики являются темные нефтепродукты, характеризующиеся вязкой, тяжелой консистенцией. При транспортировке пищевых веществ также существует возможность оледенения, поскольку температура замерзания продуктов находится немного ниже нуля.

Благодаря простому устройству, в обиходе наиболее востребован донный клапан для бензовоза с ручным управлением. Основное использование пневматических аналогов приходится на перевозку светлых нефтепродуктов, у которых очень низкая температура замерзания и высокая жидкотекучесть.

Особенности устройства и принцип работы

Клапаны должны иметь сертификат и маркировочные знаки, подтверждающие соответствие стандартам. Установка устройства должна производиться на СТО, сертифицированных согласно ДОПОГ

Предназначение донного клапана для бензовоза сводится не только к обеспечению безопасности при транспортировке — выполняется еще одно требование ДОПОГ о хранении жидкостей и работе с ними.

По своей сути этот элемент представляет собой дополнительную запорную арматуру, которая устанавливается в нижней точке. Запорный клапан сконструирован таким образом, что при открытии он опускается вниз, обеспечивая полный слив жидкости; в случаях с вязкой или сыпучей мелкодисперсной фракцией он обеспечивает очистку внутренней полости клапана. Сливное отверстие заканчивается фланцем, который подсоединяется к сливному трубопроводу.

В движение клапан приводит поршень, регулируемый в ручном или автоматическом режиме. При закрытии поршень поднимается вверх, прижимая клапан. Герметичное соединение обеспечивается отличным прилеганием металлов разной плотности или использованием прокладки между седлом и золотником.

Читайте также: Сальники клапанов камаз 740

Разновидности и технические характеристики

Донная арматура пистонная конструктивно состоит из клапана и поршневого затвора, который может приводиться в действие как механическим приводом, так и пневматическим. Высокую ремонтопригодность обеспечивает модульная сборка. Поскольку самый важный критерий, который характеризует донный клапан для бензовоза, — устройство открывания, то стандартное исполнение предполагает 3 комплектации:

• ручной привод – редуктор;
• ручной привод;
• пневматический привод двойной направленности.

Изготавливается изделие в специальном исполнении, что предполагает:

• Упрочнение уплотнительной поверхности плунжерной пары сплавом на основе кобальта, вольфрама, хрома.
• Установку обогрева корпуса для безотказной работы при низких температурах.
• Использование клапанов для эродирующих и сильноагрессивных сред из аустенитной нержавейки.

К моделям специального назначения относятся изделия разного температурного режима:

• стандарт — t -20/+40 °C;
• низкотемпературные — t -40/+40 °C.

Безопасное использование в случае внештатных ситуаций при сливе обеспечивается установкой привода с возвратной пружиной, которая стимулирует движение клапана в нужную сторону:

• При отключении питания фиксируется в последнем положении.
• При исчезновении воздуха возвращается в исходное положение.

Устройство изготавливается в 2 стандартах и представляет собой составную конструкцию для:

1. DN20/25 — состоит из 2 частей корпуса (крышка + бугель);
2. DN40/100 — из 3 частей (крышка + бугель + корпус).

Дополнительная комплектация может включать в себя навесное оборудование:

• фильтр – редуктор;
• электромагнитные клапаны;
• реле блокировки и т. д.

Заключение

На сегодня среди всех официальных изготовителей техники широко используется донный клапан для бензовоза НефАЗ. Это предприятие расположено в г. Нефтекамск и является одним из крупнейших производителей техники, емкостей, автоматизированных устройств для сферы нефтеперерабатывающей и химической отраслей.

Второй известный отечественный изготовитель, который поставляет донный клапан для бензовоза — ГРАЗ. Место расположения — Пензенская область, с. Грабово. Специализируется на изготовлении техники для промежуточного хранения и транспортировки нефтепродуктов. В перечень их изделий входят и клапаны различной комплектации.

Видео:Донный клапан SDHDV 100Скачать

Донный клапан. Что это такое и в чем его преимущества?

Донный клапан – сравнительно молодое явление на российском сантехническом рынке. Смесители, оснащенные этим приспособлением, появились в ассортименте специализированных магазинов около 20 лет назад. Это были изделия европейских производителей, и наличие донного клапана порой вызывало некоторое недоумение у отечественного покупателя. Зачем удорожать изделие подобным механизмом не совсем понятного назначения.

Сегодня донные клапаны (в комплектации смесителей и по-отдельности) выпускают большинство производителей сантехнического оборудования, в том числе и российские компании. Это устройство перестало восприниматься диковинкой, популярность донных клапанов уверенно набирает обороты.

Рост популярности вполне объясним. Донный клапан – это удобно, красиво и, главное, экономно! Для тех, у кого по-прежнему есть вопросы по этому поводу, постараемся изложить максимум информации о донных клапанах для современных ванных комнат.

Донный клапан появился в Англии, где раньше практически во всех домах умывальники и мойки были оборудованы не смесителем, смешивающим воду, а двумя отдельными кранами для холодной и горячей воды. То есть смешивание воды происходило непосредственно в раковине.

Для того, чтобы закрыть сливное отверстие, и был изобретен донный клапан. По сути, это модернизированный вариант обычной пробки-заглушки, которая используется для закрытия сливного отверстия. Иногда можно услышать другое название этого устройства – автопробка.

Несмотря на то, что в нашей стране нет такой традиции, как в Англии (использовать отдельные краны для горячей и холодной воды), донные клапаны пользуются все большим и большим спросом и в России, и в странах СНГ, и в большинстве стран Европы. Ими оснащаются вполне современные смесители, подающие уже смешанную воду. Связана такая востребованность донных клапанов с более серьезным отношением к природным ресурсам нашей планеты и стремительно растущими ценами на коммунальные услуги. Бережное отношение к окружающей среде и стремление экономить финансовые средства – положительные качества, независимо от страны проживания человека.

Донный клапан – прекрасный способ рационально использовать водные ресурсы и экономить семейный бюджет. Ведь для совершения множества процессов с использованием воды вовсе не обязательно сливать десятки литров в канализацию.

Механический донный клапан. Механический клапан закрывается рукой – нажатием на верхнюю часть (крышку). Действие такого клапана основано на работе пружинного механизма. Изделия такого типа иногда называют Click-Clack или Push Open. Недостатком механической пробки является тот факт, что для открытия необходимо опускать руку в воду. Главное преимущество системы – отсутствие технической привязки к смесителю. Механические клапаны можно устанавливать на сифоны не только умывальников и биде, но также ванн и душевых поддонов. Они быстро и просто монтируются, легко обслуживаются.

Автоматический донный клапан. Управление автоматическим донным клапаном происходит с помощью рычага, расположенного на корпусе смесителя (сбоку или сзади). Этот вариант считается более комфортным и более гигиеничным, так как для открывания-закрывания клапана не нужно опускать руки в воду. Рычаг на корпусе и саму заглушку соединяет металлический стержень. В силу этих конструкционных особенностей автоматическими донными клапанами смесители для ванны и душа не комплектуются – только смесители для умывальников и биде.

Со смесителем или без?

Как уже упоминалось выше, донные клапаны могут использоваться для перекрывания слива в умывальнике, кухонной мойке, биде, ванне, глубоком душевом поддоне. Для умывальников и биде можно приобрести фабричный комплект: смеситель с автоматическим донным клапаном. Для ванны или душа будет нужен механический вариант. Механическую автопробку для ванны или душа можно купить отдельно или в комплекте со сливным сифоном. Многие производители сливной арматуры сегодня предлагают сифоны, укомплектованные донным клапаном системы Click Clack.

Видео:Оригинальный донный клапан Niehüser N14-100VF для бензовозаСкачать

Дизайн

Дизайн донных клапанов не отличается большим разнообразием. Большая часть изделия скрыта, на виду остается всего лишь один элемент – круглая металлическая крышечка-заглушка. Поскольку отверстие слива всегда круглое, то и крышки донных клапанов практически всегда имеют круглую форму. Хотя иногда можно встретить дизайнерские изделия и с необычными формами крышек. Самое существенное, чем могут отличаться модели – цветом покрытия. Донный клапан в комплекте со смесителем будет иметь идентичное смесителю покрытие. Если же вы приобретаете смеситель и клапан по отдельности, лучше остановите свой выбор на стандартном хромированном покрытии. Донный клапан в каком-либо другом цветовом варианте придется поискать – 90% всех моделей выпускается в цвете «хром».

Видео:Донный клапан для бензовозов и топливозаправщиков с датчиком уровня и индукционным датчикомСкачать

Плюсы и минусы

Итак, перейдем к самому важному. Действительно ли это скромное и практически незаметное устройство дарит массу дополнительных удобств? Стоит подвести итоги перед принятием решения и покупкой.

Преимущества

• Экономия. Донный клапан дает возможность набирать воду в раковину во время умывания, ручной стирки, мытья овощей, продуктов, посуды и прочих «водных» процедур. На первый взгляд экономия незаметна, но по факту оказывается весьма существенной.
• Удобство и комфорт. С помощью донного клапана можно быстро, качественно и надежно перекрыть слив одним движением рычага или нажатием на кнопку.
• Гигиена. Донный клапан намного гигиеничней резиновых или пластиковых заглушек. Он не плесневеет, не разрушается под воздействием воды, не становится скользким и липким, легко и просто чистится.
• Эстетичный внешний вид. Стильная блестящая крышечка без всяких цепочек и веревочек смотрится в современном интерьере намного эстетичнее старомодных пробок.

Недостатки

• Непривычный вариант. В нашей стране традиция набирать воду в мойку мало распространена. К такому способу использования воды и экономии нужно себя приучить, выработав определенные привычки.
• Требует внимательности при использовании. Если уж вы закрыли клапан в мойке и набираете воду, будьте бдительны. Отвлекшись на несколько минут, вы рискуете обнаружить лужу на полу. Если вы установили на слив донный клапан, будьте внимательны при закрытии и открытии пробки, включении и выключении смесителя. Для страховки рекомендуется приобретать умывальник или мойку с переливом.

​

Видео:Махинация со спускным клапаном бензовоза, или как воруют топливоСкачать

Донный клапан для раковины – особенности и монтаж устройства

Такой вид гарнитуры для раковин, как донный клапан стал появляться в наших квартирах совсем недавно, поэтому знают о нем далеко не многие.Однако, он все больше и больше начинает пользоваться популярностью в нашей стране. Далее мы рассмотрим, в чем заключается удобство данной конструкции и как ее установить на раковину.

Видео:Донный клапан хром ELGHANSA арт WBT-122 для раковин с переливомСкачать

Что такое донный клапан

Представляемое устройство пришло к нам из Европы, а если быть точней, то из Англии. Как известно, в коммунальные услуги в Европе стоят достаточно дорого. Для экономии воды они и придумали донный клапан – заглушку, которая задерживает воду в раковине.

Правда, такие заглушки для воды нужны в Англии и еще по другой причине – там не принято устанавливать смесители. Поэтому над раковиной устанавливают два крана – горячей и холодной воды. Получить воду нужной температуры можно лишь смешав ее в умывальнике.

Открытие и закрытие клапана осуществляется при помощи кнопки, которая располагается на корпусе смесителя или крана. Таким образом, вы сможете набрать в мойку или раковину определенное количество воды и при необходимости слить ее одним нажатием кнопки.

Кран с рычагом донного клапана

Как правило, донный клапан для умывальника продается в комплекте со смесителями. Конечно, все это устройство можно заменить обычной резиновой затычкой, однако это не так гигиенично. К тому же такие пробки портят внешний вид раковины, да и пользоваться ими неудобно.

Достоинства устройства

Донный клапан обладает многими преимуществами, среди которых стоит выделить следующие:

• Позволяет сократить расходы воды .Учитывая то, что цена на коммунальные услуги постоянно растет – это одно из главных достоинств устройства.
• Удобство эксплуатации . Привести в действие клапан можно одним пальцем, нажав на рычаг или кнопку.
• Установка конструкции придает раковине более эстетичный вид , по сравнению с пластмассовыми и резиновыми пробками.
• Клапан устроен таким образом, что его легко чистить .

Схема монтажа смесителя с донным клапаном

Видео:Донный клапан для раковиныСкачать

Монтаж донного клапана

Установку донного клапана выполнить своими руками не составит труда. Однако, работу надо рассматривать в комплексе с монтажом смесителя, так как чаще всего – это единая конструкция, которая поставляется в одном комплекте.

Совет!
При монтаже смесителя следует учитывать, что декоративное покрытие можно легко повредить.
Поэтому при работе необходимо использовать инструменты без зубцов и с губками.
Если такого инструмента нет, то можно использовать обычный, но при этом прокладывать картонные, латунные или медные прокладки.

Установка смесителя на раковину

Монтаж конструкции начинается с установки крана.

Инструкция выглядит следующим образом:

• Гибкие шланги, которые идут от смесителя и рычаг клапана, следует пропустить в отверстие.
• Кран надо закрепить над специальным отверстием полки (пьедестала) раковины. Фиксируется он при помощи поджимной гайки. При этом между ним и раковиной необходимо уложить резиновую прокладку (с обеих сторон монтажного отверстия).
• Если подводы воды стоят не прямо, шланги можно немного согнуть. Гораздо сложней работать с жесткими, медными трубками, которые придется загибать специальными инструментами. Данная операция требует определенных навыков.
• При необходимости нужно обрезать трубы и отшлифовать места отреза. Шлифовку необходимо выполнять очень аккуратно.
  Зачастую стружка попадает внутрь конструкции, после чего закрутить или открутить кран становится невозможно. Чтобы устранить данную неприятность, ни в коем случае нельзя пытаться через силу открутить или закрыть вентиля. Единственным выходом является демонтаж аэратора (устройство, в котором смешивается вода с воздухом), после чего надо включить кран и под давление смыть стружку.
• Шланги нужно прикрепить к трубам холодной и горячей воды, использую для этого гайки с резиновыми прокладками.При этом следует обратить внимание, чтобы не произошли перегибы труб. Допускается только U-образное расположение, S-образное расположение труб применять нельзя.

Гибкий шланг для подключения к водопроводу

Совет!
Рекомендуется раз в три года проверять прокладки на гибких шлангах.
Дело в том, что они со временем изнашиваются, в результате чего могут засорить кран.

Монтаж донного клапана

После того, как смеситель будет установлен, следует сразу же приступать к монтажу донного клапана.

Данная процедура происходит еще проще и включает в себя всего насколько этапов:

• В сливное отверстие раковины необходимо вставить сам донный клапан.
• Спицы клапана пересекаются накрест. В месте стыка они закрепляются при помощи пластикового крестика
• Затем спица соединяется с рычагом и соединяется с ушком клапана. Под действием рычага, спица будет закрывать и открывать клапан.

Обратите внимание!
Раковины бывают с переливом и без перелива, в зависимости от этого применяется разная конструкция донного клапана.

На этом сборка конструкции завершена, однако, проверять ее работоспособность еще рано, так как к клапану нужно подключить гофру или сифон для раковины, который служит для слива сточной воды в канализацию.

На фото – донный клапан в сборе с сифоном

Совет!
Если пространство под раковиной не закрыто мебелью, то лучше всего использовать хромированный сифон, который эстетично смотрится совместно с хромированным краном.

Сифон или гофру накручивают снизу, после чего гибкий шланг подсоединяют с канализационной трубой. После этого можно считать, что с работой вы справились, однако предварительно необходимо протестировать систему на работоспособность и отсутствие течи.

Проверку следует произвести в определенном порядке:

• В первую очередь нужно подключить подачу воды и убедиться что кран не «пропускает», а также не капают места соединений. В противном случае надо «подтянуть» соединения, вполне возможно, что понадобиться использовать для резьбовых соединений уплотняющую ленту.
• Затем следует полностью открутить кран и проверить на герметичность сифон. При этом несколько раз откройте и закройте клапан, чтобы убедиться в его работоспособности, наберите воду в умывальник и спустите ее. В процессе тестирования нигде не должно подкапывать.

Читайте также: Сальник распредвала приора 16 клапанов размер

Если тестирование прошло успешно, значит, вы полностью справились с поставленной задачей.

Видео:бензовоз 10 кубов планкиСкачать

Вывод

Донный клапан является весьма удобным и полезным приспособлением, которое не только делает пользование умывальником более комфортным, но и экономит ваши средства. Самостоятельно оборудовать раковину для ванной такой системой способен каждый домашний умелец, что делает устройство еще более популярным.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Видео:Универсальный донный клапан ELGHANSA арт WBT-227 из латуни, хромСкачать

Донный клапан в смесителе: что это такое?

На отечественном рынке сантехнического оборудования донный клапан появился относительно недавно. Хотя сначала воспринимался с недоверием, но выяснилось, что приспособление достаточно удобно, имеет приятный внешний вид и позволяет значительно сэкономить расход воды.

Видео:Донный клапан ПБА 692 00 00 00 01 для бензовозаСкачать

Что это такое?

Донный клапан в смесители – это конструкция, которая служит для блокировки отверстия на дне мойки, если нужно набрать в неё определённое количество воды. За рубежом вопрос водопотребления стоит достаточно остро, поэтому люди привыкли бережливо относиться к этому ресурсу, а донный клапан является именно тем приспособлением, которое может в этом помочь. Он является более надёжным вариантом, нежели пластиковые и резиновые заглушки, которые при использовании часто выходят из строя и быстро изнашиваются.

Несложное устройство монтируется в нижней части умывальника, в его сливное отверстие и при необходимости перекрывает соединяющий с водопроводом патрубок. Одновременно с этим устанавливается обычный кран с двумя вентилями, регулирующими холодную и горячую воду.

Подразделяется два вида донных клапанов.

• Механический тип работает на основе пружинного механизма. Устройство никак не связано с работой смесителя, что можно считать его достоинством.
• Второй вариант – это донный клапан с рычажным механизмом в комплекте со смесителем. Перекрытие слива происходит путём нажатия рычага.

Приспособление с рычажной системой благодаря удобному применению является более популярным.

Такая техника включает следующие детали:

• пробка для блокировки слива;
• управляющий рычаг;
• соединяющая клапан и рычаг основа в виде стержня;
• сифон для отвода воды в канализацию;
• соединительный резьбовой элемент для установки сифона.

Механическая система клапана Push Open не столь гигиенична. Для того чтобы открыть пробку, требуется опустить руки в воду. Однако она имеет и свои плюсы – из-за отсутствия лишних деталей в целом такой донный клапан смотрится более эстетично.

По своему дизайну заглушки могут отличаться формой, цветом, что не имеет решающего значения, поэтому цветовая гамма ограничена – это серебристые, золотистые, бронзовые оттенки металла.

Видео:Ремонт донных клапанов автоцистерныСкачать

Преимущества и недостатки

Актуальность данной техники обусловлена возможностью многофункционального использования раковины. В ней можно постирать, на некоторое время замочить мелкие вещи, помыть посуду.

Есть и другие плюсы данного приспособления:

• более привлекательный внешний вид – вместо отверстия видна красивая металлическая крышечка клапана;
• удобство и простота использования – блокировка управляется одним движением;
• лёгкость очистки;
• устойчивость клапана к воздействию воды и плесени в отличие от пластиковых и резиновых пробок;
• предотвращение досадных запахов из сливного отверстия;
• быстрый, несложный монтаж;
• оптимальное водосбережение – это, пожалуй, главное преимущество донного клапана.

Что касается недостатков, то они фактически отсутствуют, не считая того, что необходимо следить за уровнем воды и вовремя регулировать её подачу и слив. Особенно забывчивым можно посоветовать приобретение умывальника с переливом, чтобы избежать случайных потопов.

Непривычность к такому способу использования трудно назвать недостатком. Приучив себя и свою семью бережно относиться к расходу воды, уже вряд ли кто-то будет жаловаться на неудобство, особенно при очевидной экономии.

Видео:Устройство бензовозаСкачать

Порядок установки оборудования

Монтаж клапана можно осуществить самостоятельно, не имея особых навыков, однако всегда следует уделять внимание установке смесителя, который находится в непосредственной близости с устройством.

Важно проводить все работы последовательно, начиная с монтажа крана.

• сначала необходимо пропустить через отверстие шланги, объединяющие донный клапан (его рычаг) и кран;
• затем на мойке закрепляется смеситель и фиксируется специальной гайкой, с двух сторон между ним и раковиной для максимальной герметизации размещается идущая в комплекте с краном прокладка из резины;
• чтобы на стыках размеры шлангов и труб полностью совпадали, в некоторых случаях есть необходимость подрезания и зачистки, при этом надо следить за тем, чтобы обрезанные частицы не попали в сливной механизм – это может привести к сбоям в его работе;
• соединения труб и шлангов закрепляются гайками с уплотнителями осторожно, не допуская перегибов труб, как правило, используется U-образное размещение.

Если случилось так, что металлическая стружка всё же попала в слив, и в смесителе не работает подача воды, нужен демонтаж аэратора. После этого обрезки смываются под большим давлением воды.

Далее производят монтаж донного клапана:

• приспособление аккуратно помещается в отверстие;
• устройство имеет две скрещенные крепёжные спицы, их следует зафиксировать пластиковым крестом;
• затем их надо соединить с ушком клапана и его рычагом так, чтобы при давлении на него спица закрывала и открывала пробку.

Только после этого к смонтированному оборудованию подключают сифон для раковины или гофрированный излив, присутствующий у некоторых кранов. Сифон накручивается снизу, а шланг подсоединяют к системе канализации.

Проверка на течи и обслуживание

Исправность техники проверяется поэтапно. Включив подачу воды, нужно убедиться, что нет течи в местах стыков, а также в конструкции самого смесителя. Если просачивается вода, для резьбы дополнительно используют специальную фторопластовую ленту «Фум», также следует подтянуть гайки.

Чтобы проверить герметичность сифона, откручивают кран целиком. При этом следует удостовериться и в нормальной работоспособности клапана. Для этого 2–3 раза открывают и закрывают пробку, набирают и спускают в раковину воду. Проведение такой проверки – необходимое условие дальнейшей, бесперебойной работы системы. Прочность и надёжность шлангов и труб не помешает проверить ещё до начала установки смесителя и клапана.

Как выбрать?

Разные варианты конструкции подойдут для определённых нужд. Всё зависит от того, где нужен донный клапан. Если он требуется для душевого поддона или ванной, то предпочтительнее выбирать механическую модель. Есть возможность приобретения устройства в комплекте с сифоном или отдельно.

Относительно раковин, использующихся для умывания, подойдёт комплект с автоматическим клапаном заводского производства, комплектуется такое оборудование и для биде. Покупая кран и клапан по отдельности, можно остановиться на моделях с хромированным покрытием, такая комбинация будет оптимальной.

Основные критерии, по которым стоит ориентироваться:

• качество системы блокировки, рычажной или механической;
• приспособление для перелива (его наличие или отсутствие);
• эстетика внешнего вида;
• компания-производитель продукции.

Кстати, почти все эти нюансы влияют на стоимость конструкции. Конечно, важнее всего – это высокое качество и долговечность, поэтому такую технику выбирают только у проверенных изготовителей. Как правило, это означает высокую степень герметичности, невосприимчивость деталей к агрессивным воздействиям горячей воды, содержащихся в ней солей. Любая продукция такого типа должна иметь сертификат качества и другую важную документацию, с которой нужно ознакомиться. При любой поломке в течение установленного срока устройство можно заменить, благодаря гарантийному талону.

Донный клапан – это функциональная гарнитура, помогающая сделать расход воды более экономичным и удобная в эксплуатации, а благодаря инструкции есть возможность провести монтаж собственными руками.

Как установить донный клапан, смотрите в видео ниже.

Донный клапан: предназначение, устройство + инструктаж по замене

Жители Европы показывают чудеса изобретательности, когда идет речь об экономии. Донный клапан – до гениальности обычное приспособление, благодаря ему можно тратить намного меньше воды и не больше платить поставщикам услуг ЖКХ.

Хотя устройство первый раз возникло в Англии, наши сограждане тоже высоко его оценили и используют очень часто. Попытаемся разобраться, как подобрать и установить заглушку.

Комфортная экономия с доным клапаном

Это маленькие запорные устройства, которые устанавливают в отверстия для слива раковин для задержки воды. С самого начала они нужны были для систем водоподачи, в которых холодная и горячая вода набирается из самых разнообразных кранов. Так принято оснащать ванные помещения в определенных странах Европы.

У нас подобную функцию исполняют водопроводные краны, благодаря этому отсечные клапаны для раковин нашли другое использование. Их применяют, если необходимо умыться, побриться, ручным способом выстирать вещи ребенка или белье.

Устройства избавляют от потребности лить водопроводную воду или набирать ее в таз. Очень просто опустить клапан – и практически за 60 секунд мойка будет набрана.

Дабы приспособление сработало, необходимо нажать на крышку. Пружина механизма разожмется и переместит заглушку, перекрывающую отверстие для слива раковины

Существует два основных типа клапанов:

1. С прибором смесителя. Устройства входят в набор. Их установка предусматривается моделью сантехприбора. Для управления работой подобного донного клапана служит не очень большой рычаг, который располагают за краном или с боковой стороны от него.
2. Push Open. Такие модели реализовываются отдельно от смесительных приборов. Они менее актуальнее, чем устройства первого типа. Часто их приобретают люди, которые уже привыкли пользоваться запорным изделием, но старое износилось и нуждается в замене.

Устройства навряд ли нашли бы повсеместное использование на постсоветском пространстве, если бы не входили в комплект определенных моделей смесительных приборов. Очень быстро стали понятны выгоды их применения, и сейчас отсечные клапаны для раковин пользуются спросом у потребителей.

Еще 1 плюс: для установки не надо вносить никаких радикальных изменений в системы снабжения воды или канализации.

Значительная часть деталей конструкции находится под раковиной: объединяющий стержень, соединение с резьбой и водяной затвор. Они не попадают на глаза и не искажают интерьер

Конструкции могут быть с переливом либо же без. Снаружи они слабо отличается, а вот разница в функциях видна.

Клапаны первого типа не опасны: если водонапор неожиданно усилится или хозяин на минуту отойдет, остатки жидкости сольются в канализацию, а не на пол.

Лучше купить модель с переливом. Это убережет комнату с ванной от потопа, если клапан износится и перестанет исполнять собственные функции

Если устройство без перелива, малейшая неосторожность может повернуться неприятностями.

Приспособление и рабочий принцип

Рычажные (автоматизированные) модели состоят из нескольких практичных компонентов:

1. Пробка. Это и есть клапан, закрывающий отверстие для слива в раковине.
2. Рычажок управления (спица). С его помощью поднимают и опускают пробку. Это комфортно — не приходится опускать руку в раковину, наполненную водой.
3. Стержень. Он соединяет управляющий рычажок и пробку.
4. Резьба. Приспособление крепят к водяному затвору при помощи крепёжного соединения в виде резьбы.
5. Водяной затвор. Вся система в сборе собой представляет целостную конструкцию для управления сливом воды.

Клапаны Push Open собой представляют нажимные механизмы, в которых пробкой управляют при помощи пружины.

Конструкция легче рычажной, но менее удобная в работе. Дабы нажать на пробку, приходится опускать руку в воду. Для многих людей это кажется малоприятным, тем более если в раковине мыли или стирали загрязненные вещи.

Модели системы клик-клак довольно компактны и прекрасны. Некоторые художественные клапаны – реальные произведения художественного искусства, однако при этом вполне практичны

Весомое преимущество моделей Push Open – красивый внешний вид. Миниатюрная пробка на дне раковины выглядит намного привлекательнее трудной конструкции с рычажком. С наружной стороны видна лишь круглая крышка, цвета латуни, бронзы или хрома.

Преимущества, и недостатки применения клапана

Использование новых гидрозапорных устройств имеет пару положительных качеств.

Финансовая выгода. Из-за роста тарифов на услуги ЖКХ многим понадобилось подумать о сокращении затрат.

Стоимость устройств может колебаться в границах 500-2000 рублей все зависит от модели и изготовителя. Это низкая плата за сокращение сумм счётов.

Эксплуатационная простота. Клапаном управляют одним пальцем. Дабы его опустить или поднять, не надо прилагать усилий. Это доступно даже детям.

Эргономическая форма. Приспособление комфортное, легко чистится от грязи.

Яркий дизайн. Аккуратная железная или керамическая крышка смотрится намного желаннее, чем дырка в раковине. Она выигрывает также если сравнивать с привычной пластиковой пробкой.

Качественное крепление. Классические заглушки для ванн и раковин привязуют к сантехнике при помощи лески, которая практически в любое время может оборваться.

Несколько совершенствуют ситуацию железные цепочки, однако они тоже не абсолютно надежны, более того издают шумовой фон при эксплуатации.

Защита от запаха. Малоприятные ароматы в помещении ванной совсем не всегда возникают по вине клиентов, и чистка их не ликвидирует.

С вонью бывает сложновато сражаться, однако это нужно, т. к. в состав газов канализации входят вредные для здоровья вещества — сероводород, нашатырный спирт. Заткнув слив, можно просто освободится от проблемы.

У грунтовых заглушек нет больших недостатков, но пару невидимых моментов необходимо учитывать. Понадобится время, дабы привыкнуть к свойствам применения механизма: необходимо смотреть за уровнем воды при наборе в раковину.

Дизайн может поиграть важную роль во время покупки сантехники. Модели системы клик-клак можно выбрать по цвету и стилю

Есть и раздражающие моменты в использовании пружинных механизмов — опускание руки в загрязненную, чрезмерно горячую или холодную воду. А в рычажных – замешательство чистки деталей, размещенных под раковиной и за водопроводным краном.

По каким параметрам выбирают заглушки?

Первым делом необходимо сформироваться с ценой. Необходимо хорошо понимать, что потребитель получает за собственные деньги – качество материалов и сборки, дизайн или добавочное удобство.

Читайте также: Насос ручной автомобильный обратный клапан

Существенный показатель выбора – качество металла и крепёжного соединения в виде резьбы. Чтобы понимать, насколько надежна подобранная модель, убедитесь в прочности материала. Будет лучше проверить, как собирается-разбирается заглушка

Рассмотрим несколько отличительных характеристик конструкции, от них зависит цена:

Модель необходимо выбирать, смотря на вид раковины. Если в ней не есть возможность убирания излишков воды, устанавливают донный клапан без перелива. Вариант – замена водяного затвора на намного практичнее.

Что же касается механизма управления, то необходимо четко сформироваться с целями. Если в раковину будут набирать воду для стирки руками, то после применения она навряд ли будет чрезмерно загрязненной. Трудностей с опусканием руки к пружинному клапану не появится.

А вот если в планах мытье загрязненной обуви или жирных предметов, лучше уступить естественной брезгливости и приобрести рычажное приспособление.

Дизайн сказывается на цене изделия. С учетом разброса цен переплата за прекрасное оформление донного клапана небольшая. Благодаря этому не отказывайте себе в удовольствии поставить красивую заглушку на раковину

Роль бренда тяжело переоценить во время выбора арматуры. Репутация торговой компании – это не только реклама, но и показатель настоящего качества товаров. Перед приобретением будет лучше познакомиться с отзывами клиентов, предусмотреть их претензии к разным изготовителям.

Донный запорный клапан – небольшая деталь, однако она способна доставить малоприятные минуты, если выйдет из строя быстро. Лучше заплатить на пару сотен рублей больше и приобрести хорошую красивую заглушку, которая без неисправностей отслужит пару лет.

Подробнейшая инструкция по установке

Донный клапан, который входит в набор с прибором смесителя, устанавливают постепенно. Для его установки, понадобятся очень простые инструменты и герметик. Все работы можно сделать своими руками.

Но есть один невидимый момент: в типовом наборе все инструменты с острыми краями, которые могут повредить покрытие раковины. Будет лучше заблаговременно приготовить прокладки и прижимать элементы из металла через них, дабы обезопасить сантехническую мебель.

Этап 1 – работы по подготовке

Рычажок и шланги через отверстие выводят вниз, под раковину. В большинстве случаев водопроводные краны укомплектовывают эластичными трубками. Если модель поставляется с жёсткими шлангами, их понадобится согнуть собственными силами.

Важно сделать работу очень аккуратно, дабы не повредить стенки труб, иначе они быстренько прогниют и будут подтекать.

Очень нежелательно подпиливать изделия, т. к. стружка может легко попасть в механизм крана. Во время эксплуатации появятся проблемы, которые приведут к преждевременному износу и изнашиванию деталей.

Если нельзя обойтись без подрезания жёстких трубок, после того как закончены все работы необходимо тщательно вымыть все конструкционные элементы мощной струёй проточной воды.

Дабы водопроводный кран надежно крепился к раковине, его сажают на герметик. Необходимо подобрать водостойкий состав с антисептическими средствами (санитарный), дабы устранить возникновение грибка и плесени

Кран прикрепляют поджимной гайкой. Если есть подозрения в надежности установки, можно применять герметик в качестве добавочного способа фиксации.

Этап 2 – сборка и соединение деталей

При помощи гаек с прокладками на основе резины шланги подключают к подводящим трубкам. Необходимо проследить за формой изгиба. Если он удался в форме буквы U, все прекрасно: вода будет проходить свободно.

А вот S-образный изгиб нежелателен. Лишние препятствия сделают условия для неравномерного увеличения давления в системе, что на протяжении года-двух приводит к протечкам в соединительных местах.

В набор любой модели должен входить выполненный из пластика разъем для спиц. Во время покупки клапана необходится удостовериться в наличии детали. Если понадобится докупать ее отдельно, могут быть сложности с выбором размеров

Запорный клапан помещают в отверстие для слива раковины и собирают спицы. Их кладут накрест при помощи особого пластикового разъема. Сам зажим крутят отверткой. Выйдет примитивная, но надежная крестообразная конструкция.

Этап 3 – установка рычага и водяного затвора

Спицу необходимо объединить с рычажком и закрепить к ушку устройства, как показано на схеме ниже.

После выполнения данной работы, нужно сразу удостовериться, что при перемещении вверх-вниз рычажок легко поднимает-опускает спицу. Порой приходится настраивать крепление

Остается лишь подвести снизу гофру и зафиксировать водяной затвор. Важно, дабы пробка плотно закрывала отверстие для слива, благодаря этому сразу выверяют качество сборки системы.

Нужно открыть кран и посмотреть, как работает сантехника на протяжении 3-5 минут.

Раковину с доным клапаном, однако без отверстия перелива, можно улучшить. Для этого просто приобретают и устанавливают хороший водяной затвор

Если вода отлично проходит в канализацию, а соединительного места остаются сухими, все в хорошо. При появлении признаков протечек следует подтянуть гайки.

Если даже потом стыки мокрые, придется полноценно разобрать систему и переделывать работу, т. к. монтаж откровенно сделан неверно. Уплотняющая лента может поправить ситуацию, но навряд ли надолго.

Этап 4 – проверка герметичности заглушки

Работу можно считать оконченной, если водяной затвор не течет, а запорный клапан плотно закрывает отверстие для слива. Выверяют его так: опускают заглушку, набирают очень много воды в раковину и оставляют ее на полчаса-час.

От негерметичной заглушки не будет особенной пользы. Если вода быстро уходит из раковины в канализацию, лучше переделывать работу – разобрать клапан и собрать по-новому

Показатель полноценной работы устройства – постоянный уровень. Лучше не надеяться на свой глазомер и сделать на раковине пометку маркером.

Если спустя час вода остается на том же уровне, запорный клапан смонтирован идеально. Маленькие изменения – повод проверить плотность примыкания крышки ко дну раковины.

Нужное видео по теме

Донные заглушки пока используются редко, благодаря этому с их подбором, установкой и заменой возникают трудности. Рекомендуем материалы, которые дадут возможность предотвратить проблемы.

Детальный урок, который можно посмотреть в видео формате по установке донного клапана:

Устройства системы клик-клак торговой компании AlcaPlast:

Видеообзор модели Nicoll SAS L2264:

Обзор клапана бренда из Италии Webert:

У каждого из потребителей грунтовых клапанов свои цели. Кому-то комфортно умываться в раковине, наполненной тёплой водой, а кто-то предпочитает стирать или мыть мелкие вещи.

Представления про удобство тоже значительно отличаются. Дабы убрать погрешность, перед приобретением необходимо правильно понимать, как будет использоваться устройство. Если необходимо установить новую заглушку взамен износившейся, нужно выбрать аналогичную модель.

как притирать клапана (присланное)

Донный клапан: разновидности, функции, устройство, советы по монтажу

Донный клапан используется в сантехнике для того, чтобы блокировать сливное отверстие, если в биде, ванну или раковину нужно набрать воду.

В нашей стране данный элемент стал продаваться совсем недавно, а впервые появился он в Англии. Как известно, английские краны немного отличаются от наших, ведь в большинстве британских домов пользовались смесителями, и умывальники были оснащены отдельными кранами для горячей и холодной воды. Донный клапан плотно закрывал сливное отверстие. В умывальник набиралось необходимое количество воды. У нас такой способ умывания считался не самым гигиеничным, а поэтому особо популярным не был. Ведь для такого умывания сантехника всегда должна содержаться в идеальной чистоте.

Что собой представляет донный клапан? Как он устроен и как его установить? Все это мы рассмотрим в нашей сегодняшней статье.

Разновидности

Существует два основных вида клапанов. Первый тип соединен со смесителем и имеет специальный рычаг. Второй – клапан системы «клик-клак», которая не предполагает наличия смесителя.

Больше всего распространен именно первый вариант. Если вы покупаете смеситель, в комплектации вы получите и донный клапан. Рычаг, приводящий систему в действие, находится позади крана, возле его основания. Некоторые фирмы помещают рычажок не сзади, а сбоку изделия. Никакой разницы в этом нет, разве что покупатель может выбрать более удобный для него вариант. Для того чтобы закрыть слив, нужно переместить рычаг в другое положение.

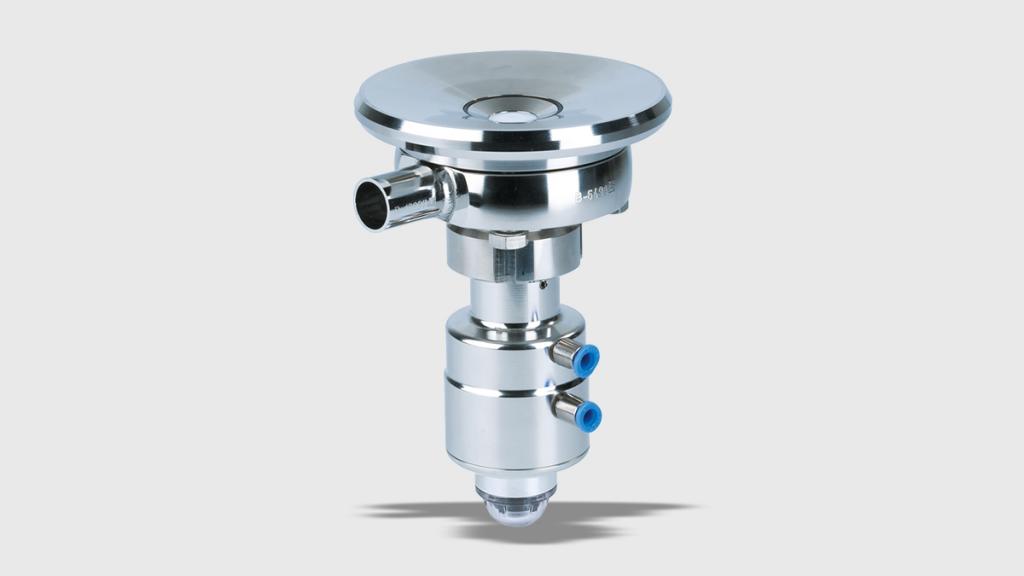

Кроме обычных клапанов, которые широко используются в быту, есть более сложные устройства, которыми пользуются на производстве. Такие клапаны получили название седельных. Их особенность состоит в том, что при необходимости они способны разделять вещества, движущиеся по трубам. Чаще всего седельные клапаны используются в пищевой и химической промышленности.

Существуют одно- и двухседельные клапаны. В чем заключаются их функции? Первые используются для того, чтобы менять поток жидкости и в случае необходимости останавливать его. Двухседельные механизмы используют в том случае, когда блокирование потока особенно важно. Как правило, это фармацевтические и химические предприятия. В быту двухседельные элементы практически не используются.

Устройство клапана

Механизм с рычагом состоит из таких деталей, как:

• пробка, которая необходима для закрывания сливного отверстия;
• рычажок;
• стержень, которым соединяется клапан и рычажок;
• резьба для установки сифона;
• сифон.

Донный клапан для умывальника системы «клик-клак» не настолько популярен. Рычага у данной конструкции нет. Закрывание сливного отверстия происходит с помощью пружины, которая придерживает крышку клапана. Этот вариант не очень широко используется из-за того, что приходится опускать руки в воду, чтобы слить воду из умывальника или ванны. Но в то же время данный вариант – наиболее дешевый.

Как установить элемент?

Чтобы смонтировать донный клапан для ванны или умывальника, не нужно пользоваться услугами сантехника. Эта работа несложная, и ее вполне реально выполнить собственными руками. Все, что вам нужно – подготовить необходимые детали и инструменты, а также внимательно ознакомиться с инструкцией.

Монтаж клапана предусматривает необходимую установку смесителя. Для начала работ нужно проложить шланг, который будет соединять клапан со смесителем. С помощью резиновой прокладки смеситель устанавливается в отверстие на умывальнике или раковине. Прокладка должна идти в комплектации вместе со смесителем. Проверьте диаметры шлангов и труб в тех местах, где они соединяются. Если размеры не идентичны, соединения придется растачивать. Делать это нужно с большой осторожностью, чтобы части металлических деталей не оказались внутри механизма и не стали причиной выхода из строя клапана. С помощью гаек, на которых находятся уплотнители, надо плотно прикрепить шланги и трубы друг к другу. Клапан устанавливают в слив. Монтажные спицы фиксируют в параллельном положении, а затем соединяют их с клапаном.

После установки системы обязательно проверьте, надежны ли трубы, по которым вода стекает в канализацию. Если вы устанавливаете донный клапан для раковины, ванны или биде, очень полезной станет система, которая называется «слив-перелив». Она сможет защитить вас от непреднамеренного потопа, если вы забудете закрыть кран или он неожиданно сломается. Во избежание неприятных ситуаций в умывальнике делают отверстие, куда попадает избыток воды. Если вам не нравится, что отверстие вредит эстетическому виду, на рынке существуют модели сантехники с желобками. Они прикрыты бортиками умывальника или раковины. Таким образом, лишняя вода будет сливаться незаметно.

Когда вы завершите работу по установке, откройте кран и проверьте, нет ли протечек. При наличии протечки ее нужно устранить. Иначе это приведет к большим проблемам в будущем.

Сифон

Если вы впервые покупаете донный клапан, то наверняка озабочены выбором сифона. Ведь важно, чтобы он подошел к клапану, и монтаж не вызвал серьезных проблем. Но дело в том, что резьба и соединения универсальны, а все детали изготавливаются таким образом, чтобы они по умолчанию подходили друг к другу.

Дизайн клапана

Варианты дизайна довольно ограничены. Дело в том, что большая часть клапана все равно скрыта от глаз и находится в трубе. Видимая же часть представляет собой всего лишь небольшую круглую заглушку. Так как отверстие слива никогда не бывает квадратным или треугольным, сложно найти клапан какой-то оригинальной формы. Единственный момент, который может быть важным – это цвет. На рынке преобладают обычные хромированные изделия, но дизайнерские магазины предложат и другие оттенки смесителей вместе с клапанами. Если же вы приобретаете эти детали отдельно, лучше остановить свой выбор на обычном хроме. Большую популярность сегодня имеет донный клапан Grohe. Как отмечают отзывы, изделие имеет привлекательный дизайн, а сам элемент прост в установке.

Преимущества клапанов

Одно из главных их достоинств – это практичность и экономичность. Благодаря использованию донного клапана расход воды доме может существенно сократиться, а с постоянно растущими тарифами на воду экономия очень важна. Еще один важный момент – это простота в использовании.

Даже если вы не выбрали систему «клик-клак», которая сама справляется со сливом воды, с рычагом может справиться любой. Если учесть эстетическую сторону вопроса, то ваша раковина или ванна станет намного симпатичнее, если вместо отверстия слива будет стоять блестящий хромированный клапан. Кроме того, специальный уход за клапаном не требуется. Очистить его можно при обычной плановой мойке сантехники.

Недостатки

Особых недостатков система не имеет. Возможно, поначалу будет довольно непривычно, но к хорошим, удобным и качественным вещам обычно привыкают очень скоро. Единственное, что может создать проблему – это сильный нерегулируемый поток воды. В таком случае перелива не избежать. Но возникают такие проблемы только в случае серьезной поломки крана. А если вы добросовестно отнеслись к установке сантехники, подобных случаев возникать не должно.

Вместо заключения

Итак, мы рассмотрели, что собой представляет донный клапан. Как видите, это весьма полезный сантехнический элемент, который облегчит использование раковины или ванной и поможет сэкономить средства.
