Доработка гбц ваз 2114 8 клапанов

Субъективно кулачки 26 вала даже более острые, чем у серийного распредвала. Валик использовали 2111, со штифтом для датчика фазы. Базовый диаметр кулачков немного уменьшен — 37 мм, так удобнее работать с ГБЦ.

Кстати, мотор не «втыковый», клапана не достают до поршней, даже несмотря на фрезеровку головы. Хотя цели создать «безвтыковый» мотор нет — при использовании качественных ремней, если ремень не перетягивать, чем многие грешат, никаких проблем в эксплуатации «втыковых» моторов с высокими распредвалами нет.

После заводки мотора — померяли график (замер был и до установки, разумеется). Тут возникла проблема — мотор совершенно никак не отреагировал на установку головы и вала. Незначительно где-то прибавили, по чуть-чуть. А ведь думалось, что предыдущая чиповка проглотит этот распредвал, лямбда-зонд унюхает обеднение смеси и ЭБУ подтянет регулировки. Но этого не произошло. Были сомнения и на распредвал, но головка должна была вытянуть что угодно.
В чем же дело? Начали копать. Обратили внимание, что лампочка «Check Engine» не загорается ни при каких условиях. Попробовали отключить ДМРВ — ноль эмоций. Что же натворили предыдущие чип-тюнеры?
Пришлось отправить машину на чиповку к коллеге-профессионалу. Тут то и выяснилось, что была залита левая «хрюновская» прошивка, в которой было отключено ВСЁ — лямбда-зонд, ДМРВ, датчик детонации, датчик фазы. Как же ЭБУ сможет что-то исправить по смеси, если ему вырвали глаза и заткнули нос? По-этому и не было изменений и машина лучше не поехала. Вот такой бывает чип-тюнинг.
После работы с прошивкой (все датчики, естественно, включили) и обкаткой-правкой программы непосредственно на дороге, машина наконец-то поехала. Константин заехал снова на замер ВСХ.

Посмотрим графики. Далее — график машины до проведения всех работ. Катализатора нет, ранее была сделана чиповка в некоем «сервисе» (отключены все датчики!). Мотор показывает 85 л.с. при 5300 об, максимальный крутящий момент 13.6 кг при 3300 об. Красная линяя — мощность, синяя — момент.

Графики замера без нормальной чиповки опускаем, и сразу переходим к итоговому графику, после обкатки программы. Мощность двигателя — 96 л.с. при 5300 об, момент — 14.3 кг при 4300 об. Примечательно, что обороты максимальной мощности не изменились и не уползли вверх по оборотам — ранее пик мощности был при 5300 об, и сейчас так же.

Наложим оба графика друг на друга и сравним изменения (пунктиром — итоговый график). На 6000 об добавили 18.8 л.с. и 2.2 кг момента. Прибавка идет с самого низа — с 2000 об. На 2000 об прибавилось 0.7 кг момента. Характер мотора — ровный.

В заключение стоит отметить следующее.
Доработку головы желательно делать под любой распредвал, даже с 26 валом мотор лучше раскрывает верхний диапазон оборотов. Серийная головка дает неудовлетворительное наполнение на верхах.
Аккуратнее следует относиться к чиповке, нужно узнавать достоверную информацию по заливаемым прошивкам, и не использовать прошивки, где поголовно отключены все датчики.

Является ли 26 вал низовым? Я бы так не сказал. Да, с 2000 об есть прибавка, но низы дает кубатура, объем двигателя. Головка и распредвалы — улучшает середина и верхушку оборотов (если конечно мотор не задушен валом и головой, как на Шеви-Ниве). В целом это неплохая альтернатива серийному распредвалу, хороший вариант умеренного тюнинга, когда требуется сохранить низ, но добавить на середине и на верхах, т.е. оживить 8-ми клапанный двигатель без кардинального изменения его характера.

Дополнение от 22 октября 2009 г.:

По просьбе владельца авто, публикуем сравнение ВСХ 96-сильного двигателя с 26 валом (подъем впускного кулачка 9.6 мм) с серийным двигателем ВАЗ 2110.
Графики серийного двигателя: синяя линия — кр.момент, красная — мощность.
Графики доработанного двигателя показаны пунктиром.
Для справки: cерийный двигатель ВАЗ 2110 (1.5i) на замерах показал 74 л.с. при 5400 об, крутящий момент 10,9 кг при 4600 об.

Так же Константин, владелец машины, прислал отзыв по расходу топлива:

Вот отчет по расходу топлива:

За эти 2 недели удалось собрать некоторую статистику по расходу топлива. При очень спокойной езде по городу расход составил 6.3л/100 км. При смешанном стиле вождения (иногда резкие ускорения до 5-6 тыс.) расход поднимается до 7.8л/100 км. Если меняю стиль вождения на агрессивный (со светофора всегда ухожу первый) расход составляет 9-10л/100 км. При равномерной езде на скорости 100км/час расход составляет 5л./100км.
Результатом доволен, но на достигнутом останавливаться не хочу. Спасибо, Артем, за качественную работу!

Статья написана: 4 октября 2009 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Видео:1.5 8клоп, распил гбц, сток валСкачать

Доработка гбц ваз 2114 8 клапанов

Видео:ДОРАБОТКА ГБЦ ЧТО ЭТО ДАЕТ? Замер динамики и мощности. Сравнение портированной головки со стокомСкачать

Как увеличить мощность 8 клапанного двигателя ВАЗ 2114 своими руками

Поэтому далее рассмотрим, что можно сделать с движком, чтобы увеличить его мощности.

Общие сведения о двигателе ВАЗ 2114

Производитель ВАЗ выпустил три модели движка 2114. Это:

На дорогах чаще всего можно увидеть машину с мотором второй модификации. Однако от первой модели в мощности его отличают добавленные четыре лошадки. Это не так уж и много.

До капитального ремонта двигатель ВАЗ 2114 может отбегать 150 тысяч километров. И это при бережном к нему отношении, при замене фильтров и масла раз в год. Многие не дожидаются капитального ремонта и делают тюнинг раньше. Другие автолюбители делают тюнинг сразу после покупки.

Внимание! Но тюнинг тюнингу рознь. Многие думают, что бюджетный тюнинг поможет увеличить мощность, не затрачивая больших финансовых средств. Однако, такого слова, как бюджетный тюнинг нет. В любом случае придется покупать турбину, чтобы увеличить мощь движка. А это дорого.

Как увеличить мощность двигателя

Чтобы сделать правильный тюнинг мотора, необходимо выбрать один из нескольких путей доработки силового агрегата. Существует четыре типа изменения мотора, которые не принесут последнему вреда и не снизят жизненный ресурс двигателя.

• расточка цилиндров;
• установка нового воздушного фильтрующего устройства;
• установка турбины;
• чип-тюнинг или электронная доработка мозгов движка.

Также нужно учесть, что при повышении мощности движка увеличится и потребление горючего. По\тому перед тем, как задумаете сделать тюнинг двигателю, подумайте, нужно ли вам увеличенное потребление топлива.

Повышение объема камер двигателя

Рассмотрим первый способ тюнинга двигателя – это увеличение мощности посредством повышения объема камеры сгорания. Для этого растачивают диаметр цилиндров, а поверхность тщательно зашлифовывают до зеркального вида. Процедуру проводят на специальном станке.

Меняют обычные поршни на кованые, а кольца на более облегченные. Заменяют шатуны, которые соединяют их с коленчатым валом.

Опытные механики рекомендуют заменять маслофорсунки в случае установки кованых поршней. Это нужно для того, чтобы происходило хорошее масляное охлаждение. Так как старые форсунки становятся негодными для дальнейшей работы.

Установка нового воздушного фильтра

Чтобы провести правильный тюнинг двигателя, устанавливают фильтр на впуске с пониженным аэродинамическим сопротивлением. Этим добиваются, чтобы воздух попадал в смеситель с наименьшими усилиями. Как результат повышается мощность на четыре лошадки.

Внимание! В этом случае уменьшается расход горючего, что благоприятно сказывается на кошельке автолюбителя.

Тюнинг установкой нового воздушного фильтра делается следующим образом:

1. Шлифуют внутренние каналы впуска.
2. Ставят ресиверы.
3. Меняют дроссельную заслонку на новую с увеличенным диаметром.

На выпуске ставят прямоточный глушитель. Все работы проводят в сервис-центрах. Ни в коем случае нельзя проводит расточку каналов в гаражных условиях.

Установка турбонаддува

Мощность двигателя увеличивают установкой турбонаддува. Несмотря на большую эффективность, многие автолюбители не решаются на этот шаг из-за высоких финансовых затрат. Установка турбонаддува требует обращения в специализированные мастерские.

Прежде всего необходимо выбрать турбину, подходящую для двигателя ВАЗ 2114. Существует два типа этого устройства:

• турбокомпрессор низкого давления. С помощью установки такого компрессора есть шанс увеличить мощность на 15 процентов. Однако придется повозится с установкой подобного устройства;
• турбокомпрессор высокого давления. Увеличивает мощь на 30 процентов.

Еще один момент почему не решаются автолюбители на установку турбокомпрессоров: уменьшается жизненный ресурс двигателя. Так как мотор эксплуатируется на полную мощность в любое время. Увеличивается износ деталей, мотор греется.

Поэтому нужно ставить хорошую систему охлаждения мотора. Ни в коем случае не заливать в нее воду, как любят многие автовладельцы. Всегда используйте тосол для охлаждения силовых агрегатов.

Тюнинг газораспределительного механизма

Посредством тюнинга газораспределительного механизма, вы не навредите двигателю ВАЗ 2114. К тому же у 8 клапанного мотора уменьшится расход топлива. А мощность будет увеличена.

Для тюнинга ГРМ двигателя делают следующее:

1. Растачивают седла клапанов.
2. Клапаны на впуске и выпуске меняют на облегченные.
3. Втулки также меняют на легкие.
4. Устанавливают разрезную шестерню. Но ее необходимо настроить правильно, чтобы не подвергнуть движок капитальному ремонту.

Далее рассмотрим, что нужно сделать с разрезной шестерней, чтобы увеличить мощь мотора.

Метод с разрезной шестерней

Чтобы сделать правильную настройку разрезной шестерни, нужно поршень установить в точку, которую называют ВМТ. Чтобы понизить обороты или вывести в среднее число обороты, делают меньше угол газодинамического наддува и увеличивают угол открывающегося клапана выпуска.

Чтобы увеличить обороты, вал поворачивают в противоположную сторону вращения коленвала. В этом случае становится больше угол газодинамического наддува.

Есть еще один вид увеличения мощи силового агрегата отечественного производства. Это чип-тюнинг. Занимаются специалисты. Для повышения тюнинга двигателя перепрограммируют электронный блок управления мотором. Это делается с помощью оборудования под названием программатор.

Опытные механики советуют проводить чип-тюнинг в специализированных мастерских.

Заключение

Увеличивать мощности двигателя нужно аккуратно. Иначе можно навредить мотору и тюнинг превратится в капитальный ремонт движка. Если все же собираетесь делать тюнинг двигателя самостоятельно, то рекомендуется позвать напарника, который работает в сервис-центре и является опытным механиком. Он подскажет, что нужно делать и как. Поможет с оборудованием, которое понадобится в ходе доработки движка модификации ВАЗ 2114.

Видео:Доработка ГБЦ ваз 8кл грамотно пилим каналы ГБЦ ваз 2108 2109 2110 2112 2113 2114 2115Скачать

Доработка ГБЦ на ВАЗ 2109 (8 клапанов)

Конструкция любого двигателя внутреннего сгорания, включая моторы ВАЗ 2109 на 8 клапанов, предусматривают наличие следующих компонентов:

• Камера сгорания;
• Клапанный механизм;
• Отлитые магистрали;
• Выпускные коллекторы;
• Впускные коллекторы.

Если выполнить расточку и откорректировать текущее состояние коллектора и каналов ГБЦ, можно повысить коэффициент наполнения цилиндров, что ведет к повышению отдачи, мощности двигателя. Не редко доработку выполняют как завершающий этап по увеличению объема ДВС.

Объект доработки

Цели доработки

Доработка ГБЦ выполняется для достижения следующих целей:

• Немного увеличить диаметр;
• Удалить дефектные литьевые участки;
• Откорректировать радиусы скругления;
• Отполировать каналы.

Геометрия коллекторов вместе с магистралями ГБЦ в процессе доработки изменяется. При неправильно выполненной работе можно не просто не добиться желаемого повышения мощности, но также потерять эффективность работы мотора, привести к его быстрому износу, поломкам.

Инструменты

Чтобы выполнить процедуру расточки каналов ГБЦ, вам потребуется:

• Шаровой фрез, соответствующий нужному диаметру расточки (29, 31, 32 миллиметра);
• Наждачная бумага;
• Шарошки;
• Дрель;
• Штангенциркуль;
• Шланг меньшего диаметра по сравнению с расточенным каналом.

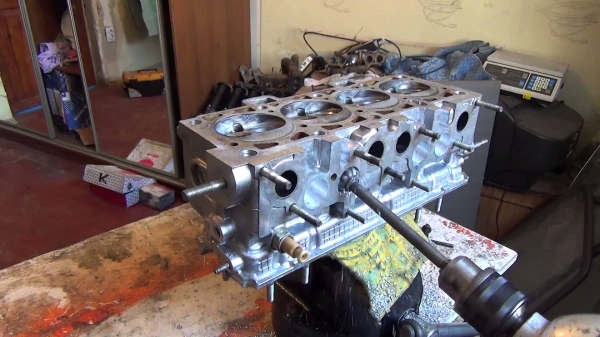

Расточка коллекторов

Чтобы доработать коллекторы, необходимо выполнить два основных этапа работы.

Получить необходимый диаметр каналов в результате выполнения фрезерной обработки коллекторов

Отполировать тракт при помощи специальных инструментов и приспособлений. Для этого необходимо на шланге закрепить наждачную бумагу средней зернистости, а шланг насадить на дрель. За счет вращений насадки внутри расточенного канала достигается необходимый эффект

При выполнении данной операции самым главным является сохранение штатного расположения оси каналов и формы сечения проточной части.

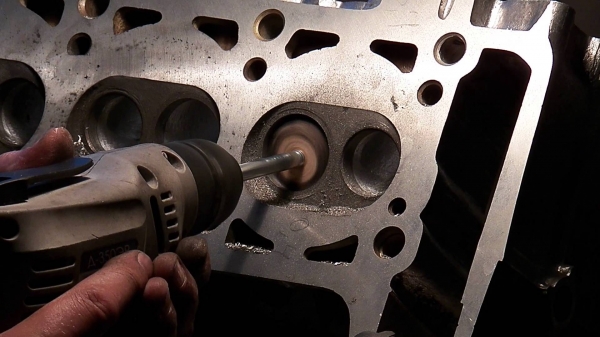

Работа инструментом

Дорабатывая коллекторы, соблюдайте несколько важных правил.

1. Перед началом расточки коллектора ГБЦ обязательно точно определите расположение коллекторов относительно головки блока цилиндров. Для этого нужно установить пару штифтов.
2. Диаметр отверстия впускного трубопровода можно делать меньше на 1-1,5 миллиметра, чем диаметр ответных окон в головке. Во многом из-за этого многие владельцы ВАЗ 2109 отказываются от расточки коллекторов.
3. Отверстия выпускного коллектора по диаметру могут быть равными или больше, чем диаметр ответных трактов ГБЦ на 1-1,5 миллиметра.

Читайте также: Трехходовой клапан повышения температуры обратной линии

Расточка выпускных и впускных каналов ГБЦ

Прежде чем приступить к созданию новой геометрии впускных и выпускных каналов, запомните, что по результатам расточки она обязательно должна оказаться соосной с коллекторами, которые вы уже обработали.

Чтобы соблюсти данное условие, необходимо состыковать трубопровод с ГБЦ и по полученным следам задать необходимую геометрию путем расточки. Для получения четкой метки используйте солидол или пластилин, которым обрабатывается торец ГБЦ.

Расточка каналов ГБЦ должна быть направлена на получение следующих диаметров.

Тракт в головке блока обрабатывается с соблюдением следующей последовательности:

• Растачивается фрезером со стороны коллектора до втулки под клапан;
• Расточка ведется со стороны камеры сгорания. Убедитесь, что седла для новых клапанов установлены;
• Расточка геометрии при помощи шарошек различной конфигурации;
• Шлифовка каналов.

Обработка поверхностей

Важные нюансы

Прежде чем приступить к работе по обработке впускных и выпускных каналов ГБЦ, обратите внимание на несколько важных рекомендаций специалистов:

• Дополнительно обрабатывать, доводить до совершенства внутренние поверхности впускных каналов не обязательно при помощи наждачки. Получаемые в результате фрезеровки дефекты на поверхности будут способствовать скапливанию капель бензина и его испарению;
• Обрабатывая впускной канал четвертого цилиндра, вы обязательно вскроете канал масляной системы. В него потребуется установить выточенную в соответствии с размерами втулку;
• Дорабатывая каналы, пристальное внимание обратите на соблюдение диаметров. Выполнив отверстия больше положенных размеров, вы рискуете вскрыть рубашку охлаждения, которая проходит рядом. Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования.

Установить втулку в четвертном впускном канале нужно обязательно. В противном случае вы оставите один на один тонкую алюминиевую стенку с давлением масла при работающем двигателе. Прорыв такой стенки окажется неизбежен.

Завершающий этап

На завершающем этапе доработки ГБЦ вам потребуется установить на торец головки блока новую прокладку и доработать ее в соответствии с расточкой.

Обязательно выполните доработку фасок и седел клапанов.

Видео:Доработка ГБЦ ВАЗ 8клСкачать

Ремонт гбц на ваз 2114 с 8 клапанным двигателем

Как уже понятно из заголовка-речь пойдет о снятии ГБЦ.

В предыдущей записи я написал что у меня пробило прокладку под ГБЦ. Начал искать решения у мастеров. Но ценник меня сильно расстроил. Замена прокладки (просто замена, без шлифовки!) цена вопроса начинается от 100 американских рублей и это не на фирменном сервисе а в гараже у дяди Васи (Пети и т.д.) которые не дают гарантии.

Полазив по интернету — нашел хорошее видео по самостоятельной замене:

В итоге решил менять сам. Опыта у меня конечно маловато (до этого 2 раза подымал голову на волге 31029), но это меня не остановило) Благо есть вторая машина. Поэтому одну можно спокойно ставить на ремонт.

И так загоняем машину в гараж и приступаем к снятию ГБЦ. Не считайте это инструкцией-я просто распишу свою последовательность действий.

1. Снимаем защиту картера головками на 17 и 19. Тут всё просто.

2. Берем чудо средство ВД-40 и обильно поливаем гайки на креплении штанов, чтобы начали откисать. Чем больше времени — тем лучше.

3. Снимаем аккумулятор (клеммы ключом на 10, крепление ключом на 13)

4.Снимаем клемму с датчика на воздушном фильтре:

И полностью снимаем воздушный фильтр (два хомута и два болта крепления на передней облицовке).

5. Сливаем охлаждающую жидкость:

Как быстро слить антифриз описано в статье.

6. Снимаем тросик газа (откручиваем два болта крепления и снимаем зажим):

Болты закручиваем на места-чтобы не потерялись

7. Снимаем два штекера с датчиков возле термостата:

8. Разъединяем разъем на форсунки:

9. Снимаем хомуты и отсоединяем патрубок на термостат:

11. Откручиваем хомуты и снимаем патрубки на радиатор и на печку

12. Снимаем клемму под термостатом (одиночная):

Не знаю за что эта клемма отвечает, просто снимаю.

13. Снимаем с вакуума патрубок:

14. Снимаем 2 штекера с дросселя:

15. Снимаем одиночную клемму в районе форсунок:

Также не знаю что это-просто снимаю

16. Откручиваем два рычага крепления головки по бокам:

Это с правой стороны, с левой такая же штанга

17. Откручиваем штуковину возле штанов, чтобы легче полезть к болтам крепления штанов:

Вот эта штуковина лежит слева, а справа штанга крепления головки, описанная в предыдущем пункте

18.Снимаем кожух ГРМ (3 болта на 10):

19. Откручиваем Ролик ГРМ ключом на 17 и снимаем ремень ГРМ

20. Откручиваем шкив (ключом на 17) и снимаем шкив, главное не потерять шпону (ввиде полукруга):

21. Откручиваем гайку на защите ключом на 10 (на предыдущем фото куда надет ключ для фиксации шкива от прокручивания) и отгибаем защиту.

22. Откручиваем два топливных шланга (обязательно запомните где какой-чтобы не перепутать при сборке).

Видео:Тюнинг восьмиклапанного тазика (ВАЗа) за копейки!Скачать

Доработка ГБЦ на ВАЗ 2109 (8 клапанов)

Периодически прокладка головки блока цилиндров может выходить из строя по причине износа ее материала либо его прогорания. Основными признаками того, что прокладку пора заменять на новую, являются появление локальных протечек масла и охлаждающей жидкости в месте соприкосновение ГБЦ и мотора.Момент затяжки ГБЦ ВАЗ 2114 8 клапанов: рассматриваем тонкости процесса.

Следует помнить, что при замене прокладки важным является не только момент затяжки гбц ваз 2114, но и вся последовательность операций — ведь сама замена является очень важной и серьезной процедурой, ошибки при проведении которой могут привести к нарушению работы двигателя.

Необходимые инструменты и процесс

Для того, чтобы ее сделать правильно, понадобятся:

• набор торцовых головок;
• удлинитель;
• трещотка/вороток;
• ключ динамометрический.

Сам процесс замены следует выполнять по такой схеме:

1. Отсоединить провода, подходящие к датчикам аварийного уровня масла и температуры ОЖ.
2. Слить охлаждающую жидкость.
3. Демонтировать термостат.
4. Снять корпус воздухофильтра.
5. Отсоединить входную часть выхлопной трубы от коллектора.
6. Снять кожух, а также сам ремень распределительного вала.
7. Отсоединить от карбюратора тяги привода обеих заслонок.
8. Отключить подходящие к ГБЦ провода.
9. Отсоединить подходящие к ГБЦ шланги, ослабив их хомуты.
10. Демонтировать головку блока цилиндров.
11. Удалить изношенную прокладку.
12. Очистить поверхность касания ГБЦ от остатков материала прокладки.

Замена прокладки ГБЦ ваз 2114

Установка прокладки и монтаж головки блока цилиндров на свое место производится в точно такой же последовательности, но в обратном порядке. При этом, стоит обратить наиболее пристальное внимание на такой фактор, как момент затяжки гбц ваз 2114 8 клапанов — о нем мы и поговорим ниже.

Головка блока цилиндров в сборе

Главная \ Каталог продукции \ Двигатель, основные элементы двигателя \ Головка блока цилиндров в сборе

Для автомобилей ОАО » АвтоВАЗ»

Сборка головки блока цилиндров производства ОАО «АвтоВАЗ» с клапанами, распределительным валом, гидравлическими опорами осуществляется с обязательной проверкой герметичности сопряжения «седло-клапан» на специализированном оборудовании фирмы SERDI (Франция).

Все ГБЦ в индивидуальной упаковке ( ГБЦ для переднеприводных автомобилей в фирменной коробке)

Как произвести затяжку болтов ГБЦ правильно?

Перед тем, как приступать к монтажу головки блока, следует сначала обратить внимание на состояние ее болтов. Они должны иметь хорошую резьбу и по длине соответствовать требуемым нормам.

Нормальная полная длина болта ГБЦ равняется 135,5 мм. Если болты, извлеченные в ходе замены прокладки, соответствуют этому параметру, то их можно использовать повторно. Если же болты удлинились в ходе работы двигателя, то использовать их уже нельзя и следует приобрести новые.

Разобравшись таким образом с болтами, и установив их на место, следует перейти к затяжке. Выполняется она в обязательном порядке только динамометрическим ключом. Затяжка болтов «на глаз»может привести к очень серьезным последствиям, вплоть до повреждения самого двигателя.

И так, как протянуть головку на ваз 2114 правильно? Во-первых, следует помнить, что начинать затяжку болтов следует от центра к краям.

Выглядит эта схема следующим образом:

Во-вторых, выполнять затяжку следует в четыре этапа (каждый из которых выполняется точно в такой же последовательности, как и обозначено на схеме выше).

На первом этапе затягиваем каждый из болтов динамометрическим ключом с усилием, равным 2 кгс/см2.

На втором этапе затягиваем все болты уже с усилием 8 кгс/см2.

На третьем этапе выполняем дотяжку болтов, проворачивая каждый из них на угол в 90 градусов.

На четвертом этапе вновь проворачиваем каждый из болтов (все также придерживаясь приведенной в начале схемы) на угол в 90 градусов.

После того, как все четыре этапа будут завершены, затяжку болтов головки блока цилиндров можно считать оконченной.

К затяжке болтов ГБЦ следует подходить максимально серьезно. Выполнять все ее этапы необходимо строго в одинаковом порядке и с равным усилием на каждом из них. Несоблюдение этого правила может привести к быстрому износу прокладки и появлению течей масла и ОЖ.

Цели доработки

Доработка ГБЦ выполняется для достижения следующих целей:

• Немного увеличить диаметр;
• Удалить дефектные литьевые участки;
• Откорректировать радиусы скругления;
• Отполировать каналы.

Геометрия коллекторов вместе с магистралями ГБЦ в процессе доработки изменяется. При неправильно выполненной работе можно не просто не добиться желаемого повышения мощности, но также потерять эффективность работы мотора, привести к его быстрому износу, поломкам.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

• установить держатель в положение «ноль»;
• начать плавное вращение инструмента, одновременно следя за его показаниями;
• в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
• при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Расточка коллекторов

Чтобы доработать коллекторы, необходимо выполнить два основных этапа работы.

При выполнении данной операции самым главным является сохранение штатного расположения оси каналов и формы сечения проточной части.

Дорабатывая коллекторы, соблюдайте несколько важных правил.

1. Перед началом расточки коллектора ГБЦ обязательно точно определите расположение коллекторов относительно головки блока цилиндров. Для этого нужно установить пару штифтов.
2. Диаметр отверстия впускного трубопровода можно делать меньше на 1-1,5 миллиметра, чем диаметр ответных окон в головке. Во многом из-за этого многие владельцы ВАЗ 2109 отказываются от расточки коллекторов.
3. Отверстия выпускного коллектора по диаметру могут быть равными или больше, чем диаметр ответных трактов ГБЦ на 1-1,5 миллиметра.

Расточка выпускных и впускных каналов ГБЦ

Прежде чем приступить к созданию новой геометрии впускных и выпускных каналов, запомните, что по результатам расточки она обязательно должна оказаться соосной с коллекторами, которые вы уже обработали.

Чтобы соблюсти данное условие, необходимо состыковать трубопровод с ГБЦ и по полученным следам задать необходимую геометрию путем расточки. Для получения четкой метки используйте солидол или пластилин, которым обрабатывается торец ГБЦ.

Расточка каналов ГБЦ должна быть направлена на получение следующих диаметров.

Тракт в головке блока обрабатывается с соблюдением следующей последовательности:

• Растачивается фрезером со стороны коллектора до втулки под клапан;
• Расточка ведется со стороны камеры сгорания. Убедитесь, что седла для новых клапанов установлены;
• Расточка геометрии при помощи шарошек различной конфигурации;
• Шлифовка каналов.

Важные нюансы

Прежде чем приступить к работе по обработке впускных и выпускных каналов ГБЦ, обратите внимание на несколько важных рекомендаций специалистов:

• Дополнительно обрабатывать, доводить до совершенства внутренние поверхности впускных каналов не обязательно при помощи наждачки. Получаемые в результате фрезеровки дефекты на поверхности будут способствовать скапливанию капель бензина и его испарению;
• Обрабатывая впускной канал четвертого цилиндра, вы обязательно вскроете канал масляной системы. В него потребуется установить выточенную в соответствии с размерами втулку;
• Дорабатывая каналы, пристальное внимание обратите на соблюдение диаметров. Выполнив отверстия больше положенных размеров, вы рискуете вскрыть рубашку охлаждения, которая проходит рядом. Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования.

Читайте также: Лямдазон ваз 2114 8 клапанов

Установить втулку в четвертном впускном канале нужно обязательно. В противном случае вы оставите один на один тонкую алюминиевую стенку с давлением масла при работающем двигателе. Прорыв такой стенки окажется неизбежен.

Видео:9,5 СЕК ДО 100 КМ/Ч. ИНСТРУКЦИЯ ПО ДОРАБОТКЕ ГБЦ ВАЗ 8 КЛ.Скачать

Что даст доработка ГБЦ?

+! 1 приход от распила есть
я у себя тоже пилил только на карбе.

Alex Walkman

Бывалый

Барсик

Местный . .

окб 52 10.3/9.8 перекритие 1.мм . фаза 275

Alex Walkman

Бывалый

Барсик

Местный . .

можно и плохая . так даже веселей

Барсик

Местный . .

Удачным способом поднятия мощности является доработка головки блока цилиндров.
Увеличению мощности способствует увеличение наполнения цилиндров путём уменьшения сопротивления потоку впускных и выпускных газов впускного и выпускного трактов. Прежде всего требуется доработка впускных и выпускных каналов ГБЦ, т.к. газы движутся во впускном и выпускном коллекторе с высокими скоростями, порядка 70-150 м/с и любые несостыковки, грубые шероховатости, выступания оказывают большое сопротивление тормозя движение и как следствие уменьшают наполнение цилиндра атмосферным воздухом, что негативно сказывается на наполнении цилиндра и потере мощности.
Исходя из сказанного вытекает определённый объём работ по модернизации ГБЦ :
·доработка каналов-увеличение диаметра, поперечного сечения; изменение геометрии и вывидение правильных радиусов, поверхностей, скруглений,закруглений.
·доработка сёдел клапанов-выведение необходимых фасок, убирание острых кромок, что сильно тормозит поток.
·совмещение каналов впускного и выпускного коллектора с каналами ГБЦ путём установки штифтов и самой доработки каналов коллекторов.
·шлифовка каналов для нужной шероховатости.
·доработка камеры сгорания и оптимизация степени сжатия.

Работа кропотливая и тонкая , требует спец инструмента и аккуратности. Результат проведения данной работы — увеличение мощности до 15%.
Также желательно установка распредвала с увеличенным подЪёмом клапанов и изменёнными фазами впуска и выпуска,которые корректируются разрезной шестерней распредвала (Шкив Верьера).
Замер диаметра выпускного канала, что составляет 26 мм. на ВАЗ 21083.

Доработка гбц включает в себя комплекс работ по доводке стандартных деталей, оптимизации геометрических размеров каналов, коллекторов, клапанов, стыковка каналов и тд.
Перед тем как начинать тюнинг головки блока нужно определить конечную цель, т.е. необходимую мощность двигателя, крутящий момент, и при каких оборотах должны быть доступны эти параметры, т.к. параллельно изменяется и степень сжатия, а соответственно и определиться переходить ли на 98 бензин.

Схема каналов головки блока

Барсик

Местный . .

Клапан диаметр 8мм — 50 мм2
Горловина клапана делается в виде винной бочки как минимум большего диаметра на площадь клапана, т.е. 805 и 666 мм2, 32мм и 29,1 мм.
Каналы делаются большего диаметра чем внутренний диаметр седла клапана, в данном случае 32 и 29мм.
Место возле втулки клапана увеличивается и сама втулка стачивается на конус, при желании втулки изготавливаются из сплавов цветных металлов, таких как бронза, латунь.
Клапана облегчаются, придаётся форма ближе к букве Т, что положительно влияет на расход воздуха.Если заменить только клапана на Т-образные , мощность увеличивается на 3-4 л.с.

Начало модернизации камеры сгорания,видно следы от прокладки ГБЦ.

Прокладка качественная, а коллектор ?

Ещё в форсированном моторе нужно увеличить степень сжатия для увеличения КПД двигателя, т.е. для более эффективного использования взрыва топливного заряда.Степень сжатие это отношение между максимальным и минимальнын объёмами цилиндра.К примеру объём цилиндра ВАЗ 21083 375 см3 объём камеры сгорания общий 42,1см3 ( в ГБЦ 26,6см3, в поршне 12см3, прокладка 3,5 см3) Степень сжатя равна=(Vc+Vh):Vc=(375+42,1):42,1=9,9
Известно, что увеличение степени сжатия с 7 до 10 даёт заметну прибавку мощности, чем после.А почему ? Чем меньше объём камеры в которой взрывается топливо тем получается выше будет давление на поршень.И это давление зависит не только от степени сжатия, но и от давления на фазе впуска, во впускном коллекторе, обычно оно ниже атмосферного , в турбированых двигателях наоборот значительно выше. Коефициент наполнения это отношение реального количества к геометрически возможному количеству воздуха которое могло бы поступить в цилиндр при данном атмосферном давлении и температуре. В гражданских моторах коефициент наполнения примерно равен 0,75, в спортивных 1,05-1,05 в турбированных может доходить 1,5. Отсюда и выше давление на поршень, и как следствие мощность. Доработкой ГБЦ мы пытаемся увеличить коефициент наполнения цилиндра и получить дополнительную мощность, и известно что ещё на наполнение влияет так называемый резонансный наддув- дозарядка при применении верховых распредвалов на оборотах выше средних, т.е. более 3500 об/мин.

Объём камеры сгорания в ГБЦ был 26,6 см3 после доработки и восстановления сёдел 28 см3,
после шлифовки стало 243 . Для данного мотора 1,7. Степень сжатия 10,2.

Было 73 лс.. стало 87 лс. увеличение мощности на 19%.
Для получения большего увеличения мощности необходима модернизация впусной, выпусной, топливной систем. В отдельных случаях нужен и тюнинг системы зажигания.
Тюнинг прайс ВАЗ переднеприводные , ВАЗ классика, Запчасти ВАЗ
Доработка, тюнинг ГБЦ прайс
Желаем удачного тюнинга !

Барсик

Местный . .

1. Первое, что бросается в глаза — это неточная стыковка отверстий каналов коллекторов и ГБЦ. Любые «ступеньки» в канале рождают паразитные завихрения, заметно тормозящие поток, поэтому от них необходимо избавиться. Убираем нестыковки, одновременно доработав прокладки под коллектора (дабы пресловутых ступенек не создавали и они). Настоятельно рекомендую перед удалением нестыковок каналов сделать следущее — посадить коллектора на штифты. Причиной тому служит крепёж коллекторов на отечественных автомобилях, допускающий некоторое смещение плоскостей коллекторов и ГБЦ друг относительно друга. Чем это грозит, предельно ясно — немного сместив коллектора при крепеже после удаления нестыковок, мы самостоятельно убиваем плоды своей же работы. Штифтов достаточно по два на коллектор — по краям. Ищем место на ГБЦ и коллекторе, где можно безопасно всверлиться. В ГБЦ прочно сажаем металлический штифт, на который легко, но без особых люфтов должен надеваться коллектор — вуаля, точное позиционирование коллекторов относительно ГБЦ нам гарантировано. Не забудьте только сделать несколько дополнительных отверстий в прокладке. Отмечу так же, что если диаметр канала впускного коллектора меньше диаметра канала ГБЦ на 1-1,5 мм при нормальной соосности каналов, то это не создаст измеримого сопротивления прохождению потока, поэтому филигранной подводкой диаметров каналов в этом случае можно принебречь. На выпуске аналогично, только наоборот — выпускной канал в ГБЦ может быть несколько меньше канала в выпускном коллекторе. Более того, т.к. называемые «обратные ступеньки» на выпуске используют для борьбы с некоторыми негативными явлениями настроенной выпускной системы, но сейчас разговор не об этом.

2. Заглянув во впускные/выпускные каналы ГБЦ, понимаем, что и там всё совсем плохо: ломаная местами форма узких каналов, приливы литья под направляющие втулки клапанов, сами втулки, выступающие в канал.
При помощи шаровых фрез различных размеров и форм производится обратобка каналов — увеличение проходного сечения, удаление неровностей и выступающих частей, изменение формы канала. Изгиб канала должен быть как можно более плавным с соблюдением определённых радиусов кривизны. Поверхность впускных каналов должна быть немного шероховатой, что положительно влияет на испаряемость бензина со стенок канала. Выпускной же канал можно полировать до зеркала, хотя разница в работе двигателя вряд ли будет заметна, в отличии от затраченных усилий. Сечение канала в идеале непостоянно и не является правильным кругом. Так, «правильный» впускной канал должен быть немного эллипсным в сечении и незначительно расширяться перед седлом клапана в виде «бочки», тогда как остальная часть канала, в том числе и во впускном коллекторе, должна плавно сужаться по направлению потока. Однако большинство этих ньюансов не попадает в стоимость работ в тюнинг-ателье, т.к. значительно увеличивают стоимость доработок.
При увеличении диаметра каналов нужно знать меру, т.к. можно ненароком впильться в канал рубашки охлаждения или маслоканал. ГБЦ классических моторов позволяет значительно и относительно безопасно увеличивать диаметр каналов, тогда как при увеличении каналов ГБЦ восьмиклапанных двигателей переднеприводных ВАЗов неизбежны проблемы. В частности при расточке одного из впускных каналов практически неизбежно вкрытие маслоканала (если он не вскрыт при расточке, значит канал расточен совсем незначительно или маслоканал прикрыт лишь тоненьким слоем алюминия и может быть прорван давлением масла на работающем двигателе. Это не является «косяком» доработщика канала, т.к. это конструктивная особенность ГБЦ. Маслоканал предварительно втулится стальной втулкой (не самый удобный вариант), либо втулится стальной или алюминиевой втулкой после вскрытия и/или заваривается под аргоном. Вобщем соблюдайте правило «не зная броду — не лезь в воду» и лучше доверяйте подобные операции более опытным и профессиональным людям, либо предварительно потренируйтесь на «убитых» ГБЦ.
Прежде чем приступать к расточке каналов, определите с чего начать — ГБЦ или коллектора. Если планируется значительное увеличение диаметра каналов, то начинать лучше там, где их стенки тоньше и уже по форме и положению этих каналов растачивать аналогичные в детали с более толстыми стенками. Это делается для того, чтобы снизить риск вскрытия канала при последующем совмещении ГБЦ и коллектора. На «классике», где каналы ГБЦ обладают достаточным запасом толщины, имеет смысл начинать расточку с коллектора.
Выступающие в каналы части направляющих втулок клапанов также подвергаются доработке для уменьшения создаваемых ими помех. Зачастую их укорачивают и/или заостряют — это ресурсный и вполне эффективный способ. В некоторых случаях втулки стачивают заподлицо со стенкой канала, как бы «под корень». Это наиболее выгодный с точки зрения пропускной способности канала способ, но он снижает ресурс направляющих, и без того не очень высокий на форсированных моторах.

Барсик

Местный . .

Барсик

Местный . .

Барсик

Местный . .

5. Пружины клапанов. Жёсткость щтатных пружин рассчитывается под нормальные условия работы конкретного двигателя, т.е. на работу с серийным распредвалом при относительно невысоких оборотоах, хотя и делаются с достаточным запасом прочности. Так, клапаны классических моторов начинают зависать на оборотах более 7000, двигателей семейства 21083 — несколько позже, двигатели 2112 — вообще больше страдают не от недостаточной жёсткости пружин, а от неспособности гидрокомпенсаторов адекватно работать свыше 7500-8000 об/мин. С одной стороны обороты достаточно высокие, но ведь это только для штатных распредвалов. Чем выше подъём клапана, тем большую работу должна проделать пружина при его закрытии. Это снижает порог зависания клапанов и при определённых условиях может нарушть работу ГРМ как раз на тех оборотах, куда смещается точка максимальной мощности двигателя при замене распредвала на более верховой. Способов борьбы с зависанием клапанов несколько:
— облегчение самих клапанов, о чём писалось выше;
— облегчение или замена на более лёгкие рокеров/толкателей клапанов;
— облегчение или замена на более лёгкие верхних тарелок клапанов;
— увеличение жёсткости пружин
Сейчас обсудим именно последние два пункта. Самый примитивный способ, подходящий в некоторых случаях — увеличение преднатяга штатной пружины. Достигается путём подкладывания шайб под пружину. Увеличивается усилие на пружине, но уменьшается свободный ход. Для распредвалов с большим подъёмом и более жёсткими требованиями к усилиям на пружинах такой способ уже не пригоден. Как правило с этим сталкиваются при установке спортивных распредвалов. Очень бльшой подъём кулачка требует соответствующего хода пружины, а обороты, на которых двигатель с подобным распредвалом должен развивать максимальную мощность, значительно превышают порог зависания клапанов на штатных пружинах. В этом случае пружины меняют на более жёсткие и с большим ходом сжатия. Вариантов очень много, ставятся и отечественные пружины производства Ижмаш, и гораздо более дорогие Schrick, и штатные клапанные пружины с иностранных двигателей.
Для ГБЦ двигателей 2108 широко используются следущие схемы:
— замена внутренней пружины на усиленную (Ижмаш, Opel и т.д.)
— замена обеих пружин на усиленные (Schrick в основном)
— замена обеих пружин одной усиленной (Schrick, BMW)
Для некоторых пружин требуется изготовление новых тарелок клапанных пружин.
Для ГБЦ 2112 свойственнен только один способ:
— замена штатной пружины (на 2112 она одна на клапан) на усиленную (Schrick, отлично подходят штатные пружины с мотора Opel C20XE с оригинальными тарелками)
Для ГБЦ двигателей классического семейства характерны решения, применяемые для ГБЦ 2108. При этом нередко использование тех же самых пружин и тарелок, что и на ГБЦ 2108.
Замена пружин порой необходима для увеличения максимально допустимого подъёма клапана, т.е. используются пружины с увеличенным ходом.
Следует также учитывать, что увеличение жёсткости пружин должно быть последним из средств повышения порога зависания клапанов, т.к. более жёсткие пружины увеличивают нагрузки на клапаны, тарелки, распредвал.
Говоря об облегчении тарелок клапанных пружин, мы можем делать такие же выводы, как и при облегчении клапанов, т.к. в работе они составляют вместе одну инерционную массу. Чем меньше эта масса, тем меньшее усилие клапанной пружины требуется для нормальной работы деталей ГРМ на повышенных оборотах, а во всех остальных режимах пропорционально снижаются нагрузки на распредвал и другие детали. Самый простой вариант облегчения — переточка штатных тарелок — недорогой, но не особо эффективный способ. Другой вариант, изготовление новых легкосплавных тарелок, гораздо более продуктивен. Они могут быть изготовлены из дюрали или титана. Алюминиевый сплав легче (дюралевая тарелка 2101 на 15 гр. легче штатной) и относительно недорог, но тарелка выходит недостаточно прочной — при высоких подъёмах клапана с большими усилиями на пружинах эти тарелки могут деформироваться. Титан уступает в весе (хоть и немного) и в цене, но значительно прочнее дюралевых тарелок.

Читайте также: Клапан обратный для топливных систем

6. Толкатели клапанов. В ГБЦ двигателей семейств 2108 и 2112 кинетическая связь распредвалов с клапанами осуществляется посредством толкателей: механических с регулировочными шайбами на ГБЦ 2108 и гидрокомпенсаторов на ГБЦ 2112. К счастью, большинство тюнинговых распредвалов свободно работают со штатными толкателями. Однако это не значит, что они всеприменимы. Штатные толкатели обладают некоторыми ограничениями, что делает нежелательным или невозможным их применение при работе со спортивными и некоторыми околоспортивными распредвалами. Перечислю их:
— недостаточная площадь рабочей поверхности толкателя, что необходимо для распредвалов с большими подъёмами клапанов;
— эффект «выплёвывания» регулировочных шайб краем кулачка распредвала с большим подъёмом на двигателях семейства 2108 по причине опять же недостаточной величины рабочей поверхности толкателя и шайбы.
— относительно высокая масса, в основном из-за регулировочных шайб;
— потеря эффективности и неспособность работы на высоких оборотах (гидрокомпенсаторы).
Существует решение всех этих проблем — цельные механические толкатели. Их отличительные особенности — простая лёгкая конструкция без регулировочных шайб и увеличенный диаметр. Не трудно догадаться, что для их установки следует расточить колодцы серийных толкателей до необходимого размера (например до 32 мм для 2112). Регулировка клапанов осуществляется за счёт подбора на клапаны подпятников необходимого размера. Это делает процедуру регулировки клапанов трудоёмкой и дорогостоящей (порядка 3000 руб. за 8 клапанов). В этом их основной недостаток, что наряду с ценой ограничивает их повсеместное применение.
Кстати, с залипанием гидрокомпенсаторов на ГБЦ 2112 борятся ещё одним способом (кроме общепринятого понижения вязкости моторного масла) — гидрокомпенсаторы специально «убивают», переделывая их в простые механические толкатели. Регулировка зазоров также осуществляется подпятниками. Если распредвал не требует применения толкателя увеличенного диаметра, но гидрокомпенсаторы уже не могут нормально работать при заданных оборотах, то этот вариант обоснован, т.к. значительно бюджетнее.

Видео:8 КЛ ГБЦ ПРАВИЛЬНЫЙ И ЕДУЩИЙ РАСПИЛСкачать

Правильный момент затяжки ГБЦ на ВАЗ-2114

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

Замечание: При необходимости головку блока цилиндров можно снять в сборе с деталями системы питания и выпускным коллектором.

9. Торцовым ключом на 13 мм

отворачиваем гайку крепления «массового» провода к двигателю и снимаем наконечник провода со шпильки.

10. Торцовым ключом на 13 мм

отворачиваем две гайки крепления патрубка.

11. Снимаем патрубок со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

12. Снимаем со шпилек уплотнительную прокладку.

15. Извлекаем указатель уровня масла.

16. Торцовым ключом Torx Е14

с узкой головкой отворачиваем десять болтов крепления головки блока цилиндров.

17. Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

18. Снимаем прокладку головки блока цилиндров.

19. Вынимаем две направляющие втулки.

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:
Наименование производителяКаталожный номерСтоимость в рублях

Прокладка ГБЦ производства Elring

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привал очные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

4. Устанавливаем направляющие втулки головки в посадочные отверстие блока цилиндров.

Последовательность затягивания болтов крепления головки блока цилиндров

5. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

6. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 135,5 мм.

7. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 135,5 мм заменяем.

8. Перед заворачиванием окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.

9. Устанавливаем в отверстия головки болты с шайбами.

Схема строения двигателя ВАЗ-2114

Прокладка ГБЦ вблизи (двигатель снят)

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Ремонт Гбц Ваз

Проведение ремонта головки блока цилиндров (ГБЦ) вынужденная мера, связанная с неисправностью ДВС. Симптомы неисправности:

Ремонт ГБЦ осуществляется после точной установки причины неисправности, которую можно установить методом диагностики, как на карбюраторном двигателе, так и на инжекторе.

На автомобиле одна и та же неисправность может быть вызвана разными причинами. Например, двигатель стал работать с перебоями или троит, то это еще не значит, что виновником неисправности является головка блока. Ремонт является дорогостоящей операцией и поэтому в первую очередь необходимо определить:

При отсутствии неисправностей в системе управления инжекторным двигателем можно приступить к ремонту ГБЦ.

Далее рассмотрим на примере 8 клапанного двигателя автомобилей семейства ВАЗ: 2108, 2109, 2110, 2111, 2113, 2114, 2115, гранта, калина, приора основы ремонта головки блока цилиндров.

Выводы

Заменить прокладку головки блока на ВАЗ-2114 достаточно сложно, поскольку необходимо знать конструктивные особенности данного двигателя, а также иметь опыт проведения таких операций на аналогичных двигателях.

К выбору прокладки стоит подходить серьезно и тщательно, поскольку от ее состояния зависит нормальная работа многих узлов. Если процесс, расписанный в статье, показался достаточно сложным и автомобилист не в состоянии провести операцию самостоятельно, то рекомендуется обратиться на автосервис, где помогут и сделают все быстро и качественно.

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и установить на место головку блока цилиндров на автомобиле ВАЗ 2114, 13, 15.

Головку блока цилиндров снимают для ее ремонта, для замены прокладки головки, а также при капитальном ремонте двигателя.

Процесс ремонта гбц

Демонтаж

На автомобилях с 8 кл двигателем головки блока однотипные и взаимозаменяемые. Соответственно, вся механика действий проводится независимо от модели автомобиля по единой технологии ремонта. Приступая к демонтажу ГБЦ проводится общая подготовка автомобиля и инструмента. Первое необходимое действие – это отключение бортовой электрической сети от аккумуляторной батареи. Для этого достаточно снять минусовую клемму с АКБ. Второе действие направлено на производство работ, в части касающихся слива охлаждающей жидкости из блока цилиндров, вывернув пробку, находящуюся между третьим и четвертым цилиндрами. Необходимость слива жидкости из радиатора отсутствует.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в тело головки («просажены») или подвергались неоднократной зенковке требуется их замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Видео по теме:

Привет народ, подскажите, какой головкой откручивать болты ГБЦ, у меня не под шестигранник, а звёздочки какие то. Дома нет таких, на работе чтобы взять и не ошибиться. Там маркировки кажется E12, E14 или E16? ВАЗ 2109, инжектор.Какой ключ для гбц.

Похожие статьи

17 comments on “ Какой ключ для гбц. Какой головкой откручивать болты ГБЦ ”

обычной головкой на 13 получается открутить

Андрей, я пробовал головку на 13, она просто прокручивается, на 12 — тоже, а на 11 — подходит точно. Только головка болта выполнена в виде звездочки, и я не уверен, что обычная головка на 11 — это тот ключ, который нужен для откручивания этих болтов.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной особенностью ремонта ГБЦ гранты является применение металлокерамических седел. На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена прокладки ГБЦ сопряжена с снятием головки и, соответственно, разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок, подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация после замены клапанов обычно длится на протяжении 500 км пробега, но возможны случаи, когда после первого запуска необходимо корректировать тепловые зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

🌟 Видео

ЧТО В ИТОГЕ ДАЕТ РАСПИЛ ГБЦ?! Инфа 100Скачать

САМЫЙ МОЩНЫЙ ВЫХЛОП на ВАЗ. Доработка выхлопной системыСкачать

РЕАЛЬНО КРУТАЯ ФИШКА ПРИ РАСПИЛЕ 8 кл. ГБЦСкачать

Бесшумные шайбы и стаканы на 8 клапанном двигателе. Доработка ГБЦ.Скачать

ВАЗ 8 КЛ 7.5 СЕК. 100 КМ/Ч СТОК ВАЛСкачать

Лучшая расточка 8кл ГБЦ+40ЛС ЛЮТЫЙ И ПРОСТОЙ ТЮНИНГ Полный цикл расточки 2108-15Скачать

Теория ДВС: ГБЦ ВАЗ 21083 пример "быдло"-тюнингаСкачать

Портинг гбц ваз. Пособие для чайниковСкачать

Теория ДВС: ГБЦ 21083 СССР (доработка)Скачать

Распил головки цилиндров ВАЗ-2114. Здесь есть чему поучиться!Скачать

Новая Доработка Шайб и Стаканчиков от Щелчков и Стуков в 8 Клапанном Двигателе ВАЗСкачать

Доработка ГБЦ 8v 2114Скачать

Тюнинг гбц ВАЗ классика. Портинг. Увеличенные клапаны.Скачать
