Тюнинг впускного клапана мотора Fisher T 2.5, Sea-Pro T 2.5

Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20.

Я уже сообщал, что при плановом осмотре своего лодочного мотора, заметил разрушение лепестка впускного клапана: fish-hook.ru/ar. nogo-501/
Это, на мой взгляд, произошло из-за неудачной конструкции ограничителя хода лепестка.

Вообще же, я считаю, что конструкция клапана имеет два существенных недостатка.

Во-первых, клапан расположен поперёк потока топливной смеси. Это препятствует лучшему прохождению её в картер. Топливной смеси, приходится огибать открытый лепесток клапана.

Во-вторых, совершенно непродуманно изготовлен упор клапана.

И если с первой проблемой сделать ничего уже нельзя (для разворота клапана просто нет места), то с материалом лепестка и ограничителем хода, можно поработать.

Видео:Как проверить лепестковый клапан на двухтактном скутереСкачать

Лепесток клапана

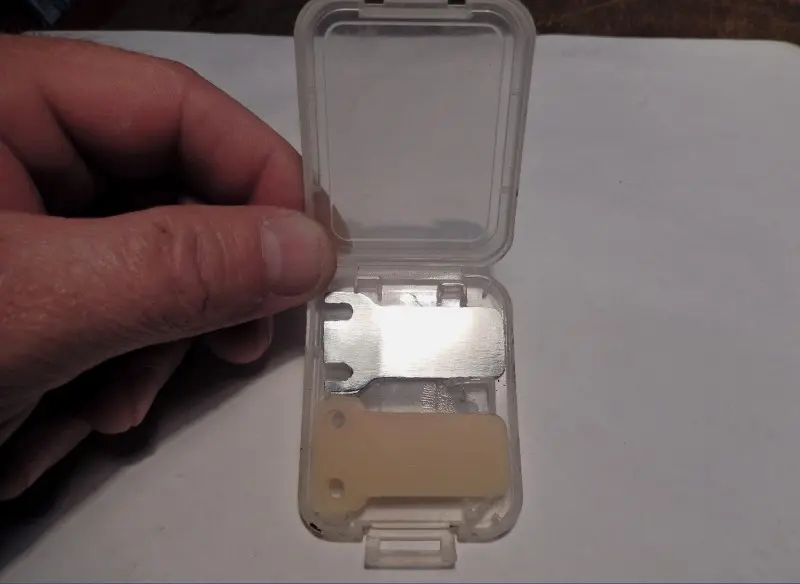

Для изготовления нового лепестка, я выбрал два вида материала — сталь и стеклотекстолит.

Штатный лепесток клапана, изготовлен из пружинистой стали, толщиной 0.15 мм.

Стальной лепесток, я сделал из «жигулёвского» щупа для регулировки клапанов. Он имеет необходимую толщину и стоит у нас в магазине всего 25 руб.

На фото щуп от моей машины. Для изготовления лепестков, был куплен новый щуп. Если пластмассовую ручку щупа, нагреть в пламени газовой плиты и снять, то его хватает на изготовление двух лепестков.

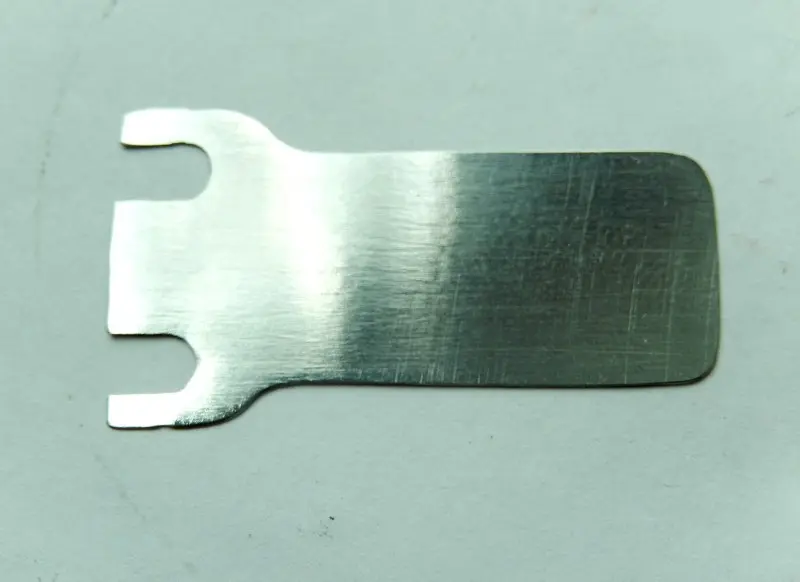

Заготовку я обрабатывал на наждачном круге, по размерам оригинального лепестка. Сделать отверстия, не повредив лепесток, в пружинистой стали, довольно трудно. Поэтому, вместо отверстий, были сделаны прорези отрезным кругом.

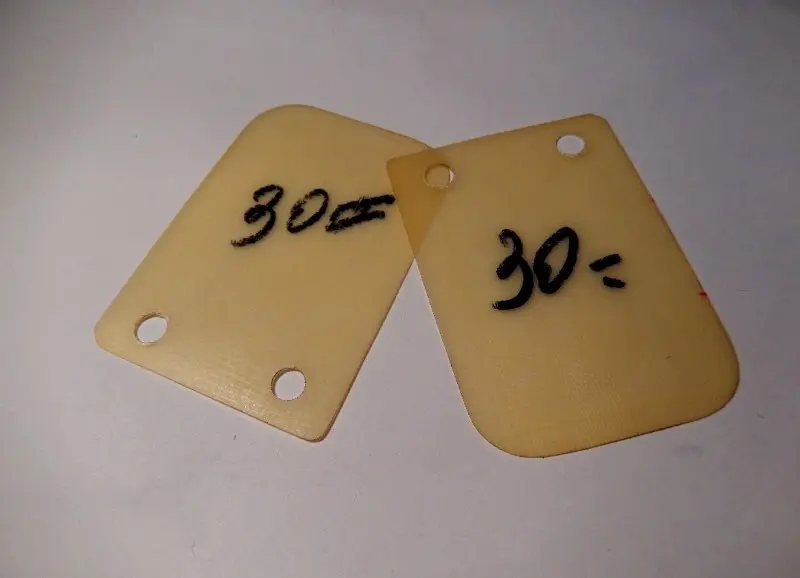

Второй вариант лепестка изготовил из текстолита. Для этого в магазине, торгующим мотозапчастями, купил два лепестковых клапана, от мотороллера «Муравей».

Из одной заготовки, тоже выходит два лепестка.

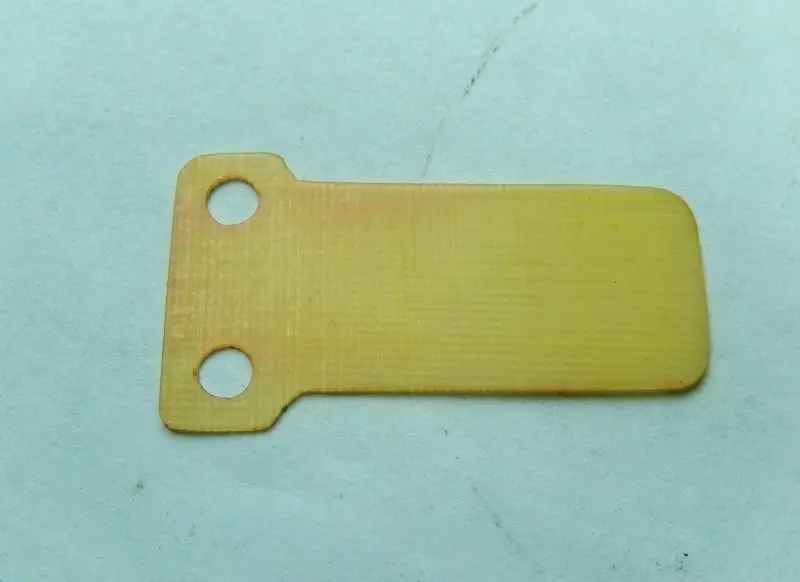

Готовый лепесток из текстолита.

Видео:Росточка лепесткового клапана GBLK. Honda dio 34-35zx.Скачать

Ограничительный упор клапана

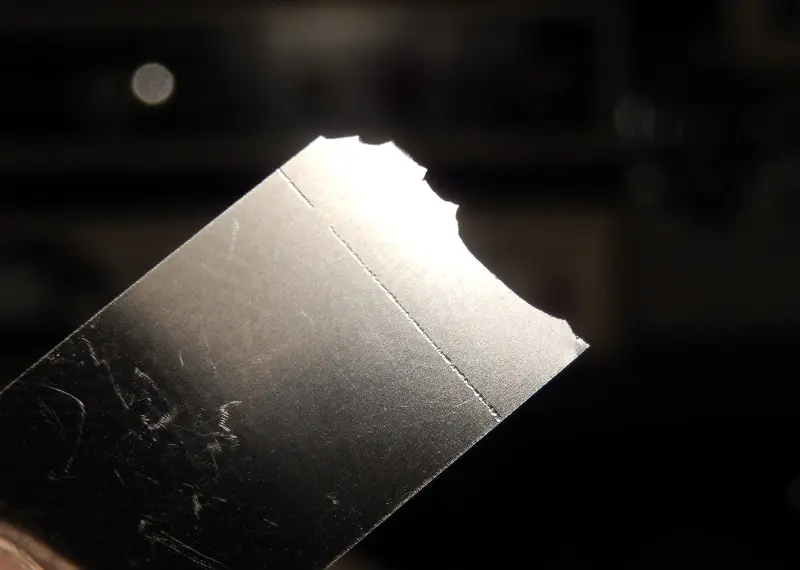

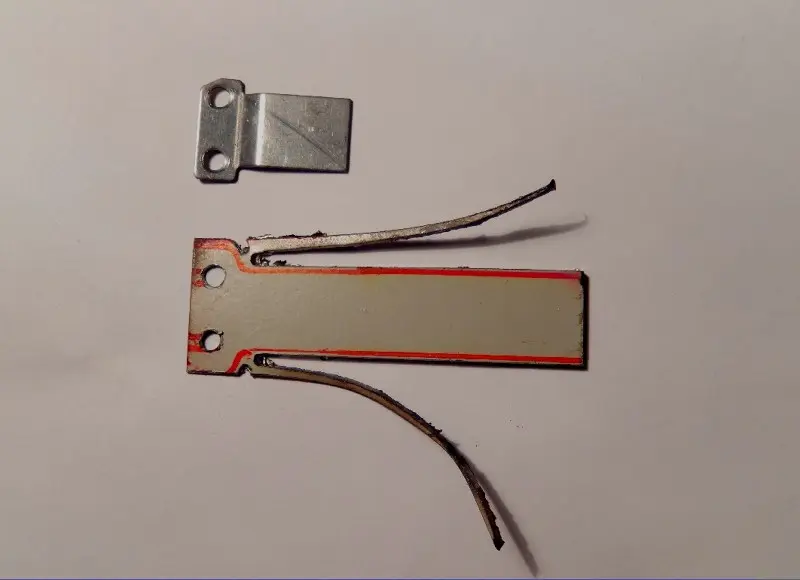

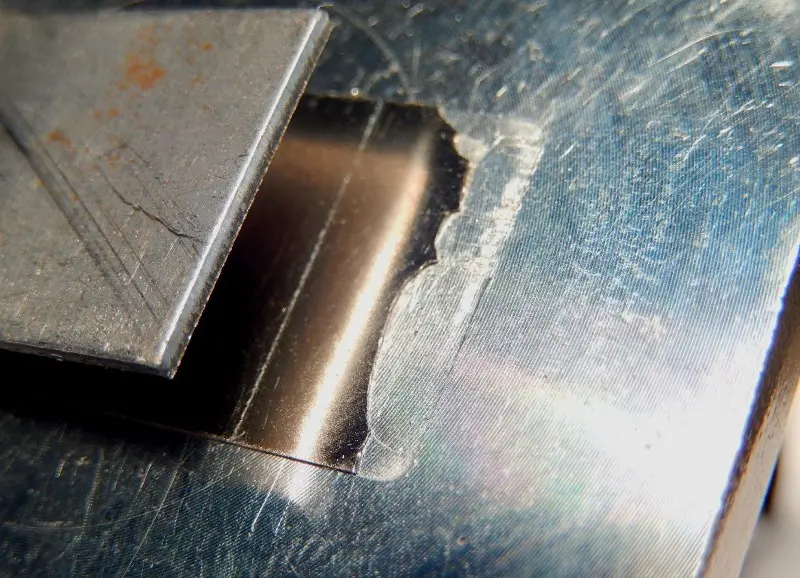

Как видно на фото, ограничительный упор короче лепестка, и не повторяет его форму. В результате работы, лепесток ударяется об упор, на конце лепестка возникают дополнительные, высокочастотные резонансные колебания, которые разрушают край лепестка.

Читайте также: Двухтактный мотор лепестковый клапан

Новый ограничитель я сделал из подходящей по толщине металлической полосы. Полосу лучше брать намного длиннее упора, тогда легче будет сделать плавный её изгиб.

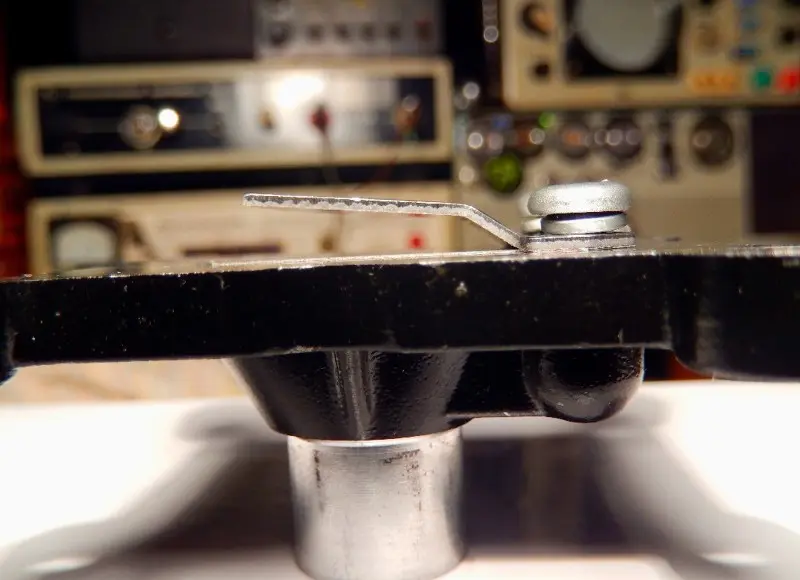

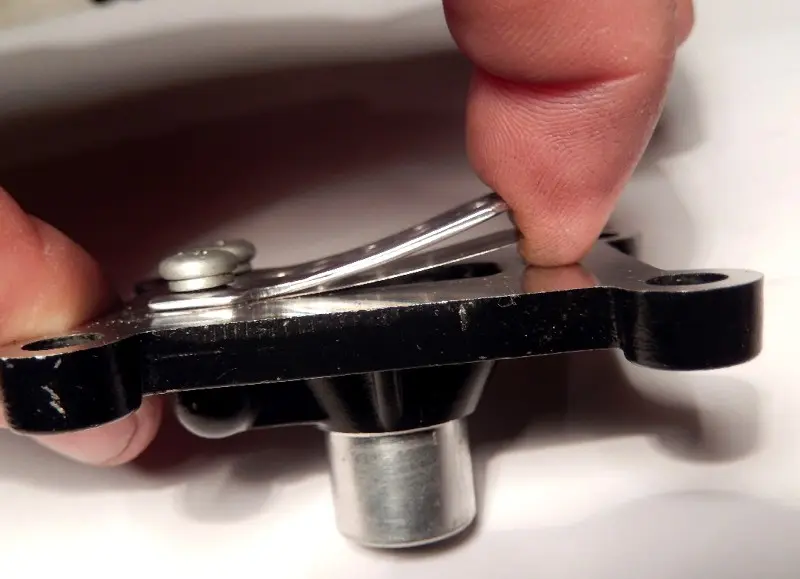

После отсечения всего лишнего, зажал край пластины в тиски, и отогнул на величину хода лепестка. После чего, обработал полосу наждачной бумагой и вырезал по размеру лепестка.

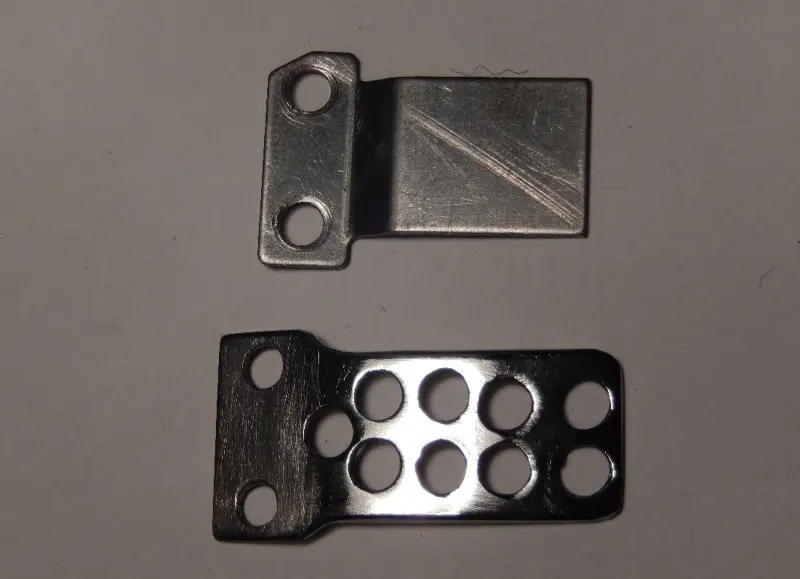

Вверху — штатный упор. Внизу — новый. Топливная смесь довольно липкая субстанция, поэтому, чтобы исключить даже кратковременное прилипание лепестка к упору, я в пластине сделал серию отверстий. Отверстия раззенковал, а упор отполировал до блеска, не затрагивая ту часть, которая будет прижимать лепесток к корпусу.

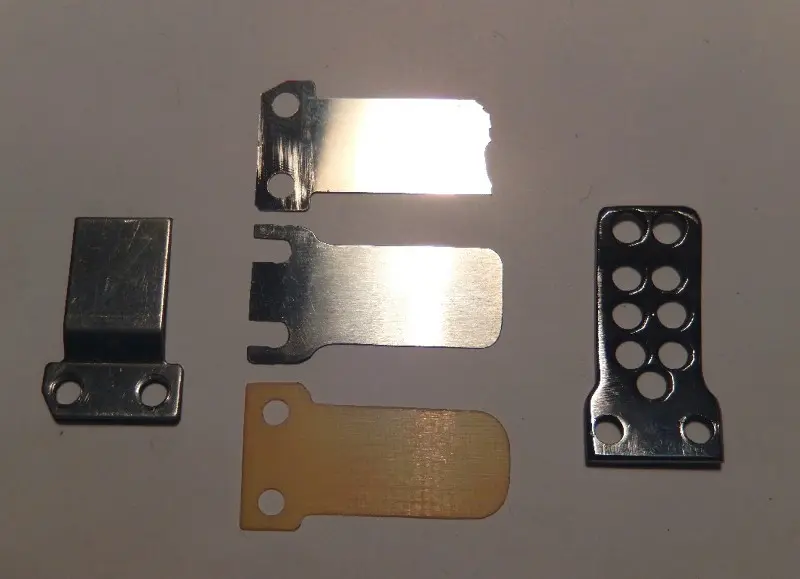

Вверху — штатный лепесток клапана. В середине — лепесток из щупа. Внизу — лепесток из текстолита. Слева — штатный ограничитель хода лепестка. Справа — новый, модернизированный.

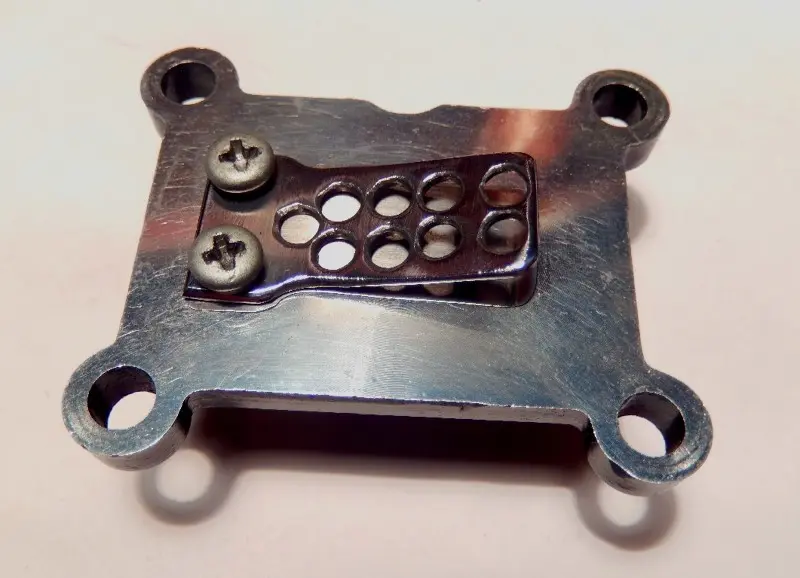

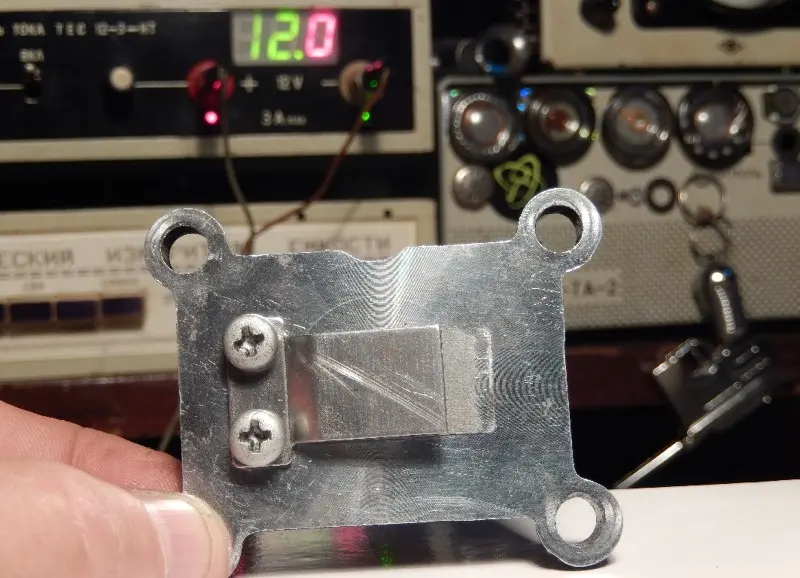

Корпус клапана в сборе. С новым лепестком из щупа и новым упором. Перед сборкой, резьбу крепящих винтов, обязательно нужно смазать резьбовым фиксатором. Чтобы предотвратить их самопроизвольное отворачивание.

Так выглядел штатный упор, на корпусе клапана.

А это новый упор. Теперь он соответствует длине и форме лепестка, который опирается на ограничитель, всей своей плоскостью.

При установке собранного клапана на мотор я столкнулся с непредвиденным препятствием: проворачивая маховик рукой выяснил, что шатун, находясь в нижней мёртвой точке, стал задевать за ограничитель клапана, выталкивая его на 1 мм.

Так вот почему штатный упор был укороченным. Удлинённый ограничитель задевал бы двигающийся шатун.

Для решения этой проблемы я сделал из листового гетинакса вставку толщиной 2 мм.

На фото: установлен лепесток из текстолита и гетинаксовая вставка.

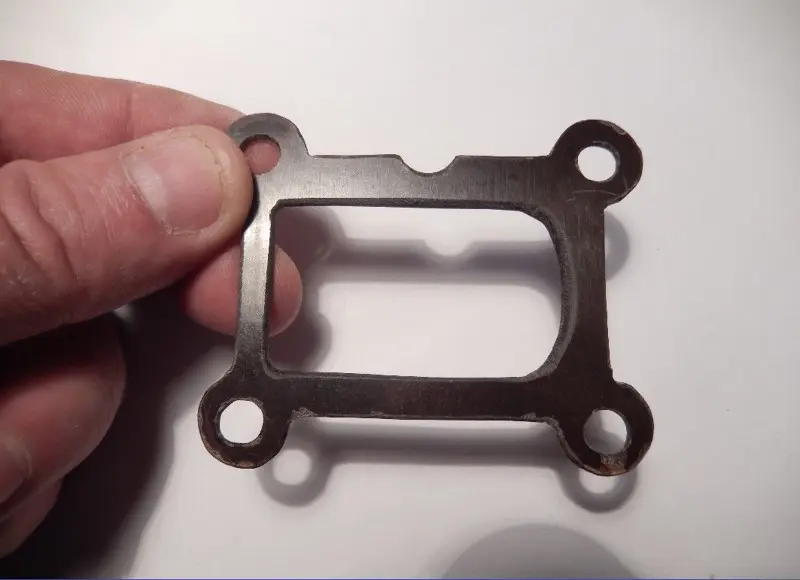

Также была сделана дополнительная прокладка из паронита, толщиной 1 мм.

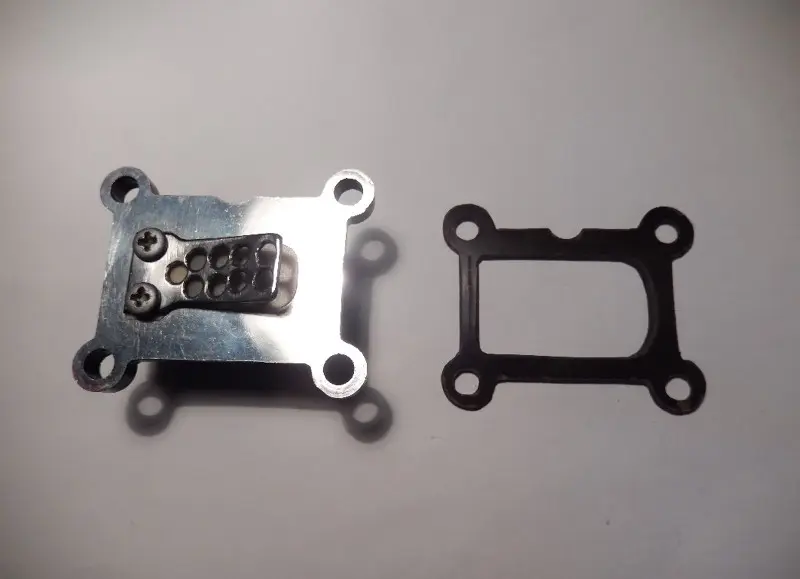

Порядок сборки следующий: непосредственно у блока мотора ставится штатная прокладка, потом вставка, затем паронитовая прокладка и корпус клапана.

Всё это дало возможность отодвинуть корпус клапана на 3 мм. от блока мотора, и увеличить отгиб упорной пластины. Что немного улучшит наполнение цилиндра топливной смесью.

Но при этом, на 3 мм вперёд отодвинулся и карбюратор с передней панелью управления. Поэтому крышки облицовки не становились на место. Пришлось слегка доработать и их.

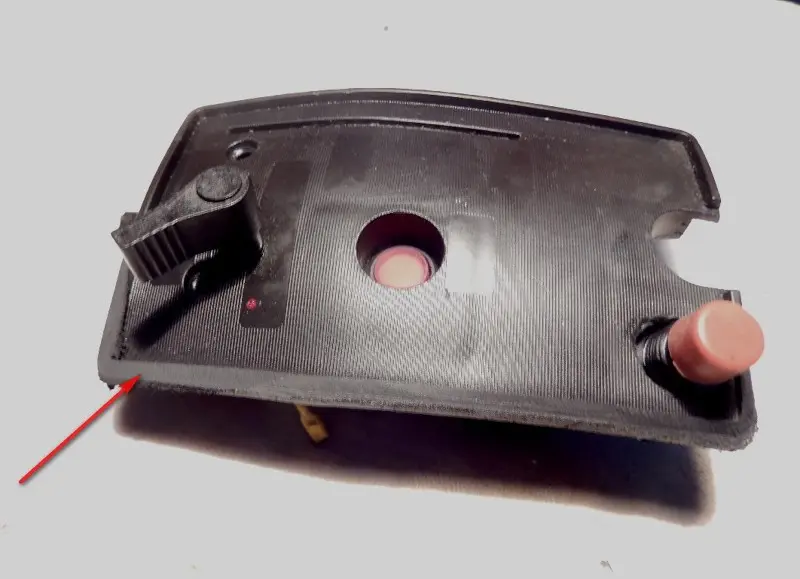

У передней панели управления, был сточен на наждачном круге, выступающий буртик по периметру. На фото — одна сторона уже сточена.

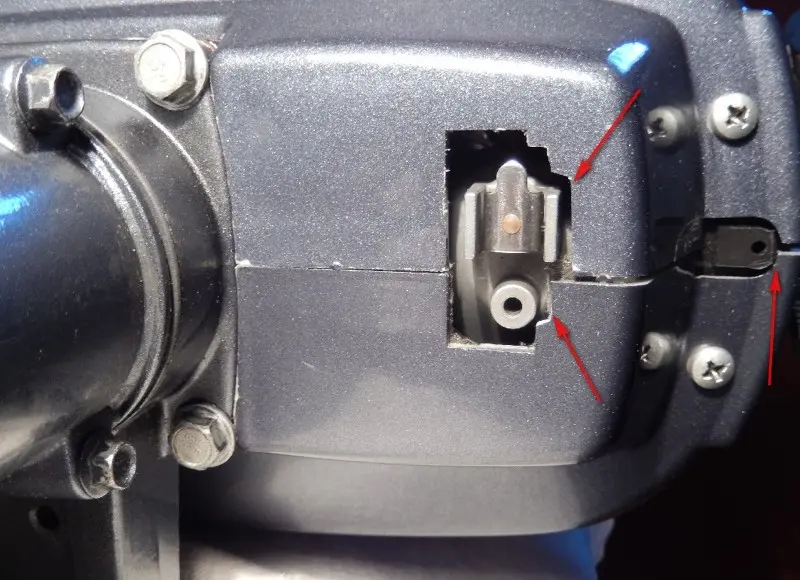

Также, в облицовке я увеличил вырез для сливного клапана карбюратора, и для дренажного отверстия воздуховода. Из этого отверстия вытекает топливо, при опрокидывании мотора в лодку (если перед этим, из карбюратора не выработано топливо).

После таких доработок, половинки облицовки отлично стали на место.

Пробные запуски мотора я проводил как со стальным лепестком клапана, так и текстолитовым. Мотор устойчиво работал и на холостых, и на высоких оборотах. Но я пока остановился на текстолитовом лепестке. Он более безопасен при разрушении, и не набивает место в корпусе клапана. А стальной лепесток будет находиться в запасе.
Если удастся найти материал, то конечно, сделаю и установлю лепесток из карбона.
