Задачи точного дозирования жидкостей возникают на производствах в самых разных отраслях.

В первую очередь, это практически вся химическая промышленность. Производственные процессы, которые имеют дело с непрерывным изготовлением или обработкой чего-либо, в основном требуют постоянного добавления различных химических веществ таких как кислоты, щелочи, красители, ароматические вещества, флокулянты.

Отдельным сегментом стоят предприятия нефтяной промышленности. После выработки компонентов нефтепродуктов всегда используется финальная стадия по смешению готовых продуктов для получения продукции заданного качества.

И, конечно же, без точного дозирования не обходится никакое пищевое производство: молоко, соки, пиво и прочие пищевые жидкости требуют четкого соблюдения рецептуры.

Видео:Расходомер. Дозатор жидкости.Скачать

Решение

Самым простым решением решения задачи дозирования является автоматизация процесса с использованием расходомера жидкости. Общий принцип этого подхода показан на схеме ниже:

Как можно заметить, ключевым звеном схемы является расходомер-дозатор. От его характеристик зависит как точность дозирования (а значит — и качество продукта), так и возможности по автоматизации процесса. Современные технологические процессы химических, фармацевтических или пищевых производств предъявляют следующие требования к оборудованию для измерения расхода жидкости:

Накладные, без врезки в трубу

Возможности по интеграции

Аналоговые и цифровые выходы

Возможности по управлению

Требованию к типу датчиков обусловлены в первую очередь необходимостью обеспечить чистый технологический процесс и не допустить контакта с жидкостью. Также этот тип датчиков помогает на порядок упростить процесс монтажа, избежать риска протечек и необходимости остановки техпроцесса.

Такие датчики используются в самых современных моделях ультразвуковых расходомеров. Они могут применяться на трубах практически из любого материала и обеспечивают очень высокую точность измерения. Это позволяет сэкономить время и деньги при монтаже и последующей эксплуатации.

Ультразвуковые расходомеры-дозаторы Streamlux обладают большинством необходимых характеристик для эффективного использования в системах дозирования жидкостей. В зависимости от компонентов АСУТП на предприятии они могут быть задействованы в разных интеграционных схемах, предоставляя максимальную гибкость для проектного решения.

Видео:Дозатор водыСкачать

Интеграция с промышленными контроллерами

Для встраивания в АСУТП с промышленными контроллерами расходомеры Streamlux уже в базовой комплектации имеют 4 типа коммуникационных портов. Подключившись к любому из них, вы сможете в реальном времени считывать информацию о расходе и управлять потоком для обеспечения норм технологического процесса.

При достижении заданного уровня расхода на контроллер подается ток соответствующего порогового значения для управления насосом или клапаном

Удобно подключить аналоговый самописец или стрелочный индикатор

Используется для задач плавного дозирования жидкостей, где требуется постепенно изменять расход через частотный регулятор

Размер импульса (дозы) настраивается через меню прибора на нужное количество кубометров жидкости. Подключение импульсного выхода к реле позволяет отсчитывать количество доз и, при необходимости, отключать насос и закрывать клапан

Расходомеры Streamlux подходят под любой проект промышленной АСУТП. Даже если на начальном этапе вы не планируете использовать интеграцию или планируете делать это в ограниченном виде, то впоследствии сможете легко подключиться к выходам расходомера без каких-либо дополнительных расходов — все коммуникационные порты входят в цену базового комплекта!

Читайте также: Клапан смесительный данфосс с эл приводом

Видео:Дозатор бюджетный для воды и жидкостиСкачать

Интеграция с цифровыми устройствами

Дополнительно каждый ультразвуковой расходомер Streamlux оснащен встроенным коммуникационным портом RS 485. Для передачи цифровых данных используется протокол ModBus. В комплект входит программное обеспечение для обмена информацией с персональным компьютером и полное описание протокола связи.

Считывать данные о расходе на персональный компьютер

Анализировать показания прибора в удобном ПО

С помощью GSM-модема передавать данные о расходе на удаленный компьютер

Обрабатывать данные о расходе, находясь на любом расстоянии от объекта

Передавать в режиме реального времени информацию о текущем расходе на серверы вашей сети или «облачных» ресурсов

• Создавать системы управления дозированием на основе самых современных цифровых устройств

• Создавать системы мониторинга с удобными для операторов графическими интерфейсами

• Создавать системы автоматического оповещения о нештатной ситуации по всем каналам связи (электронная почта, СМС и пр.)

• Создавать автоматизированные системы подготовки и рассылки отчетности по результатам расхода за период (в том числе в надзорные органы)

Удаленно управлять расходомером

Изменять настройки и режим работы расходомера из центральной консоли АСУТП без необходимости посещать объект

Интеграция через порт RS 485 позволяет настроить АСУТП с максимальной гибкостью. Цифровое управление процессом обеспечивает наибольшую точность соблюдения технологии и высокое качество продукции. Средства мониторинга, аудита и отчетности повышают эффективность систем контроля и снижают затраты на обслуживание.

Видео:Расходомер жидкости.Скачать

Выводы

Ультразвуковые расходомеры успешно решают задачи по дозированию жидкости в составе АСУТП и могут быть рекомендованы к применению на любом производстве. При принятии решения по выбору прибора имеет смысл обратить внимание на модели с накладными датчиками, как наиболее удобные для монтажа и дальнейшей эксплуатации.

Вместе с этим крайне важно учитывать возможности расходомеров по интеграции с аналоговыми и цифровыми устройствами, чтобы не переплачивать за смену устройства при модернизации АСУТП. Даже если сейчас вы планируете использовать только токовый выход, то не исключено, что уже завтра на базе вашей производственной линии развернется современный центр обработки данных.

Таким образом, автоматизация дозирования является единственно верным путем получения конкурентного преимущества и увеличения доли рынка для любого современного предприятия.

Видео:Дозатор жидкости с емкостными датчикамиСкачать

Системы дозирования воды и жидкостей по объему

Видео:Дозатор воды DOX 25 STM. Обзор. Как работает дозатор воды DOX 25 STMСкачать

Автоматические дозирующие системы — электронные дозаторы

Довольно часто в промышленности требуется отмерять заданное количество объема воды или других жидкостей для технологических нужд. Для этих целей применяют автоматическую систему дозации по весу или по объему.

Более удобны в применении объемные дозаторы воды или жидкости проточного типа. Они компактны и существенно дешевле дозаторов по весу. В отличие от систем дозирования других компаний, таких как ПДВ, DOX, СДЖ, ДЖ, Пульсар, БВГ, Авант, ДЦ-3, ДЦ-5, Бекас, DZV, имеющих коэффициент счетчика 1л/импульс, наши дозаторы серии СЛ комплектуются импульсными счетчиками с весовым коэффициентом от 0,001 л/имп., что позволяет при соблюдении всех условий монтажа и эксплуатации обеспечить высокую абсолютную точность дозирования вплоть до +/- 1 мл.

Наша компания поставляет следующие модели дозаторов:

Читайте также: Регулировка тепловых зазоров клапанов дэу матиз

Видео:Дозатор для жидкости - Обзор расходомера жидкости YF-S401Скачать

Устройство системы точного дозирования жидкостей

В состав автоматического устройства дозирования (дозации) воды и жидкостей по объему входят следующие узлы и элементы:

• блок контроля и управления,
• сетчатый фильтр,
• импульсный счетчик,
• соленоидный электромагнитный клапан,
• блок автоматического управления.

Видео:Расходомер тёплого пола подробный обзорСкачать

Описание работы автоматического дозатора жидкостей

Система дозации воды или другой жидкости запускается кнопкой «пуск-старт» с пульта управления или с выносной дистанционно удаленной кнопкой «пуск». При этом блок управления подает напряжение на соленоидную катушку электромагнитного клапана. Клапан открывается и начинается дозирование (отмеривание порции) воды или другой жидкости.

Импульсный счетчик пропорционально количеству протекающей через него жидкости подает электрические импульсы на блок автоматического управления. Для защиты счетчика от попадания механических примесей перед счетчиком устанавливают сетчатый фильтр. Чаще всего в качестве фильтра применяется «косой» фильтр с нержавеющей металлической сеткой с ячейкой размером 400 мкм. Отсчет объема воды осуществляется пропорционально импульсам счетчика. Поэтому погрешность отсчета дозы в первую очередь зависит от весового коэффициента импульсного счетчика (объема подаваемой дозы на каждый импульс счетчика).

Контроллер блока управления отсчитывает импульсы (количество поданных доз) и когда суммарный объем поданной жидкости достигнет заданное оператором значение, блок автоматического управления снимает напряжение с катушки электромагнитного клапана, клапан закрывается и прекращает подачу жидкости.

Необходимый объем подаваемой для технологических целей воды или другой жидкости задается с клавиатуры блока управления или извлекается из соответствующей ячейки памяти, хранящей заранее введенное значение объема необходимой дозы в памяти контроллера. Количество значений порций, которые можно заранее ввести в память контроллера, равно четырем.

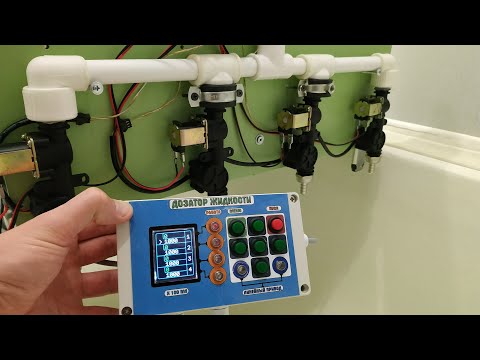

Видео:Дозатор жидкости на 4 емкостиСкачать

Технические характеристики дозирующего оборудования

• Линейка счетчиков с импульсным выходом от 100 до 0,001 л/импульс,
• В системе дозации жидкости применяется нормально закрытый клапан. Напряжение открытия клапана — 220 или 24В. Потребляемая мощность — не более 20 Вт,
• Питание блока управления дозированием однофазное, 220 В. Потребляемая мощность — не более 10 Вт,
• Номинальная производительность автоматического дозатора подачи воды определяется пропускной способностью счетчика (от 1500 л/час, условный диаметр от 15 до 50 мм и выше).

Видео:Дозатор воды для изготовления бетонной смесиСкачать

Погрешность дозирования электронного дозатора жидкостей

Погрешность устройства дозирования жидкости проточного (проходного) типа определяется следующими параметрами:

• характеристикой (весовым коэффициентом) импульсного счетчика;
• скоростью срабатывания электромагнитного клапана;
• расходом подаваемой жидкости;
• временем дозирования (рекомендуемое время не менее 30с);
• длиной прямых участков до и после счетчика (должны быть не менее 15 диаметров);
• постоянством температуры дозируемой жидкости;
• постоянством давления в системе подачи воды;
• вязкостью дозируемой жидкости.

Для снижения абсолютной погрешности проточного дозатора, что особенно важно при малых порциях дозирования, рекомендуется выбирать расходомер с меньшим значением величины коэффициента (л/имп), поддерживать постоянное давление в трубопроводе, уменьшать насколько возможно расход дозируемой жидкости.

Видео:DOMIX 25 Дозатор-смеситель воды STM DOX 25M. Обзор. Описание работы DOMIX 25.Скачать

ТОВАРЫ

9 моделей дозаторов жидкости — 9 преимуществ!

1. Дозатор латунный СИл, бюджетный — латунное исполнение, шаг дозирования 1л и менее, бюджетный вариант от 18 800р.
2. Дозатор пластиковый СИп, бюджетный— пластмассовое исполнение, шаг дозирования от 3мл, бюджетный вариант от 17 900р.
3. Дозатор нержавеющий СИн — нержавеющее исполнение, шаг дозирования от 2мл, бюджетный вариант от 27 500р.
4. Дозатор с цифровой клавиатурой СЛ — удобный набор доз, 4 ячейки памяти, щитовое исполнение, от 29 600р.
5. Дозатор смеситель воды ДС1, бюджетный — смеситель-дозатор воды для пекарен, бюджетный вариант от 33 700р.
6. Дозатор смеситель воды ДС, автоматический — смеситель-дозатор воды для пекарен, автоматическое исполнение, от 49 800р.
7. Дозатор с цифровой клавиатурой СЛ6, влагозащищенный — настенный допкорпус по IP66, 4 ячейки памяти, от 32 200р.
8. Дозатор двухканальный СЛ2 — одновременное управления 2-мя каналами, по 4 ячейки памяти в каждом, от 39 200р.
9. Дозатор для вязких жидкостей СИв — дозирование вязких неагрессивных жидкостей вязкостью до 5000сСт, от 32 800р.

Читайте также: Воздушный клапан dn110 hl901

Недорогой дозатор СИп в пластиковом исполнении включает электронный блок, счетчик с импульсным выходом, электромагнитный клапан. Служит для отпуска точного количества требуемой дозы жидкостей. Смотреть все модели поставляемых дозаторов.

Бюджетный дозатор СИл включает электронный блок, счетчик с импульсным выходом, электромагнитный клапан. Он служит для налива точного количества требуемой дозы воды или другой жидкости. Все модели поставляемых дозаторов.

Промышленный программируемый дозатор воды и жидкостей СЛн с исполнительными устройствами из нержавеющей стали для пищевых предприятий, химической и других отраслей промышленности. Смотреть все модели поставляемых дозаторов.

Бюджетный дозатор смеситель ДС1 предназначен для пекарен в производстве хлебобулочных и кондитерских изделий. Проточный дозатор-смеситель выгодно отличается низкой ценой от таких моделей, как stm dox 25m, Sottoriva mdm, mac.pan, aqualine, stm domix, wlbake wdm 25, WDM-15T Aquadoz, serv w21, ДВ-1700 и других

Дозатор СЛ2 служит для одновременного отмера заданного количества жидкостей, подаваемых по двум трубопроводам (двум каналам). Особенно полезен для приготовления смеси двух жидкостей или для одновременной подачи двух жидкотей в смеситель. Смотреть все модели поставляемых дозаторов.

Автоматический одноканальный электронный дозатор воды и жидкостей предназначен для отмера требуемой дозы воды или какой либо жидкости. Величина дозы вводится с клавиатуры или одной из ячеек памяти контроллера. Минимальный шаг дозирования 2 мл. Смотреть все модели поставляемых дозаторов.

Дозатор смеситель ДС предназначен для подготовки теплой воды заданной температуры и подачи требуемой порции воды в производстве хлебобулочных и кондитерских изделий. Автоматический дозатор-смеситель ДС выгодно отличается низкой ценой от моделей stm dox 25m, Sottoriva mdm, mac.pan, aqualine, stm domix, wlbake wdm 25 .

Автоматический проточный дозатор с электронным управлением для дозирования вязких жидкостей и пищевых продуктов. Необходимую дозу вводят с клавиатуры блока управления. Дозирование от 100 мл, вязкость до 1000 сП. Смотреть все модели поставляемых дозаторов.

Промышленный дозатор агрессивных жидкостей с исполнительными устройствами из нержавеющей стали для химической, химико-фармацевтической, гидролизной и других отраслей промышленности. Дозирование кислот, щелочей и агрессивных солей металлов. Смотреть все модели поставляемых дозаторов.

Прецизионный автоматический дозатор для малых порций жидкости СП с перистальтическим (шланговым) насосом и электронным блоком управления для лабораторий и промышленности. Величина отмеряемой дозы 1 мл и менее. Смотреть все модели поставляемых дозаторов.

Автоматический дозатор СЛг с электронным управлением для отмера заданной порции горячей воды. Величина дозы вводится с клавиатуры или одной из ячеек памяти блока управления. Дозирование от 50 мл. Смотреть все модели поставляемых дозаторов.
