Дозирующий цилиндр для пищевых продуктов

Видео:Дозатор Установка для дозирования в бутылки, стаканчики жидких и вязких пищевых продуктов /от заводаСкачать

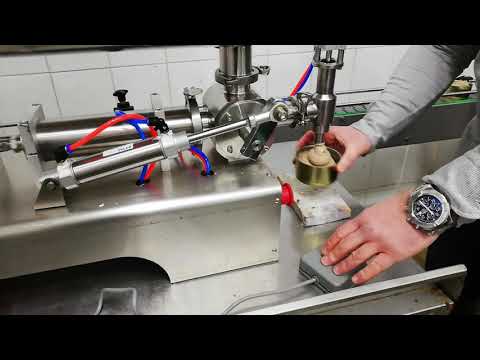

Полуавтоматический поршневой дозатор (объемный) МД-500М1 с приемной емкостью

Видео:Оборудование для розлива жидких пищевых продуктов. Перистальтический насос-дозаторСкачать

Вопросы по оборудованию

Видео:Поршневой дозатор для фасовки густых пищевых продуктов. Розлив в канистры. Оборудование розлива.Скачать

Остались вопросы? напишите нам

Назначение и область применения

Полуавтоматические поршневые дозаторы легко дозируют как пищевые продукты, так и косметику, и бытовую химию. Такие дозаторы просты в использовании, имеют высокую точность дозирования и производительность. Полуавтоматические поршневые дозаторы поставляются в настольном исполнении и не требуют специального обслуживания. Отлично подойдут для малых и средних производств, где нужна хорошая точность дозирования и приемлемая цена оборудования.

Использование таких дозаторов позволяет без проблем менять вид тары и сам продукт, что очень важно в условиях быстро меняющегося малого бизнеса.

Дозатор использует поршневой принцип розлива. Для отсекания продукта и предотвращения эффекта «последней» капли используется пневматический клапан.

Полуавтоматический объемно-поршневой дозатор МД-500М1 с приемной емкостью предназначен для дозированной подачи жидких, вязких, густых, пастообразных продуктов с минимальными вкраплениями во флаконы. Изделие может применяться в фармацевтическом и химическом производствах.

Принцип работы

Продукт из ёмкости поступает в дозирующий цилиндр для подачи продукта в момент открытия вертикального хода клапана, после заполнения цилиндра клапан закрывается.

При наполнении дозирующего цилиндра для подачи продукта поршень пневмоцилиндра перемещается вправо, далее поршень создает обратное давление перемещаясь влево (перемещая поршень цилиндра для продукта влево), открывается горизонтальный ход клапана, открывается передний однонаправленный клапан, происходит дозирование.

Основные элементы

1. Корпус
2. Дозирующий цилиндр
3. Маховик — регулятор дозы
4. Дозирующее сопло
5. Пневмоцилиндр
6. Ёмкость для продукта
7. Регуляторы скорости всасывания и дозирования

Преимущества

1. Малые габаритные размеры — для размещения и комфортной работы оператора достаточно простого стола
2. Большой диапазон дозирования
3. Дозирование вязких продуктов

Варианты исполнения

Данная установка может подвергаться модификации:

— возможность дозирования продукта с вкраплениями (согласуется и просчитывается индивидуально)

— исполнение с нижней подачей продукта, то есть без бункера

— возможность установки рубашки подогрева с приемной емкостью

— возможность установки датчика уровня продукта

— возможность присоединения дозатора к укупорочному устройству

— варианты исполнения данного дозатора с двумя или четырьмя соплами

— варианты вертикального исполнения дозатора, в том числе с рубашкой подогрева

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Показано дозирование слайма (лизуна) на полуавтоматическом объемно-поршневом дозаторе МД-500М1 с приемной емкостью

Сравнение двух полуавтоматов розлива с цилиндрами до 100 мл и до 500 мл

На видео представлен процесс дозирование вязкого продукта при помощи полуавтомата розлива МД-500М1.

Видео:Поршневой дозатор с загрузочным бункером и рубашкой нагрева. Розлив пищевых продуктов.Скачать

Поршневые дозаторы

Объемные поршневые дозаторы являются «мастерами на все руки» среди дозаторов. Их можно использовать для сред с очень низкой вязкостью, для материалов с высокой вязкостью и даже для фасовки продукта с наполнителем или абразивных материалов.
Поршневые дозаторы имеют широкий спектр возможных применений они используются как для фасовки, заливки и герметизации, так и для задач, связанных с адгезионным сцеплением, изоляцией и термическим управлением.

Поршневые дозаторы основаны на принципе объемного дозирования, что означает, что количество материала зависит от геометрии и хода поршня. Система подачи материала подает дозируемый продукт в цилиндр до его заполнения. Когда используется двухкомпонентный режим, соотношение компонентов (например смолы/отвердителя) определяется объемом двух цилиндров. Дозирующие поршни одновременно толкают два компонента в отдельных каналах к выпускному клапану, где они сначала смешиваются в статической смесительной трубке, образуя однородно реактивную среду.
Это делает дозатор высокоточной системой, которую можно использовать для достижения воспроизводимых результатов фасовки. В этом случае время реакции или жизнеспособность продукта начинаются в тот момент, когда два компонента смешиваются в смесительной трубе, а не в емкости для материала или дозаторе. В то же время неблагоприятное воздействие атмосферной влаги на фасуемый продукт блокируется.

Читайте также: Формула объема цилиндра выразить радиус

Объемные поршневые дозаторы: точные, прочные и долговечные!

Объемное дозирование предлагает несколько преимуществ. Поскольку количество материала, подлежащего заливке, в этом случае определяется механически, точность дозирования не зависит от температуры, давления подачи материала или вязкости продукта. Это не тот случай, когда речь идет о других методах дозирования, таких как дозирование путем определения массы или измерения времени.

Кроме того, объемные поршневые дозаторы доступны в различных размерах и моделях, они могут быть точно адаптированы к конкретной задаче фасовки.

Пользователи также извлекают выгоду из того факта, что поршневые дозаторы основаны на прочном механическом принципе, который обеспечивает быстрое и простое обслуживание, длительный срок службы и значительно сниженные затраты на обслуживание.

Видео:Поршневой дозатор для вязких пастообразных продуктовСкачать

Двухканальный пневматический поршневой дозатор ПД-2ПН для доз от 1 до 5 литров. Фасовка молока.

Двухканальный пневматический поршневой дозатор ПД-2ПН используется при фасовке пищевых, медицинских и химических продуктов. Для фасовки используется широкий спектр тары: банки, канистры, ПЭТ пакеты, пузырьки, одноразовая тара, бутылки т.п. ПД-2ПН работает в двух режимах: — запуск дозирования от педали (полуавтоматический режим) — полностью автоматический режим Управление скоростью фасовки осуществляется путем изменения величины давления в пневмо цилиндре.…

Видео:Устройство розлива пищевой продукции. Диафрагменный дозатор жидкости. Фасовочное оборудование.Скачать

Пневматический поршневой дозатор LPF, УД 1

Поршневой пневматический дозатор для жидких продуктов Напольный поршневой дозатор пневматический используется в пищевой, химической, косметической и прочих сфера промышленности для фасовки и дозирования разнообразных жидкостей. Тару можно использовать совершенно любую: стаканы и пакеты, банки и бутылки, и т.д. Дозатор глицерина и прочих вязких, тягучих и жидких продуктов может быть использован в одном из наиболее удобных…

Видео:Поршневой дозатор вязких и густых (пастообразных) продуктов V-500Скачать

Поршневой двухканальный дозатор УД-2П для фасовки жидких продуктов с твердыми включениями.

Поршневой двухканальный дозатор используется для объемного дозирования продуктов (жидких и пастообразных) с включениями. Дозатор обеспечивает фасовку горячих жидкостей с температурой до 85 °C. УД-2П оборудован электрическим приводом с регулировкой скорости. Дозатор имеет возможность фасовать продукты объемом от 5 до 1500 мл. Для этого на дозатор можно устанавливать рабочие цилиндры разных объёмов (50 мл, 250 мл, 500 мл,…

Видео:Аппарат налива пищевой продукции. Розлив смесей. Фасовочное оборудование. Дозатор.Скачать

Взрывобезопасный поршневой пневматический дозатор YS-PF

Поршневой ПОЛНОСТЬЮ пневматический дозатор серии YS-PF отличается от дозаторов серии PFF LPF тем, что НЕ имеет электрических соленоидов и НЕ требует подключение к сети 220В. Данное конструктивное решение позволяет применять YS-PF для дозирования огнеопасных и взрывоопасных продуктов. YS-PF имеет в своем составе клапан (поворотный) с пневмоприводом, что обеспечивает возможность фасовать густые и пастообразные продукты с…

Видео:Дозатор с шестеренчатым насосом. Производство жидких пищевых продуктов. Фасовочное оборудование.Скачать

Пневматический дозатор поршневой PPF

Поршневой пневматический дозатор для густых продуктов Пневматический поршневой дозатор PPF применяется для дозированного розлива густых пищевых и не пищевых продуктов. Дозатор оснащен поворотным клапаном, с пневмоприводом, что позволяет фасовать густые продукты с включениями. Дозирование может осуществляться в различную тару (банки, бутылки, стаканы, пакеты и т.д.). Дозатор имеет два режима работы – от педали полуавтоматический или…

Видео:Поршневой дозатор для вязких продуктов в паучиСкачать

Поршневой дозатор для вязких продуктов с баком под давлением.

Основное отличие данного дозатора от аналогов — это герметичный расходный бак с возможностью создания в нем избыточного давления. Дозатор предназначен для фасовки меда, джемов, густых соусов, теста. Дозатор может фасовать очень густые продукты, которые не текут а «рвутся» при дозировании. Максимальная температура фасуемых продуктов до 70 градусов по Цельсию. После наполнения расходного бака продуктом, бак…

Видео:Дозатор с диафрагменным насосом. Аппарат розлива пищевых продуктов.Скачать

Дозатор с автоматическим опусканием патрубков

Полуавтоматический дозатор применяется для фасовки пищевых и не пищевых продуктов дозами от 1 до 15л. Машина используется для фасовки жидких продуктов, таких как растительное масло, машинное масло, арахисовое масло, кукурузное масло, молоко, питьевая вода, незамерзайка, жидкое мыло, антифриз и т.д. Дозатор имеет пневмопривод опускания патрубков в тару, это позволяет исключить разбрызгивание и вспенивание продукта. Дозатор…

Видео:Дозатор розлива пищевой продукции. Насос фасовочный. Оборудование для производства.Скачать

Двух или четырехканальный пневматический дозатор для розлива жидких и пастообразных продуктов в тару 1-5 л. Дозировка воды, фасовка масла

Двухканальный дозатор для розлива в тару 1-5 л Дозатор воды и масла работает в полуавтоматическом режиме и может осуществлять фасовку жидких продуктов в тару объемом от 1 до 5 литров. Изготовлен данный поршневой дозатор в Китае, но характеризуется высоким качеством и производительностью. С его помощью легко осуществляется фасовка масла, воды, молочных продуктов, жидкого мыла, кремов,…

Читайте также: Уаз патриот пропуски зажигания в разных цилиндрах

Видео:Дозатор с диафрагменным насосом. Оборудование для розлива жидких пищевых продуктов. Производство.Скачать

Шприцевой насос дозатор ZS100

ZS100 — это шприцевой насос дозатор для впрыска продукта с высокой точностью в два канала, дозатор поддерживает различные режимы работы. 4,3-дюймовый цветной сенсорный ЖК-дисплей по может быстро установить любой параметр. Яркий цветной дисплей обеспечивает удобство и простоту работы на дозаторе. Дозатор работает с большим ассортиментом шприцов, что позволяет охватить весь спектр объемов и скоростей при…

Видео:Дозатор пастообразных продуктов автоматический. Фасовка в банку.Скачать

Дозирующий цилиндр для пищевых продуктов

Видео:Дозирующий цилиндр. Тубонаполнительная машина. Фасовочное оборудованиеСкачать

Дозаторы жидких продуктов

Дозаторы для жидких продуктов (жидкостные дозаторы) представляют собой аппараты, позволяющие автоматически разделить на дозы (порции) жидкости и пастообразные текучие вещества.

Жидкостные дозаторы могут использовать любой из трех способов дозирования (объемный, весовой или массовый), но зачастую измеряют продукт в литрах или см 3 .

Поршневой жидкостный дозатор DG-100 (250,500,100,2000)

Дополнительная информация

* Производительность зависит от объема дозы, свойств дозируемого продукта, а так же усилий оператора.

Документация

Всасывающий патрубок (шланг) дозатора вставляется в емкость с дозируемой жидкостью (веществом), откуда производится ее (его) забор для дозирования. Размер емкости может быть произвольным и обуславливается исключительно потребностями оператора и длиной всасывающего патрубка.

На накопительный столик под патрубок выдачи оператор устанавливает тару (упаковку) в которую должна производиться выдача дозы. Патрубок выдачи имеет регулировку по высоте относительно накопительного столика, что позволяет использовать различные размеры тары (упаковки).

После установки тары (упаковки), оператор нажимает пневмопедаль, тем самым подавая сигнал на начало дозирования. Блок управления, получив сигнал, приводит в действие пневмоприводы и с их помощью вытягивает шток из мерного цилиндра. В результате разрежения, в мерный цилиндр по всасывающему патрубку перемещается дозируемая жидкость (вещество). Размер дозы регулируется путем механической регулировки длины движения штока.

При достижения конечной точки (места механического ограничения), блок управления переключает работу пневмоприводов на обратный ход, вдавливая шток в мерный цилиндр и сжимая жидкость (вещество) внутри него. При сжимании жидкость, заполнившая цилиндр наполнения, выдавливается через патрубок выдачи в подставленную тару или упаковку. Оператор имеет возможность регулировать скорость работы пневмоприводов, регулируя таким образом скорость всасывания или выдачи дозируемой жидкости (вещества). Такая регулировка необходима для равномерного заполнения мерного цилиндра и исключения разбрызгивания жидкости при выдаче в упаковку (тару).

Заполненную тару (упаковку) оператор снимает с накопительного столика, подставляет новую и снова нажимает педаль, запуская следующий цикл дозирования.

Оператор имеет возможность перевести дозатор в режим последовательной выдачи доз (переключатель «Режим» в положение «Авто»). В таком случает, дозатор, без нажатия пневмопедали, будет ритмично заполнять и опустошать мерный цилиндр, а оператору лишь требуется в момент всасывания жидкости (вещества) в мерный цилиндр производить замену тары (упаковки).

Дозатор используется для дозирования жидкостей (вода, сок, парфюмерная продукция, медицинские препараты) или пастообразных текучих веществ (кетчуп, майонез, жидкое мыло. Дозатор, используя объемный способ дозирования, имеет ограничения выдаваемой дозы, связанные с размерами мерного цилиндра.

Особенностью данной модели оборудования является полностью пневматический привод: для работы дозатора не требуется электропитание, достаточно наличие сжатого воздуха.

Дозатор жидкостный выпускается в моделях DG-100, DG-250, DG-500, DG-1000 и DG-2000. Их отличие между собой состоит в объеме (размере) мерных цилиндров и, соотвественно, в максимальном размере дозы: у DG-100 максимальная доза 100 мл, а у DG-2000 — 2000 мл. В остальном модели идентичны.

Стандартная комплектация

• Объемный жидкостный мерный цилиндр, с механической регулировкой объема дозы;
• Поршневая система дозировки продукции, с командной пневмопедалью и кнопкой;
• Узел выдачи дозы с накопительным столиком;
• Пневматический БУ с узлом подготовки воздуха.

Дополнительная комплектация

• Узел «съем последней капли;
• Ручной укупорщик крышек РУК-1.

• БУ – «PackTech» (Украина);
• Пневмоприводы – CAMOZZI (Италия)
• Узлы, контактирующие с продуктом – сталь 304.

Читайте также: Задний тормозной цилиндр шевроле авео 2007

Поршневой жидкостный дозатор DGP-250 (500,1000,2000)

Дополнительная информация

* Производительность зависит от объема дозы, свойств дозируемого продукта, а так же усилий оператора.

Документация

Всасывающий патрубок (шланг) оборудования вставляется в емкость с дозируемой жидкостью (веществом), откуда производится ее (его) забор для дозирования. Размер емкости может быть произвольным и обуславливается исключительно потребностями оператора и длиной всасывающего патрубка.

На накопительный столик под патрубок выдачи оператор устанавливает тару (упаковку) в которую должна производиться выдача дозы. Патрубок перемещается в горизонтальной плоскости, опуская наконечник внутрь тары (упаковки) и постепенно подымая его вверх, извлекая из тары (упаковки). В связи с чем, оператору необходимо выставить тару (упаковку) таким образом, чтобы наконечник при опускании патрубка выдачи попадал точно внутрь (тары) упаковки, а также отрегулировать ход патрубка выдачи, который в нижней своей точке должен практически касаться наконечником дна тары (упаковки), а в верхней точке полностью извлекать наконечник из тары (упаковки).

После установки тары (упаковки), оператор нажимает педаль, тем самым подавая сигнал на начало дозирования. Блок управления, получив сигнал, приводит в действие пневмоприводы и с их помощью вытягивает шток из мерного цилиндра. В результате разрежения, в мерный цилиндр по всасывающему патрубку перемещается дозируемая жидкость (вещество). Размер дозы регулируется путем механической регулировки длины движения штока. Одновременно, блок управления с помощью пневмоприводов опускает наконечник патрубка выдачи внутрь тары (упаковки).

При достижения конечной точки (места механического ограничения), блок управления переключает работу пневмоприводов на обратный ход, вдавливая шток в мерный цилиндр и сжимая жидкость (вещество) внутри него. При сжимании жидкость, заполнившая цилиндр наполнения, выдавливается через патрубок выдачи в подставленную тару или упаковку. При этом в процессе выдачи жидкости (вещества) пневмопривод плавно подымает патрубок выдачи вверх, извлекая его наконечник из тары (упаковки). Такая процедура выдачи дозы позволяет избежать падения жидкости (вещества) в тару (упаковку) и практически исключает пенообразование.

Заполненную тару (упаковку) оператор снимает с накопительного столика, подставляет новую и снова нажимает педаль, запуская следующий цикл дозирования. Оператор имеет возможность регулировать скорость работы пневмоприводов, регулируя таким образом скорость всасывания или выдачи дозируемой жидкости (вещества). Такая регулировка необходима для равномерного заполнения мерного цилиндра и исключения разбрызгивания жидкости при выдаче в упаковку (тару).

Оператор также может перевести оборудование в режим последовательной выдачи доз. В этом случае, оборудование, без нажатия педали, будет ритмично заполнять и опустошать мерный цилиндр, а оператору лишь требуется в момент всасывания жидкости (вещества) в мерный цилиндр производить замену тары (упаковки).

Дозатор используется для дозирования любых жидкостей, которые в процессе дозирования могут образовывать пену (моющие средства, омыватели, масла, шампуни, молоко, парфюмерная продукция, медицинские препараты). Дозатор, используя объемный способ дозирования, имеет ограничения выдаваемой дозы, связанные с размерами мерного цилиндра.

Особенностью данной модели оборудования является наличие узла наполнения тары (упаковки) со дна, который исключает или значительно уменьшает пенообразование дозируемых жидкостей (веществ).

Дозатор жидкостный выпускается в моделях DGP-250, DGP-500, DGP-1000 и DGP-2000. Их отличие между собой состоит в объеме (размере) мерных цилиндров и, соотвественно, в максимальном размере дозы: у DGP-250 максимальная доза 250 мл, а у DGP-2000 — 2000 мл. В остальном модели идентичны.

Стандартная комплектация

• Объемный жидкостный мерный цилиндр, с механической регулировкой объема дозы;
• Поршневая система дозировки продукции, с командной электропедалью и кнопкой;
• Узел наполнения и выдачи дозы со дна упаковки, с накопительным столиком;
• Электронный БУ со световой индикацией.

Дополнительная комплектация

• Узел «съем последней капли;
• Ручной укупорщик крышек РУК-1.

• БУ – «МикРа» (Украина);
• Пневмоприводы – CAMOZZI (Италия)
• Узлы, контактирующие с продуктом – сталь 304.
