Дроссель клапаны ирисовые клапаны spi 630 systemair

Назначение: SPI — ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 100-630. Максимальная рабочая температура SPI: 70 °С.

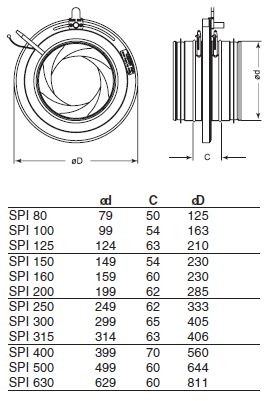

Описание конструкции: Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж: Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

до изгибов 1 х D
после изгибов 1 х D
до Т-образных соединений 3 х D
после Т-образных соединений 1 х D
до устройств подачи воздуха 3 х D

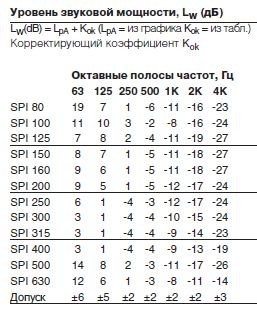

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)).

Видео:Проверка и ремонт электомагнитного клапана.Скачать

Systemair SPI 630

Видео:Ирисовый клапан REGA DRIS 125, что это такое и для чего он нужен. Миниобзор.Скачать

Изображения товаров

SPI — ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений

Описание: Ирисовый клапан SPI Systemair.

Назначение: SPI 630- ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.

Описание конструкции: Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж: Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

Читайте также: Клапан входа выхода воздуха

Безопасные расстояния:

до изгибов 1 х D
после изгибов 1 х D
до Т-образных соединений 3 х D
после Т-образных соединений 1 х D
до устройств подачи воздуха 3 х D

Видео:Дроссель для регулирования скорости потока. Дроссель с обратным клапаномСкачать

Ирисовые клапаны Systemair — SPI

Видео:Дроссель-клапан: нaзнaчeние и пpeимyщecтво в cиcтeмe вeнтиляции | Техно ГаечкиСкачать

Systemair — SPI

Видео:Дивертор с электромагнитным управлением. Клапан DVS6 и SVV 90Скачать

Назначение

SPI — ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров диаметром 100-630. Максимальная рабочая температура SPI: 70 °С.

Видео:Клапан постоянного расхода воздуха CAV-NP. Настройка, работа регулятора расходаСкачать

Описание конструкции

Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Видео:Система подачи вторичного воздуха - принцип работы, устройство, неисправности (Audi, Passat, Skoda)Скачать

Монтаж

Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

Видео:Обзор электромагнитного клапана Pioneer 100DBСкачать

Безопасные расстояния

до изгибов 1 x D
после изгибов 1 x D
до Т-образных соединений 3 x D
после Т-образных соединений 1 x D
до устройств подачи воздуха 3 x D

Видео:Оригинальные электромагнитные клапана GM, PSA, INA (55567050, 427001410) - как отличить подделкуСкачать

Графики

На графиках показаны расход воздуха (м 3 /ч и л/с), общее давление (Па), дальнобойность струи (l _0.2 ) и уровень

Видео:Тухнет запальник - замена электромагнитного клапана EUROSIT 630.Скачать

SPI 630

Видео:SIT630. Клапан электромагнитный.Вид неисправности. *Лемакс*.Газовый напольный котел.Италия сделано.Скачать

SPI 630

Ирисовый клапан SPI Systemair.

Назначение: SPI — ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 100-630. Максимальная рабочая температура SPI: 70 °С.

Описание конструкции: Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж: Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

до изгибов 1 х D
после изгибов 1 х D
до Т-образных соединений 3 х D
после Т-образных соединений 1 х D
до устройств подачи воздуха 3 х D

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)).

Видео:Как на самом деле работает клапан EGR и как его проверить?Скачать

SPI ирисовый клапан Systemair

Ирисовые клапаны (шибер) SPI Systemair диаметром присоединения 80, 100, 125, 160, 200, 250, 300, 315, 400, 500, 630 или 800 мм предназначены для контроля и регулирования расхода воздуха систем вентиляции.

Технические характеристики клапанов SPI Iris damper: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.

Читайте также: Умеренная недостаточность клапанов сердца

Модификации:
— SPI-080/100/125/160/200/250/300/315/400/500/630/800
— SPI-F-100/125/160/200/250/300/315 с электроприводом LM24A или LM230A, а также LM24A-SR с модулирующим контрольным сигналом 0-10 B.

Клапан SPI изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха. Для настройки ирисового клапана используется шнур, пока требуемый расход не будет достигнут.

Ирисовые клапаны SPI Systemair выбрать, получить СКИДКУ и купить ирисовый шибер по лучшей цене в Санкт-Петербурге:(812)702-76-82.

Консультации по телефону: 495 647-15-47

Корзина

Техническая документация

Видео:Дроссели гидравлические.Скачать

Ирисовые клапаны Systemair серии SPI

Ирисовый клапан Systemair серии SPI применяются для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.

Описание конструкции: Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж: Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.
