СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ ATOS JPQ-312

Дроссельные плиты типа JPQ-3 12. применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной или двух линиях потока (A, B, AB).

Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

Видео:Дроссели гидравлические.Скачать

Принципиальная гидравлическая схема дросселя JPQ-312 (управление прямым потоком)

Видео:Дроссель для регулирования скорости потока. Дроссель с обратным клапаномСкачать

Ограничение основного объемного расхода

Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

Видео:Дроссель. Принцип действия. Схема.Скачать

Ограничение объемного расхода управления

Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели JP Q-312. воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

Отгрузка любой удобной для Вас транспортной компанией,
до терминала в г. Екатеринбург доставка бесплатно.

Читайте также: Как отличить впускной клапан от выпускного ваз 2112

Видео:Как правильно выбрать дроссель. Частые ошибки при монтаже.Скачать

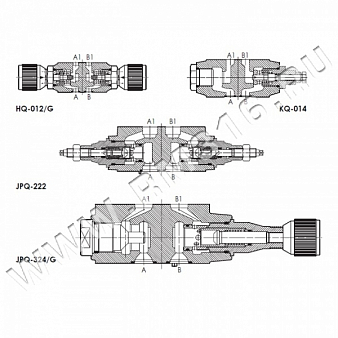

Модульные клапаны (дроссели) с обратным клапаном HQ, KQ, JPQ

В базовом исполнении регулирование потока производится путем вращения регулировочного винта. По заказу возможна опция с микрометрической шкалой.
Вращение регулятора по часовой стрелке уменьшает расход.

Монтажная поверхность клапана выполенена в соответствии с ISO 4401.

Видео:Как отрегулировать винт упора дроссельной заслонки. И не нажить больших проблем.Скачать

1 Основные характеристики модульных клапанов HQ, KQ, JPQ

Клапаны HQ-012 (6мм) и KQ-012 (10мм) могут устанавливаться вместо:

• Дроссель HQ-012 /G (/U) ⇒ ДКМ-6/3В (ДКМ-6/3М), МДКМ-6/3М, Д2ФС-6-2 (исп. Р1)
• Клапаны KQ-012 /G ⇒ ДКМ-10/3В (ДКМ-10/3), МДКМ-10/3М, Д2ФС-10-2 (исп. Р1)

Видео:Макет работы электронной дроссельной заслонкиСкачать

2 Расшифровка обозначения регуляторов расхода HQ, KQ, JPQ-2 и JPQ-3

Видео:Доработка малой вентиляции картерных газов ВАЗСкачать

3 Конфигурации дросселей с обратным клапаном HQ, KQ, JPG

Дроссели:
HQ-012
KQ-012
JPQ-212
JPQ-312

Дроссели:
HQ-013
KQ-013
JPQ-213
JPQ-313

Дроссели:
HQ-014
KQ-014
JPQ-214
JPQ-314

Дроссели:
HQ-022
KQ-022
JPQ-222
JPQ-322

Дроссели:
HQ-023
KQ-023
JPQ-223
JPQ-323

Дроссели:
HQ-024
KQ-024
JPQ-224
JPQ-324

Видео:Регулятор расхода и дросселяСкачать

4 Графики Q/ΔP для различных вариантов регуляторов расхода
(минеральное масло ISO VG 46 при 50°C)

Графики для дросселя HQ-0** (Ду = 6 мм)

1 = График регулирования при Δp = 10 бар (1.1 = опция /U)
2 = График регулирования при Δp = 30 бар (2.1 = опция /U)
3 = График регулирования при Δp = 50 бар (3.1 = опция /U)
4 = График Q/Δp для потока через обратный клапан

Графики для дросселя KQ-0** (Ду = 10 мм)

1 = График регулирования при Δp = 10 бар
2 = График регулирования при Δp = 30 бар
3 = График регулирования при Δp = 50 бар
4 = График Q/Δp для потока через обратный клапан

Графики для клапанов JPQ-2** (Ду = 16 мм)

1 = График регулирования при Δp = 10 бар
2 = График регулирования при Δp = 30 бар
3 = График регулирования при Δp = 50 бар
4 = График Q/Δp для потока через обратный клапан

Графики для клапанов JPQ-3** (Ду = 25 мм)

1 = График регулирования при Δp = 10 бар
2 = График регулирования при Δp = 30 бар
3 = График регулирования при Δp = 50 бар
4 = График Q/Δp для потока через обратный клапан

Видео:"Добавь мощности - отключи подогрев" ИЛИ АНТИ-ТЮНИНГСкачать

5 Размеры ругуляторов расхода HQ

Гидродроссели
HQ-012
HQ-022

Гидродроссели
HQ-013
HQ-014
HQ-023
HQ-024

В версии -014 и -024 регулятор расположен со стороны канала В (пунктирная линия) вместо стороны канала А

Монтажная поверхность
ISO 4401-AB-03-4 размер 06
Диаметр каналов A, B, P, T: Ø = 7,5 мм (макс.)
Уплотнения: 4 OR 108

Крепление: 4 винта M5.
Длина зависит от количества и типа установленных модульных элементов.

Видео:Обзор И Сборка Пневмооборудования Для Станков.Скачать

6 Размеры ругуляторов расхода KQ

Гидродроссели
KQ-012
KQ-022

Гидродроссели
KQ-013
KQ-014
KQ-023
KQ-024

В версии -014 и -024 регулятор расположен со стороны канала В (пунктирная линия) вместо стороны канала А

Монтажная поверхность
ISO 4401-AC-05-4 размер 10
Диаметр каналов A, B, P, T: Ø = 11,2 мм (макс.)
Уплотнения: 5 OR 2050

Крепление: 4 винта M6.
Длина зависит от количества и типа установленных модульных элементов.

Видео:FESTO пневматика вторая схема добавили дросселиСкачать

7 Размеры ругуляторов расхода JPQ-2

Гидродроссели
JPQ-212
JPQ-222

Гидродроссели
JPQ-213
JPQ-214
JPQ-223
JPQ-224

В версии -214 и -224 регулятор расположен со стороны канала В (пунктирная линия) вместо стороны канала А

Монтажная поверхность
ISO4401-AD-07-4 размер 16
Диаметр каналов A, B, P, T: Ø = 20 мм
Диаметр каналов X, Y: Ø = 7 мм
Уплотнения: 4 OR 130; 2 OR 10950

Крепление: 4 винта M10 и 2 M6.
Длина зависит от количества и типа установленных модульных элементов.

Видео:Для чего Заглушили Отсос Газов на ДросселеСкачать

8 Размеры ругуляторов расхода JPQ-3

Гидродроссели JPQ-312, JPQ-322
Масса 10,7 кг

Гидродроссели JPQ-313, JPQ-314, JPQ-323, JPQ-324
Масса 9,5 кг

В версии -314 и -324 регулятор расположен со стороны канала В (пунктирная линия) вместо стороны канала А.

Монтажная поверхность
ISO 4401-AE-08-4 размер 25
Диаметр каналов A, B, P, T: Ø = 24 мм
Диаметр каналов X, Y: Ø = 7 мм
Уплотнения: 4 OR 4112; 2 OR 3056

Крепление: 6 винтов M12.
Длина зависит от количества и типа установленных модульных элементов.

Видео:Простая доработка дроссельной заслонки!Скачать

Купить hq, kq, jpq дроссель с обратным клапаном atos (италия)

Модульные клапаны типа HQ , KQ , JPQ (Atos, Италия) дроссели ISO 4401 размеры 06, 10, 16 и 25.

HQ, KQ, JPQ (Atos, Италия) — дроссели, не компенсационные, с обратным клапаном для отвода встречного потока.
В базовом исполнении регулирование потока производится путем вращения регулировочного винта.
По заказу возможна опция с микрометрической шкалой.
Вращение регулятора по часовой стрелке уменьшает расход.
HQ-0 = ISO 4401 размер 06: расход до 25 л/мин для опции /U, до 80 л/мин для стандартной версии, давление до 350 бар.
KQ-0 = ISO 4401 размер 10: расход до 160 л/мин, давление до 315 бар.
JPQ-2 = ISO 4401 размер 16: расход до 200 л/мин, давление до 350 бар.
JPQ-3 = ISO 4401 размер 25: расход до 300 л/мин, давление до 350 бар.
Клапаны предназначены для работы в гидросистемах с гидравлическим минеральным маслом или синтетической жидкостью, обладающей сходными смазывающими характеристиками.

Конфигурации дросселей с обратны м клапаном HQ, KQ, JPG:

Дроссели:
HQ-012
KQ-012
JPQ-212
JPQ-312

Дроссели:
HQ-013
KQ-013
JPQ-213
JPQ-313

Дроссели:
HQ-014
KQ-014
JPQ-214
JPQ-314

Дроссели:
HQ-022
KQ-022
JPQ-222
JPQ-322

Дроссели:
HQ-023
KQ-023
JPQ-223
JPQ-323

Дроссели:
HQ-024
KQ-024
JPQ-224
JPQ-324
