Клапаны дроссельные ДХ, ДХО, ДХК, ДП, ДГ

Применение: Клапаны/затворы дроссельные ДХ,ДХО,ДХК,ДП,ДГ применяются для регулирования потока газа/воздуха отводимого либо подаваемого к горелкам промышленных нагревательных и термических печей, обжиговых машинах и других производствах. Клапаны имеют ряд исполнений — ручные (рукоятка), ручные с редуктором,для АСУ ТП -электроприводные ( в комплекте с исполнительным механизмом МЭО, МЭП, либо любым другим электроприводом).

Клапан ДХ — дроссельный клапан, для холодных газов и воздуха с температурой до 100°С
Клапан ДП — дроссельный клапан для подогретых газов и воздуха с температурой от 200 до 400 °С
Клапан ДХО — дроссельный клапан, отсечной, для холодных газов и воздуха с температурой до 100 °С
Клапан ДХК — дроссельный клапан с кронштейном (площадкой) для установки исполнительного механизма МЭО для холодных газов и воздуха с температурой до 100 °С
Клапан ДГ — дроссельный клапан для горячих газов и воздуха с температурой до 600 °С

Допускаемая температура газа или воздуха- до 100С.

Условное давление газа или воздуха:

ДХ-50…ДХ-300 – до 2,5 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)

Читайте также: Как снять клапан продувки адсорбера киа сид

ДХ-350…ДХ-900 – до 1,0 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)

Рис.1 Габаритные размеры дроссельных клапанов ДХ (нажмите на рис. чтобы развернуть чертеж)

Проходное сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

типоразмер	ДХ-50	ДХ-70	ДХ-80	ДХ-100	ДХ-125	ДХ-150	ДХ-200	ДХ-250	ДХ-300
F, м2	0,0017	0,003	0,0046	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537
Масса, кг	6,12	7,25	8,05	10,9	17,75	20,75	33,3	38,1	59,4
типоразмер	ДХ-350	ДХ-400	ДХ-450	ДХ-500	ДХ-600	ДХ-700	ДХ-750	ДХ-800	ДХ-900
F, м2	0,0791	0,1064	0,137	0,1671	0,2488	0,3445	0,4415	0,457	0,558
Масса, кг	69,4	83,9	93,9	123,1	152,1	197,2	250,3	338,2	392,1

Фото готовых к отгрузке дроссельных клапанов ДХ:

Так же, (для АСУ ТП) клапаны дроссельные ДХ поставляются в комплекте с исполнительными механизмами МЭО, МЭОФ, МЭП.

Клапан дроссельный ДП — клапан для подогретого газа и воздуха с температурой до +400°С

Допускаемая температура газа или воздуха- до 400 С.

Условное давление газа или воздуха:

Рис.2 Габаритные размеры дроссельных клапанов ДП (нажмите на рис. чтобы развернуть чертеж)

Проходное сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Типоразмер	ДП-80	ДП-100	ДП-125	ДП-150	ДП-200	ДП-250	ДП-300	ДП-350	ДП-400	ДП-450	ДП-500	ДП-600	ДП-700	ДП-800
F, м2	0,0046	0,0059	0,0077	0,0124	0,0228	0,388	0,0537	0,0791	0,1064	0,137	0,1671	0,2482	0,3445	0,457
Масса, кг	10,5	21,5	25,6	28,3	43,4	49,3	71,3	81,3	97,3	106,3	148,1	176,1	221,3	268,3

Так же, (для АСУ ТП) клапаны дроссельные ДП поставляются в комплекте с исполнительными механизмами МЭО, МЭОФ, МЭП.

Клапан дроссельный ДХО — клапан, отсечной, для холодных газов и воздуха с температурой до 100 °С

Дроссельные клапана ДХО устанавливаются на трубопроводе холодного газа или воздуха.

Допускаемая температура газа или воздуха- до 100С.

Условное давление газа или воздуха:

Проходное сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Допускаемая температура газа или воздуха — до 100С.

Условное давление газа или воздуха:

Проходное сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Допускаемая температура газа или воздуха- до 600С.Условное давление газа или воздуха:

Условное давление газа или воздуха

Проходное сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Видео:Типы регулирующих клапановСкачать

Дроссельные клапаны ДХ, ДП, ДХО, ДХК, ДГ

Видео:Как проверить работу вентиляционного клапанаСкачать

Дроссельные клапаны в работе воздушных, газовоздушных систем

В каждой системе подачи воздуха, в конструкциях, транспортирующих различные виды газов, устанавливаются дроссельные клапаны. Эти несложные, но очень важные устройства регулируют работу всей системы, обеспечивают необходимые условия. ООО ПП «УралМетХолдинг» предлагает купить готовые устройства, заказать модели с учетом специфики производства. В ассортименте продукции есть клапан дроссельный ДХО, клапан дроссельный ДП, устройства ДХК, ДГ, другие важные элементы, которые потребуются в монтаже конструкций воздуховодов.

Видео:Дроссель-клапан: нaзнaчeние и пpeимyщecтво в cиcтeмe вeнтиляции | Техно ГаечкиСкачать

Устройство и принцип работы клапанов ДХ, ДП, ДХО, ДХК, ДГ

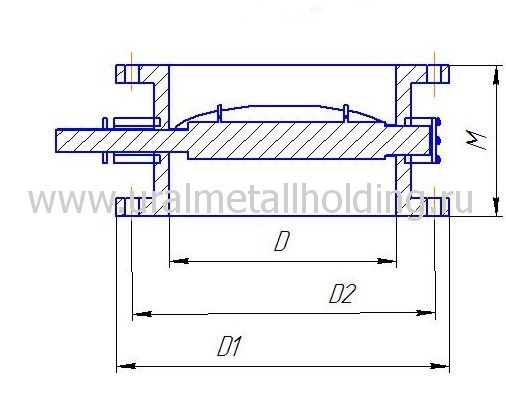

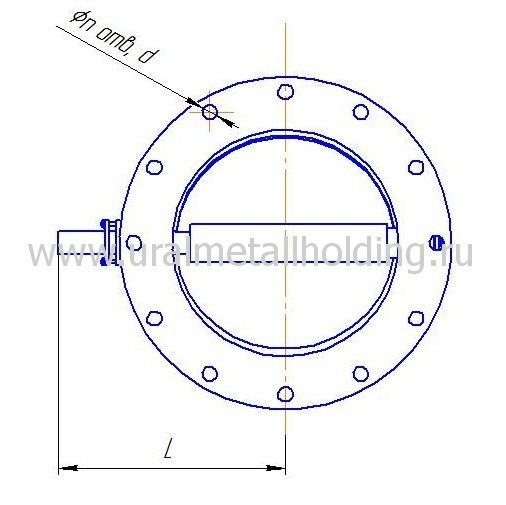

Рисунок 1 – Общий вид дроссельного клапана

Клапан ДХ – это дроссельный клапан, предназначенный для холодного воздуха и газов, при температуре до 100°С. При таком дроссельном клапане насчитывается около тринадцати вариаций размеров заслонок для труб размером от 100 мм до 800 мм.

ДХ	Размеры, мм							Масса, кг
ДХ	D	D₁	D₂	M	L	n	F, м 2
100	100	215	180	150	160	8	0,0062	10,9
125	125	245	210	150	190	8	0,0077	17,75
150	150	280	240	150	200	8	0,0124	20,75
200	200	335	295	175	250	8	0,0228	33,3
250	250	390	350	175	275	12	0,0388	38,1
300	300	440	400	200	325	12	0,0537	59,4
350	350	500	450	200	350	16	0,0791	69,4
400	400	535	495	200	375	16	0,1064	83,9
450	450	590	550	200	400	16	0,137	93,9
500	500	640	600	250	470	16	0,1671	123,1
600	600	755	705	250	520	20	0,2488	152,1
700	700	860	810	300	570	24	0,3445	197,2
800	800	975	920	300	620	24	0,457	338,2

Клапан ДП – это дроссельный клапан, предназначенный для работы с подогретыми газами и горячем воздухе, где температура достигает до 400 °С. У него насчитывается двенадцать заслонок труб, диаметром от 125 до 800 мм.

ДП	Размеры, мм							Масса, кг
ДП	D	D₁	D₂	M	L	n	F, м 2
125	125	245	210	150	410	8	0,0077	25,6
150	150	280	240	150	430	8	0,0124	28,3
200	200	335	295	175	500	8	0,0228	43,4
250	250>	390	350	175	550	12	0,388	49,3
300	300	440	400	200	650	12	0,0537	71,3
350	350	500	450	200	700	16	0,0791	81,3
400	400	535	495	200	750	16	0,1064	97,3
450	450	590	550	200	800	16	0,137	106,3
500	500	640	600	250	940	16	0,1671	148,1
600	600	755	705	250	1040	20	0,2482	176,1
700	700	860	810	300	1140	24	0,3445	221,3
800	800	975	920	300	1240	24	0,457	268,3

Клапан ДХО – это один из видов дроссельного клапана, предназначенный для холодных газов и воздуха. Его принято считать отсечным. Его рабочая способность предназначена для температуры не более 100 °С. Такого вида клапана насчитывается четырнадцать видов размеров заслонки для труб размером от 100 мм до 900 мм.

ДХО	Размеры, мм
ДХО	100	125	150	200	250	300	350	400	450	500	600	700	800	900
F, м 2	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064	0,137	0,1671	0,2488	0,3445	0,457	0,558
Масса, кг	10,9	17,75	20,75	33,3	38,1	59,4	69,4	83,9	93,9	123,1	152,1	197,2	338,2	392,1

Клапан ДХК – это дроссельный клапан с кронштейном – площадкой под исполнительный механизм, который называется МЭО. Он предназначен для холодного воздуха и газа с температурой менее 100 °С. В таком виде дроссельного клапана насчитывается около восьми видов размеров заслонок для труб. Их диаметр составляет от 100 до 400 мм.

ДХК	Размеры, мм
ДХК	100	125	150	200	250	300	350	400
F, м 2	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064
Масса, кг	13,2	20	23	35	41	62,3	76	91,5

Клапан ДГ – вид клапана, предназначенного для работы с горячими газами и воздухом. Температура, которых доходит до 600 °С. У такого вида дроссельного клапана насчитывается одиннадцать размеров труб от 125 до 1050 мм. Используется для установки инверторных горелок по типу “П” и на подводе горячего воздуха.

ДГ	Размеры, мм
ДГ	125	200	250	300	350	450	550	650	750	850	1050
F, м 2	0,0077	0,0228	0,0388	0,0537	0,0791	0,137	0,2057	0,2946	0,3988	0,5192	0,784
Масса, кг	50,45	77,4	96,9	151,2	166,2	213,1	323	368	426	475	600
