Двигатель k7m зазоры клапанов

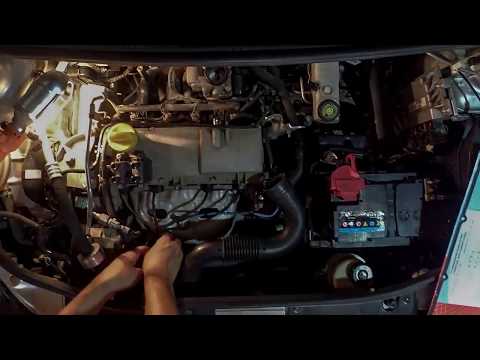

Видео:Регулировка клапанов на Рено Logan, Симбол 8 ми клаппанный мотор K7J, K7M от Дяди Михаила))Скачать

Регулировка зазоров в механизме привода ГРМ (двигатель К7М)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять корпус воздушного фильтра.

Снять крышку головки цилиндров.

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток

Снять ремень привода вспомогательного оборудования.

Снять шкив коленчатого вала .

Снять правую опору подвески двигателя.

Вывернуть пробку отверстия под фиксатор ВМТ (головка Torx El4, удлинитель).

1 — пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ .

Завернуть болт крепления шкива коленчатого вала с проставкой (головка «на 18», ворток).

Повернуть коленчатый вал по часовой стрелке так, чтобы метка на зубчатом шкиве распределительного вала оказалась на расстоянии в один зуб до вертикальной оси зубчатого шкива, а метка на зубчатом шкиве коленчатого вала была на расстоянии одного зуба от вертикальной оси шкива (головка «на 18»).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Провернуть коленчатый вал по часовой стрелке до упора в фиксатор так, чтобы он оказался в блокировочном пазу коленчатого вала (головка «на 18»).

Убедиться, что установочная метка 1, рисунок 10-2, на зубчатом шкиве распределительного вала совмещена с меткой на крышке головки цилиндров, а метка 2 на зубчатом шкиве коленчатого вала совмещена с меткой на блоке цилиндров.

1 — установочная метка на шкиве распределительного вала;
2 — установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов). Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов).

Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод «полного открытия выпускного клапана «

Внимание. Отсчет цилиндров ведется от маховика.

1. 4 — порядковый номер цилиндра двигателя; А, В, С — этапы регулировки механизма привода ГРМ.

Провести регулировку зазоров в механизме привода ГРМ в порядке, указанном на рисунке 10-3 (ключ «на 10», плоскогубцы).

А — Установить выпускной клапан цилиндра 1 в положение полного открытия.

В — Проверить зазор впускного клапана цилиндра 3.

С — Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м) (головка «на 10»).

Нанести герметик на резьбу пробки 1, рисунок 10-1, отверстия под фиксатор ВМТ и завернуть пробку.

Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка Torx Е14, удлинитель).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода «массы» к аккумуляторной батарее .

Видео

Видео:РЕГУЛИРОВКА КЛАПАНОВ НА 8МИ КЛАПАННОМ ДВИГАТЕЛЕ РЕНО ЛОГАН, САНДЕРО, КАНГУ, СИМБОЛ, МЕГАН1, СЦЕНИК1Скачать

Регулируем зазоры клапанов на двигателе K7J, K7M Renault

Восьмиклапанные двигатели разработки Рено K7J, K7M устанавливаются на Renault Logan, Renault Sandero, Dacia/Lada Largus и ряд других моделей концерна Renault/Nissan. Регулировка клапанов на двигателе K7J и K7M – важная процедура по поддержанию правильной работы двигателя. Проверить зазоры клапана также не помешает при замене прокладки, если есть течь масла из-под крышки.

Видео:Регулировка клапанов К7М / K7J Логан / Ларгус / СандероСкачать

Когда регулировать клапана Рено Логан K7J и K7M

Для обоих моторов регулировка полагается раз в 30-40 тысяч километров . При условии, что автомобиль эксплуатируется на бензине.

Если двигатель Рено Логан эксплуатируется по большей части на газе, регулировка клапанов производится раз в 15-20 тысяч километров.

Регулировать клапана рекомендуется также в следующих случаях:

1. При разборке и сборке двигателя.
2. Замена распредвала на моторах K7J и K7M.
3. Перегрев двигателя, падение мощности, тяжелый пуск.
4. В двигателе прослушиваются посторонние стуки на горячую.

Стук клапанов на холодную считается нормальным явлением. Однако если не отрегулировать тепловые зазоры клапанов вовремя, ко всем неприятностям может добавиться прогар клапана или днища поршня, что уже попахивает капремонтом.

Видео:КАКИЕ ДОЛЖНЫ БЫТЬ ЗАЗОРЫ КЛАПАНОВ RENAULT LOGAN РЕНО ЛОГАН)через какой пробег регулироватьСкачать

Какие зазоры клапанов K7J и K7M Логан

Рекомендуемые зазоры в клапанных механизмах K7J и K7M составляют:

• 0,10-0,15 мм для впускных клапанов;
• 0,25-0,30 мм для выпускных клапанов .

При эксплуатации на газовом топливе рекомендуется выставлять максимальные зазоры.

Видео:РЕГУЛИРОВКА КЛАПАНОВ 8МИ КЛАПАННОГО ДВИГАТЕЛЯ НА РЕНО. ПОЛНАЯ ВЕРСИЯ. ПЕРЕЗАЛИВ. | #ВидеолекцияСкачать

Как отрегулировать клапана Рено Логан, Сандеро

Двигатель должен быть холодным . Желательно, чтобы окружающая температура составляла не более 25 градусов Цельсия. Для регулировки необходим стандартный набор инструментов и измерительные щупы.

Снимите отрицательную клемму с аккумулятора. Продуйте подкапотное пространство сжатым воздухом, чтобы избавиться от пыли.

При помощи трещотки с головкой на 8 открутите четыре болта крепления корпуса воздушного фильтра. Два находятся спереди и два позади. Демонтируйте корпус фильтра, отсоединив шланг сапуна.

Чтобы исключить попадание в дроссельную заслонку посторонних частиц, накройте ее при помощи чистой ветоши.

Снимите электрический разъем с модуля зажигания, отсоедините четыре высоковольтных кабеля от свечей зажигания. Открутите три болта Т30 крепления модуля зажигания и демонтируйте его.

Внимание! Если модуль зажигания старого образца, то его установка производится с подкладыванием под него высоких шайб или гаек , чтобы исключить появление на нем трещин. Модуль старого образца отличается от нового наличием выпуклой части снизу. На новых модулях эта часть находится сверху и в них подкладывание шайб не потребуется.

Отсоедините крепление жгута проводов, снимите с клапанной крышки трубки и шланги, мешающие ее демонтажу.

Читайте также: Шайба шкива коленвала 2110 16 клапанов

При помощи головки на 8 сорвите 8 болтов крепления клапанной крышки к ГБЦ. Срывать следует поочередно и откручивать постепенно, чтобы не нарушить плоскость крышки и избежать дальнейшего запотевания. Демонтируйте клапанную крышку с головки блока цилиндров.

Поднимите ведущее колесо домкратом и установите 5-ю передачу. Вращайте колесо по ходу движения до совпадения метки на распределительном валу. Метка с буквой «F» должна смотреть вверх и должна совпасть с осью коромысел. Это будет означать верхнюю мертвую точку 1 и 4 цилиндра.

Вставьте регулировочный щуп 0,10 мм между регулировочным болтом и впускным клапаном 1 цилиндра. Щуп должен заходить с легким защемлением. Если это не так, необходимо настроить зазор, отпустив фиксирующую гайку и поворачивая болт в нужном направлении.

После выставления правильного зазора, удерживая болт от проворачивания, затяните фиксирующую гайку. Убедитесь, что зазор соответствует требуемому значению. Повторите процедуру для выпускного клапана.

1. Поверните коленчатый вал на 180 градусов. За это время распределительный вал повернется на 90 градусов и поставит 3-ий цилиндр в верхнюю мертвую точку. Отрегулируйте зазоры на 3-м цилиндре двигателя.
2. Поверните коленчатый вал еще на 180 градусов и настройте зазоры в клапанном механизме 4 цилиндра .
3. Повернув коленчатый вал двигателя еще на 180 градусов , выставите зазоры во 2 цилиндре .

Если коленчатый вал вращается с трудом, вращать его можно накидным ключом за болт шкива, предварительно установив нейтральную передачу. Так проще контролировать метки.

Некоторые для облегчения поворота выкручивают свечи зажигания, чтобы не преодолевать сопротивление, созданное компрессией.

Удалите загрязнения и остатки старого масла с привалочной поверхности ГБЦ и клапанной крышки.

Установите новую прокладку, так как старая к использованию уже непригодна, и установите сверху клапанную крышку. Использование герметиков крайне не рекомендуется.

Оригинальная прокладка имеет каталожный номер 770 147 1719 (производитель Goetze) , ее цена порядка 300-400 гривен на 2021 год

Наживите болты и закрутите от руки до конца. Затем от центра к краю крест-накрест затяните все болты крепления клапанной крышки. Точный порядок затяжки указан на фото. Затягивать крышку необходимо в два прохода с моментом 3-5 Н∙м, затем 10-12 Н∙м.

Произведите сборку всех элементов в обратной последовательности.

Запустите двигатель и убедитесь, что он работает ровно и без посторонних стуков. Желательно прогреть его до рабочей температуры.

Видео:Регулировка клапанов на Renault Logan (8 клапанная)Скачать

Регулируем клапана (Renault Logan) двигателя K7M

Видео:Рено Логан 1.6. Регулировка клапанов. Двигатель К7J.K7M.Скачать

Регулировка теплового зазора клапанов

МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М

Регулировочный зазор на холодном двигателе, мм

Впускные клапаны: 0,10- 0,15 мм Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов)

Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов)

• Затяните требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Нм).

1 — Метод «свободных коромысел»

• Установите клапаны цилиндра 1 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 4.

• Установите клапаны цилиндра 3 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 2.

• Установите клапаны 4-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 1.

• Установите клапаны 2-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 3.

2 — Метод «полного открытия выпускного клапана»

(A) Установите выпускной клапан цилиндра 1 в положение полного открытия.

(B) Проверьте зазор впускного клапана цилиндра 3.

(C) Проверьте зазор выпускного клапана цилиндра 4.

• Повторите операции для других цилиндров в указанном порядке.

Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом

При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.

Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров.

Обязательно зазоры регулируем после ремонта головки блока цилиндров.

Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.

Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4+0,05 мм.

Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу.

Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.

Чтобы замерить зазоры клапанов, снимаем крышку головки цилиндров (смотрим статью про снятие крышки).

Выкручиваем свечи зажигания, чтобы легче было прокручивать коленчатый вал.

Снимаем верхнюю крышку привода ГРМ и устанавливаем верхнюю мертвую точку первого цилиндра в конце такта сжатия (Проверка и замена ремня ГРМ двигателя K7M). Учитываем то, что первый цилиндр находится рядом с маховиком.

Порядок работы цилиндров 1-3-4-2.

Зазоры на этом двигателе регулируются попарно, тесть если установили ВМТ первого цилиндра, то регулируем зазоры на впускном и выпускном клапане первого цилиндра.

Потом проворачиваем коленчатый вал по часовой стрелке на 180˚, и регулируем зазоры в третьем цилиндре и.т.д.

Зазор проверяем плоскими щупами между торцами стержня клапана и регулировочного винта. Щуп должен перемещаться в зазоре с небольшим усилием.

Если величина зазора отличается то ключом на 10 ослабляем затяжку контргайки регулировочного винта, удерживая винт от проворачивания за лыски (можно разводным ключом как на фото)

Затем, вращая регулировочный винт, устанавливаем нужный зазор.

Затягиваем контргайку, удерживая регулировочный винт ключом.

Вновь проверяем зазор и при необходимости повторяем регулировку.

После того как отрегулировали зазоры во всех цилиндрах нужно опять провернуть коленчатый вал и еще раз проверить зазоры.

После регулировки зазоров клапанов собираем все детали в обратной последовательности.

Заводим двигатель и прогреваем.

Прослушиваем работу клапанов. Звук двигателя должен быть ровным, без стуков и затяжек.

Видео:Регулировка клапанов Рено Логан 1.6 - 8 Кл.Скачать

Двигатель Renault K7M

1.6-литровый 8-клапанный двигатель Рено К7М был впервые представлен в далеком 1995 году. Первое время двс выпускался в Испании, пока в 2004 году его сборку не перенесли в Румынию, где он стал основным мотором бюджетных моделей Дачия Логан, Сандеро, Степвей или Лоджи.

Читайте также: Электромагнитный клапан блокиратора демультипликатора volvo fm ошибка

К линейке K-series также относят двс: K4J, K7J, K4M и K9K.

• Характеристики
• Описание
• Расход
• Применение
• Отзывы
• Сервис
• Поломки
• Цены

Видео:Renault Logan 1.6 K7M. Замена ГРМ, регулировка клапанов.Скачать

Регулировка клапанов на Логане

Регулировка клапанов Рено Логан необходима только на 4-х цилиндровых моторах, имеющих 8-клапанную систему ГРМ. Что касается более совершенных двигателей с 16-тью клапанами, в них регулировка клапанов не нужна, ведь эта задача выполняется в автоматическом режиме гидрокомпенсаторами.

В моторах K7J, а также K7M Рено Логан предусмотрена система SOHC 8V. Для стабильной работы таких двигателей требуется периодическая регулировка клапанного механизма. Как выполнить эти мероприятия своими руками? Каков порядок действий? На какие нормы ориентироваться, чтобы отрегулировать клапана Логана с мотором 1.4 литра правильно? Рассмотрим эти моменты подробнее.

Видео:Рено Логан. Регулировка клапанов.Скачать

Технические характеристики двигателя Renault K7M 1.6 литра

Видео:Logan регулировка клапанов на газуСкачать

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

Видео:"ГТ" Регулировка клапанов на дв. K7J, K7M от Renault (Логан, Дастер, Кенго,...и др..) (Подробная).Скачать

Алгоритм регулировки клапанов на Ладе Ларгус

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

Схема клапанного механизма двигателя Лады Ларгус

1. Гайка регулировки зазора.
2. Контргайка.
3. Тарелка.
4. Сухарики.
5. Пружина.
6. Маслосъемный колпачок.
7. Кулачек распредвала.
8. Рокер.
9. А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго. Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Читайте также: Имеют клапаны препятствующие стеканию крови

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля. Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю. Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя.

Видео:Недостатки двигателя Логан. K7M/K7J.Скачать

На какие машины ставится силовой агрегат Рено K7M

Видео:ЗАСТУЧАЛ ПОСЛЕ РЕГУЛИРОВКИ. РЕНО ЛОГАН ТОСкачать

Недостатки, поломки и проблемы двигателя К7М

Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.

Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.

Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.

Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.

К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

Видео:Регулировка клапанов Renault Logan K7M (1,6 8 кл)Скачать

На какие нормы ориентироваться?

Ранее отмечалось, что регулировку (в том числе мотора 1.4 л Логана) желательно производить на «холодную». Перед началом работ желательно отрегулировать ремень ГРМ, если его натяжение оказалось недостаточным.

Чтобы правильно отрегулировать механизм, стоит заблаговременно заглянуть в мануале к автомобилю и посмотреть на нормы зазора, которые рекомендует производитель:

• Клапан впуска — 0,1-0,15 мм.
• Клапан выпуска — 0,25-0,3 мм.

Если производится полная замена деталей, с целью притирки устанавливается зазор в 0,2-0,25 мм.

Видео:РЕГУЛИРОВКА КЛАПАНОВ 8ми КЛАПАННОГО ДВИГАТЕЛЯ | ADJUSTMENT OF VALVES 8 VALVE ENGINEСкачать

Цена двигателя Renault K7M нового и бу

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Видео:Регулировка клапанов на двигателе K7M рено логан 2 и впечатления от воздушного фильтра "Невский".Скачать

Регулировка клапанов двигателя на Renault своими руками

Регулировка клапанов идентичная на моделях Renault Logan, Simbol, Кангу, Sandero, Лада Ларгус 1,4 8V и 1,6 8V (K7M и K7J). Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе.

Разборка двигателя.

Начинать нужно со снятия корпуса воздушного фильтра.

Откручиваем четыре болта крепления.

Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун.

Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна. Отсоединяем броне провода и разъем модуля зажигания.

Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут.

Провода держатся на двух таких хомутах. Точно также разъединяем второй хомут и отводим провода в сторону. Модуль зажигания снимать с крышки не обязательно. Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Перед тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора.

Вначале срываем все болты на клапанной крышке, и после выкручиваем их.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените их. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу.

Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства. Перед этим, обязательно нужно поставить автомобиль на ручник и включить пятую передачу.

Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

Видео:Правильная сборка ГБЦ и регулировка клапанов Renault logan 1.6 8 клапанов.Скачать

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

📹 Видео

Регулировка клапанов на автомобиле Renault logan 1.4lСкачать

ОТВЕТ НА ВОПРОС: "ПРИ ЧЕМ ТУТ ГАЗ?". ЛОГАН НА ГАЗУ ПРОБЕГ 70000КМ ПРОСЕЛИ СЕДЛА КЛАПАНОВ. #ShortСкачать
