Пусковой двигатель ПД-10: характеристики и устройство

Одним из важнейших узлов в конструкции различного рода моторизированной техники представляется система запуска двигателя. От неё напрямую зависит надежность работы, быстрота включения мотора, а значит, его корректная работа. Пускач ПД 10 устанавливается на тракторную технику МТЗ, которая по праву считается самой распространенной.

Видео:Что если, ОТПИЛИТЬ 2 ЦИЛИНДРА и запустить ПОЛОВИНУ ДВИГАТЕЛЯ?Скачать

Как работает пускач

Пусковой двигатель ПД 10 призван обеспечить стабильный запуск мотора тракторов МТЗ, выделяется среди прочих аналогов отличными техническими характеристиками, высокой стабильностью работы. Он представляет собой стандартный пускач, оснащенный одним цилиндром. Его рабочий объем 0,346л, чего вполне достаточно для старта двигателя даже в неблагоприятных условиях. Мощность агрегата при 3,5 тыс. оборотов достигает 10 л.с..

Изучив технические характеристики изделия, следует отметить, что оно относится к двухтактному типу, оснащено кривошипно-камерной продувкой. Работает мотор на бензиновой смеси, качество которой регулируется с помощью карбюратора, что позволяет производить более тонкую настройку двигателя. Принцип работы подобного устройства крайне прост.

Сначала, ПД-10 запускается через стандартный стартер трактора, после чего, он соединяется с основным двигателем транспортного средства. С помощью механизмов, энергия вращения передается редуктора и, впоследствии, коленвал трактора набирает необходимые обороты для стабильной независимой работы. После того, как основной двигатель достиг рабочего состояния, пусковой аналог прекращает свою работу.

Видео:Цилиндр от пускача на Иж Планета. Не то пальтоСкачать

Схема устройства пускового двигателя ПД-10

Пусковой мотор данной марки состоит из целого ряда узлов и представляется сложным техническим агрегатом, предназначенным для обеспечения стабильного старта двигателя трактора МТЗ. Изучая его устройство, можно выделить следующие ключевые элементы конструкции:

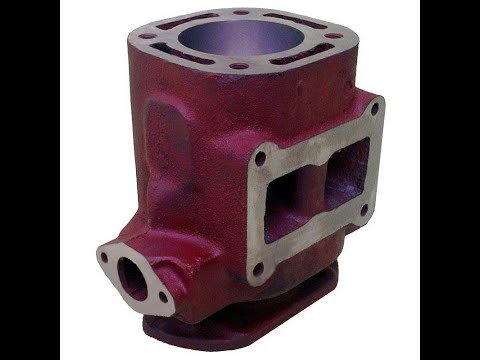

цилиндр. Крепится на картере с помощью гаек. Продувочные каналы, удачно расположенные по касательной к окружности узла, позволяют снизить утечку смеси с выхлопом. Головка цилиндра оснащена запальной свечой;
поршень. Производится из высокопрочного алюминиевого сплава. Его отличительной чертой является сферообразное дно, что позволяет повысить качество очистки цилиндра от отработанного газа. Желая добиться правильного положения поршня, следует разместить его таким образом, чтобы стрелка на его дне, указывала в сторону задней полуоси коленвала;
шатунный механизм. Изготовлен из стали специальной марки, оснащен втулкой из бронзы. Головки механизма неразъемные, а подшипник двухрядный, роликового типа;
шестерни;
коленвал. В качестве его опоры выступают роликовые подшипники, с резиновыми уплотнителями-сальниками. Для того, чтобы выровнять центробежную силу, колена щек оснащены специальными утяжелителями;
система охлаждения агрегата подключена к аналогичной системе основного мотора.

Эти элементы являются ключевыми и принимают наиболее активное участие в работе данного двигателя. В то же время существует множество других составных частей, вроде штифтов, колец, окон и прочих комплектующих.

Видео:Двухцилиндровые двигатели LIFAN (серия 2V). Особенности конструкции, примеры и цены запчастей.Скачать

Обслуживание ПД-10

Как правило, пускач не потребует от владельца много времени для проведения работ по обслуживанию узла. Важно помнить о том, что использование топлива в чистом виде, без предварительной смеси с маслом категорически запрещается, так как это может повлечь повреждение двигателя и последующий выход его из строя.

Для того, чтобы заправить двигатель, потребуется в чистой емкости смешать чистый бензин надлежащего качества и моторное масло, строго соблюдая пропорции 15:1. Необходимо использовать при заправке специальную воронку-фильтр, которая позволит избежать попадания крупных и мелких загрязнений во внутренние узлы агрегата.

По мере использования, следует промывать отстойник бачка для топлива, а также своевременно промывать или заменять воздушный фильтр. Рекомендуется делать это каждые 480 часов использования. Поскольку многие проблемы, возникающие с пускачом, связаны с неудовлетворительной чистотой воздушного фильтра, следует его периодически демонтировать и очищать, придерживаясь следующей инструкции:

Снять защитный колпачок очистителя воздуха и ограничительный механизм.
Снять фильтр.
Промыть его в солярке, после чего, смочить маслом.
Установить фильтр, ограничительный механизм и колпачок.

Необходимо уделять должное внимание и обслуживанию редуктора, работающего в связке с ПД-10. Прежде всего, следует заменять масло после 960 часов работы, а его долив осуществлять каждые 480 часов, по мере необходимости.

С подобной периодичностью следует проверять работоспособность сцепления узла. При эксплуатации, необходимо помнить о том, что время работы пускача не должно быть больше 10 минут, иначе существенно возрастает вероятность его выхода из строя.

Настройка и регулировка

От правильной настройки двигателя, в том числе и ПД 10у, зависят его технические показатели, а также стабильность и эффективность работы. Регулировка устройства осуществляется в несколько этапов, первым из которых принято считать настройку карбюратора.

Читайте также: Гильза цилиндра в компрессорах

Для этого, следует установить длину тяги между заслонкой и регулятором, после чего, отрегулировать работу двигателя на низких оборотах. После этого, приступают к регулировке коленвала, что можно сделать с помощью соответствующей пружины. Чем больше она сжата, тем на более высоких оборотах работает двигатель.

Затем, необходимо приступать к настройке системы зажигания, а последним, заключительным этапом, станет настройка механизма, отвечающего за выключение шестеренки привода.

Видео:Двигатель Лончи Loncin проблемы с чем Вы можете столкнутьсяСкачать

Заключение

ПД-10 можно назвать одним из важнейших узлов, устанавливаемых на тракторы производителя МТЗ. Они обладают необходимыми характеристиками для стабильного запуска двигателя, неприхотливы в обслуживании и уходе. Благодаря этому сочетанию, пускачи серии 10 получили невероятно широкое распространение.

Стартер вместо пускача на ЮМЗ

Установка зажигания на МТЗ

Устройство тормоза МТЗ 82

Технические характеристики Д-240

Технические характеристики двигателя СМД-14

Видео:Трехцилиндровый иж юпитерСкачать

Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт

Надежный и быстрый запуск двигателя — основное требование от системы пуска. Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД 10. Двигатель Д 240 оснащается двумя типами пусковых устройств: карбюраторный бензиновый пускач ПД-10УД мощностью 10 л. с. (7,35 кВт) включающий одноступенчатый редуктор и электрический стартер СТ-212А с электрофакельным подогревателем. Пусковые устройства обоих типов управляются дистанционно из кабины тракториста.

Устройство пускового двигателя ПД 10

К основным комплектующим пускача относятся: система питания, кривошипно-шатунный механизм, редуктор, остов, регулятор, система зажигания, а также индивидуальная система запуска при помощи электрического стартера.

Остов пускового двигателя образуют головка цилиндров, картер и цилиндр. Картер состоит из двух половинок, отцентрованных штифтами и соединенных между собой болтами. В специальных расточках картера установлены подшипники коленвала, смазка к которым подается через каналы. В передней части картера находятся передаточные шестерни защищенные крышкой. В верхней плоскости картера установлен цилиндр. Двойные стенки литого цилиндра образуют рубашку, к которой через патрубок подается вода. На внутреннюю поверхность цилиндра выходят газораспределительные окна. Через впускные окна и впускной канал из карбюратора в картер подается горючая смесь. Два продувочных окна, соединенных вертикальными колодцами с картером, необходимы для продувания и подачи смеси в цилиндр. Впускные окна соединены с патрубком глушителя.

В наклонное боковое отверстие вкручен краник служащий для заправки бензина в цилиндр перед запуском дизеля, а в центральное отверстие головки вкручена свеча зажигания СН 200.

Схема устройства ПД 10: 1 — головка; 2 — заливной краник; 3 — искровая зажигательная свеча; 4 — цилиндр; 5 — поршень пд 10; 6 — поршневой палец; 7 — шатун; 8 — воздухоочиститель; 9 — карбюратор К 16а; 10 — тяга регулятора; 11 — рычаг регулятора; 12 — регулятор; 13 — промежуточная шестерня; 14 — картер; 15 — коленчатый вал; 16 — кривошипный палец; 17 — кожух маховика; 18 — маховик; 19 — стартер; 20 — глушитель.

Принцип действия

Пускач ПД 10 трактора МТЗ 82 по своему принципу действия является двухтактным одноцилиндровым карбюраторным бензиновым двигателем. Рабочий процесс данного агрегата аналогичен большинству подобных двигателей и происходит следующим образом.

Поршень, перемещаясь от нижней мертвой точки к верхней, сначала перекрывает продувочное окно, а затем впускное и начинает сдавливать поступившую до этого горючую смесь в цилиндр. Одновременно создается разрежение в кривошипной камере и когда юбка поршня откроет впускное окно, то через него в кривошипную камеру из карбюратора засасывается горючая смесь. При нахождении поршня ближе к верхней мертвой точки, сжатая горючая смесь воспламеняется от искры свечи.

Кривошипно-шатунный механизм пускового двигателя состоит из разъемного коленвала, поршня, шатуна и поршневого пальца. Коленвал состоит из двух щек, двух полуосей и кривошипного пальца. Все детали комплектуются по размерным группам. Головки шатуна двигателя неразъемные. Шатун соединяется с кривошипным пальцем во время сборки коленвала. В качестве шатунного подшипника применяются два ряда роликов, размещенных между внутренней поверхностью нижней головки шатуна с радиальным зазором 0,008-0,020 миллиметров и кривошипным пальцем. Для смазывания подшипников применяется масло, поступающее по прорезям и отверстиям в нижней и верхней головках шатуна. Поршень пускача изготовлен из алюминиевого сплава и имеет два компрессионных кольца.

Система питания состоит из карбюратора, топливного бачка с фильтром, воздушного патрубка, топливопровода и воздухоочистителя.

В качестве топлива применяется горючая смесь состоящая из бензина и моторного масла в соотношении 15 к 1. Масло добавляемое в рабочую смесь одновременно служит для смазки деталей пускового двигателя.

Читайте также: Семена свекла цилиндра улучшенная

Технические характеристики

Тип двигателя	двухтактный, одноцилиндровый, с кривошипно-камерной продувкой
Способ образования рабочей смеси	карбюраторный
Количество цилиндров	1
Рабочий объем, л	0,346
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Степень сжатия	7,5
Максимальный крутиящий момент, Н/м (кгс/м)	25 (2,55)

Карбюратор пускового двигателя ПД 10

На пускаче трактора МТЗ 82 применяется однокамерный горизонтальный беспоплавковый карбюратор К 16 или аналогичный. Подача топлива к жиклера в данном карбюраторе контролируется диафрагмой. Во внутренней части корпуса находятся дроссельная и воздушная заслонки, а также диффузор — основная составная часть корпуса. Воздушная заслонка управляется вручную из кабины трактора. Дроссельная заслонка управляется автоматически при помощи тяги от центробежного регулятора или вручную из кабины. Главная дозирующая система включает в себя жиклер-распылитель, седло клапана и пластинчатый клапан.

Система холостого хода состоит из топливного жиклера холостого хода, клапан холостого хода, регулировочного винта, двух отверстий в стенке смесительной камеры и воздушного канала. Карбюратор пускача оснащен дополнительным устройством, которое облегчает запуск пускового двигателя — механизм принудительного открывания топливного клапана, состоящий из подпружиненной кнопки.

Обслуживание карбюратора заключается в поддержании его чистоты, своевременной промывки и очистке. Каждые 960 часов эксплуатации выкручивайте штуцер подачи топлива, при этом не разбирая его, и промывайте его от грязи потоком керосина или бензина. При обильном загрязнении демонтируйте сетку из штуцера и промойте ее. Сам штуцер продуйте сжатым воздухом. При сезонном техническом обслуживании рекомендуется снимать карбюратор и тащтельно промывать его от скопившейся грязи.

Схема карбюратора: 1 — воздушная заслонка; 2 — диффузор; 3 — дроссельная заслонка; 4 — штуцер подвода топлива; 5 — пружина топливного клапана; 6 — жиклер-распылитель; 7 — клапан; 8 — седло клапана; 9 — крышка корпуса; 10 — диафрагма; 11 — балансировочное отверстие; 12 — кнопка утопителя; 13 — клапан холостого хода; 14 — отверстие холостого хода; 15 — топливный жиклер холостого хода; 16 — регулировочный винт холостого хода; 17 — воздушный канал холостого хода; 18 — топливный канал; 19 — седло топливного канала; 20 — топливный фильтр.

Регулировка карбюратора К 16

Регулировка необходима при нарушении функционирования дозирующих систем. Состав рабочей смеси, подготавливаемой в карбюраторе, при работе пускача на холостом ходу на минимальных оборотах, регулируется при помощи регулировочного винта. При выкручивании винта смесь обогащается, при закручивании — обедняется. Минимальные устойчивые обороты на холостом ходу регулируются путем изменения степени закрытия заслонки при помощи упорного винта рычага дроссельной заслонки. Заверните винт до упора и отверните его на 2,5 оборота. После чего заведите пускач и при помощи упорного винта дроссельной заслонки установите минимальную устойчивую частоту вращения коленвала. Далее, откручивая или закручивая винт, отрегулируйте максимальную частоту вращения на холостом ходу. При полной нагрузке частота вращения коленвала пускового двигателя должна составлять 3200 об/мин и 4200 об/мин при холостом ходе. Минимальная устойчивая частота вращения не должна быть меньше 1300 оборотов в минуту.

Регулировка частоты вращения коленчатого вала пускового двигателя

Регулировку частоты вращения рекомендуется проводить опытному механику. Частота вращения коленвала пускового двигателя регулируется следующим образом.

1. Снимите стартер и кожух маховика для того, чтобы измерить частоту вращения используя тахометр на задней полуоси коленвала.
2. проверьте правильность подсоединения тяги к дроссельной заслонке и регулятору. Шаровые пальцы головок рычагов не должны соприкасаться со стенками соединительной муфты. Между ними должен присутствовать небольшой зазор. Сильное затягивание пружины и неверное положение шаровых пальцев уменьшают чувствительность регулятора. Длина тяги регулируется таким образом, чтобы дроссельная заслонка могла полностью закрываться и открываться. В худшем случае, пусковой двигатель будет развивать повышенные обороты на холостом ходу или недостаточные при максимальной нагрузке.
3. Прогрейте пускач на холостом ходу и отрегулируйте минимальную устойчивую частоту вращения на холостом ходу.

Регулятор ПД 10

На пускаче трактора МТЗ 82 применяется однорежимный регулятор центробежного типа, служащий для контроля частоты вращения коленчатого вала.

Шестерня коленвала пускового двигателя посредством промежуточной шестерни приводит во вращение шестерню привода регулятора. В пазах ведущего диска, накрученного на валик, установлены три стальных шарика, которые прижимаются к плоскости опорного диска конической поверхностью подвижного диска. Вращаясь одновременно с ведущим диском, шарики имеют возможность передвигаться под влиянием центробежных сил в радиальном направлении. Подвижный диск свободно смонтирован на валике регулятора и при помощи рычага все время прижимается к шарикам пружины. При увеличении числа оборотов коленчатого вала пускового двигателя под влиянием центробежных сил шарики расходятся, в следствии чего подвижный диск передвигается, перемещая наружный рычаг регулятора, который при помощи тяги прикрывает дроссельную заслонку карбюратора К 16. В данном случае уменьшается число оборотов коленвала и подвижный диск передвигается в обратном направлении. При открытии дроссельной заслонки карбюратора — обороты коленчатого вала увеличиваются. Данным образом контролируются обороты коленчатого вала в определенном диапазоне.

Читайте также: P0261 низкий показатель цепи форсунки 1 цилиндра

Редуктор пускового двигателя ПД 10

Редуктор служит для передачи вращения от коленвала пускового двигателя к коленчатому валу двигателя в момент его запуска. Передаточное число между коленвалом двигателя Д 240 и коленчатым валом пускача — 16,8, отсюда, при номинальных оборотах вала пускового двигателя (3500 оборотов/мин.) частота вращения двигателя составляет 210 оборотов в минуту.

Редуктор состоит из вала, вращающегося в двух шарикоподшипниках; фрикционного сцепления; механизма включения и муфты свободного хода. Шестерня сцепления, находящаяся в постоянном зацеплении с промежуточной шестерней пускача, свободно вращается на валу. К шестерне приклепан ведущий барабан муфты, оснащенный четырьмя выступами, входящие в пазы ведущих дисков муфты. Выступы ведомых дисков вставлены в пазы специальной обоймы муфты свободного хода. В результате, при вращении ведомых дисков одновременно вращается обойма муфты. На внутренней поверхности обоймы предусмотрены четыре фасонных паза, в каждом из которых находится цилиндрический ролик. Пазы в обойме сконструированы таким образом, чтоб при включении сцепления, в тот момент, когда втулка начинает вращаться, ролики перемещаются по профильному пазу и блокируют обойму на валу редуктора. Данным образом передается вращение от пускача к валу редуктора и одновременно — шестерне включения, которая зацепляется с венцом маховика дизеля и, соответственно, передает вращение коленвалу двигателя. Для ввода шестерни в зацепление с маховиком применяется рычаг, соединенный при помощи системы тяг с рычагом муфты включения. Сцепление включается при помощи рычага.

Схема редуктора: 1.Пробка 2.Прокладка 3.Корпус 4.Шестерня 5.Пружина 6.Пружина 7.Толкатель муфты 8.Шайба 9.Направляющая толкателя 10.Проволока контроля 11.Болт 12.Защелка муфты 13.Винт 14.Шплинт 15.Ось защелки 16.Пятка муфты 17.Пружина защелки 18.Защелка муфты 19.Кольцо 20.Муфта 21.Болт 22.Шайба 23.Прокладка 24.Гайка 25.Шайба 26.Подшипник 27.Прокладка 28.Сальник 29.Крышка сальника 30.Втулка 31.Вал 32.Линейка масломерная 33.Прокладка 34.Крышка 35.Шайба 36.Болт 37.Заглушка 38.Втулка 39.Шестерня 40.Ось 41.Шестерня 42.Штифт 43.Шплинт 44.Вал вилки 45.Шарик 46.Пружина 47.Вилка 48.Заглушка 49.Ось 50.Болт.

Установка магнето и зажигание на ПД 10

Зажигание на пускаче устанавливается на заводе и его регулировка во время эксплуатации не требуется. В том случае, если магнето снималось с пускового двигателя, необходимо выполнить следующие шаги для его правильной установки:

1. отсоедините провод от свечи и выкрутите ее;
2. вставьте через свечное отверстие чистый стержень и, проворачивая коленвал пускача по часовой стрелке, установите поршень в верхнюю мертвую точку;
3. установить поршень на 5-6 мм ниже верхней мертвой точки путем проворачивания коленвала в противоположную сторону;
4. снимите крышку прерывателя и установить валик в положение начала разрыва контактов прерывателя. В данном положении введите выступ полумуфты магнето в пазы шестерни привода и закрепите магнето;
5. установите крышку магнето и свечу обратно и подсоедините провод к свече. После каждых 960 часов работы двгателя рекомендуется очищать свечу зажигания от нагара и контролировать зазор между электродами. Зазор между электродами в свече зажигания должен составлять 0,60-0,75 мм.

Регулировка и ремонт пускача ПД-10

Обслуживание пускового двигателя и редуктора заключается в следующих действиях. В топливный бачок заливается горючая смесь на основе бензина и моторного масла в соотношении 15 к 1. Бензин с маслом смешивается в чистой емкости и потом при помощи воронки оснащенной фильтром заливается в бачок. Не допускается использование чистого бензина или бензина с малым содержанием масла, так как это приведет к нарушению смазывания трущихся механизмов пускового двигателя. Время от времени промывайте отстойник топливного бака. После каждые 480 часов эксплуатации промывайте фильтр воздухоочистителя пускача. Для этого необходимо снять колпак воздухоочистителя и ограничитель; демонтировать и промыть в солярке фильтрующий элемент и смочить его маслом.

Обслуживание редуктора заключается в проверке и замене масла, а также проведении необходимых регулировок механизма дистанционного управления. Каждые 480 часов работы проверяйте уровень масла в корпусе редуктора, а через 960 часов проводите замену масла. Каждые 960 часов проверяйте регулировку сцепления редуктора. Время непрерывной работы пускового двигателя под нагрузкой не должно превышать десяти минут.
