Двигатель ваз 21179 блок цилиндров

АвтоВАЗ впервые разработал и внедрил в производство силовой агрегат с регулятором фаз газораспределения. Созданный мотор считался самым совершенным среди аналогов своего класса. К сожалению, не долго.

Видео:Новый Двигатель ВАЗ 1,8 EVO. Стоит ли брать LADA Vesta c этим мотором? Рассказываю как механикСкачать

Описание

Созданный и запущенный в производство в 2016 году двигатель ВАЗ-21179 существенно отличался от своих предшественников. В первую очередь увеличенным рабочим объемом. Значительные изменения получили элементы шатунно-поршневой группы, ГРМ, системы смазки и охлаждения.

Ваз-21179 представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 1,8 литра, мощностью 122-145 л. с и крутящим моментом 170-184 Нм.

Устанавливался на автомобили ВАЗ:

• Лада Веста 2180 и СВ 2181 (2016-2021);
• Лада Веста Кросс 2180 (2018-2021);
• Лада Веста Спорт 2180 (2018-2021);
• Лада Х-рей (2015-2021);
• Лада Х-рей Кросс (2018-2021).

Дополнительно планировалась установка этого двигателя на другие модели ВАЗ (Ларгус, Калина-2, Гранта и Лада 4х4 NG), но реализации проекты не получили.

Блок цилиндров традиционно изготовлен из чугуна. Основой разработки послужил блок от ВАЗ-21126. Доработки заключались в изготовлении дополнительного маслоканала для смазки регулятора фаз газораспределения, улучшения охлаждения межцилиндровых перемычек и изменении крепления кронштейна правой опоры ДВС.

Претерпел изменения коленвал мотора. Радиус кривошипа увеличен до 42 мм вместо прежних 37,8, что сказалось на ходе поршня. Теперь он стал 84 мм (был 75,6). Для снижения трения диаметр шатунных шеек уменьшен на четыре миллиметра.

Смазка коренных вкладышей стала производиться по новой схеме.

Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное (с хромовым покрытием).

Шатуны укороченные, взаимозаменяемые. Поставляются из Индии.

Значительные доработки получила головка блока цилиндров. Распредвалы (2 шт.) – составной конструктивной разработки. Кулачки прессованные (порошковая металлургия). На впускном распредвале смонтирован регулятор фаз газораспределения (фазовращатель). Головка устанавливается на металлическую прокладку.

Также доработан модуль впуска – вместо ДМРВ установлены датчики температуры и абсолютного давления. Кроме этого из конструкции удален дополнительный ресивер с системой изменения длины воздушного тракта.

В системе охлаждения используется помпа корейского производителя (GMB). В целом охлаждение двигателя стало более эффективным.

Система смазки несколько увеличена в объеме, имеет маслонасос повышенной производительности (как и водяной – от GMB). Картер алюминиевый, литой.

Более полный перечень изменений представлен на рисунке.

Привод ГРМ ременный. Ресурс службы, определенный производителем, составляет 180 тыс. км. Необходимо помнить, что при обрыве ремня привода встреча клапанов с поршнем неизбежна. Результат предсказуем – изогнутые клапана и разрушенный поршень.

Несмотря на инновационные решения при проектировании ДВС конечный результат оказался далеким от задуманного, тем более от идеала.

Основная «болезнь» мотора – масложор. Отмечались случаи, когда он превышал 3 л. на 1000 км. пробега. Моторостроители ВАЗа неоднократно пытались решить эту проблему, но попытки успехом не увенчались.

Специалисты связывают увеличенный расход масла с конструктивными просчетами при разработке силового агрегата.

Во-первых, высота блока цилиндров осталась прежней, но шатуны были укорочены. В результате такого решения возросла скорость движения поршней с одновременным увеличением нагрузки.

Во-вторых, качество клапанов очень низкое (их поставка осуществляется из Китая).

В-третьих, в результате недоработки производителя имеются ошибки в неправильно спроектированной схеме смазки узла коленвал-коренной вкладыш (канавка на вкладыше менее 180֯, а в бугелях ответных проточек вообще нет).

Дополнительно сюда можно отнести низкое качество контроля при сборке двигателя (имеются случаи увеличенных зазоров в ЦПГ).

Проблема масложора устраняется расточкой блока под очередной ремонтный размер с заменой поршней и колец. Другими словами, двигателю необходимо сделать полный капитальный ремонт независимо от его пробега.

Видео:Какой ресурс двигателя ВАЗ 21179 (1.8л., 122л.с.)Скачать

Технические характеристики

Читайте также: Расточка блока цилиндров фиат

Видео:НОВЫЙ МОТОР! Лада Веста 1.8 EVO без масложора / Двигатель ВАЗ-21179 и вариаторСкачать

Надежность, слабые места, ремонтопригодность

Надежность

Вопрос надежности ВАЗ-21179 всегда вызывал споры среди автовладельцев. К общему мнению прийти не удалось.

Производителем было сделано несколько попыток увеличения надежности ДВС. К ожидаемому результату они, к сожалению, не привели. Как отмечалось, основной бедой данного мотора являлся высокий расход масла. Основными путями решения этой проблемы были выбраны:

• изменение калибровки регулятора фаз газораспределения;
• обращение к поставщикам клапанов по вопросу повышения качества поставляемой продукции;
• изменение технологии изготовления маслосъемных колпачков;
• замена масла 5W30 на более вязкое;
• изменение конструкции маслоотражателя.

Работа в этих направлениях проведена огромная, но результата практически не дала. Об этом пишут автолюбители в своих комментариях на форумах. Так, Xotab_555 отмечает, что «…не решил пока АвтоВАЗ проблему с расходом масла… Он оказался 900 гр на 1000 км». И такие отзывы не единичны.

В то же время отмечается, что некоторые двигатели отходили по 300-350 тыс. км без поломок и отклонений в вопросах расхода масла. Но, судя по отзывам, это касается той части моторов, которым был сделан капитальный ремонт с заменой поршневой группы и расточкой цилиндров.

Общий вывод не утешительный – надежность мотора ВАЗ-21179 крайне низкая.

Слабые места

Их не так уж и много, но они значительные. О повышенном расходе масла уже говорилось. В системе смазки часто возникает еще одна неприятность – заклинивание редукционного клапана масляного насоса в открытом положении.

Основная причина явления – загрязнение рабочей поверхности продуктами сгорания и использование загрязненного масла.

Подтеки масла через уплотнители. Устраняются путем замены сальников или прокладок. Иногда достаточно просто чуть сильнее затянуть их крепление.

Возникновение стуков на непрогретом двигателе. В большинстве случаев «авторами» являются гидрокомпенсаторы. Это не смертельно, но сделать диагностику мотора на профильном СТО в таком случае лишним не будет – причин появления стуков множество.

Электрика агрегата так же вызывает множество нареканий. Особенно «достает» регулярное появление на приборной панели значка «Check Engine». Зачастую, немедленная компьютерная диагностика двигателя в этом случае никаких отклонений в работе систем двигателя не обнаруживает.

Низкое качество поставляемых для сборки деталей импортерами, особенно из Китая.

Остальные неисправности, иногда возникающие в агрегате, не критичны.

Ремонтопригодность

Приобретение запчастей для ремонта сложности не вызывает. Главное – не нарваться на откровенную подделку. А вот с самим ремонтом могут возникнуть проблемы. Дело в том, что ВАЗ-21179 не адаптирован к условиям гаражного восстановления.

Например, для того, чтобы поменять ремень привода ГРМ, придется разобрать половину двигателя. Но и это еще не все. На шкивах нет меток положения коленвала. Для фиксации положения коленчатого вала и распредвалов применяется специальное оборудование, которого в гаражах, как правило, нет.

Имеется очень много нюансов при сборке двигателя после замены деталей, которые необходимо знать и выдерживать. В противном случае двигатель придется ремонтировать снова. Например, при установке коленчатого вала упорные полукольца устанавливаются в строго определенном порядке. При этом сталеалюминевое и металлокерамическое также должны встать на свои места.

Общий вывод единственный – ремонтопригодность двигателя удовлетворительная, но в гаражных условиях ВАЗ-21179 не ремонтируется.

Перед началом восстановительных работ не лишним станет рассмотреть вариант приобретения контрактного ДВС. В некоторых случаях это более выгодней, чем проводить капитальный ремонт мотора в полном объеме.

Таким образом, двигатель ВАЗ-21179 оказался «сырым» и недоработанным, что привело к снятию его с производства в 2021 году.

Видео:Видеообзор блока 21176 для двигателя ВАЗ 21179Скачать

Силовой агрегат ВАЗ-21179 – лидер линейки Lada

Двигатель ВАЗ-21179 – это мотор, в котором АвтоВАЗ многое сделал впервые, это хороший шаг вперёд в разработке концерном собственных ДВС. Уже только по одной этой причине данный силовой агрегат заслуживает описания более подробного, чем в инструкциях по эксплуатации автомобилей, которые им комплектуются. Кроме того, при покупке автомобиля, среди версий оснащения ДВС которого имеется и ВАЗ-21179, сделать правильный выбор будет легче с более глубокими знаниями характеристик этого мотора.

Рассмотрим подробнее ВАЗ-21179, разбив обзор на разделы:

1. Технические характеристики агрегата.
2. Особенности конструкции и отдельных узлов.
3. Экология.
4. Тюнинг.
5. Применение.

Видео:Линейка моторов Lada Vesta: 21129, 21179, 21179-77, H4m.Скачать

Технические характеристики ВАЗ-21179

Бензиновый 4-цилиндровый рядного исполнения двигатель с обозначением ВАЗ-21179 объёмом 1,8 (1774) л разработан на базе силового агрегата ВАЗ-21127 и имеет мощность в 122 л. с. Прироста в объёме, а следовательно, и в мощности, добились увеличением рабочего хода поршней в цилиндрах при сохранении их диаметра – путём изменения профиля кривошипа коленчатого вала.

Читайте также: Замена пыльника заднего тормозного цилиндра форд мондео

Под клапанной крышкой расположены два распределительных вала, цилиндры снабжены четырьмя клапанами каждый, принцип подачи топлива — распределённый впрыск, тип привода газораспределительного механизма (ГРМ) – зубчатый ремень, ресурс которого составляет 180 тыс. км.

Штатно используемое топливо – неэтилированный бензин АИ-95, но внесение АвтоВАЗом дополнительных настроек в электронику позволяет использовать в автомобилях с ВАЗ-21179 в качестве альтернативного топлива АИ-92.

По уровню токсичности двигатель отвечает требованиям норм Евро 5, в конструкции ДВС предусмотрен каталитический нейтрализатор.

Для наглядности сведём остальные технические характеристики ВАЗ-21179 в таблицу.

Видео:головка блока xray vesta 21179 адаптация под валы, доработка и тюнингСкачать

Особенности конструкции и отдельных узлов

ВАЗ-21179 – первый построенный АвтоВАЗом двигатель объёмом 1,8 л. Несмотря на внешнее сходство с базовыми агрегатами ВАЗ-21127/-21129 объёмом 1,6 л, это новинка, причём собственной разработки.

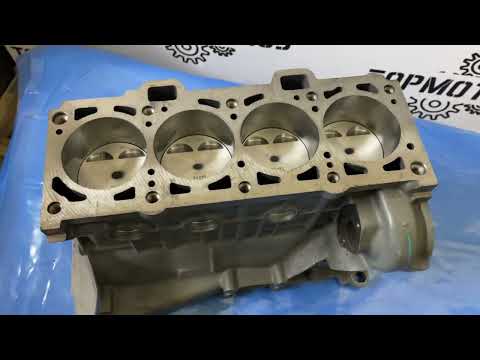

Блок цилиндров

Блок цилиндров мотора 21179 традиционно для АвтоВАЗА выполнен из чугуна.

При внимательном рассмотрении внутреннего устройства блока обнаруживается наличие следующих новшеств:

• в системе охлаждения – дополнительных каналов оригинального сечения между вторым и третьим цилиндрами;
• в системе смазки – дополнительного, сообщающегося с основным, маслоканала между первыми двумя цилиндрами.

Назначение дополнительных каналов:

• в системе охлаждения – повышение эффективности системы с целью увеличения ресурса поршневых колец, имевших высокий износ из-за перегрева межцилиндровых стенок;
• в системе смазки – подвод масла в головке блока цилиндров к регулятору автоматического фазораспределения, фазовращателю (управляющему клапану системы VVT).

Наружное отличие блока цилиндров от базового предшественника – номерная площадка расположена в том месте, где наносится номер двигателя при его продольном расположении – на левом боку – представители АвтоВАЗа не скрывают своих планов по установке ВАЗ-21179 на полноприводную Lada Niva.

Прокладка между блоком цилиндров и головкой блока

В двигателе ВАЗ-21179 металлическая прокладка между блоком и головкой блока цилиндров применена не впервые. Использование металлических прокладок в данном случае более чем оправдано – в них отсутствует металлическая окантовка вокруг отверстий для цилиндров, являющаяся возвышением над основной плоскостью прокладки и так называемым «коленом», через которое вынужденно «гнут» цилиндры и головку блока при затяжке болтов. В результате таких деформаций поршень движется в цилиндре, геометрия стенок которого искажена, что приводит к неравномерному трению и износу контактирующих поверхностей.

Кроме того, отверстия под каналы в металлических прокладках при изготовлении центруются по совмещаемым деталям, так как от качества их исполнения зависит скорость движения охлаждающей жидкости и масла в двигателе.

Головка блока цилиндров и её привязка к системе ГРМ

Данный узел выполнен из алюминия и внешне не отличается от головки базового 16-клапанного ДВС.

Однако отличие есть, и оно значительно – в головке блока цилиндров ВАЗ-21179 устроена система добавочных маслоканалов к управляющему клапану фазовращателя, берущая начало от дополнительной точки подвода масла из блока между первыми двумя цилиндрами. В данном случае клапан выполняет роль соленоида, регулирующего поступление смазки в камеры системы VVT.

В системе смазки применено ещё одно усовершенствование – в опоре впускного распредвала, которую пришлось для этого расширить, устроены два приёмных канала масла и один выпускной. Эти каналы через электроклапан определённым образом соединены с камерами фазовращателя, который поворачивается под их воздействием. Проблема возможной утечки масла через сальники распределительных валов решена устройством сливных отверстий в передних опорах.

Следует заметить, что систему автоматического регулирования фаз газораспределения в конструкции двигателя АвтоВАЗ применил впервые и, без сомнения, успешно – ВАЗ-21179 работает ровно во всём диапазоне величин оборотов. В разработке конструкции головки блока цилиндров и калибровке мотора принимали участие и инженеры компании Ricardo (Великобритания), специализирующейся на решении задач автоматического регулирования фаз газораспределения и оптимизации систем охлаждения и смазки.

Диапазон регулировки фаз газораспределения ВАЗ-21179 составляет 30 градусов в обе стороны, что с запасом перекрывает все потребности двигателя в работе.

Распределительные валы

В ДВС ВАЗ-21179 применён облегчённый на 40% распредвал корейского производства – деталь новейшей конструкции, представляющая собой стальную трубу с приваренными наконечниками и изготовленными методом прессования металлопорошка «кулачками». Прогрессивность конструкции заключается в возможности сбора различных вариантов профиля распредвала и ориентации ГРМ на решение многих задач.

Читайте также: Губчатые кости имеют вид цилиндров

На передней шейке распредвала находится фазовращатель, в связи с чем её размер, как и размер опоры под ней, увеличен до необходимой величины.

Коленчатый вал

Коленвал ВАЗ-21179, как и головка блока цилиндров, значительно усовершенствован. Кроме изменённого под ход поршней в 84 мм профиля кривошипа, вал при сохранённых размерах коренных шеек имеет уменьшенный с 47,8 мм до 43 мм диаметр шатунных – уменьшение диаметра влечёт уменьшение длины окружности и, как следствие, снижает потери на трение.

Чтобы избавить коленвал от скоплений стружки в масляных каналах, перекрываемых заглушками, вместо них использовали просверленные по принципу «из шейки в шейку» диагональные отверстия. Такое техническое решение вопроса смазки детали менее трудоёмко в исполнении и упрощает технологическую очистку масляных направляющих.

Вкладыши коленвала

В комплекте коренных вкладышей интерес представляет верхний, имеющий канавку переменного сечения. В области стыковки половинок глубина канавки верхнего вкладыша сведена на нет – таким способом расход масла в этой зоне минимизировали, чтобы поднять его давление перед фазовращателем.

Шатунные вкладыши имеют овальную форму. Обусловлено это тем, что геометрия нижней головки шатуна под воздействием осевой нагрузки изменяется, и форма вкладыша нейтрализует эти изменения.

Коренные и шатунные вкладыши по размерности разделены на 3 класса, маркируемые цветом. Производитель штатных вкладышей – заволжский производитель «Дайдо Металл Русь».

Поршни

В силовом агрегате ВАЗ-21179 применена облегчённая шатунно-поршневая группа корпорации Federal-Mogul, имеющей завод в Тольятти. Шатуны поршней выполнены в одном весовом классе и потому не нуждаются в подборе по весу – все они взаимозаменяемы.

Применённые поршни отличаются от используемых на ДВС объёмом 1,6 л увеличенной на 1,3 мм компрессионной высотой. Сделано это с целью снижения рабочей температуры в районе верхнего компрессионного кольца, которое в результате конструктивных изменений было смещено вниз.

На поршневой юбке появилась зона замера основного диаметра, чтобы исключить из результата слой напыления из графита. Компрессионные кольца не отличаются от применяющихся на моторах объёмом 1,6 л, а вот маслосъёмное кольцо – нового образца, хромированное, запланированное к применению и в ВАЗ-21127.

Масляный насос

ДВС ВАЗ-21179 укомплектован масляным насосом производства корейской компании GMB. При конструировании силового агрегата выбор был сделан в пользу маслонасоса повышенной производительности вынужденно, так как в конструкции мотора присутствует дополнительный потребитель масла – фазовращатель, для корректной работы которого нужен потенциал давления смазывающей жидкости. С той же целью создания запаса давления в масляной системе объём масла в двигателе с 3,5 л увеличен до 4,4 л.

Водяной насос

Помпа ВАЗ-21179 производится той же корейской компанией GMB. Водяной насос обеспечен добротными подшипниками, качественными уплотнениями и также имеет усиленные характеристики, так как, увеличивая мощность двигателя, неизбежно приходится совершенствовать и систему его охлаждения.

Видео:Разобрал мотор LADA VESTA 1,8 л: Из чего сделан топовый мотор ВАЗ!Скачать

Экология

ДВС ВАЗ-21179 отвечает международным требованиям экологичности Euro 5. Об этом, в частности, свидетельствуют короткие каналы газоприёмника, позволяющие максимально быстро прогреть каталитический нейтрализатор, действие которого эффективно только после прогрева.

На сегодняшний день инженеры АвтоВАЗа работают над повышением экологичности этого перспективного мотора с целью соответствия нормам класса Euro 6, которые начнут действовать в Европе с 2020 г.

Видео:Новый мотор ВАЗ 21179 EVO Веста NG 1.8. Полный список доработокСкачать

Тюнинг

При штатной мощности в 122 л. с. конструкция двигателя ВАЗ-21179 допускает производство тюнинга – увеличения мощности до 150 л. с. без ущерба для ресурса ДВС, к примеру, за счёт установки распределительных валов другой компоновки.

Следует помнить, что самостоятельное внесение изменений в конструкцию ДВС чревато как минимум потерей гарантийного обслуживания, как максимум – дорогостоящим ремонтом силового агрегата.

Видео:Двигатель ВАЗ-21179 (1,8 л): обслуживание и ремонтСкачать

Применение

Мотором ВАЗ-21179 сначала оснащали только переднеприводные кроссоверы Lada Xray, затем его стали устанавливать и на седан Lada Vesta. Популярность ДВС продолжает расти вместе с его востребованностью – выше уже говорилось о планах АвтоВАЗа по комплектации этим мотором полноприводной Lada Niva. Не исключено, что и ожидаемая полноприводная версия Lada XRay получит этот соответствующий классу «кроссовер» двигатель, который будет вполне уместен и на Largus, Kalina и Granta.

Как заявляют разработчики ВАЗ-21179, в этом двигателе они совместили очень многие свои технические задумки, но при этом – далеко не все. Так что, перспективы самые радужные, на подходе ждущий внедрения ВАЗ-21238 — тот же ВАЗ-21179, но с двумя фазовращателями, которые серьёзно изменят характеристики мотора, причём – в лучшую сторону.
