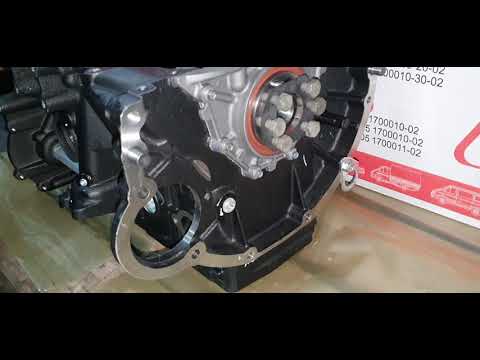

Двигатель змз 405 блок цилиндров

ЗМЗ-405 — двигатель, который ставится на различные машины, включая «Газель», «Соболь», ГАЗ-31105, ГАЗ-3102 и т.д. Купить двигатель ЗМЗ сегодня не трудно, ведь он пользуется большой популярностью благодаря высокой надежности, простоте в эксплуатации.

Двигатель 405 производился известным ЗМЗ и хорошо себя зарекомендовал в качестве агрегата, подходящего для применения в наших климатических зонах. Нужно отметить, что он был разработан на базе двигателя ЗМЗ-406 и, по сути, представляет его модифицированную версию. При этом большинство узлов и деталей унифицированы. Это особенно удобно при ремонте ЗМЗ-405 и приобретении запчастей для данной модели ДВС.

Обзор технических характеристик двигателя ЗМЗ-405

Двигатели ЗМЗ-405 предназначены для установки на грузовые автомобили ГАЗ-3302 Газель Бизнес полной массой до 3500 кг и на автомобили ГАЗ-2752 Соболь полной массой до 2980 кг, выпускаемых ОАО «ГАЗ».
Двигатели удовлетворяют нормам по токсичности «Euro 3» и имеют повышенную надежность и хороший ресурс.

Двигатели выпускаются в климатическом исполнении «У2» (по ГОСТ 15150), предназначенные для эксплуатации в умеренном климате при значениях температуры окружающего воздуха от минус 45 °С до плюс 40 °С и относительной влажности воздуха до 100 % при температуре плюс 25 °С.

Ввиду того, что конструкция двс ЗМЗ-405 постоянно совершенствуется, то отдельные узлы и детали могут несколько отличаться от описанных.

Двигатель ЗМЗ-405 — бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов.

Расположение в моторном отсеке продольное. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива привода вспомогательных агрегатов. Система питания – фазированный распределенный впрыск топлива.

Двигатель ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

Правая и левая опоры через кронштейны крепятся к блоку цилиндров, а задняя – к картеру коробки передач.

Справа на двигателе ЗМЗ-405 (по направлению движения автомобиля) расположены: дроссельный узел, датчик положения дроссельной заслонки, ресивер, впускной трубопровод; датчик температуры воздуха, топливная рампа с форсунками, генератор, стартер, масляный фильтр, привод масляного насоса, кран масляного радиатора, датчик детонации.

Слева расположены: термостат, датчик давления масла и датчик сигнализатора аварийного давления масла, указатель уровня масла, датчик фаз, выпускной коллектор.

Спереди: привод генератора и насоса охлаждающей жидкости – поликлиновым ремнем; привод распределительных валов – двухрядной цепью, датчик положения коленчатого вала.

Сзади: маховик. Сверху: катушки и свечи зажигания.

Рис.1 – Поперечный разрез двигателя ЗМЗ-405

1 – валик привода масляного насоса; 2 – головка цилиндров; 3 – впускная труба; 4 – крышка клапанов; 5 – указатель уровня масла; 6 – выпускной коллектор; 7 – блок цилиндров; 8 – коленчатый вал; 9 – масляный насос; 10 – масляный картер

Рис2. – Левая сторона двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – датчик температуры охлаждающей жидкости системы управления; 2 – датчик сигнализатора перегрева охлаждающей жидкости; 3 – датчик сигнализатора аварийного давления масла; 4 – штуцер подсоединения шланга к расширительному бачку; 5 – штуцер подсоединения вакуумного шланга усилителя тормозов; 6 – разъем датчика положения коленчатого вала; 7 – катушки зажигания; 8 – указатель уровня масла; 9 – датчик фазы; 10 – экран выпускного коллектора; 11 – выпускной коллектор; 12 – задний кронштейн подъема двигателя; 13 – картер сцепления; 14 – пробка слива масла; 15 – место подсоединения штуцера шланга слива масла из радиатора; 16 – кронштейн левой опоры двигателя; 17 – пробка слива охлаждающей жидкости

Рис.3 – Вид двс ЗМЗ-405 спереди

1 – шкив-демпфер коленчатого вала; 2 – датчик положения коленчатого вала; 3 – автоматическое натяжное устройство; 4 – генератор; 5 – топливная магистраль с форсунками; 6 – штуцер подсоединения шлага от адсорбера; 7 – дроссельный модуль с электроприводом; 8 – шланг малой ветви вентиляции картера; 9 – трубка основной ветви вентиляции картера; 10 – крышка маслоналивного патрубка; 11 – крышка клапанов; 12 – патрубок отвода охлаждающей жидкости в радиатор; 13 – ремень привода агрегатов; 14 – патрубок подвода охлаждающей жидкости из радиатора; 15 – водяной насос с электромагнитной муфтой; 16 – точка крепления провода «–» от кузова автомобиля; 17 – масляный картер

Рис.4 – Правая сторона двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – патрубок отвода охлаждающей жидкости в отопитель; 2 – патрубок подвода охлаждающей жидкости из отопителя; 3 – датчик детонации; 4 – точка крепления провода «–» КМПСУД и провода «–» с кузова автомобиля; 5 – крышка привода масляного насоса; 6 – ресивер; 7 – впускная труба; 8 – точка крепления провода «–» КМПСУД; 9 – крышка верхнего гидронатяжителя; 10 – передний кронштейн подъема двигателя; 11 – термоклапан; 12 – крышка нижнего гидронатяжителя; 13 – масляный фильтр; 14 – кронштейн правой опоры двигателя; 15 – стартер; 16 – опора вилки выключения сцепления

Читайте также: Главный тормозной цилиндр лада приора абс

Двигатель ГАЗ ЗМЗ 405 2,5 л/152 л. с.

Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:

• адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
• форсировка до 152 л. с. для Газели, нормы Евро-2;
• модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
• турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.

При этом объемы силовых приводов всей серии остались неизменными 2,5 л. Конструкция усложнилась относительно ЗМЗ 406, но капремонт своими силами по-прежнему не вызывает сложностей.

Силовая установка ЗМЗ 405

Мотор пришёл на смену модели ЗМЗ 406 и стал его достойной заменой. Появление на рынке произошло в 2000 году, агрегатом укомплектовывалась техника Горьковского завода. Постоянно выходили новые модификации установки, мотор усовершенствовался, исправлялись недочёты.

За счёт модификаций, благодаря которым значительно увеличилась мощность двигателя, 405 начали устанавливать не только на легковые автомобили, но и на микроавтобусы. ЗМЗ 405 хорошо себя зарекомендовал, как надёжный, неприхотливый, удовлетворяющий все требованиям и ожиданиям агрегат.

Силовая установка была наследницей 406 модели, поэтому большинство недоработок в точности копируют старую модель. Что касается характерных недостатков, ими были: сложная система подачи топлива и электронная система управления. В случае поломки, возникали проблемы с обслуживанием и ремонтом, поскольку необходимы были знания и навыки высококвалифицированных специалистов.

Технические характеристики ЗМЗ 405 2,5 л/152 л. с

По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:

Изготовитель	ЗМЗ
Марка ДВС	405
Годы производства	2000 – …
Объем	2464 см 3 (2,5 л)
Мощность	111,8 кВт (152 л. с.)
Момент крутящий	210 Нм (на 4000 об/мин)
Вес	193 кг
Степень сжатия	9,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	электронное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	с изменяемой геометрией
Выпускной коллектор	литой чугунный
Распредвал	от 4062.10
Материал блока цилиндров	чугун
Диаметр цилиндра	95,5 мм
Поршни	оригинальные
Коленвал	высокопрочный чугун, 5 опор, 8 противовесов
Ход поршня	86 мм
Горючее	АИ-92
Нормативы экологии	Евро-2
Расход топлива	трасса – 8,8 л/100 км смешанный цикл 11 л/100 км

Расход масламаксимум 0,3 л/1000 кмКакое масло лить в двигатель по вязкости5W30, 5W40, 0W30, 0W40Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, РоснефтьМасло для ЗМЗ 405 по составузимой синтетика, летом полусинтетикаОбъем масла моторного6 лТемпература рабочая90°Ресурс ДВСзаявленный 150000 км
реальный 250000 кмРегулировка клапановгидрокомпенсаторыСистема охлажденияпринудительная, антифризОбъем ОЖ10,7 лПомпас пластиковой крыльчаткойСвечи на ЗМЗ 405BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от BoschЗазор свечи0,8 ммЦепь ГРМ84/108 зубчатая или 72/92 втулочная, взаимозаменяемость только комплектом со звездами, башмаками и натяжителямиПорядок работы цилиндров1-3-4-2Воздушный фильтрNitto, Knecht, Fram, WIX, HengstМасляный фильтрс обратным клапаномМаховикот 406, внутренний диаметр 40 мм, 7 отверстий для крепления со смещениемБолты крепления маховикаМ12х1,25 мм, длина 26 ммМаслосъемные колпачки—Компрессияот 12 бар, разница в соседних цилиндрах максимум 1 барОбороты ХХ750 – 800 мин -1Усилие затягивания резьбовых соединенийсвеча – 31 – 38 Нм
маховик – 72 – 82 Нм

болт сцепления – 22 – 38 Нм

крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 135 Нм + 90°

Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

История

После того как на заводе было решено отказаться от использования на «Газели» 402-го мотора, конструкторам было поручено разработать новое поколение бензиновых двигателей, которые станут совершение и мощнее. Так родился двигатель ЗМЗ-405. Сейчас им оснащаются «Газели» и «Волги».

Двигатель 405 получил инжекторную систему впрыска, которая позволяла эффективнее расходовать и распределять топливо по системе. Конструкция отличалась от своего предшественника, поскольку ГБЦ было решено устанавливать 16-клапанную.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Коротко об устройстве силового агрегата

В 2009 году конструкторское бюро заволжского завода приступило к поискам возможностей усовершенствования мотора. Результатом проявления талантов местных инженеров явился обновленный до соответствия уровня требований стандартов Евро-3 двигатель семейства ЗМЗ-405.

Базовым агрегатом для рассматриваемой силовой установки считается мотор 406 серии, изготавливаемый на том же заводе. Новая модель отличается прогрессивными конструкторскими решениями:

1. изготовители предусмотрели снижение массы головки блока цилиндров почти на 1.3 кг за счет полного демонтажа системы холостого хода. Фиксация осуществляется специальными болтами длиной 24 мм;
2. двухслойная конструкция из металла заменила безасбестовый армированный материал с металлическими окантовками, используемый в качестве прокладки ГБЦ. Надежная герметизация газовых стыков, смазочных протоков системы, а также оптимальное охлаждение агрегата обеспечивается благодаря присутствию особых пружинящих зигзагов, не предусмотренных в предыдущих версиях двигателя;
3. заботясь о надежном уплотнении головок и самого блока цилиндров, изготовители оснастили их специальными средствами термоизоляции;
4. применение для управления ДВС электронного дросселя позволило конструкторам избавиться от лишних комплектующих узлов и деталей. Из устройства был безвозвратно удален регулятор холостого хода, оснащенный воздушными патрубками. Подобная участь постигла и дроссельный патрубок в комплекте с показателем положения заслонки;
5. обновленный двигатель 405 Евро имеет удлиненный приводной ремень, дополненный самонатяжным роликом;
6. жесткость блока цилиндров увеличена за счет поперечных прорезей в системе охлаждения;
7. изменение некоторых показателей плосковершинного хонингования цилиндра способствует значительному сокращению расхода смазки на угар.

При изготовлении мотора производители принимали во внимание мировые качественные стандарты, обеспечив свое творение повышенной надежностью. Нормы токсичности выбросов доведены до уровня Евро-3.

Список моделей авто, в которых устанавливался

Изначально мотор ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому разные модификации этого поколения силовых приводов ЗМЗ устанавливались на следующие транспортные средства:

• 10 – ГАЗ Волга, Газель;
• 10 – ГАЗ Газель 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
• 10 – Fiat Ducato ГАЗ Волга и Газель;
• 10 – ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
• 10 – инкассаторские и правительственные бронемобили, прочие спецмашины.

Улучшенные характеристики двигателя позволяли использовать его в Volga Siber, однако ГАЗ отказался от моторов ЗМЗ в 2009 году из-за их дороговизны. На УАЗ ставили более позднюю версию 409, созданную на основе 405 мотора.

Разновидности 405 двигателя

Поскольку мотор постоянно модернизировался и дорабатывался, это привело к появлению модификаций. За основу взят 405 двигатель инжектор Евро 2, на остове которого сконструированы остальные изделия.

Мотор 405…	Описание	Евро	Применение
…2.10	Мотор – база.	2	Волга, Газель
40522.10	Изделие идентично базовому мотору.	2	Волга, Газель
…24.10	Идентичен «…22.10».	3	Волга
…25.10	Идентичен «…22.10».	3	Газель
…4.10	Версия доработана: коленчатый вал (сталь), поршневая (ковка), турбина, охладитель, компрессор.	2	Внедорожники
405220	Аналог «…22.10», с управляющей электроникой.	3	ГАЗ
40522Р	Аналог «…22.10», с управляющей электроникой, быстросъёмные патрубки, непроницаемое гнездо катушки.	3	ГАЗ

Что бы соответствовать мировым стандартам в плане экологии, конструкторы моторного завода в 2009 году модернизировали силовые агрегаты, подогнав под стандарт «Евро-3». Так, в линейке появились модификации ЗМЗ-40522 (24). В 2013 году выходит запрет на выпуск установок, класс экологии которых ниже третьего. По этим соображениям, 405 двигатель, выпускаемый сегодня, в обязательной комплектации использует инжектор и подходит под класс Евро 3 и выше.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Двигатель “ЗМЗ 405″ инжектор ( Газель)- Технические характеристики и тюнинг

Заводские тяговые установки, производимые в Нижегородской области, известны за пределами страны, весомый вклад внёс двигатель ЗМЗ 405. Будучи ярким представителем обновлённого поколения, агрегат признан в Европе, где эксплуатируется на машине Fiat. В нашем регионе главными заказчиками изделия считаются «ГАЗ», «ПАЗ», и др.

Время показало, что «405» механизм изготовлен с соблюдением установленных стандартов. Мотор надёжен, долговечен, способен выполнять поставленные задачи в сложных ситуациях. Презентация состоялась в «двухтысячном», после чего изделие неоднократно модернизировалось и «доводилось до ума». Работа над ошибками привела к появлению серии модификаций с разнящимися характеристиками. Сегодня агрегат устанавливают на легковые и грузовые машины: Газель, Соболь и др.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

Износ подшипника направляющего ролика ремня привода навесного оборудования	замена подшипника
Ослабшее крепление демпферного шкива	протяжка болтов
Выработка подшипника помпы	замена расходника
Поломка пружины натяжителя	использование новой пружины
Неисправность подшипника генератора	замена расходника
Осадка пружины клапана	установка новой пружины
Задир клапанного стержня	ремонт ГБЦ
Вытянутая цепь	натяжка или замена
Поломка гидронатяжителя	ремонт узла
Выработка гидротолкателей	замена расходников
Износ цилиндра, ШПГ или вкладышей коленвала	ремонт блока, ГБЦ, поршневой группы

В отличие от 406 версии атмосферные модификации серии 405 не склонны к перегреву.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Тюнинг

Многие автолюбители захотели воспользоваться возможностью тюнинга. Таким образом, двигатель 405 подвергался модификациям. Рассмотрим, что же можно сделать для модернизации:

1. Замена ГБЦ. Конечно, тяжело будет найти такую, но компания JP разработала похожую головку блока под тюнинг, которую можно установить вместо стандартной.
2. Инжектор (двигатель 405). Полная замена системы впрыска позволит увеличить немного мощность, но при этом расход топлива станет в пределах 15 л/100км, а это понравится не каждому владельцу.
3. Замена выпускного коллектора и системы выхлопа. Конечно, можно заменить всю систему, но при этом стоит сделать точный расчет на это усовершенствование.
4. Расточка поршневой. Длительный процесс и не всегда эффективный. Увеличения размера поршня с 95,5 до 98 мм позволит добавить 20 %.

Все эти улучшения уменьшают моторесурс двигателя на 30 %, что, соответственно, приведет к скорому капитальному ремонту. Профессиональные гонщики советуют проводить такие операции в тюнинг-ателье, где специалисты сделают все расчеты и улучшат характеристики мотора без ущерба состоянию и потери ресурса.
