Газовый клапан плиты Electrolux, Zanussi, AEG 3570449037
Electrolux eog 1733 x газовый клапан
Re: Electrolux EOG 1733, Иногда не поджигается духовка
Газовая духовка Electrolux нет сигнала на газовый клапан
Electrolux eog 1733 x газовый клапан
Electrolux eog 1733 x газовый клапан
Electrolux eog 1733 x газовый клапан
Electrolux eog 1733 x газовый клапан
🎬 Видео

Видео:Electrolux Basic X обзор,ремонт.Скачать

Газовый клапан плиты Electrolux, Zanussi, AEG 3570449037

Оригинальный клапан / Производство Electrolux Швеция / Гарантия 6 месяцев

Соленоидный клапан подачи газа плиты, духовки Electrolux, Zanussi, AEG (Электролюкс, Занусси, АЕГ) имеет оригинальные коды замен: 3570449029

Клапан соленоид подачи газа плиты, духовки Electrolux, Zanussi, AEG (Электролюкс, Занусси, АЕГ) устанавливается на модели:

949712637 ELECTROLUX EOG23400W
949712638 ELECTROLUX EOG23400K
949712638 ELECTROLUX EOG23400K
949712730 ELECTROLUX EOG23400X
949712730 ELECTROLUX EOG23400X
949712730 ELECTROLUX EOG23400X
949712730 ELECTROLUX EOG23400X
949712730 ELECTROLUX EOG23400X
949713996 ELECTROLUX EOG1400AOX
949713996 ELECTROLUX EOG1400AOX
949713996 ELECTROLUX EOG1400AOX
949713996 ELECTROLUX EOG1400AOX
949712603 REX-ELECTROLUX FQG20NE
949712603 REX-ELECTROLUX FQG20NE
949712604 REX-ELECTROLUX FQG20XE
949712604 REX-ELECTROLUX FQG20XE
949712708 REX-ELECTROLUX FRG20GE
949712708 REX-ELECTROLUX FRG20GE
949712709 REX-ELECTROLUX FRG20XE
949712709 REX-ELECTROLUX FRG20XE
949713217 REX-ELECTROLUX FQG20XE
949713217 REX-ELECTROLUX FQG20XE
949713217 REX-ELECTROLUX FQG20XE
949713217 REX-ELECTROLUX FQG20XE
949713217 REX-ELECTROLUX FQG20XE
949713234 REX-ELECTROLUX FRG20GE
949713234 REX-ELECTROLUX FRG20GE
949713234 REX-ELECTROLUX FRG20GE
949713234 REX-ELECTROLUX FRG20GE
949713235 REX-ELECTROLUX FRG20XE
949713235 REX-ELECTROLUX FRG20XE
949713235 REX-ELECTROLUX FRG20XE
949713235 REX-ELECTROLUX FRG20XE
949713975 REX-ELECTROLUX FG23XE
949713975 REX-ELECTROLUX FG23XE
949719903 REX-ELECTROLUX FRG23GE
949719903 REX-ELECTROLUX FRG23GE
949719904 REX-ELECTROLUX FRG23XE
949719904 REX-ELECTROLUX FRG23XE

Видео:Почему не работает газ-контроль на газовой плите. Как отремонтировать газ-контроль своими руками.Скачать

Electrolux eog 1733 x газовый клапан

Сообщение Михаилл » 21 май 2012 16:25

PROD № 949712374 \ SER № 74315833
Проблема: Иногда не поджигается. Или начнет поджигаться, огонек начал было бежать по периметру конфорки, но тут же гаснет. А иногда поджигается нормально.
Тестером: напряжение подалось на клапан подачи газа и на блок поджига, но через десятую долю секунды реле щелкает, и напряжение снимается.
И эта задержка очень мала и плавает. Если газ успел зажечься, то все нормально. А иногда даже искра не успевает проскочить, как напряжение снято.
На плате микропроцессора никаких видимых регулировок нет. Предположение: задержка задается RC-цепочкой, и какой-нибудь электролитик подвысох. Вопрос специалистам: в чем может быть дело?

PS. У меня была тема «Не включается духовка Electrolux EOG 1733» от 08.10.2011. Духовка проработала полгода без нареканий. Сейчас дело, видимо, в той же плате.

Re: Electrolux EOG 1733, Иногда не поджигается духовка

Сообщение transfor » 23 май 2012 19:34

Сообщение Михаилл » 24 май 2012 18:27

Сообщение Михаилл » 30 май 2012 17:55

Починил.
Как и предполагал, был виноват конденсатор 220 мкф на плате контроллера. Заменил, и заработало.

Остался непонятен один момент. Я срисовал схему всей духовки, упростил, и вышло так: таймер-программатор просто замыкает и размыкает контакты в нужное время. Термодатчик (внутри духовки) подключен только к блочку на рукоятке установки температуры. Этот блочок тоже просто размыкает контакты, когда температура достигнет уставки. Питание 220в подается на блок контроллера последовательно через контакты таймера и контакты блочка установки температуры. Никакой обратной связи по температуре на блок контроллера нет. Ему просто вырубят питание, когда нагреется до нужной температуры. Если его снова включить — он будет тупо выполнять свою функцию: подать питание на клапан газа и подать питание на блок поджига.
Теперь вот что интересно: поджиг щелкает, пока не загорится газ. Это может быть и с первой искры, или, если перекрыть газ, будет щелкать секунд 8, затем перестает и загорается блокировка. Но как только газ зажегся — щелкать перестает.
Вопрос: как контроллер узнает, что газ загорелся?

Читайте также: Как снять вакуумный усилитель ваз 2112 16 клапанов

Сообщение pasethnik » 20 ноя 2012 12:08

Видео:Ремонт Духовой шкаф газовый ELECTROLUX EOGСкачать

Газовая духовка Electrolux нет сигнала на газовый клапан

Помощь в написании контрольных, курсовых и дипломных работ здесь.

Духовка Electrolux EOG23400X 949712730-05 нет подачи газа и искры
Привет коллеги! Знакомая обратилась в АСЦ (так как этот вид техники не моя специфика), приехал.

Газовая плита Gorenje K65345BX, не функционирует духовка: пишет FCAL
Газовая плита Gorenje MOD:K65345BX S/N91130012 TYP:K23E2-134VM ART:256907/01 Не функцанирует.

Electrolux ESL4562RO, дергает клапан залива воды
Доброго времени суток! Возникла следующая проблема. Перед окончанием мойки на фазе сушки ПММ.

FFPowerMan, вот если бы я еще в схемах разбирался, было бы отлично)) Скажите, ведь напряжение на клапан должно подаваться в режиме поджига, если все условия работы соблюдены(предохранитель от перегрева в штатном состоянии и газ-стоп в порядке)верно? я думаю, на реле же подгореть контакты могут? Можно ведь его выпаять и проверить верно? Я посмотрел там G6RN-1, G2RL-12 12 VDC, и еще можно проверить подается ли напряжение на ножки реле для работы верно?

Добавлено через 5 минут
FFPowerMan, я по логике думаю, если газ контроль бы срабатывал, то клапан бы хотя бы открывался на какое- то время, а так очень похоже на релюшку.

— Китайци там что наделали мне не известно. Разберите по запчастям и проверяйте их. Поищите инструкции по ремонту в Интернете(может быть это типичная неисправность?) или несите в сервис, там люди знающие.

Видео:Ошибка Е-1 котла Электролюкс [ Решение проблемы ]Скачать

Electrolux eog 1733 x газовый клапан

Таймер электронный для электроплиты Electrolux

ТАЙМЕР ДУХОВКИ ДЛЯ ПЛИТЫ DIEHL зам. , , , , ,

Таймер для духового шкафа Electrolux Zanussi

ТЕРМОСТАТ, материал металл, для духового шкафа .

Термостат (терморегулятор) для духового шкафа AEG, Electrolux, ZANUSSI

ТЕРМОСТАТ ДУХОВКИ ДЛЯ ПЛИТЫ .. EGO TC .

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ ДЛЯ ПЛИТ зам. Electrolux

КЛАПАН ГАЗОВЫЙ ДЛЯ ДУХОВОГО ШКАФА ELECTROLUX зам. CKR SOLENOID VALV

ТЭН ДУХОВКИ Вт . Тэн (нагревательный элемент) для плиты Electrolux.

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ДЛЯ ДУХОВОГО ШКАФА зам. , CKR SWITCH

ВЕНТИЛЯТОР TYPE Вт зам. , CKR VENTILATOR .Вентилятор для плиты (духовки) Electrolux .

СВЕЧА ЭЛЕКТРОПОДЖИГА ДЛЯ ПЛИТЫ зам. , , CKR SPARK PLUG

Читайте также: Сколько литров в системе охлаждения ваз 21124 16 клапанов

Колодка клеммная для электроплиты AEG, Electrolux, Zanussi

УПЛОТНИТЕЛЬ ДВЕРИ ДУХОВКИ ДЛЯ ПЛИТЫ зам. , , Размеры(Высота х Ширина х Глубина): 180 x 300 х 10.

ПРОКЛАДКА ТРУБКИ ПОДАЧИ ГАЗА ДЛЯ ПЛИТЫ зам. .

Пружина двери для духовки Electrolux Zanussi

ПРОТИВЕНЬ ДУХОВКИ ДЛЯ ПЛИТЫ x мм зам. , , , CKR TRAY Размеры(Высота х Ширина х Глубина): 370 x 420 х 30.

ПРОТИВЕНЬ ЭМАЛИРОВАННЫЙ ДУХОВКИ ДЛЯ ПЛИТЫ xx мм Electrolux

Противень эмалированный для плиты Electrolux. xx мм (зам. , , ). Размеры(Высота х Ширина х Глубина): 370 x 420 х 35.

Видео:Ремонт духового шкафа ELECTROLUXСкачать

Electrolux eog 1733 x газовый клапан

Таймер электронный для электроплиты Electrolux

ТАЙМЕР ДУХОВКИ ДЛЯ ПЛИТЫ DIEHL зам. , , , , ,

Таймер для духового шкафа Electrolux Zanussi

ТЕРМОСТАТ, материал металл, для духового шкафа .

Термостат (терморегулятор) для духового шкафа AEG, Electrolux, ZANUSSI

ТЕРМОСТАТ ДУХОВКИ ДЛЯ ПЛИТЫ .. EGO TC .

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ ДЛЯ ПЛИТ зам. Electrolux

КЛАПАН ГАЗОВЫЙ ДЛЯ ДУХОВОГО ШКАФА ELECTROLUX зам. CKR SOLENOID VALV

ТЭН ДУХОВКИ Вт . Тэн (нагревательный элемент) для плиты Electrolux.

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ДЛЯ ДУХОВОГО ШКАФА зам. , CKR SWITCH

ВЕНТИЛЯТОР TYPE Вт зам. , CKR VENTILATOR .Вентилятор для плиты (духовки) Electrolux .

СВЕЧА ЭЛЕКТРОПОДЖИГА ДЛЯ ПЛИТЫ зам. , , CKR SPARK PLUG

Колодка клеммная для электроплиты AEG, Electrolux, Zanussi

ПРОКЛАДКА ТРУБКИ ПОДАЧИ ГАЗА ДЛЯ ПЛИТЫ зам. .

УПЛОТНИТЕЛЬ ДВЕРИ ДУХОВКИ ДЛЯ ПЛИТЫ зам. , , Размеры(Высота х Ширина х Глубина): 180 x 300 х 10.

Пружина двери для духовки Electrolux Zanussi

ПРОТИВЕНЬ ЭМАЛИРОВАННЫЙ ДУХОВКИ ДЛЯ ПЛИТЫ xx мм Electrolux

Противень эмалированный для плиты Electrolux. xx мм (зам. , , ). Размеры(Высота х Ширина х Глубина): 370 x 420 х 35.

Видео:Газовый котёл ElectroluxСкачать

Electrolux eog 1733 x газовый клапан

Сообщение Nut » 30 янв 2012 22:03

Есть проблема с духовкой:
Раньше после выставления температуры духовка влючалась и затем поддерживала заданную температуру влючением/выключением горелки.
Теперь — после прогрева горклка выключается и не влючается до полного остывания духовки.
Что делать?

Сообщение elremont » 31 янв 2012 00:23

Сообщение Nut » 31 янв 2012 12:11

В инструкции нет по этому поводу ничего. В сервис Электролюкс обращался в нашем городе, но они сказали. что газовым оборудованием не занимаются. Газовики сказали. что занимаются только техникой, которую продают сами.

Мне бы определить — электроника это и что конкретно может быть.

Сообщение elremont » 31 янв 2012 12:32

Сообщение Nut » 31 янв 2012 12:48

Сообщение bun » 31 янв 2012 19:15

Сообщение Nut » 31 янв 2012 20:31

Сообщение bun » 02 фев 2012 18:11

Сообщение spirit1974 » 03 апр 2012 05:31

Сообщение transfor » 03 апр 2012 12:55

Видео:Газовый духовой шкаф Electrolux EOG 91102 AXСкачать

Electrolux eog 1733 x газовый клапан

Сообщение Михаилл » 08 окт 2011 10:23

Сообщение transfor » 08 окт 2011 14:56

Сообщение Михаилл » 09 окт 2011 01:01

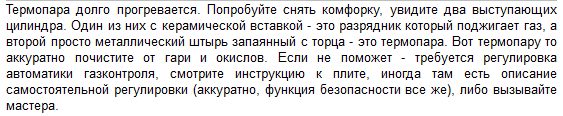

Уважаемый transfor, недопонимаю «долго прогревается».
Это подразумевает, что что-то греется, а тут вообще нагрева нет.

Читайте также: В чем отличие крана от клапана

Еще добавлю. При включении лампочки нагрева и температуры
загораются, подсветка внутри включается.
В руководстве написано, что если газ не поджигается,
то через 5 секунд загорится лампочка блокировки.
Она не загорается. Просто вообще ничего не происходит, тишина.
В программном режиме: все лампочки и подсветка включаются и
выключаются в соответствии с заданным режимом, но газ не идет
и поджига нет.
Это я написал для того, что опытных специалистов может
навести на мысль о типовой неисправности, и кто-то скажет, мол,
это просто, меняй то-то и то-то.
Иначе буду искать схему, лезть внутрь и т.д.

Сообщение transfor » 09 окт 2011 01:31

Сообщение Михаилл » 16 окт 2011 11:53

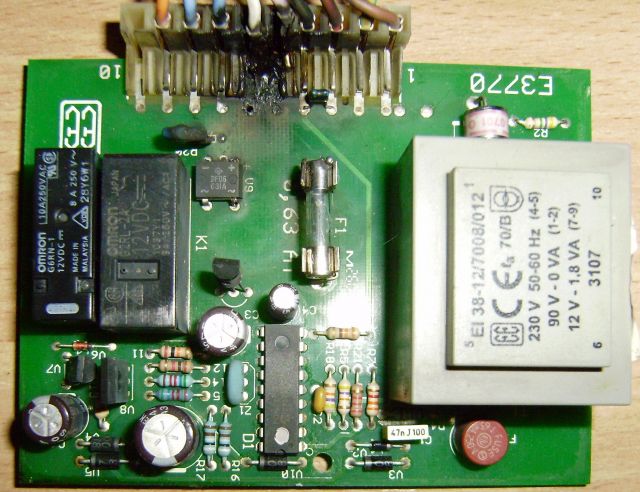

Вскрытие показало, что сгорел контроллер поджига.
FEUERUNGSAUTOMAT
E 3770/08 40 20 09 0
CE-008BL0131
Его можно где-нибуть купить? Сколько примерно стоит?

Для таких вопросов есть раздел Запчасти. (bun)

Сообщение SKORPION » 16 окт 2011 18:58

Сообщение Михаилл » 22 окт 2011 09:56

bun, прошу прощения, перейду в раздел «Запчасти». Но Скорпиону все же отвечу.

SCORPION, спасибо.
Нашел по этому коду запчасти только «Совинсервис», Москва. Ребята ездили в командировку, обещали привезти. Там тетка вынесла им совсем непохожий блочок, втрое меньшего размера, закрытый и, главное, с разъемом всего на два конца. Утверждала, что штрих код соответствует этому номеру. Они не решились купить. Либо она напутала, либо я плохо описал.
У меня плата где-то 10х8 см, справа транс, сверху разъем на 9 проводов, еще всякие элементы.
К сожалению, не получается добавить фото. Ужал уже до 57 КВ, почти ничего не видно, но не дает вставить.

Сообщение transfor » 22 окт 2011 10:40

Потому, что правила не читал.

Сообщение SKORPION » 22 окт 2011 15:29

Сообщение Михаилл » 23 окт 2011 09:03

Сообщение Михаилл » 23 окт 2011 10:42

Сообщение transfor » 23 окт 2011 12:33

Сообщение Михаилл » 23 окт 2011 21:14

Сообщение Михаилл » 06 ноя 2011 14:05

Починил. Руки только сегодня дошли.
Поменял мост на похожий. Предохранитель 0.6А не нашел, поставил тонкий жучок. Терморезистор обуглился, на нем удалось прочитать только К250Я1 (именно «Я») и ниже 06 44. Что за типономинал? Схему во всем Интернете не нашел. Этот терморезистор включен параллельно выходу моста. Нафиг бы он был там нужен? Единственная версия — если вся платка нагреется, сопротивление уменьшится и сработает какая-нибудь защита по току. Если так, можно попробовать и без него.
Короче, все помыл-почистил от сажи, вместо подгорелого разъема поставил навесной (технологический, на тот случай, если много раз придется снимать платку). Включил — заработало. Газ поджигается, температуру регулирует, все пучком. Осталось все это запихнуть внутрь, заизолировать и защитить от возможных протечек сверху.
