Электромагнитная катушка компрессора кондиционера шевроле круз

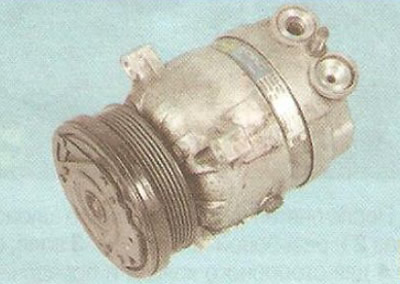

1. Снимите компрессор (см. «Снятие и установка компрессора кондиционера»).

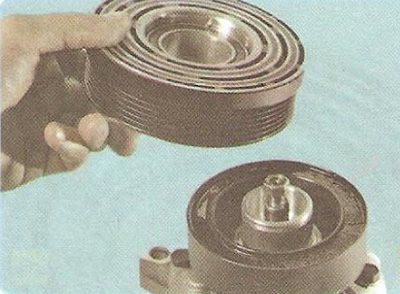

2. Снимите шкив привода (см. «Замена подшипника шкива привода»). 3. Пометьте положение (например, маркером) электрического разъема магнита относительно корпуса компрессора.

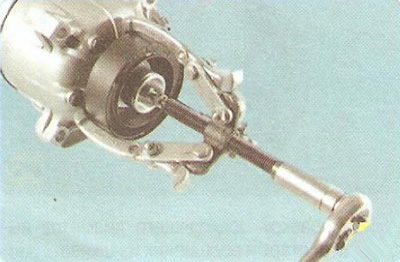

4. Установите трехлапый съемник.

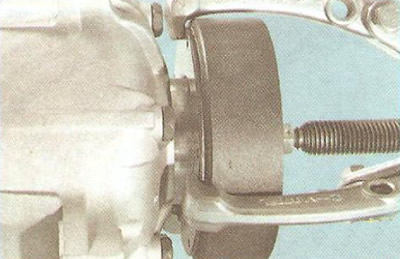

5. . и спрессуйте магнит с посадочного пояска передней крышки компрессора.

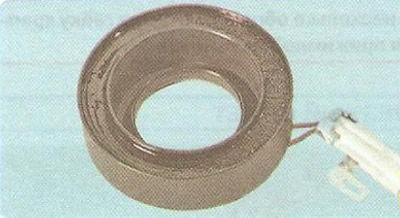

6. Омметром проверьте сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть 3,6-3,8 Ом.

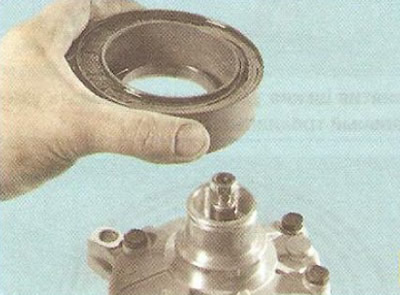

7. Сборку проводите в обратной последовательности. Установите катушку, электромагнита на компрессор, совместив метки, нанесенные при установке.

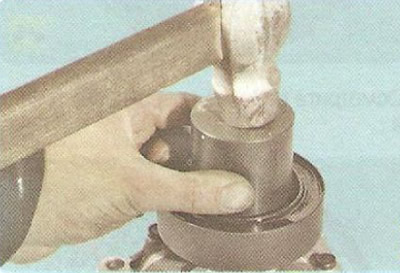

8. Напрессуйте магнит. При напрессовке прилагайте усилие только к внутренней обойме корпуса магнита. Избегайте перекосов.

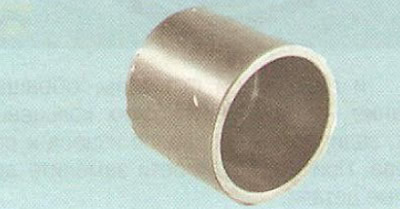

Примечание: Для запрессовки катушки используйте специальную оправку или отрезок трубы подходящего диаметра.

9. Напрессуйте шкив и прижимную пластину (см. «Замена подшипника шкива привода»).

Предупреждение: После запрессовки шкива проверьте легкость его вращения. Вращение должно быть равномерным, бесшумным, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружено касание шкива о магнит, устраните его.

10. Установите компрессор в порядке, обратном снятию. 11. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

Видео про «Замена электромагнита муфты компрессора» для Chevrolet Cruze

Электромагнитная муфта компрессора кондиционера — принцип работы и проверка катушки
Шкив компрессора CHEVROLET Cruze / OPEL Insignia 45214
Ремонт компрессора на Chevrolet. Ремонт компрессора на Chevrolet в СПб

Видео:Как проверить электромагнитную катушку компрессора кондиционера и почему она сгорает.Скачать

Катушка электромагнитная Chevrolet Cruze

• Внешний диаметр 96.4 мм
• Внутренний диаметр 61.6 мм
• Внутренний Диаметр посадочного места 40 мм
• Высота 27.6 мм
• Питание 12V
• Марка автомобиля Chevrolet Cruze
• Вес, кг 0.58
• Длина упаковки, см 16
• Ширина упаковки, см 14
• Высота упаковки, см 6

Наличие на складе:

Способы оплаты:

Способы доставки:

Видео:Катушка муфты компрессора кондиционера. Как проверить, простой и надежный способ.Скачать

Описание товара

Электромагнитная катушка шкива / муфты компрессора кондиционера — это навесное оборудование компрессора автокондиционера, которое при включении кондиционера (подачи питания) создает электромагнитное поле, тем самым притягивает прижимную пластину и запускает компрессор автомобильного кондиционера.

Видео:Диагностика электромагнитной муфты компрессора кондиционера. Как самостоятельно проверить муфтуСкачать

Общие характеристики

• Внешний диаметр 96.4 мм
• Внутренний диаметр 61.6 мм
• Внутренний Диаметр посадочного места 40 мм
• Высота 27.6 мм
• Питание 12V
• Марка автомобиля Chevrolet Cruze

Видео:Ремонт кондиционера Шевроле Круз 1.6Скачать

Габариты

Видео:Лайфхак/Как избежать замены Компрессора Кондиционера!Скачать

Положение о гарантии и возврате автозапчастей

1. Общие положения.

1.1. Гарантия – это приобретаемое Покупателем при заключении договора купли – продажи ПРАВО на БЕСПЛАТНЫЙ обмен запасной части (иного товара), признанного несоответствующим техническим требованиям изготовителя вследствие производственного дефекта.

Читайте также: Трубка для компрессора воздушного fubag

2. Гарантийные требования.

2.1. Согласно статье 502 Гражданского кодекса Российской Федерации и статье 25 Закона «О защите прав потребителей» потребителю предоставлено право обменять в течение четырнадцати дней с момента передачи непродовольственный товар надлежащего качества на аналогичный товар у продавца, у которого этот товар был приобретен.
Гарантия на запасные части (кроме электрических) составляет 14 дней с момента получения Товара покупателем, если приобретаемые запасные части относятся к категории «Неоригинальные» и выполняется при следующих условиях:

• Наличие документа, подтверждающего приобретение запасной части;
• Наличие заказ – наряда на установку запасной части на автомобиль соответствующей сертифицированной станцией технического обслуживания автомобилей (СТОА) с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;
• Наличие сертификата СТОА на проведение данного вида работ;
• Заключение о неработоспособности детали;
• Документы, подтверждающие оплату выполненных в СТОА работ;
• Запасная часть соответствует спецификации автомобиля (неоригинальная запасная часть является ПОЛНЫМ заменителем оригинальной);
• Автомобиль эксплуатируется нормальным образом, и обслуживание производится в соответствии с рекомендациями фирмы-производителя автомобиля;
• Автомобиль не подвергался эксплуатационным перегрузкам.

2.2. Гарантия на запасные части не распространяется в следующих случаях:

• Нормальный износ запасной части;
• Повреждение запасной части в результате ДТП или небрежной эксплуатации;
• Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);
• Повреждения, возникшие из-за неаккуратного вождения на неровностях дорог, сопряженного с ударными нагрузками на автомобиль;
• Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия промышленных и химических выбросов, кислотного или щелочного загрязнения воздуха, растительного сока, продуктов жизнедеятельности птиц и животных, химически активных веществ, в том числе применяемых для борьбы с обледенением дорог, града, молнии и прочих природных явлений;
• Эксплуатационный износ и естественное изменение состояния (в том числе старение) таких запасных частей как приводные ремни, диски сцепления, и т.п.;
• В заказе-наряде на установку запасной части на автомобиль НЕ указаны (НЕ проведены) обязательные сопутствующие работы, связанные в том числе и с обязательной заменой других запасных частей, без проведения которых устанавливаемая запасная часть может выйти из строя.

• Отсутствие упаковки может повлечь за собой отказ в возврате.
• Срок рассмотрения гарантийного случая составляет 10 дней.
• Продавец вправе провести независимую экспертизу запасной части.
• При гарантийном обмене ответственность ограничивается стоимостью запасной части.

Читайте также: Компрессор hsl27ye 5 технические характеристики

3. Порядок предоставления гарантии.

3.1. Покупатель вправе требовать гарантийного обмена запасной части в период гарантийного срока при соблюдении всех требований, установленных настоящим Положением.

3.2. Покупатель извещает Продавца о наступлении гарантийного случая в письменной форме.

3.3. Продавец в течение 14 дней после извещения Покупателя рассматривает вопрос о возможности гарантийного обмена запасной части. В течение указанного срока Продавец извещает Покупателя о порядке гарантийного обмена или об отказе в гарантийном обмене.

3.4. В случае положительного решения Продавца о гарантийном обмене, Покупатель предоставляет Продавцу неисправную запасную часть для гарантийного обмена.

3.5. Гарантийный обмен запасной части осуществляется Продавцом или официальным представителем Изготовителя в данном регионе. В случае, если гарантийный обмен производится официальным представителем Изготовителя, сроки обмена при необходимости доставки могут быть изменены.

В период рассмотрения Продавцом извещения от Покупателя о возможности гарантийного обмена запасной части, приобретение Покупателем аналогичной запасной части у третьих лиц не является основанием для возврата Покупателю финансовых средств Продавцом по гарантийному случаю при положительном решении о гарантийном обмене запасной части.

4. Порядок возврата запасных частей

4.1. Покупатель вправе в течении 14-ти дней со дня получения запасной части произвести обмен/возврат запасной части. В соответствии со статьей 502 Гражданского кодекса Российской Федерации и статьей 25 Закона «О защите прав потребителей» требование покупателя об обмене либо о возврате товара подлежит удовлетворению, если товар не был в употреблении, сохранены его потребительские свойства и имеются доказательства приобретения его у данного продавца (товарный или кассовый чек, иной документ, подтверждающий оплату товара).

4.2. Обмен (возврат) запасных частей осуществляется лишь при наличии товарного вида, неповрежденной упаковки со всеми лейблами на упаковке, либо на самих запасных частях.
Запасные части, бывшие в употреблении, либо установленные на автомобиль к возврату не принимаются и не обмениваются.

4.3. Электрические запасные части обмену (возврату) не подлежат.

5. Заключительные положения.

5.1. Данное Положение является неотъемлемой частью договора поставки автозапчастей.

5.2. В решении всех остальных вопросов стороны руководствуются условиями существующего договора поставки.

Видео:Ремонт электромагнитной катушки компрессора кондиционера шкоды Октавии турСкачать

Замена электромагнита муфты компрессора

Вам потребуются: ключ «на 14», специальный съемник для снятия прижимной пластины, трехлапый съемник, съемник стопорных колец, тестер.

3. Пометьте положение (например, маркером) электрического разъема магнита относительно корпуса компрессора.

4. Установите трехлапый съемник.

Читайте также: Ремонт компрессора пневмоподвески рендж ровер спорт в москве

5. . и спрессуйте магнит с посадочного пояска передней крышки компрессора.

6. Омметром проверьте сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть 3,6-3,8 Ом.

7. Сборку проводите в обратной последовательности. Установите катушку, электромагнита на компрессор, совместив метки, нанесенные при установке.

8. Напрессуйте магнит. При напрессовке прилагайте усилие только к внутренней обойме корпуса магнита. Избегайте перекосов.

Примечание: Для запрессовки катушки используйте специальную оправку или отрезок трубы подходящего диаметра.

9. Напрессуйте шкив и прижимную пластину (см. «Замена подшипника шкива привода»).

Предупреждение: После запрессовки шкива проверьте легкость его вращения. Вращение должно быть равномерным, бесшумным, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружено касание шкива о магнит, устраните его.

10. Установите компрессор в порядке, обратном снятию.

11. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

Видео:Электромагнитная катушка компрессора кондиционера: разновидности, особенности подбора и ремонта.Скачать

Замена электромагнита муфты компрессора

Видео:Электромагнитная муфта компрессора кондиционера - принцип работы и проверка катушкиСкачать

Замена электромагнита муфты компрессора Chevrolet Cruze

1. Снимите компрессор (см. «Снятие и установка компрессора кондиционера»).

2. Снимите шкив привода (см. «Замена подшипника шкива привода»). 3. Пометьте положение (например, маркером) электрического разъема магнита относительно корпуса компрессора.

4. Установите трехлапый съемник.

5. . и спрессуйте магнит с посадочного пояска передней крышки компрессора.

6. Омметром проверьте сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть 3,6-3,8 Ом.

7. Сборку проводите в обратной последовательности. Установите катушку, электромагнита на компрессор, совместив метки, нанесенные при установке.

8. Напрессуйте магнит. При напрессовке прилагайте усилие только к внутренней обойме корпуса магнита. Избегайте перекосов.

Примечание: Для запрессовки катушки используйте специальную оправку или отрезок трубы подходящего диаметра.

9. Напрессуйте шкив и прижимную пластину (см. «Замена подшипника шкива привода»).

Предупреждение: После запрессовки шкива проверьте легкость его вращения. Вращение должно быть равномерным, бесшумным, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружено касание шкива о магнит, устраните его.

10. Установите компрессор в порядке, обратном снятию. 11. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

Видео про «Замена электромагнита муфты компрессора» для Chevrolet Cruze

Электромагнитная муфта компрессора кондиционера — принцип работы и проверка катушки
Шкив компрессора CHEVROLET Cruze / OPEL Insignia 45214
Ремонт компрессора на Chevrolet. Ремонт компрессора на Chevrolet в СПб
