Для уменьшения износа трущихся частей и увеличения моторесурса компрессора в картере должна постоянно находиться масло. Его количество строго регламентировано. Регулятор уровня масла позволяет поддерживать этот параметр на заданной отметке в автоматическом режиме.
Видео:Электронные Регуляторы уровня масла Alco Controls TraxOil OM3Скачать
Принцип действия
Регулятор уровня масла в компрессоре имеет клапан поплавкового типа. Он постоянно находится на поверхности жидкости, закрывая вход в картер. При падении уровня масла клапан тоже движется вниз и впускает определенное количество смазки из буферной емкости.
Если несколько компрессоров работают в параллели, рекомендуется купить регуляторы уровня масла для функционирования в связанной уравнительной магистрали. Такая система позволяет одновременно поддерживать заданный объем масла и в работающих, и в остановленных агрегатах.
Видео:FP-ERL3 / FP-ELS. Регулятор уровня масла в компрессоре/ датчик уровня маслаСкачать
Преимущества электронных устройств
Цена регулятора уровня масла механического типа достаточно низкая. Но сегодня такие устройства используются редко. Им на смену пришли электронные регуляторы уровня масла с расширенным функционалом. Приборы имеют несколько преимуществ:
- простота обслуживания. Датчик можно заменить без сброса давления и слива масла;
- быстрый монтаж. Регулятор монтируют непосредственно на корпус компрессора с помощью болтов;
- универсальность. Устройства можно подключать к разным моделям компрессоров с использованием переходников.
Вы можете заказать регуляторы уровня масла в интернет-магазине компании «Морена». Мы предлагаем только оригинальную продукцию и выгодные условия.
Видео:Сколько заливать масла в воздушный компрессор?Скачать

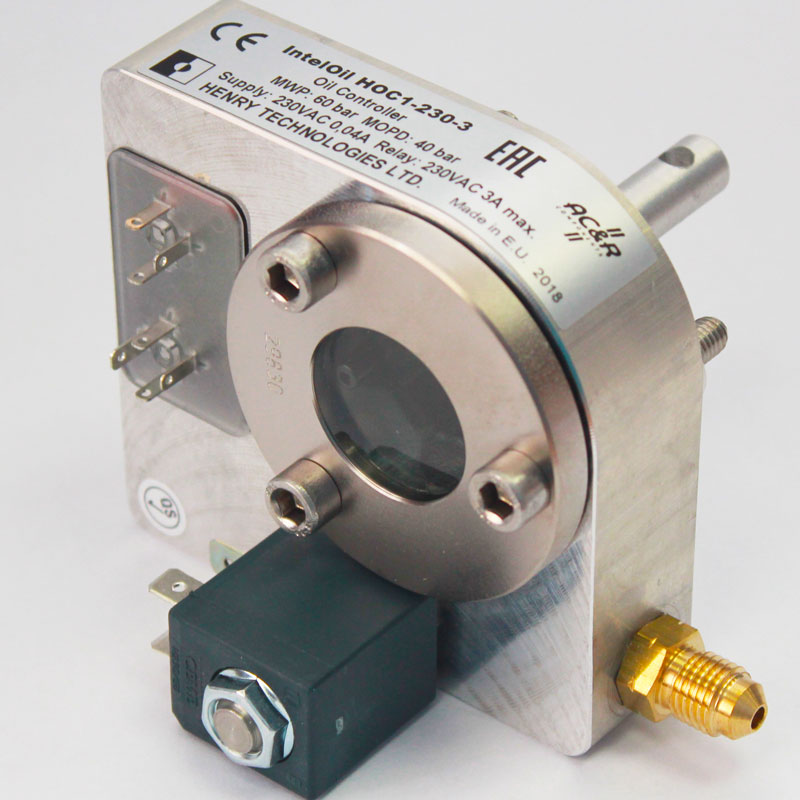

Электронные регуляторы уровня «IntelOil»

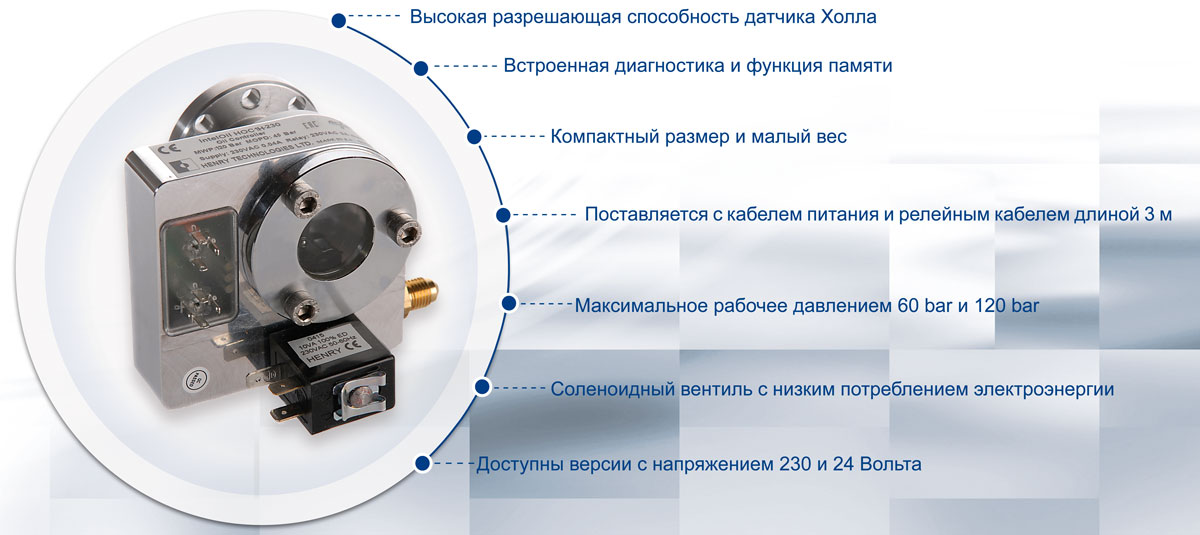

Электронные регуляторы уровня масла серии IntelOil.
В 2018 году компания ПХС начала поставки новой серии электронных регуляторов уровня масла серии IntelOil от компании HENRY (Великобритания). Регулятор IntelOil был разработан с учетом накопленного опыта эксплуатации электронных регуляторов уровня прошлых поколений и вобрал в конструкцию все лучшие технические особенности данного типа регуляторов.
Общее описание.
Регулятор IntelOil поддерживает уровень масла в картере холодильного компрессора в диапазоне 40 — 60% высоты смотрового стекла. При снижении уровня регулятор открывает трубопровод подачи масла из маслосборника в картер компрессора и повышает уровень масла до заданного.
Принцип действия рабочего механизма регулятора IntelOil основан на эффекте датчика Холла в сочетании с поплавковым механизмом со встроенными магнитами. При изменении уровня масла изменяется положение поплавка и сила магнитного поля вокруг встроенного датчика. Полученный сигнал конвертируется в напряжение и считывается электронным блоком , выдающим световую индикацию и , в случае необходимости, подающим сигнал на открытие соленоидного клапана линии подачи масла. В случае, если в течение 80 секунд после открытия соленоидного клапана уровень масла не восстановился , электронный блок размыкает аварийный контакт , который может использоваться для остановки компрессора.
Читайте также: Компрессор битцер в краснодаре
Конструкция регулятора IntelOil имеет высокую степень универсальности, например, любой стандартный регулятор (HOC1) может эксплуатироваться в диапазоне давлений внутри холодильного контура от 0 до 60 Бар. Этого, как правило, бывает достаточно для подавляющего большинства типов холодильных систем с хладагентами R404A,R507, R134a, R407C,R410A, а также для большинства субкритических циклов на СО2. Модель же HOC2H имеет максимальное рабочее давление до 120 Бар.
Комплект поставки.
В стандартный комплект поставки регулятора IntelOil входит сам регулятор, катушка соленоидного клапана и комплект разъемов и провода длиной 3 м. Необходимо лишь приобрести адаптер для установки регулятора в картер компрессора в зависимости от его типа и модели. Модели адаптеров и соответствующие им серии компрессоров указаны ниже в разделе «Адаптеры для монтажа в картер компрессора».
Краткая таблица технических характеристик.
| Модель | HOC1 | HOC2H | ||
|---|---|---|---|---|
| 24V AC | 230V AC | 24V AC | 230V AC | |
| Максимальное рабочее давление | 60 Бар | 120 Бар | ||
| Давление испытания | 66 Бар | 132 Бар | ||
| Давление разрушения | 180 Бар | 360 Бар | ||
| Максимальная рабочая разница давлений на регуляторе. | 25 Бар | 45 Бар | ||
| Напряжение электропитания | 24V AC +10/-15%, 50-60Hz | 230V AC +10/-15%, 50-60Hz | 24V AC +/-10%, 50-60Hz | 230V AC +/-10%, 50-60Hz |
| Максимальный рабочий ток | 0,4 А | 0,04 А | 0,4 А | 0,04 А |
| Температурный диапазон использования: | ||||
| Температура рабочей среды (масло, хладагент) | от -40°С до +80°С |
| Температура окружающей среды: | от -40°С до +50°С |
| Температура хранения: | от -40°С до +80°С |
| Время задержки открытия клапана подачи масла. | При запуске 15 с, при работе 10 с. |
| Время задержки срабатывания аварийного контакта. | При запуске 80 с, при работе 80 с. |
| Характеристики аварийного контакта | Max. ток 3 А, 230V перемен. ток. |
| Класс защиты | IP 65 (EN 60529) |
| Виброустойчивость (EN 60068-2-6) | 4g, 10 to 250Hz |
| Совместимость с хладагентами и маслами; | HCFC, HFC, CO2 и соответствующие масла. |
| Штуцер подачи масла | 1/4 SAE вальцовка (7/16″-20 UNF) |
| Одобрения | CE, EAC. |

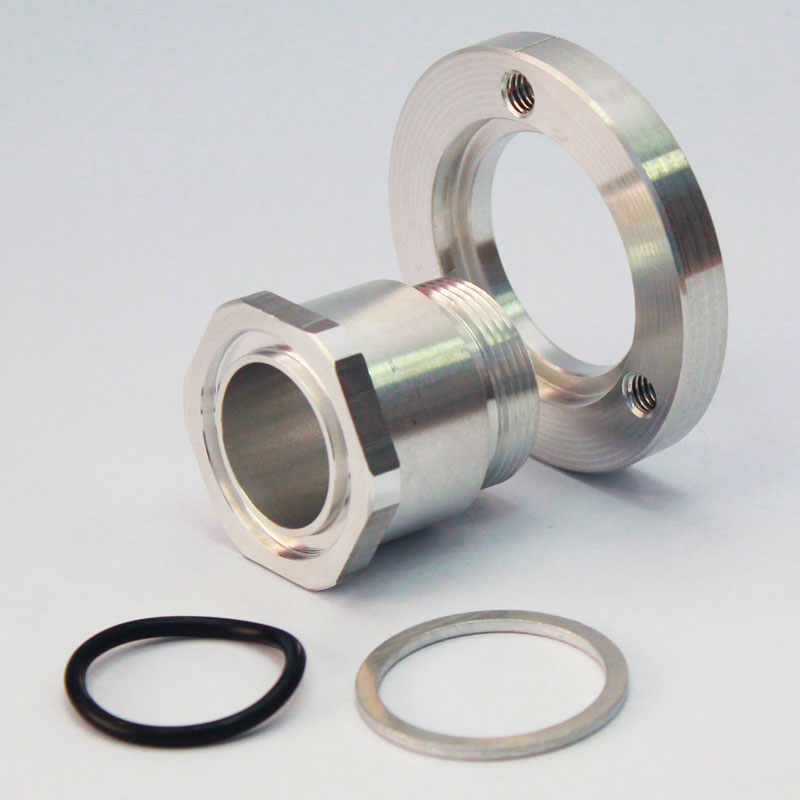

Типы адаптеров.
Регулятор уровня IntelOil может быть смонтирован на картер компрессора с использованием следующих моделей адаптеров:

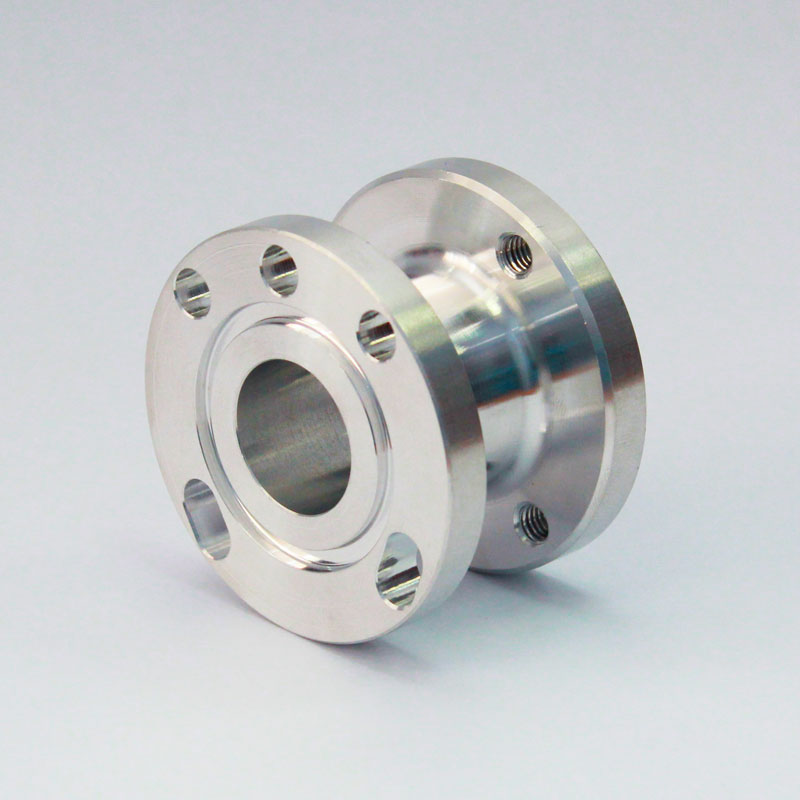

— H12070 — фланцевый адаптер на 3 / 4 отверстия. Используется для компрессоров:
Читайте также: Головка для шланга компрессора
Bock HG, HA, кроме HG, HA 22/34.
Copeland Stream, кроме моделей для СО2. Сopeland D2-D6, D9.

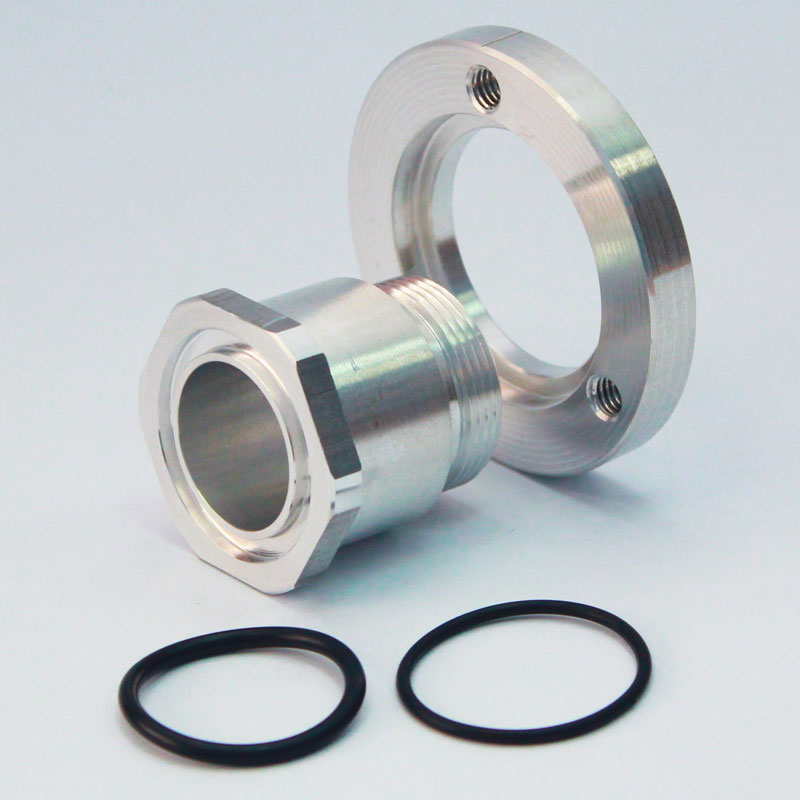

-H12071 — Bitzer Adapter 1 1/8″-18.
Используется для поршневых полугерметичных компрессоров Bitzer.
ZB15 — ZB48 выпуска до 06 2014.
ZB56 — ZB11 выпуска до 05 2012.

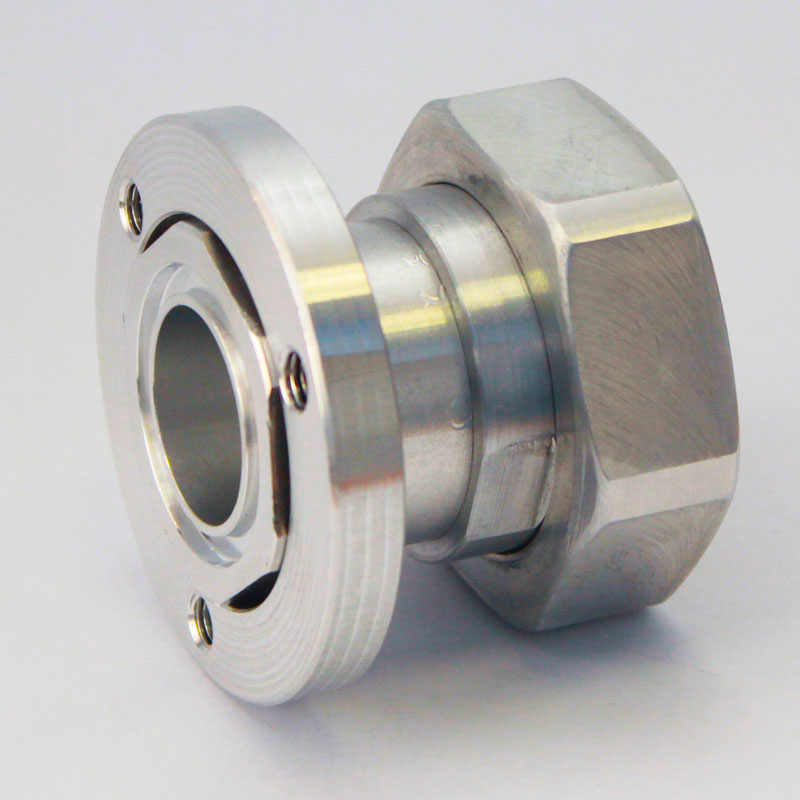

-H12074 — Copeland Scroll Rotalock Adapter 1 3/4″-12. Используется для компрессоров Copeland Scroll серий Specter и LCS:
ZB56 — ZB11, ZS56 — ZS11, ZF24 — ZF48, ZH56 — ZH11 выпуска после 05 2012.

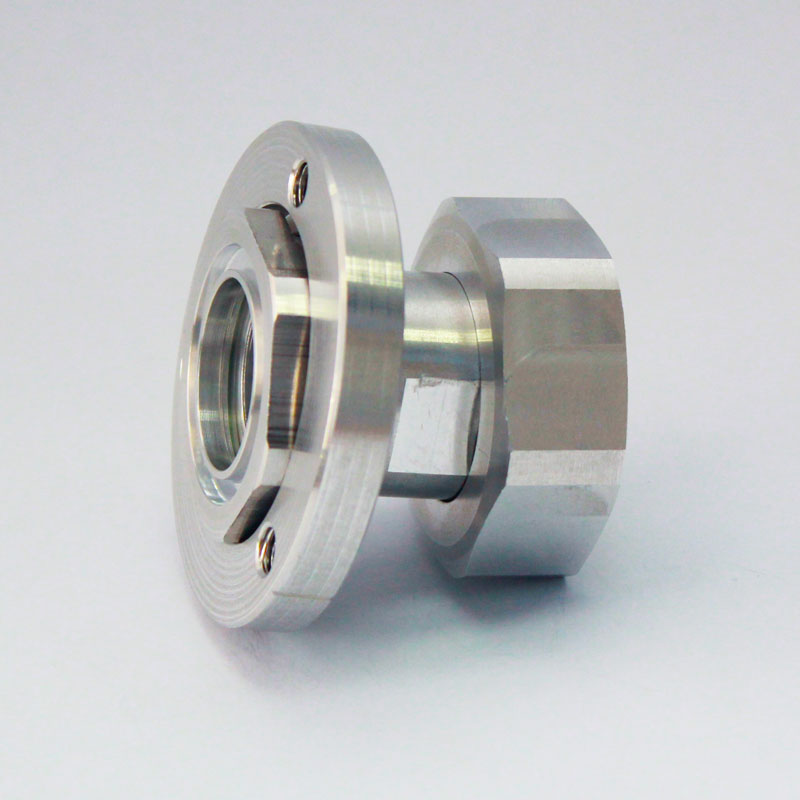

-H12075 — Copeland Scroll Rotalock Adapter 1 1/4″-12. Используется для компрессоров Copeland Scroll серий малые ZB,ZS,ZF, Summit ZR,ZB, ZF:
ZB15-ZB48, ZF06-ZF25, ZS21-ZS45 выпуска после 06 2014.

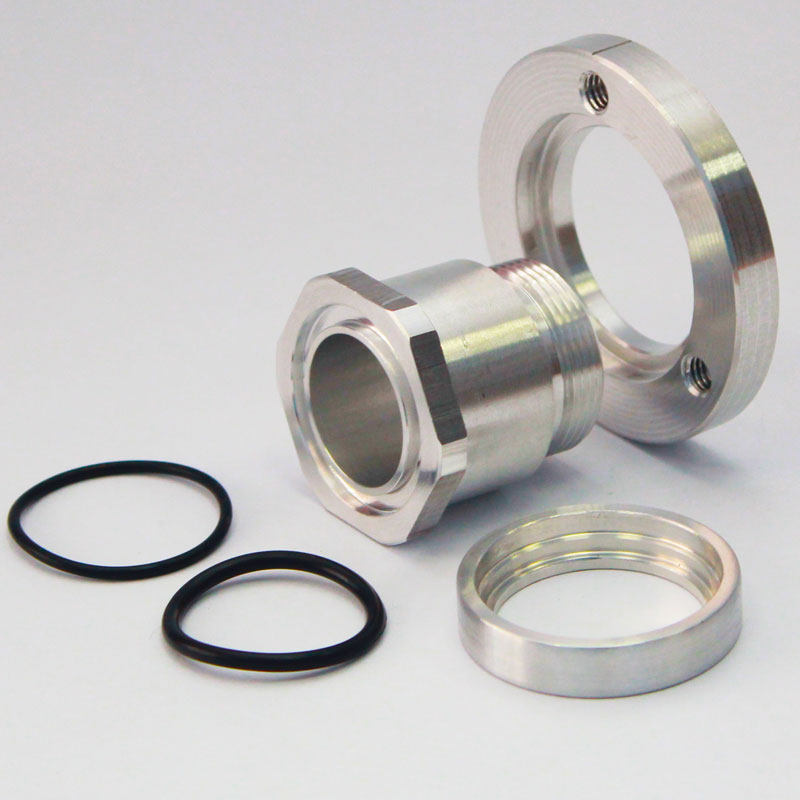

-H12076 — Danfoss/Maneurop Adapter 1 1/8″-18. Используется для компрессоров Maneurop LT, MT, SM, SZ.
-H12077 — Bock Adapter 1-1/8″-18. Удлиненный в сравнении с H12076. Используется для компрессоров Bock HA/HG12/22/34.
-H12078 — Dorin 6/6 hole mounting. Для компрессоров Dorin на СО2.

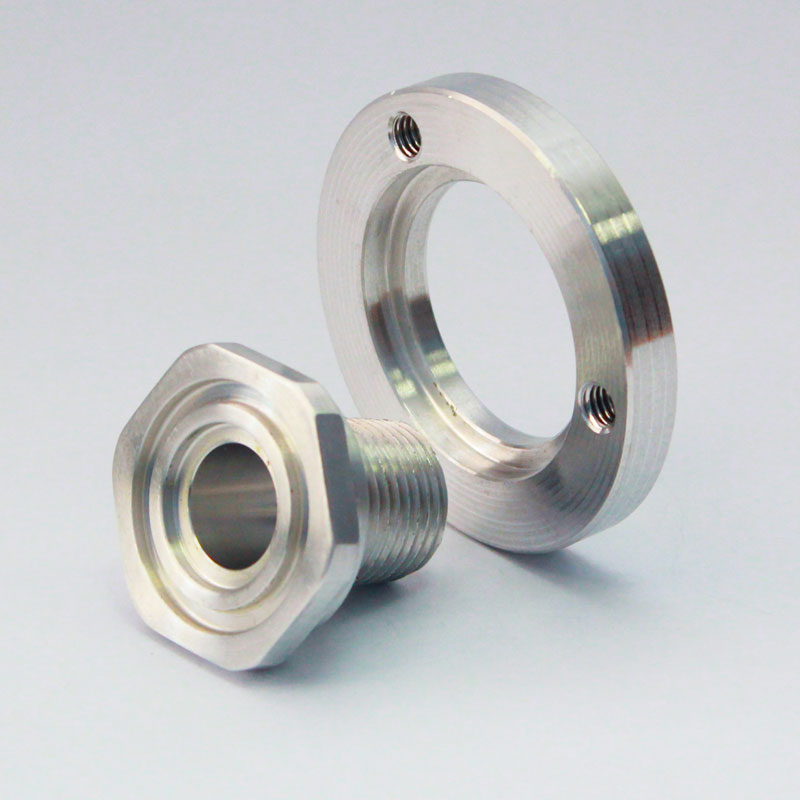

-H12079 — 1/2″-14 NPTF adapter. Для монтажа на сосуды — ресиверы, маслосборники и т.п.
Краткое описание работы регулятора.

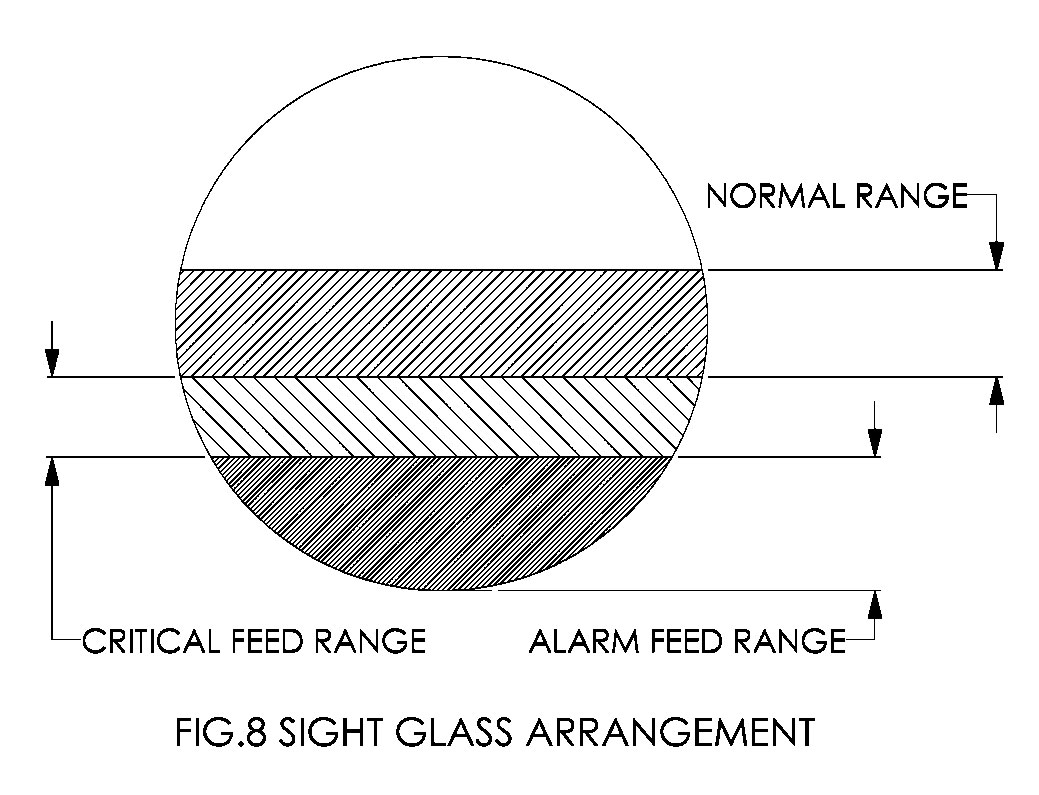

Нормальный уровень масла — 40-60% уровня смотрового стекла.
Критический уровень масла — 25-40% уровня смотрового стекла.
Уровень подачи сигнала тревоги — ниже 25% уровня смотрового стекла.
При включении регулятора IntelOil с задержкой 2 с загорается зеленый индикатор, масло не подается. Если через 15 секунд уровень находится в критической зоне (25-40%) , то открывается клапан подачи масла в картер компрессора и загораются индикаторы зеленый и желтый. Если в течение 80 с с момента включения регулятора уровень масла по-прежнему будет ниже 25% уровня смотрового глазка, то аварийный контакт разомкнется. Соленоидный клапан подачи масла по-прежнему будет открыт. При этом, красный и желтый индикаторы будут гореть. Внимание ! Если при включении регулятора уровень масла в смотровом глазке полностью отсутствует, то соленоидный клапан подачи масла открывается , а аварийный контакт размыкается через 2 с, через 12 с погаснет зеленый индикатор.
При нормальной работе, когда уровень масла находится в пределах 40-60% от уровня смотрового глазка, горит зеленый индикатор. Если уровень масла опустился до критического (25-40% глазка), то после задержки 10 с начинается подача масла в картер компрессора. Если уровень масла продолжает падать и опустился ниже 25%, то после задержки 80 с размыкается аварийный контакт, используемый обычно для остановки компрессора. Клапан подачи масла будет открыт до достижения уровня 60% смотрового глазка.
Читайте также: Компрессор диафрагменный или поршневой
Рекомендуемые моменты затяжки болтов при установке регулятора.
— болты крепления смотрового глазка к регулятору и регулятора к фланцу адаптера — 7 Нм.
— штуцер ¼»SAE подачи масла — 13 Нм.
— винты крепления электрических коннекторов — 0,15 Нм.

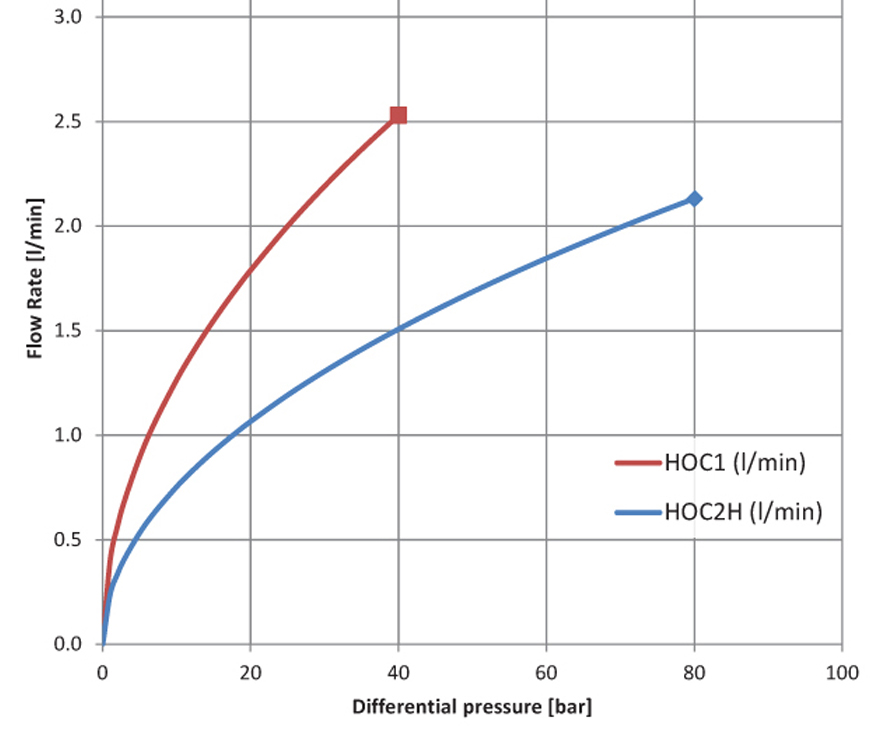

График зависимости объемной подачи масла от разницы давлений.
Скорость подачи масла через регулятор IntelOil увеличивается с ростом разницы давлений на регуляторе. Это важно учитывать при выборе величины уставки дифференциального клапана маслосборника в системах распределения масла низкого давления (предпочтительны уставки 2,4 и 3 Бара).
© 2004-2021, «Промышленные Холодильные Системы» Пользовательское соглашение
221-22-79
109-22-45
780-66-70
522-10-00
Видео:Можно ли заливать моторное масло в компрессор?Скачать
Холод-Магазин
Сервис автоматического заказа холодильного оборудования и компонентов
По будням c 8.00 до 16.00 МСК
Видео:Компрессор DGM AC-150. Контроль уровня маслаСкачать
Новости
Ваш город Москва ? Да Нет
От этого зависят цены на товар, сроки и стоимость доставки.
Товар представленный на сайте можно купить на территории стран Таможенного союза.
Видео:Компрессорное масло | Какое масло подходит для воздушных компрессоров?Скачать
Регулятор уровня масла BC-OM1-AA 24V Becool
| Артикул | 075451 |
| id товара | 9645 |
| Страна | Германия |
| Минимальный заказ | 1 шт |
| В наличии на складах | 10+ шт |
Выберите город доставки: Москва
Выберите способ доставки:
Деловые линии
Самовывоз P «>
| Склад | В наличии на складе | Цена за ед. без доставки | Цена доставки | Срок доставки, дней | Сколько нужно, шт | Стоимость с доставкой |
|---|---|---|---|---|---|---|
| Москва10 | 2 шт | 8329,83 P | Купить |  | ||
| Санкт-Петербург | 10+ шт | 8329,83 P | Купить | | ||
| Нижний Новгород2 | 1 шт | 8329,83 P | Купить | |
Видео:Установка бу Компрессора - как проверить уровень масла? Как долить масло? Ремонт холодильникаСкачать
Общее описание
Электронный регулятор уровня масла BC-OM1-AA — предназначен для регулирования уровня масла в картере компрессора. Рабочий диапазон температур -20°C. +80°C, максимальное рабочее давление 45,0 bar, класс защиты IP65, напряжение питания 24В 50/60 Гц, контакт реле 3А/230В. Присоединительный штуцер масляной линии 7/16″-20UNF (Гайка 1/4 SAE). Присоединение со стороны компрессора — резьба 3/4″-14NPTF. Подходит для следующих компрессоров: Copeland ZF06-ZF18, ZS21-45, ZB21-ZB45 производства до 06/2014; Bitzer: ZL, ZM; Bristol: H29, H2, H7, H79. Прибор имеет встроенный датчик уровня масла и соленоидный клапан. Поставляется с кабелями для подключения. Источник
