Лодочные моторы Yamaha 30HWCS относятся к портативным моделям. Такой двигатель, относящийся к классу «Стандарт», несет в себе один приятный и весьма важный бонус: доступную стоимость.
Двигатели Yamaha 30HWCS имеют встроенные аккумуляторы и зарядное устройство, обеспечивающее процесс беспрерывной зарядки в процессе работы изделия. Данная модель достаточно универсальна: она может управляться как в ручную, так и дистанционно, подразумевать ручной и электронный запуск. У других производителей такого уникального решения, как румпеля и дистанционного управления в одной модели, не встречается.
Система зажигания Yamaha серии 30HWCS включает электронный модуль, в состав которого входит конденсатор, зарядные и сенсорные катушки. Такая конструкция обеспечивает не только бесперебойную работу самого мотора, но и дает возможность подключать к нему различные электроприборы, необходимые во время плаванья. Эта же система контролирует количество совершаемых оборотов: в случае, если их количество превышает максимально допустимое значение, отключается один из цилиндров, в результате чего двигатель сбавляет обороты и выравнивает свою работу. В процессе эксплуатации такое случается достаточно часто, но конструкция лодочного мотора Yamaha 30HWCS продумана таким образом, чтобы внешне это было совершенно незаметно и выглядело как небольшое колебание мотора.

———- Сообщение добавлено в 11:12 ———- Предыдущее сообщение размещено в 11:03 ———-

Из приведенной выше ( официальной ) выдержки , ясно , что для подключения дополнительных устройств никаких регуляторов и т.п. НЕ НУЖНО ! Не смотря на это Форумы забиты различными конструкциями регуляторов ( в том числе и на эти моторы) . Вчера приобрел такой мотор и хотелось бы знать аргументированное мнение опытных водкомоторников

Видео:Ямаха с Озона за копейки!!! Или кидалово????Скачать

Руководство по ремонту лодочных моторов Yamaha.

Видео:Комплект электрозапуска на лодочный мотор Yamaha 25-30 2т.Скачать

Руководство по эксплуатации Yamaha

Условные обозначения и расшифровка названия модели лодочного мотора Yamaha.

Видео:Электричество в лодку - это просто. Зарядка аккумулятора от лодочного мотора.Скачать

Максимальные обороты лодочных моторов

Ниже приведены диапазоны оптимальных оборотов подвесных моторов при полностью открытой дроссельной заслонке и максимальной загрузке судна. Обороты двигателя при движении судна и верно подобранном гребном винте должны быть в пределах верхней половины указанного диапазо-на.

Выбирайте винты, соответствующие этим требованиям.

2-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ

9.9F, 15F, E9.9D, E15D, EK9.9D, EK15D, EK9.9J, EK15P

E25B, 25B, E30H, 30H, 25X, EK25B, EK25C

55D, E60J, E65A, 75A, E75B, 75C, 85A, 90A

Z150P, Z175G, Z200N, Z150Q, Z175H, Z200P

0* Модели моторов с левым направлением вращения гребного винта имеют те же оптимальные обороты, что и моторы с пра-вым направлением вращения.

4-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ

F40D, F50F, FT50G, F60C, FT60D

F75B, F75C, F80B, F80C, F90B, F100D

F/FL200C, F/FL225B, F225C, F/FL250A, F/FL250B

Если обороты двигателя превышают рекомендуемые, замените гребной винт на модель с большим шагом.

Если обороты двигателя ниже рекомендуемых, замените гребной винт на модель с меньшим шагом.

Не допускайте продолжительной работы двигателя на оборотах, превышающих рекомендуе-мые – это может привести к повреждению двигателя.

0* Изменение шага гребного винта на 25 мм приведет к изменению оборотов двигателя на 200 об/ мин.

Кроме того, изменение оборотов зависит от типа винта, воды (соленой/пресной), типа судна (мас-сы и формы корпуса) и т. д.

0* При подъеме мотора с помощью системы гидроподъема максимальные обороты двигателя увели-чатся.

Читайте также: 127 мотор 16 клапанный гнет клапана или нет

Видео:YAMAHA 9.9 / 15. КАКОЙ МОТОР ВЫ КУПИТЕ В 2024?Скачать

Электрический разъём для Yamaha 9,9 и 15f

vkartashov

пассажир

Anonymous

Guest

Re: електрический разъём для 9,9 и15f

Я думаю тебе одним разъемом не отделаться — нужен выпрямитель, а лучше преобразователь напряжения, так как напряжение будет варьироваться в широких пределах — например эхолот можно сжечь.

Поищи электрическую схему на свой мотор.

vkartashov

пассажир

Re: електрический разъём для 9,9 и15f

это понятно. выпрямитель,стабилизатор,фильтр,буфер это вторично. Разъем будь он не ладен поставлен во главу угла, а то видит око да зуб неймет,
напругу надо снять , не курочить же корпус двигуна

Anonymous

Guest

Re: електрический разъём для 9,9 и15f

Разъем для подключения выпрямителя должен быть — выглядит не как розетка конечно — у меня на сузуки провода обжаты (мама — папа). Корпус курочить не нужно, через специальные отверстия (обычно закрыты заглушками из резины) заводится вовнутрь провод, а там или на скрутку или еще как, если есть инструмент то можно красиво обжать

vkartashov

пассажир

Re: електрический разъём для 9,9 и15f

то то и он ,что дополнительных отверстий нет ,все ,что штатно должно стоять то и стоит выход только через злополучный «разъеб»

vkartashov

пассажир

Anonymous

Guest

твикс

матрос

Ivan_Spb

пассажир

Всем здравствуйте. Заказал себе на Алиэкспресс апгрейт для мотора.
Может кому пригодится, постарался указать все причиндалы, если, что пишите в личку расскажу более подробно как расключил.
Получился следующий набор:
1. Для бортовой сети 12В.

стабилизатор, взял вот такой:
http://ali.pub/17hdsx
Выключатель (клавиша) влагозащищенный
http://ali.pub/17heh8
Вольтметр влагозащищенный
http://ali.pub/17he5d

В двух словах схема получается такая. Стабилизатор устанавливается в моторе, далее уже плюс постоянки идет на выключатель (клавиша), минус напрямую на разъем. Выключатель установил вместо заглушки на моторе (рядом с штатно установленным разъемом). Далее плюс идет на разъем. Таким образом можно включать и выключать подачу питания и контролировать заряд аккумулятора.
Вольтметр подключил параллельно к линии питания от аккумулятора. При падении напряжения можно включить подачу питания от генератора.

Видео:Развод на Авито при покупке лодочного мотора Yamaha 9.9(15)Скачать

Электрооборудование для лодочных моторов ямаха

Добро пожаловать на наш форум! Вы зашли как гость и можете читать форум.
Для отправки сообщений требуется зайти под своим логином или зарегистрироваться. ( Вход | Регистрация)

Профиль
Группа: Пользователи
Сообщений: 2350
Регистрация: 2.9.2014
Из: Санкт-Петербург
Пользователь №: 3735
Имя:Максим
Орудие лова:спиннинг, фидер
Метро/Район:Ладожская

У многих из нас имеются лодки, а у некоторых даже бензиновые моторы к этим самым лодкам.
Ну а коль есть мотор да лодка, сам бог велел ко всему этому счастью добавить ещё и эхолот.
В первое время эхолот подключают к маленькому аккумулятору и радуются жизни, но через годик-другой появляется желание ещё подкачать лодку электрическим насосом и подзарядить телефон в экспедиции. От такой радости аккумулятор начинает быстренько разряжаться, а иногда и вообще даёт дуба.
Кто-то решает эту проблему покупкой аккумулятора но стопятьсот А/ч, а кто-то, как я, задумывается над зарядкой аккумулятора прямо на воде от лодочного мотора.
Ведь почти на всех моторах стоит магнето с катушками освещения от которых можно это самое электричество получить. Ну а дальше все моторы с делятся на две большие и одну маленькую группы:

1. Моторы на которых нет никакого регулятора/стабилизатора напряжения
2. Моторы на которых установлен регулятор Yamaha 6j8-81960-00
3. И мощные моторы на которых стоит нормальный генератор со стабилизатором.

Про мощные моторы с нормальным генератором я рассказывать не буду. Там всё как на автомобиле. Поговорим про первые две группы.

Для моторов без регулятора подключать выводы магнето напрямую к аккумулятору и тем более к нагрузке через выпрямитель категорически нельзя. Мало того что магнето даёт нам пульсирующее напряжение, так это напряжение ещё и превышает в пиках 60 вольт. Мало какая электроника переживёт подобные издевательства. Для исправления ситуации нам понадобиться чудо Российского приборостроения ВРНЛ-1.

Подключается он абсолютно также как стоковый Yamaha 6j8-81960-00 (схему смотри ниже), но по слухам и заверениям производителя работает лучше, без пульсаций, без высокочастотных помех высокого напряжения. И настолько хорош, что нагрузку в виде эхолота или ещё чего-то можно подключать прямо к нему даже без аккумулятора. (но я бы так не делал). Однако как бы не был хорош ВРНЛ-1, ограничивать ток заряда аккумулятора он не умеет, и при использовании аккумулятора малой ёмкости, мы можем сильно снизить ресурс аккумулятора. Что с этим делать я напишу дальше.

Теперь рассмотрим моторы оснащённые с завода регулятором Yamaha 6j8-81960-00.

Регулятор является шунтирующим, и график напряжения на нём имеет трапецеидальную форму. К сожалению, иногда проскакивает и высокое напряжение, поэтому использовать этот регулятор без аккумулятора категорически нельзя. Эхолоты переживают такое подключение, а вот другая электроника не особо, я пробовал.
Схема подключения регулятора 6j8-81960-00 крайне проста

Также необходимо следить за «правильным» подключением массы. Я долго не мог понять,почему у меня не происходит зарядки аккумулятора. И только тестовый запуск мотора в гараже с прозвоном мультиметром всех соединений помогли найти проблему.

При подсоединении массы к болту №1 напряжение между массой и плюсом не превышало 3 вольт, независимо от оборотов двигателя. При подключении же массы с болту №2 напряжения поднялось до номинальных 13.8 вольта.

Как и ВРНЛ-1, Yamaha 6j8-81960-00 не умеет ограничивать ток заряда аккумулятора. Который для свинцово кислотных аккумуляторов не должен превышать одной десятой ёмкости. Например для батареи в 7A/ч максимальный ток заряда должен составлять не более 0.7A, а для батареи в 15A/ч не более 1.5А. Как же быть в этом случае, и ограничить ток заряда?

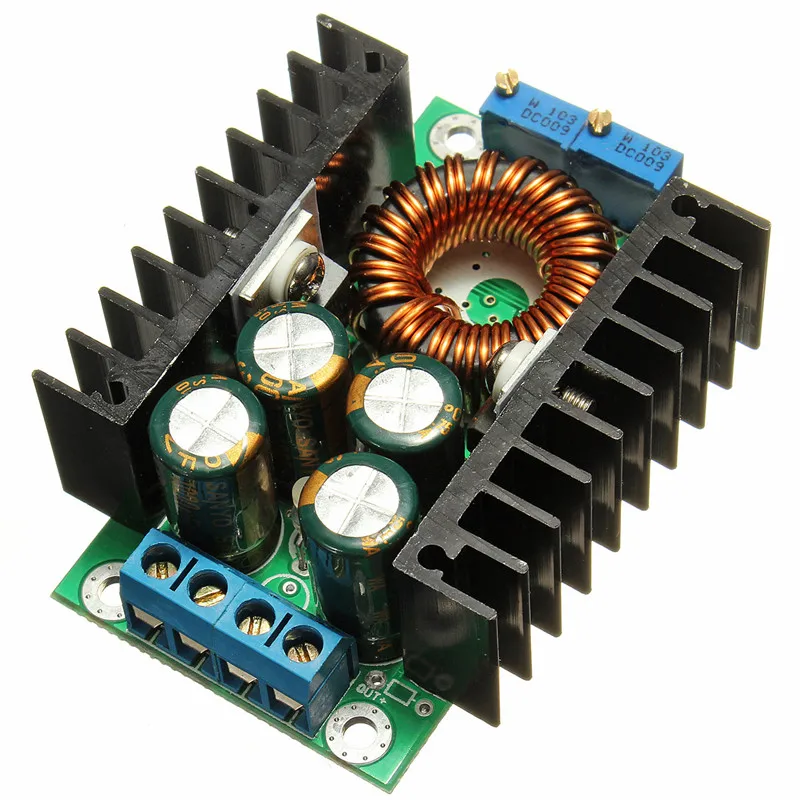

На помощь нам приходят дружественные китайские товары, а именно шаговый понижающий стабилизатор напряжения 0.8-28V 12A.

Двумя подстроечными резисторами можно выставить необходимое выходное напряжение и максимальную силу тока. Чтобы наш аккумулятор жил долго и счастливо.
И всё бы казалось замечательно но у данного регулятора нашёлся один недостаток. При выключенном моторе, аккумулятор начинает разряжаться через регулятор. Хоть и медленно (0.03A), но верно. И батарею на 7А/ч он разрядит на 10 дней. Такого счастья нам не нужно. Поэтому между регулятором и аккумулятором в разрыв положительного провода необходимо поставить диод Шоттки, например VS-90SQ045. Нужно учесть, что на диоде будет падение напряжения 0.2-0.4 вольта в зависимости от модели. И на эту величину нужно скорректировать на шаговом стабилизаторе.
В итоге мы получим следующую схему:

Сообщение отредактировал holypapa — 16.9.2016, 19:55

Видео:Электричество в лодке. Зарядка АКБ от мотора Yamaha 9.9 / 15, а также китайских аналогов.Скачать

Документация по подвесным лодочным моторам Yamaha

адмирал

Документация к лодочным моторам Yamaha
Руководства по эксплуатации подвесных лодочных моторов Yamaha (manual)
Периодичность сервисного обслуживания подвесных лодочных моторов Yamaha
Каталог запчастей со всеми моментами сборки для подвесных лодочных моторов Yamaha (lover unit)
Сервисная документация по подвесным лодочным моторам Yamaha (service manual)

Раздел будет пополняться, делимся ссылками

капитан 1-го ранга

адмирал

Руководство по выбору, монтажу и установке аксессуаров для подвесных лодочных моторов Yamaha

Данное руководство будет полезно не только владельцам моторов Yamaha, но всем другим.

Установка
Описание символов на упаковке подвесного мотора
Вскрытие упаковки подвесного мотора (стандартная стальная рама мотора).
установка подвесного мотора
Высота установки 4-тактного подвесного мотора
Сдвоенная установка
Расчет максимальной скорости судна
Установка выносного масляного бака
Размеры выносного масляного бака
При монтаже выносного масляного бака
Габаритные размеры подвесных моторов
Таблица условных обозначений габаритных размеров подвесных моторов
Габаритные размеры 2-тактных подвесных моторов
Габаритные размеры 4-тактных подвесных моторов
Таблица условных обозначений габаритных размеров кронштейна подвесных Моторов
Габаритные размеры кронштейна подвесных моторов

Гребные винты
Техническиехарактеристики гребных винтов
Подбор гребного винта
Таблица применяемости гребных винтов 2010 года
Максимальные обороты подвесных моторов

Дистанционное управление
Применяемость пультов дистанционного управления
Применяемость замков зажигания
Тросы пультов дистанционного управления
Крепежные комплекты пультов дистанционного управления
Кронштейн рулевого управления
Крепежный комплект тяги рулевого управления
Электропроводка
Электропроводка пультов дистанционного управления, совместимых с шиной данных

Румпели
Многофункциональный румпель 6х4
Регулировка трения в поворотном шарнире подвесного мотора

Приборы, несовместимые с шиной данных (серии 6y5 и 6y7)
Установка приборов
Аналоговый тахометр
Цифровой тахометр
Спидометр
Прибор топливной системы
Аналоговый указатель угла наклона мотора
Указатель давления охладителя
Указатель температуры охладителя
Счетчик мото-часов
Вольтметр
Указатель уровня топлива
Индикатор заряда аккумуляторной батареи
Электропроводка
Схема электрооборудования.
Описание уплотнительных колец

Приборы, совместимые с шиной данных (серии 6y8)
Совместимость приборов с подвесными моторами
Применяемость приборов
Размеры приборов
Дополнительное оборудование
Электропроводка
Схема электрооборудования
Первоначальная настройка приборов
Поиск неисправностей
Основные требования
Подключение оборудования, совместимого со стандартом nmea0183

Аккумуляторная батарея
Рекомендуемая аккумуляторная батарея
Длина проводов аккумуляторной батареи
Электропроводка аккумуляторной батареи

Приложение
Табличка с данными подвесного мотора
Вакуум в топливной системе
Переносныетопливные баки (стандарт)
Топливопроводы (стандарт)
Первичный насос (стандарт)
Предпродажная подготовка
Стандартные комплекты приборов
Стандартные комплекты приборов, совместимых с шиной данных
Начальные серийные номера подвесных моторов 2010 года выпуска
