Есть ли датчик давления в шинах веста

Lada Vesta SW Cross 1.8 5MT Luxe Multimedia Марс 2018. была.

Ребят, сорри за глупый вопрос. Где находится ELM разьем?

Под рулём слева,снизу под панелью

ну вы кулибин! про подсветку поворотов читал, сильно нужно заморочиться. А вот про контроль давления шин — как он будет работать? гироскоп или датчики давления стоят?

в иксрее это реализовано через датчики абс. на кроссах судя по всему не прошит этот алгоритм.

Lada Vesta SW Cross 1.8 5MT Luxe Multimedia Марс 2018. была.

но на панели место есть и в инструкции написано. Скоро буду на сервисе — уточню.

а это значит что если датчиков нет — то и система работать не будет. алгоритм может и прошит. но принцип работы совершенно другой.

Lada Vesta SW Cross 1.8 5MT Luxe Multimedia Марс 2018. была.

Видео:Лада Веста индикация давления в шинах. Особенности.Скачать

Скрытые функции Лада Веста. Отображение реальной температуры двигателя и контроль давления в шинах

Начиная с 2017 года на Ладу Веста устанавливают приборную панель нового образца. От старой ее можно отличить по оранжевой окантовке на циферблатах.

Поменялось и программное обеспечение: появились новые функции, а часть старых стала работать иначе. Но с заводскими настройками некоторые возможности заблокированы. Чтобы ими воспользоваться, нужно перенастроить или перепрошить приборную панель.

В рамках этой статьи мы разберем 2 дополнительные функции, которые требуются владельцам Лада веста чаще всего:

• Отображение реальной температуры.
• Контроль давления в шинах.

Видео:Веста. Датчик давления шин за 0 рублей и 5 минутСкачать

Отображение реальной температуры

Приборная панель нового образца неточно показывает температуру в диапазоне от 55 до 105 градусов. Неважно, нагрелся двигатель до 60 или 100 градусов – стрелка будет указывать на 90. После превышения порога в 105 градусов датчик уже показывает точную температуру.

С точки зрения водителей, это крайне неудобное нововведение. Из-за него невозможно объективно оценить, прогрелся ли автомобиль. А также легко пропустить момент, когда двигатель начинает «вскипать».

Датчик укажет на перегрев лишь при превышении критической температуры в 105 градусов.

Что мы предлагаем?

Мы предлагаем перенастроить датчик так, чтобы он показывал реальную температуру в диапазоне от 55 до 105 градусов. Чтобы вы могли вовремя заметить, когда двигатель начинает перегреваться и превышать порог в 90-95 градусов. В перспективе это позволит избежать «вскипания» мотора и сэкономить на ремонте системы охлаждения.

А также такая доработка заметно упрощает поездки зимой и поздней осенью. Появляется возможность убедиться на 100%, что автомобиль прогрет. Ведь поведение двигателя при температуре в 56 и 104 градуса заметно отличается.

Видео:ОЧЕНЬ ПРОСТО! Лада Веста - активация контроля давления шин через ABS car scannerСкачать

Контроль давления в шинах

Функция контроля давления в шинах добавилась в приборных панелях нового образца. Ранее в Лада Веста она была недоступна.

Система контроля давления считывает информацию с датчиков ABS/ESP и передает ее на бортовой компьютер. Точность измерения – примерно 0.2-0.3 бар. Благодаря этому водитель может заметить упавшее давление еще до изменений в поведении автомобиля. Это позволяет быстро заметить прокол или подкачать колесо.

Главная ценность функции – быстрая реакция водителя при проколе колеса. Даже пара км пути при спущенном колесе могут полностью испортить шину и придется ее менять. Датчик же позволяет быстро заметить прокол и заменить или подкачать колесо.

Но с завода эта функция заблокирована.

Что мы предлагаем в данной ситуации?

Активировать штатную систему контроля давления в шинах, которую изготовитель заблокировал. Поведение других систем автомобиля при этом не изменяется.

Датчики нужно просто программно активировать и откалибровать. И тогда при изменении давления в шинах на приборной панели загорится соответствующий индикатор.

Видео:Лада веста функция контроля давления в шинах ,,,ТЭСТИРУЕМ!!!Скачать

Что нужно, чтобы перенастроить приборную панель?

Вам нужно просто заказать выезд мастера из нашего подразделения СТОШило. Он настроит приборную панель за 15-30 минут и проверит ее работу. Иногда требуется чуть больше времени на калибровку датчиков давления в шинах, но даже в этом случае работа отнимает меньше часа.

Мы не рекомендуем пытаться настраивать приборную панель самостоятельно. Без опыта и оборудования такая «перепрошивка» может сбить настройки. В зависимости от ситуации потребуется замена приборной панели, датчиков или сложное программное восстановление системы. Лучше доверить работу профессионалам.

Видео:Лада веста давление в шинах какое лучше!!!Скачать

Датчик давления в шинах лада веста

Система контроля давления в шинах (TPMS) может устанавливаться заводом изготовителем. В случае отсутствия такой опции, владелец автомобиля может установить такие датчики своими руками. Разбираемся, оснащает ли АвтоВАЗ автомобили LADA системой контроля давления в шинах. А также, какие датчики выбрать в случае самостоятельной доработки.

Видео:Датчики давления в шинах для ММС Andrоid на Лада ВестаСкачать

Разновидности

Давление в шинах может контролироваться несколькими способами:

• Датчиками. Внутренними датчиками (монтируются внутри колеса) или наружными (накручиваются на ниппель вместо защитных колпачков). Сигнал с данными передается по радиоканалу на панель с дисплеем, которая находится в салоне автомобиля.
• Через систему ABS. В шинах нет датчиков, следят за давлением датчики ABS. Такая система не измеряет непосредственно давление, а вместо этого она сопоставляет сумму угловых скоростей вращения колес и отслеживает разницу этих сумм. Известно, что при падении давления в шине колесо начинает крутиться быстрее т.к. уменьшается его «диаметр». Увеличение угловой скорости регистрируется датчиком АБС, если отклонение средних показаний одной диагонали от другой — вот тут-то система и зажигает лампу.

Видео:Лада веста!!! Давление в шинах!Скачать

Штатная система контроля давления в шинах на LADA

Lada Kalina и Granta. Система контроля давления в шинах (через систему ABS) устанавливаются на экспортные версии этих моделей с 2015 года (это обязательное требование для продажи автомобилей на европейском рынке). В настоящее время для российского рынка эта опция недоступна.

Lada XRAY. В руководстве по эксплуатации указывается, что кроссовер в вариантном исполнении имеет систему контроля давления в шинах (TPM – tire pressure monito- ring) и сигнализатор «Аварийное давление в шинах» на панели приборов. Однако в настоящее время эта опция недоступна, и когда появится неизвестно. Функцию можно активировать самостоятельно.

Читайте также: Давление в шинах хендай санта фе 2004

Lada Vesta. В комбинации приборов нового образца появились новые световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении. Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Когда эта опция появится на Весте для российского рынка неизвестно.

Видео:ВЕСТА - ДАТЧИК ДАВЛЕНИЯ В ШИНАХ ЧЕРЕЗ "car scanner"Скачать

Аксессуары

Установить датчики контроля давления в шинах можно любую модель LADA без исключения. В нашей подборке товаров с aliexpress вы найдете:

• TPMS с наружными датчиками (накручиваются на ниппель вместо колпачков) (цена 2554 р.)
• TPMS с внутренними датчиками (монтируются внутри колеса) (цена 2692 р.)
• Колпачки-индикаторы 2.0 Bar (цена 120 р.)
• Колпачки-индикаторы 2.2 Bar (цена 65 р.)
• Колпачки-индикаторы 2.4 Bar (цена 98 р.)

А вы используете систему контроля давления в шинах на LADA?

Видео:Датчик давления в шинах Веста работает? Или новые возможности приборки Лада Веста!Скачать

Обзор, схема управления, артикулы

Контроль над работой автомобиля, его узлов, агрегатов осуществляют датчики. Приборы в режиме «онлайн» передают показания электронному блоку управления для интерпретации и реагирования.
В случае обнаружения несоответствия последним, на приборной панели сигнализируется индикатор «Check Engine». Водитель на основании полученных данных принимает решение.

Видео:датчики давления шин. Лада Веста СВ КроссСкачать

Перечень датчиков, установленных на Лада Веста

1. Контроллер (КСУД).
2. Датчик температуры охлаждающей жидкости (ДТОЖ).
3. Датчик детонации (ДД).
4. Датчик парковки.
5. Датчик положения коленчатого вала (ДПКВ).
6. Датчик положения распределительного вала (датчик фаз).
7. Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).
8. Датчик парктроника.
9. Датчик кислорода (ДК) или лямбда-зонд.
10. Датчик уровня топлива.
11. Датчик массового расхода воздуха (ДМРВ) или дроссельной заслонки.
12. Датчик скорости автомобиля (ДС).
13. Датчик АБС Лада Веста.
14. Датчик давления масла.
15. Датчик удара.
16. Датчики сцепленияи тормоза.

Видео:Установка датчиков давления в легкосплавный диск это просто.Скачать

Детальное описание и расположение датчиков

КСУД — контроллер системы управления двигателем (каталожный артикул 21127141102062). Это основной датчик, который принимает данные о состоянии технического средства от систем.

Установлен в моторном отсеке, слева по ходу движения машины. Вмонтирован в пластиковый корпус вместе с силовыми предохранителями.

• отсутствие данных на дисплее при запуске двигателя;
• частичное отображение данных;
• звуковое сопровождение в ходе работы.

Ресурс эксплуатации неограниченный согласно данных руководства по эксплуатации. На практике, не больше 5 лет, после чего нуждается в замене новым.

Датчик температуры охлаждающей жидкости (артикул 2190-1306010). Контролирует температуру в системе охлаждения автомобилем. При достижении критической отметки сигнализирует на приборную панель для уведомления водителя.

Установлен в корпусе крышки термостата. Срок эксплуатации – 75-85 тыс. км. Ремонту не подлежит.

• некорректное отображение рабочей температуры;
• дисплей неактивный;
• нестабильное отображение градуса.

Датчик детонации (артикул 2346015900). Предназначен для фиксации высокочастотных колебаний блока цилиндров, которые возникают при сгорании топлива.

Расположен на внешней стенке блока цилиндров. Срок эксплуатации неограниченный. Ремонту не подлежит.

• затрудненный запуск двигателя;
• нестабильная работа мотора на холостых оборотах.

Датчик положения коленчатого вала (артикул 8200701972-В). В режиме онлайн пересылает ЭБУ данные о частоте вращения коленвала, угле наклона.

Установлен в отверстии прилива крышки масляного насоса. Ресурс – 80-90 тыс. км. Ремонту не подлежит.

Видео:#TPMS#Лада веста#система контроля давления в шинах РАБОТАЕТСкачать

Датчик фаз

Датчик положения распределительного вала (артикул A2C90920400). Информирует электронный блок управления двигателем о достижении поршнем верхней и нижней мертвой точки при такте сжатия.

Установлен на двигателе, ниже крышки клапанов. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

• ЭБУ переходит в аварийный режим работы;
• двигатель работает нестабильно на холостых оборотах.

Видео:"Золотая" Веста вместо КретыСкачать

ДАД и ДТВ

Датчик абсолютного давления и датчик температуры воздуха (артикул 21150382821003). Информирует ЭБУ о количестве потребленного воздуха с целью корректировки обогащения горючей смеси в камере сгорания.

Установлен на коллекторе воздушного патрубка. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

• двигатель работает нестабильно на холостых оборотах;
• пассивная динамика разгона.

Видео:Наклейка о давлении в шинах на Лада Веста и Лада Х РейСкачать

Лямбда-зонд

Датчик концентрации кислорода (артикул 226A41771RF). Сепарирует поток газов в выпускном коллекторе, информирует ЭБУ о концентрации газов.

Установлен на внешней стенке выпускного коллектора. Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• индикация ошибки на приборной панели.

Датчик массового расхода воздуха (артикул 8450020039). Установлен за корпусом воздушного фильтра. Считывает количество потребляемого воздуха двигателем при движении.

Ресурс свыше 100000 км. Ремонту не подлежит.

• индикация ошибки на приборной панели.

Датчик скорости автомобиля (артикул 8450006894). Измеряет фактическую скорость движения, передает данные электронному блоку правления двигателем.

Установлен вверху, на крышке картера сцепления. Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• отсутствие показаний спидометра.

Датчик давления масла (артикул 8200671275). Установлен за головкой блока цилиндров. При достижении минимального уровня контакты замыкаются, сигнал об ошибке передается на приборную панель.

Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• сигнализация ошибки на приборной панели автомобиля.

Видео:Лада веста,,,функция контроля давления в шинах!!! Это фантастика...Скачать

Датчики сцепления и тормоза

Датчик сцепления (артикул 253250007R). Установлен на рычаге блока педалей. При нажатой педали контроллер отключает регулирование нагрузки двигателя.

Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• сигнализация ошибки на приборной панели автомобиля.

Видео:Давление в Шинах от R13 до R18Скачать

Обзор цен производителей

Указанный перечень каталожных артикулов датчиков используйте при покупке запчастей, новых комплектующих. Несмотря на простоту конструкции, устанавливайте оборудование в сертифицированных мастерских, где предоставляют гарантию качества на выполненные работы.
При возникновении сложностей обращайтесь за консультацией к менеджерам официальных представительств марки авто.

Читайте также: Шины для лады 2108

Видео:Лада Веста СВ. Стоит ли проверять давление в шинах после шиномонтажа?Скачать

Отзывы

Видео:Лада Веста Функция контроля давления шинСкачать

Видео — лямбда-зонд

Привет друзья! Сегодня я вам расскажу про свое крайне удачное и полезное приобретение в Китае. Поставил я в свою Весту СВ Кросс систему контроля давления в шинах от Xiaomi 70Mai TPMS. Бомба вещь. Ну обо всем по порядку.

Для любителей смотреть видео, есть видео обзор на на Ютубе:

Заказал я эту систему на Алиэкспрессе ТУТ еще ТУТ Там много подобных систем — Пример Но судя по отзывам у них немало проблем: то связь отваливается, то колпачки теряются, а иногда их просто воруют, то просто продукт еще сырой и много глюков и проблем в работе. В общем решил я не рисковать и взять проверенный бренд. Выбор пал на новинку от Xiaomi, вернее от бренда 70mai, это суббренд Xiaomi. У меня уже есть товары от этого бренда и к их качеству нареканий нет.

Заказ пришел примерно за 2 недели. В коробке находится пошаговая инструкция с характеристиками устройства, все по китайски, но что и как я вам сейчас и расскажу.

Далее видим главный блок этой системы с дисплеем, куда выводится вся необходимая информация. Блок полностью автономен. Имеет встроенный аккумулятор и солнечную панель для зарядки.

Но так же может работать и от USB. Для этого с боку есть Micro USB порт.

С противоположной стороны кнопка включения/выключения.

Снизу видим липкую основу, для монтажа блока на панель автомобиля.

В комплекте есть наклейки на колеса, для обозначения мест монтажа датчиков.

Есть кабель питания и четыре внутренних Bluetooth датчика. Каждый из них подписан, передний левый, передний правый и т.д.

Я специально взял внутренние датчики, они устанавливаются вместо штатных ниппелей, так как внешние, как показывает практика недолговечны, их быстро воруют и они опасны. А опасны они тем, что они держат в открытом состоянии золотник ниппеля, и частенько они травят воздух, что недопустимо.

В нижней черной части датчика находится батарейка и Bluetooth передатчик, а верхняя это просто ниппель.

Что касается батарейки, то по заявлению производителя, хватит ее на пять лет, я склонен ему верить, так как батарейка в системе слежения за почвой цветов от того же Xiaomi, работает у меня без остановки уже два года и не собирается садится, а принцип работы у него такой же, как и у этих датчиков.

Датчик фиксирует давление и температуру в колесе и по каналу Bluetooth передает информацию на головное устройство.

Ниппель у датчика стандартный. Имеет пластиковый колпачок, под которым скрывается золотник. В общем производитель не изобретал велосипед, а взял за основу надежную проверенную систему. При необходимости золотник можно спокойно заменить на новый из автомагазина.

Далее идет прижимная гайка, фиксирующая ниппель на диске колеса. В общем необходимо просто заменить старый ниппель на этот и все, система готова.

Все датчики уже привязаны к головному устройству, но не активированы, активируются они сразу после монтажа в колесо, когда на них действует давление, но чтобы убедится в их исправности до монтажа, можно принудительно их активировать, например насосом, создать давление на датчике, через это отверстие.

Один датчик я уже активировал, но нужно все проверить. Включаем насос, нагнетаем давление и вуаля, видим, что второй датчик появился в системе. Головное устройство установило с ним связь. Таким же образом активируем остальные датчики.

После этого едем на шиномонтаж, опыт работников не важен, ведь датчики ставятся так же, как и обычные ниппели.

Далее извлекается штатный ниппель и на его место устанавливается новый. Просто садится на штатное место и затягивается гайка. Размещать датчик нужно вот так! Иначе покрышка его сломает при бортировке.

Затем обязательно делаем балансировку, чтобы не было биения на скорости!

Два колеса готовы и датчики уже передают данные.

Вот так выглядят ниппели на местах. Это лучше чем внешние. Их не украсть и не потерять. И еще, не перепутайте датчики, устанавливайте строго согласно маркировке: левый — правый, передний — задний. (Если перепутали, то в программе можно их поменять местами).

И так, что нам показывает прибор. Показывает давление в шинах, показывает он в Барах. Так как 1 Бар равен 0,987 Атмосфер или 1.0197 кгс/см2. Так что будем считать, что показывает в привычных нам Атмосферах.

Читайте также: Сколько надувать шины автомобиля

Так же показывает температуру в колесе, в Цельсиях. Заднее левое только что поставили, во время накачивания датчик обдувается потоком воздуха и остывает, еще не успел нагреться, поэтому показание на нем низкие.

Так же показывает остаток заряда встроенного аккумулятора.

Также показывает значок Солнышко, когда идет зарядка от солнца. Кстати экран тут жидкокристаллический и на солнце читается отменно.

Что касается точности показаний, то у прибора с этим все в порядке. На шиномонтаже я проверял, показаниях с их манометром сходятся один в один, но заснять не получилось. Вернее забыл ? Но проверим насосом, его манометр показывает точно. На заднем левом колесе манометр показывает ровно 2 атмосферы и прибор показывает тоже значение 2.0. Датчики исправны и верно откалиброваны.

Устройство опрашивает датчики примерно 1 раз в 5 секунд. Так же устройство сигнализирует о давлении ниже или выше нормы. Эти значения можно указать самому в приложении.

Ну и пару слов про приложение на смартфоне. Скачиваем его из Google Play и запускаем, предварительно подключив смартфон к устройству по Bluetooth. На главном экране видим список наших устройств, их может быть несколько. У меня пока одно. Нажимаем на него и открывается основное меню. Тут видим все те же параметры, что на самом устройстве: температуру и давление. Если мы нажмем на троеточие, то попадем в меню настроек. Пока что тут все на китайском, но это и не страшно, тут все элементарно. Возможно когда вы читаете эту статью, производитель уже выпустил английскую или даже русскую версию программы.

Первый пункт это настройка давления в шинах. В первой строке нам просто приводят пример перевода значений одной системы единиц в другую. Далее нам предлагают указать предпочтительное давление в передних колесах и задних. От этого будет автоматически меняться безопасный диапазон давления для передних и задних колес соответственно.

При выходе давления из этой зоны выше или ниже, система начнет оповещение водителя.

Следующий пункт меню это настройка температуры в шинах. Первая строчка опять же информационная, поможет перевести Фаренгейты в Цельсия. Вторая и третья для выбора предельной температуры в передних и задних колесах соответственно.

При превышении этого значения система опять же проинформирует водителя. По умолчанию это значение 70 градусов по Цельсию. Рекомендую это значение и оставить.

Третий пункт меню это привязка новых или перенастройка уже имеющихся датчиков. Например если вы перепутали датчики или перекинули колеса например с переда назад. Я установил датчики правильно и лазить сюда мне пока смысла нет. В принципе это все для чего нужно приложение, просто для более тонкой настройки.

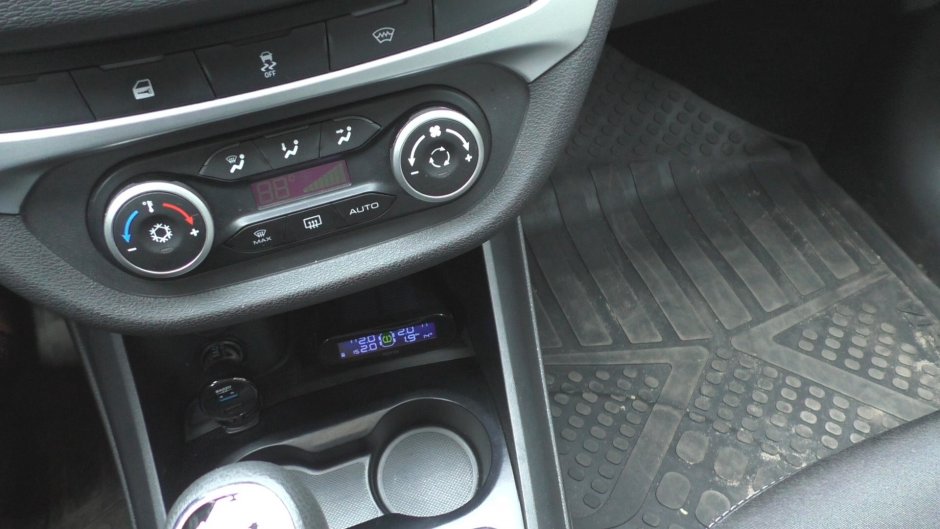

Я долго думал куда установить это устройство. Он должен стоят под стеклом, что бы заряжаться от солнца.

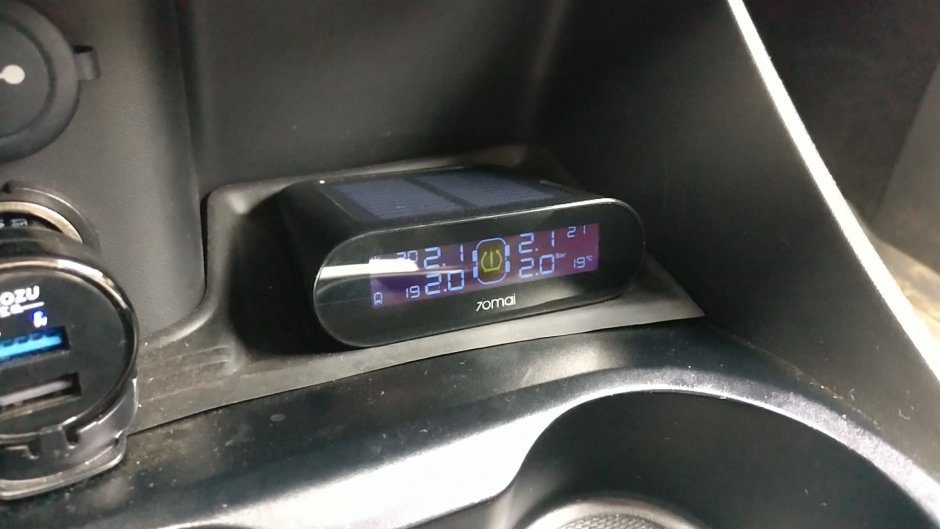

Но потом я вспомнил, что у Весты есть интересная ниша под панелью и уложив туда устройство, я был приятно удивлен, как гармонично оно туда вписалось. Как там и было. Можно даже не фиксировать, на резиновом коврике оно особо и не скользит. Показания вполне читаемы, да и на панели ничего лишнего нет и не привлекает внимания хулиганов. В общем в этой нише и решил его оставить. Благо рядом зарядник и штатный usb порт автомобиля, и можно кинуть питание USB кабелем с изогнутыми разъемами. Кабель я уже заказал, как придет подключу, а пока работает на аккумуляторах.

Кстати про автономность. Ночную поездку прибор пережил на аккумуляторе благополучно. Так что без кабеля питания, от заката до рассвета, аккумулятора хватает спокойно. Проверено.

Кстати, пока машина припаркована, устройство спит, и просыпается от вибрации, например хлопнув дверью. Устройство включается и готово к работе. Уходя не надо выключать, а приходя не надо включать, оно отключится автоматически через 5 минут простоя.

Ну и пара тестов. На улице 16 градусов. Машина стояла пол часа. Температура в колесах от 17 до 21 градуса. Естественно передник теплее, так как мотор близко и тормозные нагрузки выше. Давление же перед 2.1, зад 1,9, все как я люблю. Заводимся и едем.

Через пару километров показания меняются. Давление в задних колесах увеличилось примерно на одну десятую атмосферы в связи с увеличением температуры, что естественно. Температура растет — давление увеличивается.

По окончанию поездки температура еще немного подросла, но давление показывает то же. Оно конечно тоже подросло, но прибор имеет градацию в одну десятую атмосферы, видимо давление не превысило этот порог.

Любопытный факт, на улице всего 18 градусов, но после продолжительной поездки по городу, температура подскочила почти до 40 градусов, и соответственно давление тоже, перед уже показывает все 2,2 атмосферы. Боюсь представить что будет в летнюю жару! Лично видел как взрывается колесо на ходу от жары и перегрева.

А вот еще ночной пример. На улице 16 градусов, и после получасовой езды по трассе, температура и давление повышено, но не сильно, так как по трассе обдув колес сильнее, чем по городу.

В общем система мне очень понравилась, кто то скажет что все это фигня, и колеса надо проверять перед посадкой в авто будет отчасти прав, но все же полезно, например на трассе, на большой скорости видеть, какое давление в колесах, и иметь возможность оповещения о проколе и снижения давления до того, как покрышка придет в негодность или не дай бог произойдет занос и опрокидывание. Также система оповестит о потери колеса. На переднеприводных авто утерю заднего колеса можно не замечать до момента полной остановки, смешно, но факт, много таких случаев.

Езжу с этой системой уже почти месяц и с каждой поездкой понимаю, что принял правильное решение о ее приобретении. Безопасность лишней не бывает. Всем удачи на дорогах!
