Глушитель ограничивает шум, производимый компрессорным блоком при подаче воздуха в пневматические упругие элементы и выпуска воздуха из них.
Глушитель состоит из двух пластмассовых формованных камер, которые соединены вместе и содержат два блока звукопоглощающего пеноматериала. С каждой стороны глушителя запрессованы патрубки, к которым крепятся трубка выпуска воздуха в атмосферу и трубка выпуска воздуха из компрессорного блока.
Вторая камера, расположенная вокруг выпускной камеры, образует глушитель воздухозаборника. С двух сторон глушитель воздухозаборника имеет патрубки, к которым крепятся впускная трубка фильтра воздухозаборника и впускная трубка компрессорного блока. Глушитель воздухозаборника представляет собой полую камеру, не заполненную звукопоглощающим пеноматериалом.
Фильтр воздухозаборника соединен трубкой со впускной камерой глушителя воздухозаборника компрессорного блока. Фильтр находится в левом заднем углу кузова, вдали от возможных источников загрязнений и влаги.
Фильтр содержит фильтрующий элемент, который удаляет твердые частицы из впускаемого воздуха, прежде чем он попадет в глушитель или компрессорный блок.
- LRmanual.ru
- Вы здесь
- Воздушный фильтр пневматической подвески Discovery 3
- Снятие
- Установка
- Discovery 3. Глушитель и фильтр воздухозаборника пневматической подвески
- Discovery 3. Воздушная магистраль пневматической подвески
- Discovery 3. Схема управления пневмоподвеской
- Discovery 3. Глушитель и фильтр воздухозаборника пневматической подвески
- Discovery 3. Воздушная магистраль пневматической подвески
- Discovery 3. Схема управления пневмоподвеской
- Замена ремкомплекта компрессора пневмоподвески. Итоги
- 📽️ Видео
Видео:Как перебрать компрессор пневмоподвески Land Rover Discovery 3 2006 года. компрессор дискавери 3Скачать
LRmanual.ru
Видео:Замена осушителя на компрессоре пневмоподвески 1часть Land Rover Discovery 3 Ленд Ровер Дискавери 3Скачать
Вы здесь
Видео:Установка компрессора в Discovery 3Скачать
Воздушный фильтр пневматической подвески Discovery 3
Видео:Самостоятельная замена фильтра в салоне Discovery 3/4Скачать
Снятие
1. Откройте дверь багажного отделения.
2. Снимите запасное колесо.
3. Отверните четыре гайки крепления теплозащитного экрана левой задней трубы.
4. Установите на место теплозащитный экран левой задней трубы.
5. Отсоедините трубопровод впускного фильтра пневматической подвески.
6. Отсоедините впускной фильтр пневмоподвески.
- Снимите уплотнительную втулку.
- Высвободите из зажима.
7. Снимите технологическую крышку с нижней панели отделки в левой задней части кузова.
8. Снимите впускной фильтр пневмоподвески.
Видео:Сломалась пневмоподвеска на Land Rover Discovery 3.Скачать
Установка
1. Установите впускной фильтр пневмоподвески. Установите уплотнительную втулку.
2. Установите технологическую крышку на нижнюю панель отделки в левой задней части кузова.
3. Закрепите впускной фильтр пневмоподвески.
4. Подсоедините трубопровод впускного фильтра пневматической подвески.
5. Установите на место теплозащитный экран левой задней трубы. Наверните гайки.
6. Установите запасное колесо.
7. Закройте дверь багажного отделения.
Ошибка компрессора пневмоподвески Land Rover Discovery 3 Ленд Ровер Дискавери 3
Автодиагностика для начинающих Land Rover Discovery 3 Диагностика пневмоподвески
Ремонт пневмоподвески (подвески) Land Rover Discovery 3
Лайфхак от Петровича. Проблемы с пневмой Discovery 3
Как проверить пневмо подвеску в диагностическом интерфейсе SDD на Land Rover / Range Rover ?
Замена осушителя на компрессоре пневмоподвески 2часть Land Rover Discovery 3 Ленд Ровер Дискавери 3
Видео:Установка 2х микронного топливного фильтра на Land Rover Discovery III 2.7dСкачать

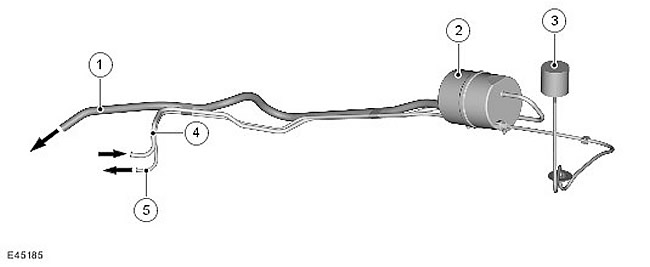

Discovery 3. Глушитель и фильтр воздухозаборника пневматической подвески
