Чтобы «продлить жизнь» Вашего компрессора пневмоподвески рекомендуется производить замену фильтра раз в год (установлен на трубке подачи воздуха). Задача фильтра — очистить воздух, который забирает компрессор из окружающей среды, от пыли и др. мелких частиц. Грязь и мусор, попадающие в компрессор играют роль абразива, вышлифовывают поршневую камеру, тем самым снижая производительность компрессора. Обязательно необходимо проверить целостность самой трубки, к которой крепится фильтр, т.к. если на ней есть трещины, то воздух будет проходить минуя фильтр.
Замена фильтра откладывается или переносится по двум причинам: не нашел в продаже, дорого.
Концерны Mercedes, VAG и др. используют фильтры производителя MANN, Германия.
Родоначальником концерна MANN стал небольшой завод, основанный в 1941г. в немецком городке Людвигсбург, недалеко от Штутгарта, который впоследствии превратился в головное предприятие крупной транснациональной компании, раскинувшей сеть подразделений по 27 городам мира. Общий ассортимент продукции, производимой Mann+Hummel, насчитывает более 2000 позиций. Ассортимент автомобильных фильтров MANN включает воздушные, масляные, топливные и салонные фильтры практически для всех существующих на сегодняшний день марок и моделей как легковых, так и грузовых автомобилей, в том числе и российских. Продукция поставляется как на вторичный рынок, так и на сборочные конвейеры ведущих автомобилестроителей: BMW, VOLKSWAGEN, AUDI, OPEL, FORD, VOLVO, NISSAN, PEUGEOT, FIAT, JAGUAR, и др.
Применимость
1. Фильтр MANN WK 32/6 устанавливается на Mercedes CL (C216), CLS (C219), E (W/S211), Maybach (W240), S (W220), S (W221), ML/GL (W164), R-class (W251), Viano (639), Vito II (639).
Кросс-номер A2203200069. Цена за него в Москве 500 руб, а за WK 32/6 — 200 руб.
2. Фильтр MANN WK 32/7 устанавливается на Mercedes CLS (C218), E (W/S212), E (A/C207), GL (X166), M (W166), Maybach II (X222), S (W222 / C217), Sprinter II (906).
Кросс-номер A2123200169. Цена за него в Москве 504 руб, а за WK 32/7 — 178 руб.
Экономьте правильно!
Замена фильтра компрессора пневмоподвески Mercedes W220
Видео:Компрессор пневмоподвески Mercedes w220 w219 w211Скачать
Принципы работы, неисправности, обслуживание AIRMATIC w220. Часть 2
Датчик высоты стойки (В22/3, В22/8, В22/9)
В22/3 – датчик высоты заднего моста
В22/8 — левый передний датчик высоты стойки
В22/9 — правый передний датчик высоты стойки
Эти датчики определяют высоту автомобиля на переднем мосту и заднем и передают полученные значения в модуль управления AIRmatic с ADS.
Конструкция датчика: 2 датчика Холла в одном корпусе.
Определяет уровень транспортного средства с использованием тяги от верхних поперечных рычагов управления слева и справа переднего моста. Датчик на задней оси отслеживает движение торсиона и определяет средний уровень транспортного средства. Сбой датчика обнаруживается модулем управления при сравнивании сигналов от каждого из датчиков.
Центральный ресивер пневмоподвески AIRmatic (42)
По сути представляет собой металлический баллон, который хранит сжатый воздух, чтобы использовать его, не напрягая компрессор лишний раз. Находится он с левой стороны, за бампером. (см. фото)
Этот переключатель управляет адаптивной системой демпфирования (ADS).
Переключатель с индикаторами расположен в верхней части центральной консоли.
Система ADS автоматически выбирает оптимальное демпфирование для той или иной дорожной ситуации. Спортивный или комфортный режим говорит ей о Ваших предпочтениях в данный момент.
Настройка подвески устанавливается в соответствии с:
Вашим стилем вождения
Условий дорожного покрытия
Вашего выбора стиля работы подвески, «спорт» или «комфорт», который вы выбрали с помощью переключателя демпфирования.
Вы можете выбрать следующие стили работы подвески:
«Comfort» — обе индикаторные лампы (1) выключены.
«Sport 1″ – горит один индикатор (1) на клавише управления.
«Sport 2″ – горят оба индикатора (1) на клавише управления.
Выбранный стиль работы подвески хранится в памяти даже после того, как вы заглушите автомобиль.
Переключатель управления уровнем авто (N72/1s2)
Этот переключатель управляет клиренсом автомобиля.
Следующие уровни настройки высоты автомобиля могут быть выбраны, когда автомобиль находится в неподвижном состоянии:
«Нормальный» — для езды по обычным дорогам. Световой индикатор (1) выключен.
«Поднятый» — для езды по неровной дороге или при использовании цепей противоскольжения. Световой индикатор (1) горит.
Выбирайте «Поднятый» вариант настройки, только когда этого требуют текущие условия вождения. Иначе расход топлива может увеличиться и управляемость автомобилем также может быть нарушена.
Дорожный просвет автомобиля увеличивается или уменьшается в соответствии с выбранным значением уровня и скоростью автомобиля (эти подстройки клиренса настолько малы, что вы можете не заметить каких-либо изменений):
С увеличением скорости дорожный просвет уменьшается примерно на 20 мм.
С уменьшением скорости дорожный просвет снова поднимается до выбранного уровня транспортного средства.
Выбранный клиренс автомобиля сохраняется в памяти, даже если двигатель был заглушен и перезапущен. Однако, поднятое транспортное средство понизит клиренс до нормального уровня при превышении скорости 120 км/ч, либо если вы будете ехать в скоростном интервале между 80 км/ч и 120 км/ч более 5 минут.
Читайте также: Мощность холодильника при запуске компрессора
Модуль управления пневмоподвеской AIRmatic с ADS (N51)
Задание модуля управления Airmatic: выполнить все контрольные функции ADS и airmatic. Сам блок управления находится в левом блоке предохранителей.
Входящие данные. Модуль управления пневмоподвеской AIRmatic получает входные сигналы по шине CAN из следующих компонентов:
Модуль управления ESP
Модуль контроля двигателя
Модуль управления коробкой передач
Приборная панель
Датчик угла поворота рулевого колеса
Переключатель Comfort / Sport
Переключатель клиренса
3 датчика ускорения кузова
Два датчика высоты передней оси
Датчик высоты заднего моста
Датчик давления пневмоподвески
Выходные функции. В пневмоподвеске Аirmatic входные сигналы обрабатываютсся модулем управления, который на основании этих данных выдает исходящие сигналы для следующих компонентов:
Блок клапанов
Центральный ресивер
Четыре клапана ADS
Многофункциональный дисплей
Индикаторы на переключателях уровня/режима
Воздушный компрессор

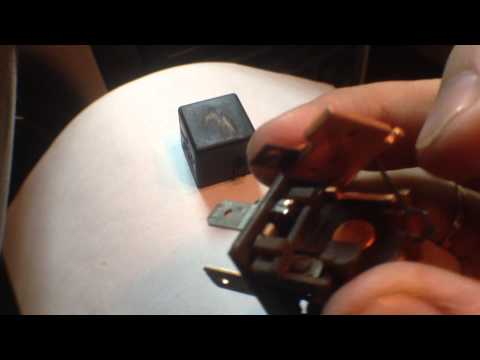

Реле и предохранитель компрессора пневмоподвески
Находятся в правом блоке предохранителей.
Стойки пневмоподвески (40, 41)
Стойка пневмоподвески AIRmatic берет на себя все функции подвески, контроля клиренса, регулировки клиренса и жесткости хода.
40 — амортизационные стойки передней оси. 41 — амортизационные стойки задней оси.
Конструкция стойки пневмоподвески: В однотрубный газонаполненный амортизатор интегрирована пневматическая подушка. Клапан ADS крепится к пневмостойке.
41 – Пневматическая стойка заднего моста
40 — переднего
а – стенка амортизационного сердечника
b — цилиндрическая трубка
c – прокладка штока поршня
d – направляющая штока поршня
e — шток поршня
f — рабочий поршень
g — буфер отбоя пружины
h – воздушная мембрана
i – буфер отбоя
k — клапан остаточного давления
l — воздушная камера
m — разделительный поршень
n – защитный пыльник
o – камера высокого давления газа
Функционирование: вес автомобиля распределяется между 4 пневмостойками, которые поддерживают клиренс благодаря сжатому воздуху в воздушной камере (l), которые снизу запечатаны резиновой мембраной (h). Под динамическими нагрузками во время движения мембраны, будучи сопряженными с воздушными каммерами, раскатываются и закатываются параллельно оси сердечника, обеспечивая тем самым необходимый ход стойки. Вся эта зона изолирована от внешнего мира резиновым пыльником (n) для защиты от грязи.
Клиренс автомобиля поднимается/опускается за счет увеличения/уменьшения давления воздуха в воздушной камере (l), что приводит к удлинению/укорочению стойки (40). Сверху в стойку монтируется пневматический клапан (k), который блокирует воздух в стойке по команде блока управления, либо при падении уровня остаточного давления в стойке ниже 4-5 бар.
Стойки передние (без 4matic):
A2203205113 (заменены на A2203202438)
A2203202438
Стойка передняя (автомобили с системой полного привода 4matic):
A2203205013
A2203207913 (для варианта код Z04)
A2203207813 (для варианта код Z07) (заменен позже на A2203202338)
A2203202338 (для варианта код Z07)
BILSTEIN
Поскольку BILSTEIN и является производителем стоек для W220, можно купить оригинальные стойки напрямую от BILSTEIN гораздо дешевле.
Передняя левая (автомобиль с системой полного привода 4matic): 44-051518
Передняя правая (автомобиль с системой полного привода 4matic): 44-051525
Стойки передние (не 4matic): 44-042295
Задние: 44-042301
Arnott
Вот тут спорный вопрос. Arnott продает как новые, так и восстановленные стойки. Раньше они были только в США, но теперь есть и в Европе, соответственно, к нам они стали ближе. Но перед тем, как Вы начнете гуглить, где купить стойки Arnott, учтите следующее:
Arnott утверждают, что используют специальные уплотнители, произведенные эксклюзивно для них компанией Continental и они попросту вечные (ну по крайней мере, мол, дольше ходят, чем оригинал). А на самом деле Арнотт предоставляет ограниченную пожизненную гарантию для своих изделий.
Arnott восстановленные стойки стоят дешевле новых (а еще и свои старые сдать можно, прилично заработав, НО… Арнотт всего лишь устанавливают новую воздушную подушку и мембрану — поршневые уплотнения, газонаполненный амортизатор (снизу) никто не трогает. То есть, да, пневматика работает. А работает ли сама стойка и сколько она протянет?
Есть еще «собственный» вариант от Arnott – но. Их стойки не поддерживают систему ADS (Active Dumping System). Вы их подключаете в систему, но в них прописана команда. дурачить компьютер. Таким образом, они просто дают блоку управления ложную информацию, будто бы ADS работает, хотя это совершенно не так. Также Вам будут более недоступны режимы Sport 1 / Sport 2
Демпфирующий клапан (Y51, Y52, Y53, Y54)
Его задача — адаптировать жесткость амортизаторов к стилю вождения и дорожным условиям. Жесткость амортизаторов регулируется в демпфирующих клапанах (Y51, Y52, Y53, Y54). Каждое колесо имеет один клапан демпфирования, который установлен между верхней и нижней опорами однотрубных пневматических амортизаторов. Каждый такой клапан (можно сказать, блок) содержит два электромагнитных клапана (У1, У2), что позволяет блоку переключиться в одну из 4 возможных настроек амортизаторов в соответствии с тем, какую команду клапанный блок получает от модуля управления пневпоподвеской AIRmatic с ADS. Чрезвычайно короткое время срабатывания (миллисекунды) означает, что оптимальный параметр демпфирующего усилия доступен практически сразу, если внезапные изменения жесткости хода автомобиля потребуются — например, во время маневра уклонения от препятствия.
Читайте также: Компрессор для покраски трехфазный
Y51 — передний левый демпфирующий клапан
У1 – электромагнитный клапан 1
У2 — электромагнитный клапан 2
p — поршневой блок клапанов
Демпфирующий клапан (Y51, Y52, Y53, Y54) состоит из корпуса и двух поршневых клапанов, которые располагаются выше соленоидов и вместе образуют электромагнитный клапан (У1, У2). внутри системы содержится масло для поглощения перепадов давления и резких нагрузок.
Видео:Замена силикагеля компрессора пневмоподвески мерседес w220Скачать
Принципы работы, неисправности, обслуживание AIRMATIC w220. Часть 2
Датчик высоты стойки (В22/3, В22/8, В22/9)
В22/3 – датчик высоты заднего моста
В22/8 — левый передний датчик высоты стойки
В22/9 — правый передний датчик высоты стойки
Эти датчики определяют высоту автомобиля на переднем мосту и заднем и передают полученные значения в модуль управления AIRmatic с ADS.
Конструкция датчика: 2 датчика Холла в одном корпусе.
Определяет уровень транспортного средства с использованием тяги от верхних поперечных рычагов управления слева и справа переднего моста. Датчик на задней оси отслеживает движение торсиона и определяет средний уровень транспортного средства. Сбой датчика обнаруживается модулем управления при сравнивании сигналов от каждого из датчиков.
Центральный ресивер пневмоподвески AIRmatic (42)
По сути представляет собой металлический баллон, который хранит сжатый воздух, чтобы использовать его, не напрягая компрессор лишний раз. Находится он с левой стороны, за бампером. (см. фото)
Этот переключатель управляет адаптивной системой демпфирования (ADS).
Переключатель с индикаторами расположен в верхней части центральной консоли.
Система ADS автоматически выбирает оптимальное демпфирование для той или иной дорожной ситуации. Спортивный или комфортный режим говорит ей о Ваших предпочтениях в данный момент.
Настройка подвески устанавливается в соответствии с:
Вашим стилем вождения
Условий дорожного покрытия
Вашего выбора стиля работы подвески, «спорт» или «комфорт», который вы выбрали с помощью переключателя демпфирования.
Вы можете выбрать следующие стили работы подвески:
«Comfort» — обе индикаторные лампы (1) выключены.
«Sport 1″ – горит один индикатор (1) на клавише управления.
«Sport 2″ – горят оба индикатора (1) на клавише управления.
Выбранный стиль работы подвески хранится в памяти даже после того, как вы заглушите автомобиль.
Переключатель управления уровнем авто (N72/1s2)
Этот переключатель управляет клиренсом автомобиля.
Следующие уровни настройки высоты автомобиля могут быть выбраны, когда автомобиль находится в неподвижном состоянии:
«Нормальный» — для езды по обычным дорогам. Световой индикатор (1) выключен.
«Поднятый» — для езды по неровной дороге или при использовании цепей противоскольжения. Световой индикатор (1) горит.
Выбирайте «Поднятый» вариант настройки, только когда этого требуют текущие условия вождения. Иначе расход топлива может увеличиться и управляемость автомобилем также может быть нарушена.
Дорожный просвет автомобиля увеличивается или уменьшается в соответствии с выбранным значением уровня и скоростью автомобиля (эти подстройки клиренса настолько малы, что вы можете не заметить каких-либо изменений):
С увеличением скорости дорожный просвет уменьшается примерно на 20 мм.
С уменьшением скорости дорожный просвет снова поднимается до выбранного уровня транспортного средства.
Выбранный клиренс автомобиля сохраняется в памяти, даже если двигатель был заглушен и перезапущен. Однако, поднятое транспортное средство понизит клиренс до нормального уровня при превышении скорости 120 км/ч, либо если вы будете ехать в скоростном интервале между 80 км/ч и 120 км/ч более 5 минут.
Модуль управления пневмоподвеской AIRmatic с ADS (N51)
Задание модуля управления Airmatic: выполнить все контрольные функции ADS и airmatic. Сам блок управления находится в левом блоке предохранителей.
Входящие данные. Модуль управления пневмоподвеской AIRmatic получает входные сигналы по шине CAN из следующих компонентов:
Модуль управления ESP
Модуль контроля двигателя
Модуль управления коробкой передач
Приборная панель
Датчик угла поворота рулевого колеса
Переключатель Comfort / Sport
Переключатель клиренса
3 датчика ускорения кузова
Два датчика высоты передней оси
Датчик высоты заднего моста
Датчик давления пневмоподвески
Выходные функции. В пневмоподвеске Аirmatic входные сигналы обрабатываютсся модулем управления, который на основании этих данных выдает исходящие сигналы для следующих компонентов:
Блок клапанов
Центральный ресивер
Четыре клапана ADS
Многофункциональный дисплей
Индикаторы на переключателях уровня/режима
Воздушный компрессор
Читайте также: Нанесение шпаклевки с помощью компрессора
Реле и предохранитель компрессора пневмоподвески
Находятся в правом блоке предохранителей.
Стойки пневмоподвески (40, 41)
Стойка пневмоподвески AIRmatic берет на себя все функции подвески, контроля клиренса, регулировки клиренса и жесткости хода.
40 — амортизационные стойки передней оси. 41 — амортизационные стойки задней оси.
Конструкция стойки пневмоподвески: В однотрубный газонаполненный амортизатор интегрирована пневматическая подушка. Клапан ADS крепится к пневмостойке.
41 – Пневматическая стойка заднего моста
40 — переднего
а – стенка амортизационного сердечника
b — цилиндрическая трубка
c – прокладка штока поршня
d – направляющая штока поршня
e — шток поршня
f — рабочий поршень
g — буфер отбоя пружины
h – воздушная мембрана
i – буфер отбоя
k — клапан остаточного давления
l — воздушная камера
m — разделительный поршень
n – защитный пыльник
o – камера высокого давления газа
Функционирование: вес автомобиля распределяется между 4 пневмостойками, которые поддерживают клиренс благодаря сжатому воздуху в воздушной камере (l), которые снизу запечатаны резиновой мембраной (h). Под динамическими нагрузками во время движения мембраны, будучи сопряженными с воздушными каммерами, раскатываются и закатываются параллельно оси сердечника, обеспечивая тем самым необходимый ход стойки. Вся эта зона изолирована от внешнего мира резиновым пыльником (n) для защиты от грязи.
Клиренс автомобиля поднимается/опускается за счет увеличения/уменьшения давления воздуха в воздушной камере (l), что приводит к удлинению/укорочению стойки (40). Сверху в стойку монтируется пневматический клапан (k), который блокирует воздух в стойке по команде блока управления, либо при падении уровня остаточного давления в стойке ниже 4-5 бар.
Стойки передние (без 4matic):
A2203205113 (заменены на A2203202438)
A2203202438
Стойка передняя (автомобили с системой полного привода 4matic):
A2203205013
A2203207913 (для варианта код Z04)
A2203207813 (для варианта код Z07) (заменен позже на A2203202338)
A2203202338 (для варианта код Z07)
BILSTEIN
Поскольку BILSTEIN и является производителем стоек для W220, можно купить оригинальные стойки напрямую от BILSTEIN гораздо дешевле.
Передняя левая (автомобиль с системой полного привода 4matic): 44-051518
Передняя правая (автомобиль с системой полного привода 4matic): 44-051525
Стойки передние (не 4matic): 44-042295
Задние: 44-042301
Arnott
Вот тут спорный вопрос. Arnott продает как новые, так и восстановленные стойки. Раньше они были только в США, но теперь есть и в Европе, соответственно, к нам они стали ближе. Но перед тем, как Вы начнете гуглить, где купить стойки Arnott, учтите следующее:
Arnott утверждают, что используют специальные уплотнители, произведенные эксклюзивно для них компанией Continental и они попросту вечные (ну по крайней мере, мол, дольше ходят, чем оригинал). А на самом деле Арнотт предоставляет ограниченную пожизненную гарантию для своих изделий.
Arnott восстановленные стойки стоят дешевле новых (а еще и свои старые сдать можно, прилично заработав, НО… Арнотт всего лишь устанавливают новую воздушную подушку и мембрану — поршневые уплотнения, газонаполненный амортизатор (снизу) никто не трогает. То есть, да, пневматика работает. А работает ли сама стойка и сколько она протянет?
Есть еще «собственный» вариант от Arnott – но. Их стойки не поддерживают систему ADS (Active Dumping System). Вы их подключаете в систему, но в них прописана команда. дурачить компьютер. Таким образом, они просто дают блоку управления ложную информацию, будто бы ADS работает, хотя это совершенно не так. Также Вам будут более недоступны режимы Sport 1 / Sport 2
Демпфирующий клапан (Y51, Y52, Y53, Y54)
Его задача — адаптировать жесткость амортизаторов к стилю вождения и дорожным условиям. Жесткость амортизаторов регулируется в демпфирующих клапанах (Y51, Y52, Y53, Y54). Каждое колесо имеет один клапан демпфирования, который установлен между верхней и нижней опорами однотрубных пневматических амортизаторов. Каждый такой клапан (можно сказать, блок) содержит два электромагнитных клапана (У1, У2), что позволяет блоку переключиться в одну из 4 возможных настроек амортизаторов в соответствии с тем, какую команду клапанный блок получает от модуля управления пневпоподвеской AIRmatic с ADS. Чрезвычайно короткое время срабатывания (миллисекунды) означает, что оптимальный параметр демпфирующего усилия доступен практически сразу, если внезапные изменения жесткости хода автомобиля потребуются — например, во время маневра уклонения от препятствия.
Y51 — передний левый демпфирующий клапан
У1 – электромагнитный клапан 1
У2 — электромагнитный клапан 2
p — поршневой блок клапанов
Демпфирующий клапан (Y51, Y52, Y53, Y54) состоит из корпуса и двух поршневых клапанов, которые располагаются выше соленоидов и вместе образуют электромагнитный клапан (У1, У2). внутри системы содержится масло для поглощения перепадов давления и резких нагрузок.
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
🎦 Видео
Ремонт компрессора пневмоподвески Mercedes w211, w220, w240, c219. A2203200104, A2113200304.Скачать
A2203200069, A 220 320 00 69 Фильтр компрессора пневматической подвески MercedesСкачать
Воздушный фильтр пневмоподвески мерседесСкачать
Ремонт компрессора пневмоподвески на Мерседес W220. Как заменить ремкомплект.Скачать
Фильтр пневмы после 2х лет работы, filter pneumatic Mercedes W220Скачать
A2203200069, A 220 320 00 69 Фильтр компрессора подвески Airmatic MercedesСкачать
Mercedes-Benz W221, замена компрессора и блока клапанов. Приводим пневму в порядок.Скачать
Фильтр компрессора пневмоподвески Wabco 4l0698007Скачать
Mercedes GL, Ml 164. Фильтр компрессора пневмоподвески. Почему компрессор может сломаться. Заметки.Скачать
Mercedes W220 Ремонт компрессора пневмоподвескиСкачать
Ремонт компрессора пневмоподвески AMK Mercedes W221, W164, W251 и W166. Замена ремкомплекта.Скачать
как разобрать компрессор пневмоподвески мерседес w220Скачать
Компрессор пневмоподвески Mercedes W220 новый оригинальныйСкачать
Mercedes W220 Ремонт компрессора пневмоподвески.Скачать
Mercedes-Benz S320 (W220) реле компрессора пневмоподвескиСкачать
Клапан сброса воздуха компрессора пневмоподвески AMK для Mercedes-Benz GL GLS ML W164Скачать
Mercedes Airmatic частичная разборка компрессора пневмоподвески! W220! W211! Осмотр неисправности!Скачать
W221mercedes ремонт пневмокомпрессора звук компрессора громкий звук в салоне стук компрессорСкачать
