Трансмиссия. Приводные валы. Форд Эскорт 4
Правый приводной вал
1, 6 – шаровой шарнир; 2 – стопорное кольцо; 3, 5, 7, 9 – хомут; 4, 8 – защитный чехол; 10 – приводной вал

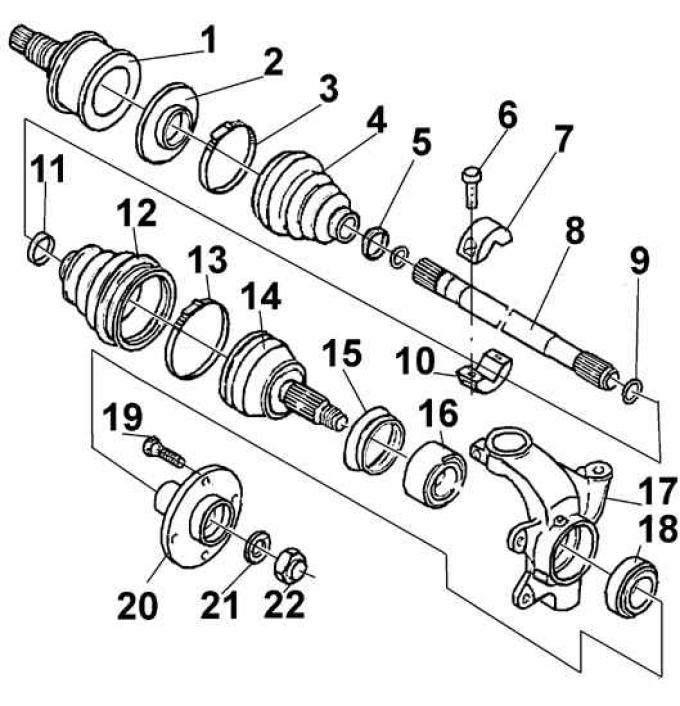

Левый приводной вал
1, 14 – шаровой шарнир; 2 – фланец; 3, 5, 11, 13 – хомут; 4, 12 – защитный чехол; 6 – болт; 7, 10 – гаситель колебаний; 8 – приводной вал; 9 – стопорное кольцо; 15 – уплотнительное кольцо; 16, 18 – подшипник; 17 – поворотный кулак; 19 – болт; 20 – ступица; 21 – шайба; 22 – гайка ступицы

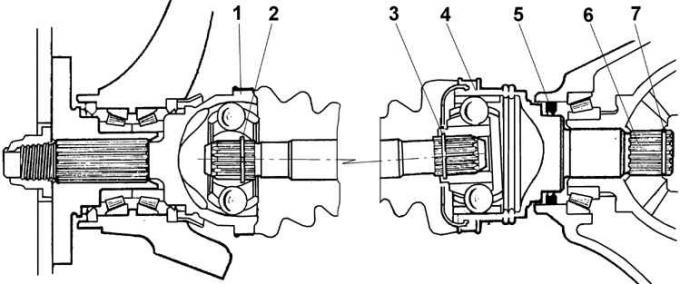

Наружный и внутренний шарниры приводного вала
1 – наружный шарнир; 2 – стопорное кольцо наружного шарнира; 3 – стопорное кольцо внутреннего шарнира; 4 – внутренний шарнир; 5 – уплотнительное кольцо; 6 – шлицевой наконечник внутреннего шарнира; 7 – стопорное кольцо вала
Передача крутящего момента от коробки передач к ведущим колесам производится через приводные валы разной длины. Правый вал длиннее левого, большего диаметра и имеет трубчатое сечение. Для устранения вибраций служит гаситель колебаний, устанавливаемый на правом валу. Каждый вал состоит из трех частей: внутреннего и наружного шарниров равных угловых скоростей (ШРУСов) и центральной части вала. Наконечник корпуса внутреннего шарнира своими шлицами входит в шлицы полуосевой шестерни дифференциала и фиксируется в ней расширяющимся пружинным стопорным кольцом. Шлицевой наконечник корпуса наружного шарнира вставляется в ступицу колеса и фиксируется гайкой. ШРУСы смазываются консистентной смазкой, которая заменяется только при разборке шарнира.
Видео:Замена пыльников шруса наружный и внутренний Ford escort 1,8td 1998Скачать
FordManual.ru
Видео:ПОСЛЕ ЭТОГО ТЫ БУДЕШЬ ЗНАТЬ КАК ДИАГНОСТИРОВАТЬ ВНУТРЕННИЙ ШРУС АВТОСкачать
Вы здесь
Видео:ПРАВЫЙ ПРИВОД. ЭКОНОМИМ ДЕНЬГИ. все простоСкачать
Снятие и установка приводных валов. Приводные валы Ford Escort 5
Видео:Ford Escort broken CV Joint // Вылет вала из внешнего ШРУСаСкачать
Снятие
Снимите колпак с переднего колеса с требуемой стороны. Используя маленькую выколотку, разблокируйте гайку крепления ступицы переднего колеса.
Отвинтите гайку на пол-оборота. Ослабьте гайки крепления колеса Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо и отвинтите гайку крепления ступицы. Снимите ступицу (см. рис. 8.2).
Отвинтите 2 болта крепления суппорта переднего колеса, не отсоединяя тормозной шланг. Используя мягкую проволоку подвесьте суппорт к стойке.
Отсоедините шаровой шарнир рулевой тяги от поворотного кулака.
Снимите поперечный рычаг. При этом сначала отвинтите болт крепления на кронштейне, затем гайку на шаровом шарнире, удерживая от проворачивания болт ключом. Извлеките приводной вал из ступицы, потянув ступицу на себя от автомобиля. Не извлекайте полностью приводной вал из ступицы. Если приводной вал не выходит из ступицы, используйте молоток или съемник для его извлечения (см. рис. 8.3).
Извлеките приводной вал из коробки передач. Для этого вставьте между внутренним ШРУСом и картером коробки передач монтировку и в то время когда помощник будет тянуть приводной вал наружу, сильным резким ударом по концу монтировки выбейте приводной вал из зацепления в полуосевой шестерне дифференциала (см. рис. 8.4). Вместо извлеченного приводного вала вставьте в коробку передач пластмассовые или деревянные заглушки.
Читайте также: Подшипник приводного вала форд фокус замена
Извлеките приводной вал из ступицы. Снимите стопорное кольцо из канавки на внутренней части приводного вала.
При установке приводного вала необходимо установить новое стопорное кольцо и штифт блокировки гайки крепления шарового шарнира (см. рис. 8.5).
Видео:Как заменить шрус на Форд ЭскортСкачать
Установка
Установите новое стопорное кольцо в канавку на внутренней стороне приводного вала.
Тщательно очистите и смажьте шлицевые части приводного вала и ступицы. Вставьте приводной вал в ступицу и используя приспособление 14-022 полностью затяните приводной вал в ступицу. Снимите приспособление, установите на вал шайбу и навинтите новую гайку не затягивая.
Извлеките временно установленную гробку с коробки передач. Смажьте рабочие кромки уплотнительного кольца дифференциала и вставьте внутренний конец приводного вала в коробку передач. Совместите шлицы на валу и коробке передач и вдавите приводной вал до фиксации его стопорным кольцом (см. рис. 8.7).
Привинтите поперечный рычаг, вставив шаровой шарнир в поворотный кулак и затяните требуемым моментом.
Внимание. При установке поперечного рычага ни в коем случае не проворачивайте болт Тогх.
Подсоедините шаровой шарнир рулевой тяги к поворотному кулаку.
Установите суппорт тормоза и закрепите болтами, затянув их требуемым моментом.
Установите колесо, слегка навинтив гайки крепления.
Установите новую гайку ступицы и затяните ее насколько возможно. Проверьте легкость вращения колеса, чтобы проверить правильность установки подшипников. Опустите автомобиль и окончательно затяните гайку крепления ступицы требуемым моментом. Зафиксируйте гайку от отвинчивания, используя выколотку. Зачеканьте буртик гайки в паз приводного вала.
Затяните гайки крепления колеса требуемым моментом. Проверьте уровень масла в коробке передач.
ЗАМЕНА ШРУСА наружного и внутреннего (хруст, щелчки, вибрация, стук)
Как самому снять ШРУС с приводного вала
ФОРД ЭСКОРТ ЗАМЕНА ТРИШИБА ШРУЗА БИЕНИЕ В ХОДУ
Замена подшипника промежуточной опоры полуоси Ford Fusion 1.6i
FORD ESCORT 1997 год двс ZETEK 1.6 просто робота .
Видео:Замена сальника привода коробки.Скачать
Приводной вал Ford Escort
- Длина [мм]: 608
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Длина [мм]: 608
- Диаметр прокладки [мм]: 57
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Сторона установки: передний мост,слева
- Вид коробки передач: механическая коробка передач
- Длина [мм]: 592
- Диаметр прокладки [мм]: 57
- Число зубцов снаружи со стороны дифференциала: 26
- Число зубцов снаружи со стороны колеса: 25
- Длина [мм]: 900
- Число зубцов снаружи со стороны колеса: 25
- Оснащение: для автомобилей без ABS
- Число зубцов снаружи со стороны дифференциала: 23
Читайте также: Как снять диск от первичного вала
- Заменяемая часть
- Длина [мм]: 900
- Сторона установки: передний мост справа
- Число зубцов снаружи со стороны дифференциала: 23
- Динамика тормоза / движения: не для ABS
- Длина [мм]: 610
- Число зубцов снаружи со стороны колеса: 25
- Оснащение: для автомобилей без ABS
- Число зубцов снаружи со стороны дифференциала: 23
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Общая длина [мм]: 608
- Заменяемая часть
- Длина [мм]: 605
- Сторона установки: передний мост слева
- Число зубцов снаружи со стороны дифференциала: 23
- Динамика тормоза / движения: не для ABS
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Общая длина [мм]: 608
- Новая деталь
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Общая длина [мм]: 905
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Общая длина [мм]: 905
- Новая деталь
- Длина [мм]: 607
- Число зубцов снаружи со стороны колеса: 25
- Диаметр [мм]: 27
- Оснащение: для автомобилей с ABS
- Вариант оснащения: ABS on gear side !
- Диаметр 1 [мм]: 84
- Диаметр прокладки [мм]: 55
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 1/диаметр 2 [мм]: 25
- Сторона установки: передний мост слева
- Число зубцов кольца ABS: 56
- Диаметр шруса со стороны колеса [мм]: 87
- Для артикула №: DS21036
- Наружный диаметр 2 [мм]: 75
- Наружный диаметр 1 [мм]: 87
- Размер резьбы: 20X1,5
- Число зубцов снаружи со стороны колеса: 25
- Длина [мм]: 904
- Число зубцов снаружи со стороны дифференциала: 23
- Число зубцов внутри со стороны дифференциала: 22
- Длина [мм]: 608
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Заменяемая часть
- Длина [мм]: 900
- Сторона установки: передний мост справа
- Число зубцов снаружи со стороны дифференциала: 23
- Динамика тормоза / движения: не для ABS
- Сторона установки: передний мост справа
- Длина [мм]: 904
- Число зубцов снаружи со стороны колеса: 25
- Диаметр [мм]: 27
- Диаметр 1 [мм]: 84
- Число зубцов внутри со стороны колеса: 23
- Диаметр 1/диаметр 2 [мм]: 25
- Число зубцов снаружи со стороны колеса: 25
- Длина [мм]: 905
- Число зубцов снаружи со стороны дифференциала: 23
- Длина [мм]: 905
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Заменяемая часть
- Длина [мм]: 605
- Сторона установки: передний мост слева
- Число зубцов снаружи со стороны дифференциала: 23
- Динамика тормоза / движения: не для ABS
- Длина [мм]: 904
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов внутри со стороны колеса: 23
- Оснащение: для автомобилей с ABS
- Число зубцов кольца ABS: 56
- Вариант оснащения: ABS on gear side !
- Диаметр [мм]: 27
- Диаметр 1 [мм]: 84
- Диаметр прокладки [мм]: 55
- Диаметр 1/диаметр 2 [мм]: 25
- Сторона установки: передний мост справа
- Диаметр шруса со стороны колеса [мм]: 87
Читайте также: Вкладыши вала привода масляного насоса 2101
- Длина [мм]: 904
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 72.5
- Оснащение: для автомобилей без ABS
- Длина [мм]: 607
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 84
- Число зубцов: 56
- Оснащение: для автомобилей с ABS
- Приводной вал: с кольцом ABS
- Длина [мм]: 905
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 84
- Число зубцов: 56
- Оснащение: для автомобилей с ABS
- Приводной вал: с кольцом ABS
- Длина [мм]: 607
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 72.5
- Сторона установки: передний мост слева
- Вид коробки передач: механическая коробка передач
- Длина [мм]: 605
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
- Спецификация: Transmisión nueva
- Длина [мм]: 607
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 84
- Кольцо-ABS, диам. [мм]: 56
- Длина [мм]: 607
- Число зубцов снаружи со стороны колеса: 25
- Диаметр 1 [мм]: 87
- Число зубцов снаружи со стороны дифференциала: 23
- Диаметр 2 (мм): 72.5
- Длина [мм]: 608
- Число зубцов снаружи со стороны колеса: 25
- Число зубцов снаружи со стороны дифференциала: 23
