Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм.
Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева – впускные.
Работы по регулировке зазоров в приводе клапанов всех двигателей одинаковы.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов, а также набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).

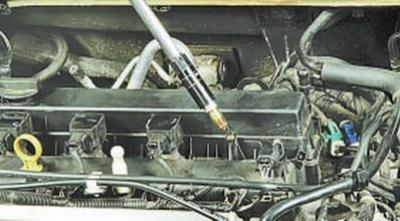

2. Выверните все свечи зажигания.
3. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
4. Измерьте щупом зазоры между кулачками обоих распределительных валов и толкателями клапанов 1-го цилиндра. Запишите измеренные зазоры.
5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение ВМТ такта сжатия.
6. Снимите распределительные валы (см. Замена распределительных валов).
7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на внутренней поверхности толкателя).
ПРИМЕЧАНИЕ.
Число, нанесенное на внутреннюю поверхность толкателя клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, число «650» означает толщину толкателя 3,650 мм).
8. Рассчитайте толщину нового толкателя по формуле (все значения в мм) H = B + A – C, где A – значение измеренного зазора; B – толщина старого толкателя; C – номинальный зазор; H – толщина нового толкателя.
9. Установите новый толкатель на место.
10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.
ПРЕДУПРЕЖДЕНИЕ.
Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.
12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Видео:Форд Фокус, Мондэо 1,4 1,6 1,8 2,0 2,3 регулировка клапанов.Скачать
Проверка и регулировка зазоров клапанов
Двигатель. 4-х цилиндровый. Форд Мондео 1 и 2
Видео:Регулировка клапанов . Подбор стаканов. Форд Мондео. Вольво двигатель.B5452t3Скачать
Проверка
1. Отсоедините отрицательный провод аккумулятора. Выверните винт и отсоедините провод заземления и кронштейн трубы гидросистемы рулевого управления от задней грузовой проушины двигателя. Сдвиньте трубу в сторону (см. рис. 14.1).
2. Выверните болты крепления верхней пластмассовой крышки механизма газораспределения к головке блока (см. рис. 14.2).
3. Отсоедините высоковольтные провода от свечей зажигания и сдвиньте их в сторону (см. рис. 14.3).
4. Отпустите зажим и отсоедините шланг принудительной вентиляции картера от крышки головки блока (см. рис. 14.4).
5. Постепенно отпустите и выверните болты, затем снимите крышку. Снимите прокладку (см. рис. 14.5, а-в).
Читайте также: Предохранитель туманки ваз 2112 16 клапанов
6. Установите двигатель в положение, когда цилиндр №1 находится в ВМТ. Кулачки впускного и выпускного распределительных валов над цилиндром №1 должны быть направлены вверх (хотя и не строго вертикально). Теперь можно измерить зазоры клапанов.
7. С помощью набора щупов измерьте поочередно зазор между кулачком и регулировочной шайбой на каждом клапане цилиндра № 1 (см. рис. 14.7). Запишите толщину щупа. Регламентируемые значения зазоров приведены в Технических данных. Имейте в виду, что зазоры впускного и выпускного клапанов различны. Впускной распределительный вал расположен на двигатели сзади, а выпускной — спереди. Запишите все четыре зазора.
8. Поверните коленчатый вал по часовой стрелке на пол-оборота так, чтобы кулачки над цилиндром № 3 были направлены вверх. В этом положении измерьте и запишите зазоры клапанов цилиндра № 3. Зазоры для цилиндров № 2 и № 4 можно измерить, поворачивая коленчатый вал соответственно на пол-оборота за раз.
Видео:Регулировка клапанов подпил шлифовка подгон стаканчика толкателя Adjusting the valves for the pusherСкачать
Регулировка
9. При необходимости регулировки нужно нажать на толкатель и заменить регулировочную шайбу на шайбу другой толщины.
10. Перед заменой шайбы поршень соответствующего цилиндра нужно опустить и привести его в положение, смещенное на 1/4 оборота по часовой стрелке относительно ВМТ. Если не сделать этого, то поршень помешает перемещению клапана при нажатии на него, что может вызвать повреждения.
11. Существует специальное приспособление Ford для нажатия на клапаны. Оно содержит планку, прикрепляемую болтами к верхней поверхности головки блока, и рычаг с выступом, который упирается в край толкателя. Во избежание повреждений настоятельно рекомендуется использовать такое приспособление, а не отвертку или что-либо подобное.
12. Нажав на толкатель, выньте регулировочную шайбу небольшой отверткой или магнитом.
13. Если зазор нужно увеличить, то установите более тонкую шайбу. Для уменьшения зазора установите более толстую шайбу. Обозначение толщины выгравировано на стороне шайбы, противоположной распределительному валу. Если оно не видно, то измерьте толщину микрометром.
14. Когда зазор и толщина заменяемой шайбы известны, то толщину новой шайбы можно вычислить соответственно примерам:
Зазор нужно увеличить
Требуемый зазор
(A) = 0.15 мм
Измеренный зазор
(B) = 0.09 мм
Толщина заменяемой шайбы
(C) = 2.55 мм
Толщина требуемой шайбы
(D)1 С + В — А = 2.49 мм
Зазор нужно уменьшить
Требуемый зазор
(A) = 0.30 мм
Измеренный зазор
(B) = 0.36 мм
Толщина заменяемой шайбы
(C) = 2.19 мм
Толщина требуемой шайбы
(D) = С + В — А = 2.25 мм
15. После установки шайбы требуемой толщины отпустите приспособление для нажатия толкателя. Поверните коленчатый вал так. чтобы кулачки распределительных валов снова были направлены вверх. Проверьте зазоры.
16. Повторите процедуру для остальных клапанов, соответственно поворачивая коленчатый вал.
17. Полезно хранить записанные значения толщин регулировочных шайб для каждого цилиндра.
18. Допускается переустанавливать шайбы с одного толкателя на другой для достижения требуемого зазора. Но не рекомендуется поворачивать распределительный вал, когда какие-либо регулировочные шайбы сняты.
19. После достижения требуемых зазоров снимите приспособление и установите крышку головки блока с новой прокладкой (при необходимости). Подсоедините шланг принудительной вентиляции картера и высоковольтные провода. Установите крышку механизма газораспределения и затяните ее болты. Присоедините отрицательный провод аккумулятора.
Видео:Ford Focus II 2007: регулировка клапанов 1.8L с ГБОСкачать
Регулировка клапанов форд фокус, фьюжн, мондео и др.
К этим годам, почти все фокусы второго поколения и их собратья начинают работать как дизеля.. По тому что пробеги на них уже перевалили за 200 т.км , а клапана регулировать обычно ни кто не лезет просто так.. либо был пережит ремонт ГБЦ, и что называется клапана «пришлепались«.. Хотя, на Автомобиле который я фоткал, произошло наоборот, из-за ГБО выпускные клапана «просели» и зазор уменьшился, ездили пока в одном цилиндре клапан не прогорел, и компрессия пропала.. итог- замена выпускных клапанов с последующей регулировкой зазоров.. И так! Пару важных тонкостей расскажу, а сама процедура и так везде описана..
Читайте также: Впускные клапана кайрон дизель
Наш мотор 1.6 с ремнём ГРМ ( на цепных вариантах геморроя по больше, снимать переднюю крышку что бы потом установить цепь..) Снятие ГБЦ не сложное дело, клапана тоже менять не сложно, а вот с регулировкой начинаются пляски, особенно у новичков.. Во первых! На стаканчиках хоть и написана толщина, но они со временем изнашиваются, либо их могли «доработать»( при отсутствии нужно размера, срезают немного место упора клапана.. ) по этому снятые стаканчики обязательно проверять микрометром! А ещё при снятых толкателях, рекомендуется установить распредвал на место, и проверить его люфт в посадочных местах, и устранить если он увеличеный. остальная процедура как в книжке.
Процесс времязатратный, потому что каждый раз после замены толкателей, если вдруг зазор выходит за допуск, приходится снимать распредвалы. снова и снова. и каждый раз их затягивать, для проверки зазоров. главное не перетягивайте болты.
Видео:Регулировка зазоров клапанов Форд Фокус 1,6Скачать
Регулировка зазоров в приводе клапанов
Силовой агрегат. Ремонт двигателей. Форд Мондео 4
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм.
Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева – впускные.
Работы по регулировке зазоров в приводе клапанов всех двигателей одинаковы.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов, а также набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).
2. Выверните все свечи зажигания.
4. Измерьте щупом зазоры между кулачками обоих распределительных валов и толкателями клапанов 1-го цилиндра. Запишите измеренные зазоры.
5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение ВМТ такта сжатия.
7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на внутренней поверхности толкателя).
ПРИМЕЧАНИЕ: Число, нанесенное на внутреннюю поверхность толкателя клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, число «650» означает толщину толкателя 3,650 мм).
8. Рассчитайте толщину нового толкателя по формуле (все значения в мм) H = B + A – C, где A – значение измеренного зазора; B – толщина старого толкателя; C – номинальный зазор; H – толщина нового толкателя.
9. Установите новый толкатель на место.
10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.
ПРЕДУПРЕЖДЕНИЕ: Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.
12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.
