Газовый клапан бргг 1э (5 видео)

Блок регулирования газовой горелки котла КОВ-СТ «Сигнал» что-то перестал реагировать на поворот ручку управления газогорелочного устройства. Естественно сделал заявку на вызов мастеров Сахатранснефтегазсбыт. Мастера осмотрев котел вынесли вердик: вышел из строя блок регулирования газовой горелки, следовательно надо найти этот блок или купить новый котел. В городе никто не продает такие котлы следовательно запчасти то же.

Посмотрел маркировку блока регулировку газовой горелки на котле, там написана БРГГ-2ЭН . На интернете нашел этот блок и заказал

Через десять дней получил заказ БРГГ-2ЭН. Когда хотели установить, блок оказывается не тот который установлен в котле, в нем идет термобаллон другого типа. Изучение по интернету показало, что у меня блок образца до 2006 года и называется БРГГ-1Э, т.е. на заводе маркировку писали по ошибке блока нового образца.

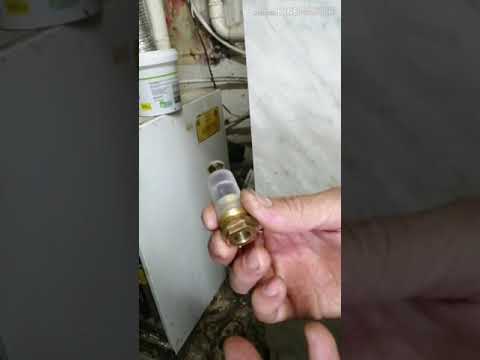

Видео:Мелкий ремонт котлов "Сигнал". Залип клапанСкачать

В моем котле термобаллон устанавливается в трубе, которая закрывается накидной гайкой. А полученном блоке термобаллон новогообразца как пишут в интернете закрепляется зажимом.

Пришлось искать причины неисправности в старом блоке управления. Сняли ручку управления режимом газогорелочного устройства со старого и нового блоков и сравнили ход толкателя. Ходы толкаталей одинаковы, значит исправны. С обоих блоков открутив по 4 винта открыли манометрические узлы. У нового блока манометрический узел сделан проще, чем на старом манометрическом узле. На на старом манометрическом узле устройство узла по сложнее. Имеются две диски сложной конфигурации. Один диск тонкий вогнутый из цветного металла 4 дырками и выступом по середине, А другой по толще отверствием по середине с одной стороны конической выемкой. Порассуждав ход газа изменили взаимное расположение двух дисков и собрали узел. К нашему удивлению, когда запустили котел ручка управления режимом газогорелочного устройства заработала и стала увеличивать подачу газа.

Котлы КОВ Сигнал

Котел Сигнал КОВ-12.5 СТВП. Год проработал удовлетворительно, а с началом этого сезона также стал гаснуть самопроизвольно. Я пробовал обмануть электроклапан батарейкой на полтора вольта — получается, но на термогенераторе недостаточная ЭДС и после отключения батарейки клапан закрывается. Разбирать не решаюсь, ибо там наклейка запрещает это делать. Аппарату всего два года, и я полагаю, что пресловутый ТГ-4 еще не успел прогореть. Как проверить температуру воды в котле, если датчик неисправен? Хотя возможно и не правильно сформулировал вопрос, так как сам датчик работает, но температура не поднимается выше 65 градусов. Ставлю агрегат на максимум, труба горячая (хотя все относительно), а температура не растет? Может, кто подскажет.

Скорей всего дело не в датчике, а в регуляторе температуры, вообще у него максимум (защита) 90 гр., мог упасть на 65 и отсекает.

Прошу помощи специалистов, котел КОВ-12.5 с автоматикой БРГГ-1 ЭН. Не получается разжечь запальник. Он проработал без проблем года четыре, потом начал не набирать выставленную температуру (хотя может указатель температуры врет), сейчас вообще запустить не могу, нажимаю кнопку при розжиге минуты полторы, запальник горит, кнопку отпускаю, он тухнет и никак. В чем причина подскажите?

Была и у меня такая проблема, под кнопкой стоит катушка в ней нашёл обрыв провода от корпуса катушки. Пайкой всё устранил. Эта катушка исполняет роль электромагнитного клапана, и контакт там проходит через клепаное соединение, которое со временем имеет свойство окислятся, вот эту клёпку и надо пропаивать.

Видео:поиск неисправностиСкачать

Подскажите, пожалуйста, какие параметры должен выдавать исправный датчик безопасности по предельной температуре? Котел «Сигнал 12,5С» начал сам отключаться, начал разбираться и выяснил, что причина в этом датчике, у меня он при отключенной от него эл.цепи выдает сопротивление порядка 3 Ом, а когда его включаешь в общую цепь, то при увеличении напряжения вырабатываемого термогенератором начинает расти и сопротивление. При отключенном датчике термогенератор выдает напряжение при работе только запальника порядка 150 мВ, при работе запальника и основных горелок около 230-240 мВ. Когда датчик подключен, то его сопротивление начинает расти, причем, чем большее напряжение выдает термогенератор, тем большее сопротивление появляется на выводах датчика и достигает 500-650 Ом. Так как датчик включен в цепь последовательно, то с увеличением сопротивления, напряжение, которое подается на катушку клапана, начинает уменьшаться и в момент, когда основные горелки начинают уменьшать подачу газа, напряжение с термогенератора тоже начинает уменьшаться, а сопративление датчика в этот момент достигает максимального значения. При этом напряжение, подаваемое на катушку, падает настолько, что происходит отсечка клапана. Пока проблему решил отключением этого датчика. Так вот хотелось узнать, как должен работать исправный датчик. Еще посмотрел, что датчик к теплообменнику приклеен каким-то герметиком, если кто-то его менял, то на что вы его клеили?

Датчик предельной температуры обыкновенный термовыключатель. Нормально замкнутый. Берём любой с температурой отключения 90-100 градусов, обезжириваем место, куда будем клеить, немного мажем супермоментом или аналогом, даём высохнуть повторно наносим клей прижимаем датчик на 10-15 секунд. Аналогичные датчики используются чаще в некоторых настенных котлах в качестве так же датчиков предельной температуры. По факту на котлах СТ устанавливается датчик (ДБПТ) с внутренним сопротивлением не более 0,3 Ом. Про термогенератор: Обратите внимание на запальную горелку пламя должно быть синего цвета, если нет, то надо взять маленькую кисточку и убрать пыль с отверстий подачи воздуха на запальник. Как следствие температура пламени возрастёт, а с ней и термо-ЭДС, т.к. термо-ЭДС зависит от разности температур на концах термогенератора. Термо-ЭДС термогенератора ТГ-4 без подключенных датчиков («холостой ход») на котлах с автоматикой БРГГ должно быть не менее 250 мВ, в том числе и при работе только на запальной горелке. В итоге при условии исправности ТГ необходимо найти, где мы теряем разность температур на термогенераторе.

Читайте также: Danfoss msv bd настройка балансировочный клапан

Котел Сигнал 16 с автоматикой БРГГ-1Э. Пользуюсь им уже года три (был уже установлен в части дома, которую я приобрел). Сразу установил в систему циркуляционный насос (Willo). До установки насоса агрегат работал следующим образом: до нагрева воды до нужной температуры его горелки активно горели (порой работа его напоминала работу реактивного двигателя). После нагрева воды котел стихал (гасли горелки или горели малым пламенем — не помню). После установки насоса картина изменилась — после нагрева воды до нужной температуры горелки переходили в режим малого пламени и так спокойно себя вели до конца отопительного сезона. В прошлом году прогорел термогенератор, я купил новый и заменил его. Аппарат продолжал работать в указанном и, как мне кажется, правильном режиме. Этой осенью включал его пару раз, все было без изменений. Однако после последнего запуска режим его работы изменился. После порядка 2-3 минут работы горелки тухнут (запальник продолжает гореть), затем после очередных 2-3 минут горелки плавно разгораются до максимума (стоит довольно громкий гул) затем снова по истечении 2-3 минут снова медленно погасают. Думал, что снизился уровень воды в системе (система открытая) — долил воды. Ничего не изменилось. Проверил насос — открутил гайку на панели — насос работает. В инструкции прочел что, Возможна ручная регулировка мощности основной горелки, путём установки ручки управления в любое положение от метки «красная точка» до метки «открыто». При этом подача газа на запальную горелку не снижается. Думал, что уменьшив подачу газа заставлю котел гореть малым пламенем, однако кручение ручки регулировки ни к чему не привело. Сами горелки горят синим пламенем с редкими и кратковременными желтыми всполохами. Пламя горелки желтого цвета высотой 3-4 см. Что делать?

Установлен газовый напольный котёл КОВ-6,5 Сигнал, работает только в режиме «розжиг». При переводе регулятора на горение основных горелок — работает от 2 сек. (на цифре 1) до нескольких суток (на цифре 6). На «7» горит месяцами, пока нет шквального ветра. При горении на запальнике пламя с перерывами, которые учащаются и удлиняются при горении основных горелок. Пламя на запальнике неровное, громкое с «чихающими» звуками. Мне газовщики за 6 месяцев загубили уже 2 котла (МАГ-1, КСГ-8) в попытках исправить несуществующие причины, а симптомы на всех одни и те же. Сегодня я поставила в вытяжке 2 «перемычки», оставив отверстие в пару сантиметров, но ветер всё равно гуляет на пламени. Вытяжка подведена в бывший дымоход кирпичной печи. Квартира на втором этаже двухэтажки. Во всех других квартирах дома всё так же, но ни у кого проблем нет.

Если мне не изменяет память, на Сигналах стоит вполне приличная автоматика EVROSIT 630 с щелевыми горелками. У нее либо отрыв пламени, либо с давлением газа в сети проблемы. Честно говоря, из описания проблемы мало что понятно. Возможно, что термопара не омывается пламенем, поэтому котел отключается. Возможная причина — отрыв пламени на запальнике. Может быть, тяга очень большая. Газовики жиклер запальника не потеряли, когда разбирали? Сетку на притоке воздуха на запальнике почистили от пыли? Основные горелки чистые? В любом случае, не видя, как работает котел, причину не назовешь точно.

Напольный двухконтурный котёл Сигнал горит только на низкой температуре. При переключении на более высокую температуру, — на запальнике при горении основных горелок, пламя пропадает. Что касается вытяжки, — при очень сильном ветре его всегда задувает (гаснет). Кстати, у всех соседей котлы с самого начала работали с отключённой автоматикой, просто это их (в отличие от меня) не волнует.

Вас ждет скоро следующее: из-за недостатка кислорода и увеличения проходного отверстия для газа в запальнике, газ будет плохо сгорать. Вследствие этого, запальник, термопара и все вокруг нее покроется слоем сажи. И котел вообще перестанет работать. Возможно, что еще и термопара при этом успеет сгореть. Очень похоже, что давление газа низкое. Причин этому много может быть. Засоренный фильтр в газовом клапане, или газ подключен к котлу с использованием тонкого гибкого шланга для газовых плит. Или оно просто в магистрали низкое. Измерять надо, чтобы точно выяснить. Оголовок на дымоходе наверху нужно смотреть. Как он сделан? Есть ли он там вообще? Еще нужно смотреть, как дымовая труба сконструирована относительно здания.

Видео:Ремонт и установка электромагнитного клапана на Бргг КВО СигналСкачать

Установлен отопительный котел Сигнал КОВ 10 СПВ. Возраст — 8 лет. Начался новый отопительный сезон.
При запуске газового котла Сигнал происходит следующее:
— Запальник нормально прогревает термогенератор и стрелка легко достигает отметки 2,7-2,8. При этом, котел в режиме «запальник» работает нормально сколь угодно долго.
— При включении основных горелок показания прибора термогенератора постепенно снижаются до 1,5-1,6, что приводит к срабатыванию клапана, газ перестает поступать, и котел гаснет.
— Если на отметке прибора 1,8 перевести работающий котел в режим «запальник», то стрелка опять достигнет отметки 2,7-2,8.
— В прошлую зиму котел работал без замечаний. Заменил термогенератор, но картина поведения котла осталась прежней. Посмотрел клапан (электромагнит), который связан с термогенератором. механических повреждений не заметил, пружина и поршень подвижны (клина нет). Посмотрел и проверил контакты точек соединений проводов термогенератора — вроде всё нормально. Подскажите, в чем может быть причина?

Читайте также: Установка оконного клапана расценка в смете

Скорей всего забит запальник. Вернее жиклёр запальника. И, когда, газ начинает идти на основную горелку-давление подачи газа на запальник уменьшается и соответственно уменьшается вырабатываемый термопарой ток, которого становится маловато, чтобы удерживать ЭМК.

Наблюдая за процессом «затухания» увидел:
1. термогенератор не полностью охвачен огнем запальника, только его оконечная часть (1/3. 1/4). Хотя, его положение в гнезде и гайка фиксации в штатном состоянии. Возможно, это нормально, т.к. ток в норме (в режиме «запальник». Подмигивание.
2. при включении основной горелки заметил, что давление в запальнике возрастает, языки пламени увеличиваются в размере, удаляются от термогенератора, описывая дугу большего диаметра. Т.е. пламя удаляется от тела термогенератора и ток постепенно падает, вызывая через 1-2 мин. сработку клапана и затухание котла.
3. если ручку положения основной горелки повернуть не сильно (примерно 30-40 град), то уменьшается давление в основной горелке и в запальнике. При этом, пламя запальника ближе «обтекает» термогенератор, ток не падает и котел работает нормально. в качестве эксперимента менял термогенератор (третий по счёту), но картина не меняется.
Понятно, что проблема не решена: раньше котел работал устойчиво при любом положении ручки -не известно, как поведет себя котёл зимой? -на выходных попробую прочистить жиклер и отверстия в трубе запальника.

Если не поможет — жиклёр поменяйте.

Занимаюсь строительством 2-х этажного жилого дома. Буквально 3 дня назад завел газ в дом. Вчера был пробный пуск котла (водогрейный котел Сигнал-25 сп, газовая колонка Junkers, алюминиевые радиаторы, дымоход общий на котел и колонку- «нержавейка» на выходе диаметр 200 и дефлектор на конце) и возникла следующая проблема. Котел работает 10-15 минут, затем тухнет. Подозрение сразу же упало на дымоход, т.к. прежде чем потухнуть из котла вырывается пламя внутрь котельной, и на улице, кстати в это время дует сильный порывистый ветер. Вызвал специалистов монтировавших дымоход — они при мне проверили тягу листком бумаги — тяга есть. Посоветовали не до конца открывать ручку «закрыто — запальник — открыто», т.к. напор газа слишком большой. Сегодня опять пробовал запускать котел, и он снова несколько раз затухал. Что можете посоветовать, что еще проверить?

Напольные газовые котлы Сигнал очень критичны к тяге. у самого не раз возникала такая проблема. Запустишь котел, минут через десять тухнет. Решалась проблема открытием форточки в котельную на момент прогрева дымохода, а также запуском котла в режиме «точка», поворачивать ручку не до конца на «открыто» а в промежуточном состоянии, там эта точечка и есть.

У меня подключен котёл сигнал ков-стс-16,постоянно перегорает термогенератор тг-4,приблизительно раз в 3 мес. Что это такое?

Видео:Ремонт электромагнитного клапана газового котла "СИГНАЛ". ( Repair of the SIGNAL gas boiler. )Скачать

Что такое «термогенератор», вообще то её чаще называют просто термопарой (по аналогии тех, что используются в газовых плитах и проточных водонагревателях — колонках), другое дело, что в данном термогенераторе используется несколько термопар, объединенных в термобатарею, которая помещается в трубку из нержавеющей стали. Сам по себе термогенератор предназначен для обеспечения автономного
электрического питания эл. контура систем автоматики котла (термоэлектромагнитного клапана, датчика тяги и датчика предельной температуры), проще говоря, он вырабатывает эл. ток. Итак, конец стальной трубки термогенератора (который по Вашим словам периодически прогорает), при работе отопительного котла, находится в пламени запальной горелки и соответственно нагревается от него. Стальная трубка термогенератора сама по себе рассчитана на такой нагрев, другое дело если она начнет нагреваться гораздо сильнее, чем обычно, а это может происходить в том случае, если продукты сгорания своевременно не удаляются из топочного пространства котла (не достаточна тяга на выходе с котла) и в зоне запальника образуется «повышенный температурный застой», что и приводит к прогоранию стальной трубки термогенератора.
С другой стороны, сами то Вы видели, своими глазами так сказать, что стальная трубка термогенератора действительно имела механическое разрушение «рабочего конца» или об этом Вам говорили приходившие к Вам ремонтники? Дело в том, что описанная мною ситуация если и может произойти, то чрезвычайно редко. Если же действительно происходит с некой периодичностью — разбирайтесь с тягой.
Гораздо чаще периодический «отказ» термогенератора случается в случае:
— плохой контакт между термогенератором и термоэлектромагнитным клапаном (неиспр. устраняется зачисткой контакта термогенератора и цоколя термоэлектромагнитного клапана);
— вышел из строя термоэлектромагнитный клапан (неиспр. устраняется его заменой);
— разрыв цепи эл. контура ввиду неисправного состояния датчика тяги или датчика предельной температуры (неиспр. устраняется зачисткой контактов на датчиках, распределительной колодке, подтягиванием слабо затянутого болта «массы»);
— выход из строя термогенератора, после нескольких лет эксплуатации котла (неиспр. устраняется его заменой).

У нас мало давлений газа, но не сказать, что фитиль, на плите хорошо горит газ, а вот с газовым водогрейным котлом Сигнал Ков 20 (710 Minisit клапанная горелка) неполадки, а во время поджига стрелка поднимается до 1,0-1,5. Сначала горит, а потом автоматически выключается! Подскажите как отрегулировать или настроить, чтобы газ горел?

Читайте также: Седло клапана мазда титан

Там просаживается со временем автоматика и напор газа на горелки подается меньший. Помните колесико, которым вы выставляете температуру? В крайне открытом положении там есть упор (штырек), который не дает открыть газ сильней. Так вот этот упор надо переместить дальше, для этого шилом подденьте и выньте стопорное кольцо, оно находится с внутренней стороны этого колесика. Затем сместите упор где-то на оборот и поставьте назад стопорное кольцо.

У меня установлен отопительный котел КОВ 12,5 СПВ Сигнал. работает около 10 лет. В эту зиму начал коптить, при повышении температуры дым идет не в вытяжку, а в котельную. дымоход тянет отлично. Что можно с ним сделать!

Котел Сигнал можно почистить без демонтажа. Я это делал очень много раз. Во-первых снимаем горелку, что бы была возможность подлезть к топке снизу. Во-вторых, с помощью антенного кабеля, сверху прочищаем одну из полостей топки. Как только кабель вылез снизу крепим на него тряпку и вытягиваем обратно вверх. Трудоемко, но реально чистит.

Газовый отопительный котел сигнал стпв 12 квт, работает 3 сезона, пока все нормально, но выше 60гр. Не набирает температуру, при включении на максимум регулятор до упора, котел работает постоянно, автоматика не уменьшает подачу газа, ввиду чего за месяц вылазит в 1500 кубов. Очевидно, маловата мощность. 16 киловатник идентичен по размеру, но сама горелка на 16 квт. стоит четыре тыс.р. с копейками. Что лучше сделать, чтоб поднять мощность горелки? Заменить сопла с большим отверстием, или рассверлить эти? Переместить упор регулятора? Надо ли менять что то еще или достаточно этих манипуляций.

Перемещение упора регулятора ничего не даст. можно рассверлить капсюля на соплах под больший диаметр.

Видео:Газовый клапан АРБАТ 40-90°С [TR 630]Скачать

Подключен отопительный котел сигнал 10 ст; два года работал отлично, разжигается и работает как положено но при отключении основной горелки гаснет и запальник. Кто-нибудь сталкивался с такой проблемой?

Скорее всего в блоке БРГГ закусило пружину. Исправить очень легко.
— выкрутить два винта на крышке с надписями «закрыто», «открыто», «запальник».
— под крышкой будет ещё два винта, их тоже откручиваем.
— вытаскиваем большую пружину и пробковый кран.
— внутри крана, на штоке висит пружинка. Вот её скорее всего и закусило разрезной шайбой.
Еще один вариант, это охлаждение термогенератора. Нужно подогнуть запальник так, что бы его пламя обхватывало термогенератор.

Проблемы во время поджига отпускаешь кнопку фитиль сразу гаснет, заменил термогенератор не помогло. Что можно сделать?

Проверь датчик предельной температуры, либо электроклапан поменяй. Откручивается снизу.

Мы установили и запустили газовый котел ков-16-ст сигнал — по началу все было нормально, но потом при сильном ветре котел сам по себе начал тухнуть. мы вызвали мастера, он осмотрев аппарат не нашел никакой причины, а котел все гаснет и гаснет — что посоветуете сделать?

Нужно обратить внимание на следующее:
— Дымоход. Длина вертикального участка трубы от котла до колена должна быть не менее 90 см.
— Горизонтальный участок дымохода после колена — не более 50 см.
— Дымоход на крыше должен быть выше конька крыши, а колпак на дымоходе вообще на высоте 30-40 см. от среза трубы.
— Если с дымоходом все нормально, то это, скорее всего большое давление газа. Нужен регулятор.

Агрегат работает вода на 1 нагревается до 110 почему он не переходит на запальник?

Вышел из строя терморегулятор.

Видео:Настройка газового клапанаСкачать

Подключен и подсоединен напольный котел сигнал 25с, Раз потух, через пару-тройку часов опять погаз и больше не зажигается. тяга есть электромагнитный клапан и термопару менял. ставил обратно, контакты зачищал все по нолям. кто что еще подскажет? может брак в запчастях? или термопары для разных моделей разные?

Если за шесть лет ни разу не обслуживали, то советую обратить внимание на то как горит запальник. Если пламя небольшое и белого цвета, то необходимо очистить от пыли отверстия для подачи первичного воздуха и вызвать мастера для прочистки (продувки) газопровода запальника (медная трубка) и сопла запальника. Пламя на запальнике должно быть синего цвета. При этом термогенератор (а Вы его заменили) будет вырабатывать ЭДС больше.

Подскажите у меня установлен и подключен Сигнал ст-10 зимой бывает слабое давление газа температуру выше 55 не поднимает, можно ли заменить мои горелки на горелки 12,5 и будет ли толк?

Если слабое давление газа, то вероятнее всего при замене горелки на более мощную у Вас произойдёт следующее: газ на основные горелки станет проходить немного больше (при этом на входе в горелку его больше не станет), но при этом давление газа (рабочее) в газораспределителе снизится и пламя на запальнике (фитиле) станет меньше, термогенератор будет прогреваться хуже, термо-ЭДС будет меньше, котёл начнёт отключаться полностью с запальником, а это чревато (при условии Вашего отсутствия) замораживанием системы отопления. Котёл (любой) — он газ потребляет, вырабатывать не может.
