Газовый клапан электромагнитный с медленным открытием

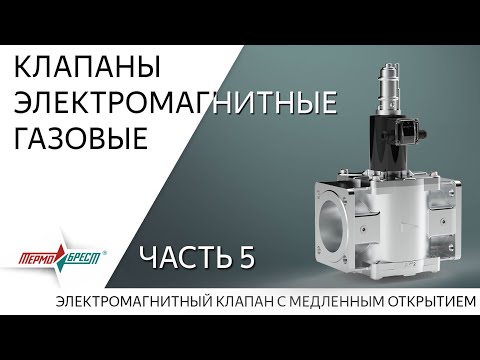

Видео:Клапаны электромагнитные газовые. Часть 5. Клапаны с медленным открытиемСкачать

Клапаны электромагнитные двухпозиционные фланцевые DN 125-300, стальные, с медленным открытием

Документация

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
В конструкцию клапана встроен регулятор расхода, который обеспечивает плавное нарас тание расхода при включении клапана и предотвращает начальный скачок давления в момент подачи напряжения питания на клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
При обесточивании клапана и электропривода, входящая в его конструкцию пружина воз вращает регулятор расхода в начальное положение.

— для DN 150, 200 — серый или высокопрочный чугун.

Климатическое исполнение: У3.1 (-30. +50 О С)

Клапаны DN 125 — 200, стальные, с медленным открытием

Каталог продукции

Структура обозначения ВН/ВФ

СТРУКТУРА ОБОЗНАЧЕНИЯ

1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32. 200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60. +70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45. +120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45. +90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Предназначение

Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Видео:Клапан электромагнитный прямого действия нормально закрытый и нормально открытыйСкачать

Клапаны электромагнитные двухпозиционные фланцевые DN 15-100, с медленным открытием и датчиком положения

Документация

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Климатическое исполнение:
У3.1 (-30. +60 О С);
У2 (-45. +60 О С).

Время открытия:
5. 20 с — для DN 15, 20, 25;
5. 30 c — для DN 32, 40, 50;

15. 40 c — для DN 65, 80, 100.

Время закрытия: не более 1 с.

Степень защиты:
общепромышленное исполнение — IP65;

взрывозащищенное исполнение — IP67.

Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений

Клапаны фланцевые DN 15, 20 с медленным открытием и датчиком положения

Каталог продукции

Структура обозначения ВН/ВФ

СТРУКТУРА ОБОЗНАЧЕНИЯ

1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32. 200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60. +70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45. +120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45. +90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Предназначение

Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
