Газовый клапан 630 EUROSIT — энергонезависимый многофункциональный регулятор управления подачей газа с термоэлектрической системой контроля пламени, модуляционным термостатом и функцией полного модуляционного выключения основной горелки.
Одна кнопка управления (выключено, поджиг запальной горелки, установка температуры), блокировка повторного розжига или включения, термостат вкл/выкл с модуляцией, регулятор давления или расхода газа.
Имеется возможность регулировки расхода газа запальной горелки и максимального и минимального уровней выходного давления. Входной и выходной каналы для присоединения газовой арматуры расположены сбоку и снизу регулятора. Предназначен для использования в конвекторах, водонагревателях, котлах, грилях и другом газопотребляющем оборудовании, требующем точного регулирования температуры.
630 EUROSIT соответствует действующим стандартам безопасности.
Установка газового клапана на газопотребляющее оборудование должна быть выполнена в соответствии со специфическими требованиями, касающимися системы термоэлектрической защиты, и, если имеется, стабилизатора давления. Все операции по установке и настройке должны быть выполнены квалифицированным персоналом. Многофункциональный регулятор не предназначен для работы вне помещений.
Газовый клапан используется как запасная часть к котлам производства фирм: Ростовгазоаппарат, Боринское, Лемакс, Жуковский (ЖМЗ), Мимакс и других.
| Рабочая температура клапана, °C | 0 — 80 |
| Присоединение термопары | М9х1 |
| Диапазон регулировки, mbar | 3-18 |
| Присоединительная резьба | 3/8 Rp |

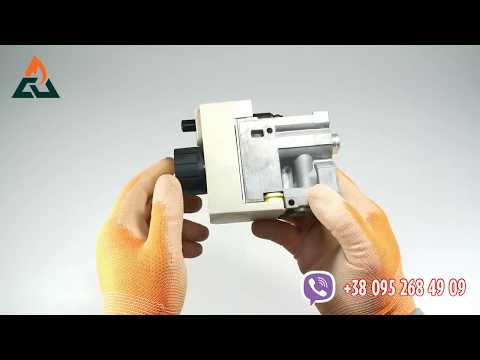

Видео:Клапан СИТ (630 Eurosit) или китайский аналог.Скачать
Многофункциональный регулятор подачи газа с модуляционным термостатом и функцией полного модуляционного выключения основной горелки — 630 EUROSIT является энергонезависимым устройством и выпускается в различных исполнениях и предназначен для использования в конвекторах, водонагревателях, котлах, грилях и другом газопотребляющем оборудовании, требующим точного регулирования температуры.
Ручка управления с позициями «выключено», «зажигание» и «выбор температуры» (MS).
Система термоэлектрической защиты пламени с блокировкой подачи газа к основной горелке после выключения (GM).
Устройство настройки максимального расхода газа (RQ) или, по выбору, регулятор давления (PR).
Винт настройки минимального расхода газа («by pass»).
Модуляционный термостат с функцией полного выключения основной горелки (ТН).
Выход газа к запальной горелке с винтом настройки расхода газа (RQ).
Входной фильтр и фильтр запальной горелки (FL).
Штуцеры для измерения давления газа.
Подвод газа, по выбору, сбоку или снизу.
Варианты газовых соединений многофункционального регулятора: труба с внешней резьбой или присоединение трубы при помощи гайки с уплотнителем.
Читайте также: Вакуумный клапан для канализационной трубы 50
Варианты без регулятора давления
Варианты с регулятором давления
Нижеследующие технические данные относятся к стандарту EN 126 — «Устройства многофункциональные регулирующие для газовых аппаратов».
Видео:🔸 ГАЗОВЫЙ КЛАПАН EUROSIT 630Скачать
• Присоединения — Rp 1/2 ISO 7
• Рабочее положение любое
• Используемый газ(семейства) I, II и III
• Максимальное входное давление газа 50 мБар
• Диапазон настройки регулятора 3..18 мБар
• Рабочая температура окружающей среды 0..80 °С
• Регулятор давления (по выбору) Класс С
• Устойчивость при кручении и изгибе Группа 2
• Система термоэлектрической защиты
(при использовании термопар «SIT» серии 200 или 290)
— время зажигания ● Внимание
Перезапуск аппарата после аварийного выключения может быть произведен приблизительно через 60 секунд после отключения устройства контроля пламени. Поворот ручки управления из положения «Пилот» возможен только после охлаждения термопары контроля пламени. При охлаждении термопара прекращает выработку термоЭДС, удерживающей термоэлектрическое устройство контроля пламени в блокирующем положении.
«630 EUROSIT» соответствует действующим стандартам безопасности.
Установка многофункционального регулятора на газопотребляющее оборудование должна быть выполнена в соответствии со специфическими требованиями, существующими для этого оборудования. В частности, должно быть проверено соответствие требованиям, касающимся системы термоэлектрической защиты, и, если имеется, стабилизатора давления. Все операции по установке и настройке должны быть выполнены квалифицированным персоналом. Многофункциональный регулятор не предназначен для работы вне помещений.
Не допускайте повреждений уплотняющих деталей. Не ослабляйте сборочные винты. Не снимайте ярлыков. Избегайте толчков (ударов падений и т.д.).
Снимайте колпачки, защищающие от пыли, только во время монтажа. Не превышайте рекомендованный момент затяжки. Убедитесь, что поток газа соответствует направлению, указанному стрелкой на корпусе регулятора.
Примите меры, чтобы во время монтажа в клапан не попали инородные материалы. В особенности проверьте чистоту входных и выходных труб. Не подвергайте многофункциональный регулятор изгибающему моменту, превышающему 35 Нм, и крутящему моменту, превышающему 25 Нм.
Используйте только специальные гаечные ключи при выполнении соединений.
Регулятор имеет 3 пары крепежных отверстий.
Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:
• винт настройки минимального расхода газа (3) (рис. А)
• винт настройки максимального расхода газа (5) (рис. А) или, по выбору, регулятор давления (2′) (рис. А’)
Читайте также: Порядок настройки клапанов ваз 2101
Если нет, выполните монтаж следующим образом:
• проверьте правильность кода комплектующей детали
• вставьте винт настройки минимального расхода газа в отверстие (14), винт настройки максимального расхода газа или регулятор давления в отверстие (15)
• вставьте комплектующие и полностью заверните.
Затяжные моменты:
— винты настройки 7Нм
— регулятор давления: 1 Нм
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм.
Возможно подсоединение трубки 012 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм.
На клапане имеются два отверстия входных каналов (10) и (12) и два отверстия выходных каналов (11) и (13) .
Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.
Видео:SIT 630 - разбираем и собираем.Скачать
Подсоединение пилотной горелки
вывод (8)
Могут быть использованы трубки диаметров Ø 4 мм, Ø 6 мм или Ø 1/4″.
Используйте гайки и конусные уплотнители соответствующего размера.
Затяжной момент 7 Нм.
После завершения работ проверьте соединения на герметичность.
ПАРАМЕТРЫ УСТАНОВКИ И РЕГУЛИРОВКИ
Все регулировки должны быть сделаны в соответствии со специфическими требованиями, существующими для оборудования, на которое устанавливается многофункциональный регулятор.
Проверьте входное и выходное давление, используя штуцеры для измерения давления газа (б) и (7) После измерения давления тщательно заглушите штуцеры соответствующими винтами. Рекомендуемый затяжной момент: 2.5 Нм.
Настройка максимального и минимального расхода газа
Эти настройки выполняются с холодным термобаллоном.
Настройка максимального расхода газа (исполнение без регулятора давления) — рис. А.
Видео:Газовый клапан 630 EUROSIT (Евросит) для колов и конвекторов 7-20 кВт - 0.630.068Скачать
Поверните ручку управления (4) в положение 7. Полностью заверните винт настройки (2), а затем постепенно выворачивайте его до достижения требуемого расхода газа.
● Предупреждение
После полного завертывания не выворачивайте винт более чем на два оборота.
Отключение функции максимального расхода газа
Полностью заверните винт настройки (2), а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки (2) заглушкой (код 0.972.057).
В этом случае заглушка должна быть полностью завернута.
Настройка максимального расхода газа (исполнение с регулятором давления) — рис. А’
Читайте также: Тойота хайлюкс обратный клапан
Поверните ручку управления в положение 7.
При повороте винта настройки (2′) по часовой стрелке — расход газа увеличивается.
Отключение функции регулятора давления
Полностью заверните винт настройки (2′) по часовой стрелке.
Видео:Настройка газовой горелки sitСкачать
Настройка минимального расхода газа
Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки (3) против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.
Настройка подачи газа на пилотную горелку
При повороте винта (5) по часовой стрелке — расход газа понижается.
Отключение функции настройки подачи газа на пилотную горелку
Полностью заверните винт настройки (5′), а затем выверните его на два оборота и зафиксируйте.
Проверьте, может ли оборудование, на котором установлен многофункциональный регулятор, использовать соответствующий вид газа.
Установите величину давления газа на выходе регулятора, приведенную в инструкции производителя оборудования, в соответствии с предыдущими указаниями.
Для газа III-го семейства: отключите функцию настройки максимального расхода газа или регулятора давления; отключите функцию настройки расхода газа на запальную горелку.
После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.
Разрешается только один вид ремонтных работ — замена магнитного блока. Эта операция должна выполняться только квалифицированным персоналом в соответствии с инструкциями по установке запасных частей.
Видео:Работа EVROSIT 630.aviСкачать
Винты с калиброванным отверстием максимального расхода газа
Винты с калиброванным отверстием минимального расхода газа
Регулятор давления 3-18 мБар — 0.907.630
Заглушка 3/8″ для неиспользованного отверстия присоединения газа — 0.972.058
Фитинг для присоединения трубки подвода газа к запальной горелке.
Диаметр трубки:
Ø 4 мм — 0.958.030
Ø 6 мм — 0.958.031
Ø 1/4″ — 0.958.032
Крышка песчаного цвета с винтом — 0.973.044
Крышка песчаного цвета с винтом и пьезовоспламенителем — 0.073.954
Адаптер дистанционного управления — 0.997.209
