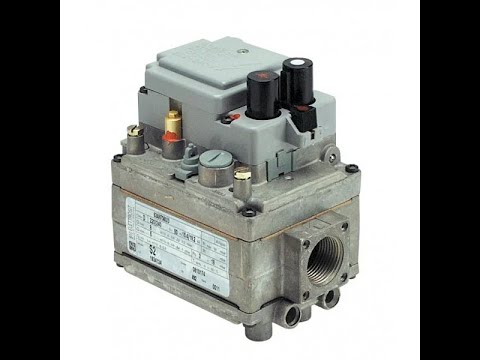

Газовый клапан sit 810 elettrosit (7 видео)

Устройство комбинированного газового клапана 810 Elettrosit .

Кнопка розжига
Кнопка подачи газа на основную горелку.
Кнопка выключения.
Регулятор давления.
Винт регулировки плавного открытия.
Регулятор расхода газа на пилотную (запальную) горелку.
Регулятор давления. ( NO P . R )
Штуцер контроля входного давления.
Штуцер контроля выходного давления.
Электромагнитный клапан.
Подключение термоэлектрического устройства контроля пламени (Термопары)
Выход газа на пилотную (запальную горелку)
Вход газа.
Выход газа.
Резьбовое отверстие М5 для крепления фланцевого присоединения.

Порядок розжига ГГУ ( газогорелочное устройство) оснащенного автоматикой 810 ELETROSIT.

Для розжига пилотной нажимается кнопка «искра» (поз.1 рис.1).

В этом положении кнопка держится нажатая до упора, одновременно нажимается (при необходимости несколько раз) кнопка пьезовоспламенителя, пока не загорится пилотная (запальная) горелка. После того как загорится пилотная горелка кнопка удерживается в нажатом состоянии 10…30 секунд, после чего отпускается.

При нажатии кнопки «факел» (поз.2 рис.1), подача газа к основным горелкам разблокируется.

Выключение аппарата производится путем нажатия кнопки «точка» (поз.3 рис.1). При этом пилотная и основные горелки (если горят) погаснут.Если после выключения аппарата сразу повторить розжиг, то растопочная горелка не зажжется, пока не разблокируется так называемый внутренний замок автоматики. Блокировка снимается автоматически после остывания термопары (примерно через 60 сек) после нажатия кнопки «точка

Все электрические подсоединения должны выполняться в соответствии с действующими стандартами по электричеству. Проверьте, что напряжение и частота катушек, указанные на ярлыке блока управления, правильные.

Проверьте, что все подсоединения, и в особенности заземление, выполнены в соответствии с последними промышленными стандартами.

Версии 24 V переменного тока должны запитываться при помощи изолирующего трансформатора с очень малым по условиям безопасности напряжением.

Выполняйте электрические подсоединения в соответствии со спецификациями в специальных правилах для пользователя агрегатом.

Для подсоединения контактов источника питания и заземления, открутите винт и снимите крышку. Для подсоединения контактов возможности электрического воспламенения » W » (если они есть), открутите винт » М » и снимите включатель (пускатель). Температурный ограничитель » LS » должен быть вставлен в термоэлектрическую цепь.

Регулировка максимального и минимального расхода газа .

Все регулировки должны быть сделаны на базе специфических характеристик агрегата пользователя. Проверьте входное и выходное давление, используя предоставленные точки измерения давления ( 8 ) и ( 9 ) ( Рисунок 1 ). После проверки, уплотните точки проверки давления поставленными винтами. Рекомендуемый вращающий момент: 2.5 Nm

Регулировка потока газа на растопочную горелку (регулировочный винт» PILOT ADJ»)

Для уменьшения потока вращайте винт » PILOT ADJ » по часовой стрелке.

Для увеличения потока вращайте винт » PILOT ADJ » против часовой стрелки.

Регулировка выходного давления (регулировочный винт «REG ADJ»)

Снимите защитный пластиковый колпачок. Для повышения давления вращайте винт » REG ADJ » по часовой стрелке.

Для понижения давления вращайте винт » REG ADJ » против часовой стрелки.

Регулировка минимального потока для медленного воспламенения с природным газом (регулировочный винт «I STEP ADJ»)

При вращении винта » I STEP ADJ » по часовой стрелке давление на горелке уменьшается при открытии клапана на I ступени, а против часовой стрелки ― увеличивается.

Способ №1 Поверните винт » REG ADJ » и установить по манометру давление газа на выходе автоматики -1000 Па ( 100 мм. вод. ст.). Регулируйте винт » I STEP ADJ » до тех пор, пока горелка не воспламенится постепенно и бесшумно. Отрегулируйте винт » REG ADJ » для получения желаемого выходного давления. Уплотните винты » I STEP ADJ » и » REG ADJ «.

Способ № 2 (Для использования, когда регулятор давления уже настроен и винт » REG ADJ «) Поверните винт » I STEP ADJ » полностью по часовой стрелке. Путем проб и ошибок отрегулируйте винт » I STEP ADJ» (каждый раз поворачивая его приблизительно на 1/4 оборота против часовой стрелки). После каждой настройки перейдите в позицию пилота, нажав кнопку « РОЗЖИГ »; подождите 30-60 секунд и вернитесь в позицию функционирование путем нажатия поперечной кнопки( поз.2 рис.1 ). Когда минимальный поток, который обеспечивает медленное и бесшумное воспламенение горелки, получен, уплотните винт » I STEP ADJ «.

Читайте также: Обратный клапан тетра для аквариума

ПРИМЕЧАНИЕ: По заказу винт » I STEP ADJ » может быть поставлен с калиброванным отверстием. В этом случае винт вкручивается полностью. Настройка минимального потока для медленного воспламенения с LPC (сжиженный нефтяной газ) (корректировочный винт » NO PR «) Снимите защитный колпачок и проверьте, что винт «NO PR » полностью закручен по часовой стрелке. Отрегулируйте винт » REG ADJ » для получения выходного давления приблизительно 12 mbar. Поворачивайте винт » NO PR » полностью против часовой стрелки, пока он не остановится. Отрегулируйте минимальный поток, для медленного воспламенения используя вышеописанный способ № 2. Поверните винт » PILOT ADJ » полностью против часовой стрелки. Уплотните винты » I STEP ADJ «, » REG ADJ » и » PILOT ADJ «.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ! Корректировочный винт » NO PR » никогда не должен оставляться в промежуточной позиции. Винт должен быть полностью закручен для обычной эксплуатации с бытовым газом и природным газом, и полностью откручен для использования с LPG.

Видео:Как почистить Sit 820 NOVA: Принципы работыСкачать

Автоматика 810 ELETTROSIT

Многофункциональный энергозависимый клапан 810 ELETTROSIT управляет подачей газа и не имеет модуляции мощности, с термоэлектрической системой контроля пламени. Предназначен для применения в устройствах мощностью до 100 кВт.

Многофункциональное предохранительное и регулировочное устройство управления газом для газовых нагревательных агрегатов. Оно включает в себя следующие элементы:

термоэлектрическое защитное устройство;
электромагнитное управление;
регулятор потока газа на растопочную (пилотную) горелку;
устройство медленного воспламенения;
устройство, позволяющее электрическое воспламенение;
кнопка воспламенения (позиция пилот);
кнопка, дающая возможность воспламенения главной горелки;
кнопка отключения.

Для настройки режима работы газогорелочного устройства имеются точки подключения микроманометра для измерения входного и выходного давления.

Для защиты от возможных механических частиц, переносимых потоком газа внутри автоматики установлены входной фильтр и фильтр пилота.

Устройство автоматики 810 ELETTROSIT

2. Кнопка подачи газа на основную горелку.

5. Винт регулировки плавного открытия.

6. Регулятор расхода газа на пилотную горелку.

7. Регулятор давления (NO P.R.)

8. Штуцер контроля входного давления.

9. Штуцер контроля выходного давления.

10. Электромагнитный клапан.

11. Место подключения термопары.

12. Выход газа на пилотную горелку.

15. Резьбовые отверстия М5 для крепления фланцевого подсоединения.

В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи

Видео:Газовый клапан 810 ELETTROSIT энергозависимый - 0.810.138, 02.026Скачать

Газовый клапан «ELETTROSIT» 810

Запачти в наличии, гарантия.

Порядок розжига ГГУ(газогорелочное устройство) оснащенного автоматикой 810 ELETROSIT.

Для розжига пилотной нажимается кнопка «искра» (поз.1 рис.1).

При нажатии кнопки «факел» (поз.2 рис.1), подача газа к основным горелкам разблокируется.

Читайте также: Обратный клапан ostendorf остендорф 110

Для подсоединения контактов источника питания и заземления, открутите винт и снимите крышку. Для подсоединения контактов возможности электрического воспламенения «W» (если они есть), открутите винт «М» и снимите включатель (пускатель). Температурный ограничитель «LS» должен быть вставлен в термоэлектрическую цепь.

Регулировка максимального и минимального расхода газа.

Все регулировки должны быть сделаны на базе специфических характеристик агрегата пользователя. Проверьте входное и выходное давление, используя предоставленные точки измерения давления (8) и (9) (Рисунок 1). После проверки, уплотните точки проверки давления поставленными винтами. Рекомендуемый вращающий момент: 2.5 Nm

Регулировка потока газа на растопочную горелку (регулировочный винт» PILOT ADJ»)

Для уменьшения потока вращайте винт «PILOT ADJ» по часовой стрелке.

Для увеличения потока вращайте винт «PILOT ADJ» против часовой стрелки.

Регулировка выходного давления (регулировочный винт «REG ADJ»)

Снимите защитный пластиковый колпачок. Для повышения давления вращайте винт «REG ADJ» по часовой стрелке.

Для понижения давления вращайте винт «REG ADJ» против часовой стрелки.

При вращении винта «I STEP ADJ» по часовой стрелке давление на горелке уменьшается при открытии клапана на I ступени, а против часовой стрелки ― увеличивается.

Способ №1Поверните винт «REG ADJ» и установить по манометру давление газа на выходе автоматики -1000 Па ( 100 мм. вод. ст.). Регулируйте винт «I STEP ADJ» до тех пор, пока горелка не воспламенится постепенно и бесшумно. Отрегулируйте винт «REG ADJ» для получения желаемого выходного давления. Уплотните винты «I STEP ADJ» и «REG ADJ».

Способ № 2(Для использования, когда регулятор давления уже настроен и винт «REG ADJ») Поверните винт «I STEP ADJ» полностью по часовой стрелке. Путем проб и ошибок отрегулируйте винт «I STEP ADJ» (каждый раз поворачивая его приблизительно на 1/4 оборота против часовой стрелки). После каждой настройки перейдите в позицию пилота, нажав кнопку «РОЗЖИГ»; подождите 30-60 секунд и вернитесь в позицию функционирование путем нажатия поперечной кнопки(поз.2 рис.1). Когда минимальный поток, который обеспечивает медленное и бесшумное воспламенение горелки, получен, уплотните винт «I STEP ADJ».

ПРИМЕЧАНИЕ: По заказу винт «I STEP ADJ» может быть поставлен с калиброванным отверстием. В этом случае винт вкручивается полностью. Настройка минимального потока для медленного воспламенения с LPC (сжиженный нефтяной газ) (корректировочный винт «NO PR») Снимите защитный колпачок и проверьте, что винт «NO PR» полностью закручен по часовой стрелке. Отрегулируйте винт «REG ADJ» для получения выходного давления приблизительно 12 mbar. Поворачивайте винт «NO PR» полностью против часовой стрелки, пока он не остановится. Отрегулируйте минимальный поток, для медленного воспламенения используя вышеописанный способ № 2. Поверните винт «PILOT ADJ» полностью против часовой стрелки. Уплотните винты «I STEP ADJ», «REG ADJ» и «PILOT ADJ».

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ! Корректировочный винт «NO PR» никогда не должен оставляться в промежуточной позиции. Винт должен быть полностью закручен для обычной эксплуатации с бытовым газом и природным газом, и полностью откручен для использования с LPG.

Порядок розжига ГГУ(газогорелочное устройство) оснащенного автоматикой 810 ELETROSIT.

Для розжига пилотной нажимается кнопка «искра» (поз.1 рис.1).

При нажатии кнопки «факел» (поз.2 рис.1), подача газа к основным горелкам разблокируется.

Читайте также: Регулировка клапанов g16a 16 клапанов сузуки эскудо

Регулировка максимального и минимального расхода газа.

Все регулировки должны быть сделаны на базе специфических характеристик агрегата пользователя. Проверьте входное и выходное давление, используя предоставленные точки измерения давления (8) и (9) (Рисунок 1). После проверки, уплотните точки проверки давления поставленными винтами. Рекомендуемый вращающий момент: 2.5 Nm

Регулировка потока газа на растопочную горелку (регулировочный винт» PILOT ADJ»)

Для уменьшения потока вращайте винт «PILOT ADJ» по часовой стрелке.

Для увеличения потока вращайте винт «PILOT ADJ» против часовой стрелки.

Регулировка выходного давления (регулировочный винт «REG ADJ»)

Снимите защитный пластиковый колпачок. Для повышения давления вращайте винт «REG ADJ» по часовой стрелке.

Для понижения давления вращайте винт «REG ADJ» против часовой стрелки.
