Принцип работы EGR (клапана рециркуляции отработаных газов)

Ничего хитрого. Отработавшие газы через калиброванное отверстие в самом клапане EGR перенаправляются во впускной коллектор.
В дальнейшем, отработавшие газы смешиваются с воздухом, и поступают в цилиндры дизеля. Чтобы солярка сгорала в цилиндре, нужен воздух. В воздухе есть кислород. Однако, на 75%, воздух состоит из азота.
В обычных климатических условиях, азот представляется нам нейтральным газом, который мало на что реагирует, однако, внутри цилиндра дизеля настолько горячо и жарко, что азот не может устоять под натиском высоких температур, и начинает окисляться на целые группы окислов NOx, которые при соединении с водой, образуют пары азотной кислоты.
Азотная кислота в свою очередь, пагубно воздействует на лёгкие человека, и на сердечно-сосудистую систему.

Вот поэтому, экологи требуют от моторостроителей ограничения выбросов NOx , и в массовых конструкциях дизельных ( ради справедливости — и бензиновых ) двигателей присутствует система рециркуляции отработавших газов, где главной деталью является клапан EGR.

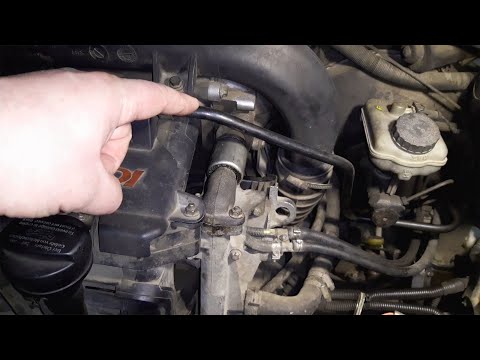

Видео:Mercedes vito w638 Вариант исполнения вакуумной системы ЕГР ОМ611 CDI 2.2LСкачать

Окислы NOx образуются в дизельном двигателе, когда начинает расти температура сгорания внутри цилиндра. Впрочем, это же утверждение справедливо и для бензиновых двигателей, вот только у дизеля температуры растут с ростом нагрузки на мотор.
Отработавшие газы, по сути своей, являются «инертным телом», и отработавшие газы способны снизить температуру сгорания внутри цилиндра, таким образом, предотвращая химической реакции азота и образования окислов NOx.

Ниже, описаны примерные алгоритмы работы клапана EGR. Клапан EGR закрывается, и выхлопные газы не попадают во впускной коллектор при:

— пуске двигателя;
— при торможении двигателем;
— темп. охл.жидк. ниже +60;
— темп. охл.жидк. выше +102;
— частоте вращения колен.вала ниже 1000 об.мин в течении более 20 сек.;
— частоте вращения колен.вала выше 3200 об.мин;
— кол-ве всасываемого топлива больше 25 мг/ход поршня.

В процессе эксплуатации дизельного двигателя при «прогазовке», а также в дизелях с пробегом, выхлопные газы могут содержать недогоревшую солярку, и маслянные отложения. «Кристализируясь» на поверхностях деталей клапана EGR, эти отложения могут образовывать сажу, и клапан теряет герметичность.
Отработавшие газы постоянно начинают поступать в цилиндры двигателя, температура сгорания в цилиндрах падает, что сопровождается потерей мощности, и отсутствия драйва машины в целом. Более того — «зарастает» грязью впускной коллектор, что ухудшает его проходимость, что влияет на качество рабочей смеси дизеля, и что ухудшает его эксплутационные характеристики: растёт расход солярки.
«Незакрытый» клапан EGR влияет не производительность турбины в дизелях так как, часть отработавших газы идут в обход турбинного колеса, и сам турбонаддув не в состоянии обеспечить требуемую закачку воздуха.
Среди специалистов, занимающихся ремонтом дизельных автомобилей на профессиональном уровне, существует спор по поводу клапана EGR. Дело всё в том, что некоторые предпочитают на моторах с пробегом тривиально «глушить»(я заглушил поставив вакумный клапан в разрыв вакумной магистрали), закрывать канал клапана EGR, и отработавшие газы не имеют возможности проникать в цилиндры дизеля.
Как следствие, возрастает температура, и улучшается тягово-мощностные характеристики дизеля.
Так вот, некоторые тех.специалисты склонны считать, что у системы рециркуляции дизеля, помимо экологических функций по уменьшению выбросов окислов азота NOx, есть вторая задача — предотвращать перегрев камеры сгорания дизельного двигателя, и предотвращать таким образом, образование трещин в головке блока.

Читайте также: Клапан последовательного соединения распределителей

Инженеров ставят каждые три года раком,заставляя «вписать» двигатель в очередные экологические нормы.
Вы не задумывались о геометрической зависимости уменьшения норм токсичности?
По Евро-3 выбросы: СН до 0,2 г/км, CO до 2,3 г/км и NOy до 0,15 г/км
По Евро-4 выбросы: СН до 0,1 г/км, CO до 1,0 г/км и NOy до 0,08 г/км
Такими темпами через десять лет двигатель внутреннего сгорания должен будет из выхлопной трубы выдавать воздух более чистый чем окружающий нас.
Минусы системы EGR.
1 Снижается общий КПД двигателя (теряется мощность)
2 Кормим двигатель сажей (абразив, смолы и т.п. бяка)
3 Выход двигателя на буст увеличивается.
С отключенной системой EGR все выхлопные газы отдают свою энергию турбинному колесу, задержка (турбо лаг) гораздо меньше, вследствие этого нет «провала» по давлению надува и нет дыма.
4 Увеличение выбросов твердых частиц (сажи),отчасти от этого поставили на Евро4 горячо не любимый мною сажевый фильтр.
Плюсы.
1 Экология.

Видео:клапан егр egr мерседес вито 638 cdi om611Скачать

Немного теории о системе EGR.

Начнем с того ,что воздух который мы сжигаем в ДВС состоит не только из кислорода.
Больше всего в атмосфере азота,который на Земле находится по большей части в свободном состоянии.
В атмосфере его содержание по объему 78%, по массе 75,5%.
Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием.
Так как ДВС это частный случай теплового двигателя,то для того чтобы иметь максимальный КПД температуру и давление при которой сжигают углеводороды (ДТ в нашем случае) стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность.
Но тут возникает проблема, азот.
Как было сказано выше азот это инертный газ, но при высокой температуре (более 2300 К) и давлении он окисляется, причем чем, выше концентрация кислорода тем больше получатся оксидов азота.
Для обеспечения норм по токсичности, применяется система (Exhaust Gas Recirculation) — «рециркуляция отработавших газов».
Основным предназначением системы EGR является задача снижения содержания в выхлопе именно оксидов азота.
Как известно в выхлопных газах автомобиля содержится достаточно большое количество вредных для здоровья человека химических соединений.
Оксид углерода (CO – угарный газ), оксиды азота (NO, NO2, N2O, N2O3, N2O5, в дальнейшем – NOx),углеводороды (CnHm – этан, метан, этилен, бензол, пропан, ацетилен и др.
В выхлопных газах автомобиля более 90% всего количества NOx составляет оксид азота NO, который еще в системы выпуска, а затем и в атмосфере легко окисляется в диоксид (NO2).
Оксиды азота пагубно воздействуют на человека, разрушая легкие, раздражая слизистые оболочки глаз, носа.
Контактируя с верхними дыхательными путями образуют азотную и азотистую кислоты.
NO2 (диоксид) — учавствует в образовании смога, очень вредный химический элемент, в 10 раз более опаснее чем СО.
Закись азота (N2O – гемиоксид, веселящий газ), единственный приятный в буквальном слыве слова компонент в выхлопе автомобиля.
Обладает наркотическим действием, применяется при анастезии.
ЭБУ двигателя анализируя множество параметров (температуру ОЖ, температуру Воздуха после интеркулера, показания ДК и т.д.) в режиме частичных нагрузок подмешивает во впуск выхлопные газы, тем самым снижая массовую долю кислорода и повышая концентрацию углекислого газа, следствие — снижение оксида азота в выпуске.
Резкий старт двигателя (режим кик даун), при не отключенном EGR время реакции турбины на команду акселератора гораздо больше, чем при отсутствии оного. Система EGR тратит в холостую часть выхлопных газов пуская их во впускной коллектор.
