3.2. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Техническое обслуживание дизеля и его составных частей. Система охлаждения и система смазки

ПРОВЕРКА УРОВНЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ ОХЛАЖДЕНИЯ

Проверку уровня охлаждающей жидкости проводите ежесменно перед пуском дизеля.
Снимите пробку радиатора и проверьте уровень охлаждающей жидкости, который должен быть до верхнего торца заливной горловины. Не допускайте снижения уровня ниже, чем на 40 мм от верхнего торца заливной горловины.

ОБСЛУЖИВАНИЕ И ПРОМЫВКА СИСТЕМЫ ОХЛАЖДЕНИЯ

Систему охлаждения заполняйте низкозамерзающей охлаждающей жидкостью.
Следите за температурой охлаждающей жидкости, нормальная рабочая температура должна быть 85-95°С. При повышении температуры выше рабочей проверьте уровень охлаждающей жидкости в радиаторе, герметичность радиатора и натяжение ремня вентилятора.
При необходимости, но не реже чем через каждые 120 тыс. км пробега транспортного средства, промойте систему охлаждения от загрязнений. Для промывки используйте раствор из 50-60 г кальцинированной соды на 1 л воды.
Промывку системы производите в следующем порядке:

залейте в радиатор 2 л керосина и заполните систему приготовленным раствором;
запустите дизель и проработайте 8-10 ч или 350-400 км пробега, после чего слейте раствор и промойте систему охлаждения чистой водой.

ОБСЛУЖИВАНИЕ СИСТЕМЫ СМАЗКИ

Для обеспечения нормальной работы дизеля соблюдайте следующие требования по обслуживанию системы смазки:

заливайте в масляный картер только масло, рекомендованное к применению настоящим руководством (п.5.1. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Приложение. Химмотологическая карта );
своевременно производите замену масла и масляного фильтра, руководствуясь сроками указанными в п.3.1. (Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Техническое обслуживание дизеля) или по информации электронной системы
управления дизелем соответствующим блинк-кодом;
постоянно следите за значением давления масла по указателю давления, расположенному на панели приборов (при работе дизеля с номинальной частотой вращения и температурой охлаждающей жидкости 85 — 95°С, давление масла должно находиться на уровне 0,25 — 0,35 МПа, допускается значение давления на непрогретом двигателе до 0,8 МПа);
регулировку значения давления производите в соответствии с рисунком 16 следующим образом;
— отверните пробку 4, снимите прокладку 5;
— в канале корпуса масляного фильтра 3 отверткой 7 поверните регулировочную проку 6 на один оборот в сторону увеличения или уменьшения значения давления (в зависимости от фактического давления);
— установите прокладку 5 и заверните пробку 4;
— при необходимости повторите указанные действия по регулировке.
ЗАПРЕЩАЕТСЯ производить регулировку при работающем дизеле.

1 — фильтр масляный; 2 — жидкостно-масляный теплообменник; 3 — корпус масляного фильтра; 4 — пробка редукционного клапана; 5 — кладка пробки; 6 — пробка регулировочная; 7 — отвёртка.
Рисунок.16. Регулировка давления

ПРОВЕРКА УРОВНЯ МАСЛА В КАРТЕРЕ ДИЗЕЛЯ

Проверка осуществляйте ежесменно перед пуском дизеля с помощью масломера, расположенного на блоке цилиндров дизеля.
Уровень масла должен быть между нижней и верхней метка масломера в соответствии с рисунком 17.
Проверку необходимо делать не ранее, чем через — мин 3-5 мин после остановки дизеля, когда масло полностью стечет в картер.
Запрещается работа дизеля с уровнем масла в картере ниже нижней и выше верхней меток на масломере.

Рисунок 17 — Проверка уровня масла в картере дизеля.

ЗАМЕНА МАСЛА В КАРТЕРЕ ДИЗЕЛЯ.

Замену масла в картере дизелей проводите через каждые 10 тыс. км пробега. а в случаях применения дублирующих масел или топлива с повышенным содержанием серы — через каждые 5 тыс. км пробега. Отработанное масло сливайте только из прогретого дизеля. Для слива масла отверните пробку масляного картера. После того, как все масло вытечет из картера, заверните пробку на место. Масло в дизель заливайте через маслозаливной патрубок до уровня верхней метки на масломере.
Заливайте в масляный картер только рекомендованное настоящим руководством масло, соответствующее периоду эксплуатации.

Читайте также: Перепускной клапан турбины мазда сх7

ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА

Замену масляного фильтра производите каждые 10 тыс. км пробега или по результатам диагностики системы «COMMON RAIL» в соответствии с рисунком 18 одновременно с заменой масла в картере дизеля в следующей последовательности:

отверните фильтр ФМ 009-1012005 или М5101 со штуцера 3, используя специальный ключ или другие подручные средства;
наверните на штуцер новый фильтр ФМ 009-1012005 или М5101.

При установке фильтра на штуцер смажьте прокладку 4 моторным маслом.
После касания прокладкой опорной поверхности корпуса фильтра 1 доверните фильтр еще на 1 — 1,5 оборота. Установку фильтра на корпус производите только усилием рук.
Вместо фильтра ФМ 009-1012005 и М5101 допускается установка фильтр-патронов неразборного типа: мод. X149 фирмы «AC Lelko» (Франция), мод. L37198 фирмы «Purolator» (Италия) и других фирм, имеющих в конструкции противодренажный и перепускной клапаны с основными габаритными размерами:

диаметр — 95 -105 мм;
высота — 140 -160 мм;
резьба — ¾»-16UNF.

1 —корпус фильтра; 2 — жидкостно-масляный теплообменник (ЖМТ); 3 — штуцер; 4 — прокладка фильтра; 5 — прокладка ЖМТ; 6 — клапан противодренажный; 7 — клапан перепускной; 8 — клапан предохранительный; 9 — пробка для слива охлаждающей жидкости; 10 — кольцо уплотнительное; 11 — предохранительный клапан ЖМТ: 12 — клапан редукционный.
Рисунок 18 — Варианты установки масляного фильтра без ЖМТ и с ЖМТ на дизелях Д-245Е3

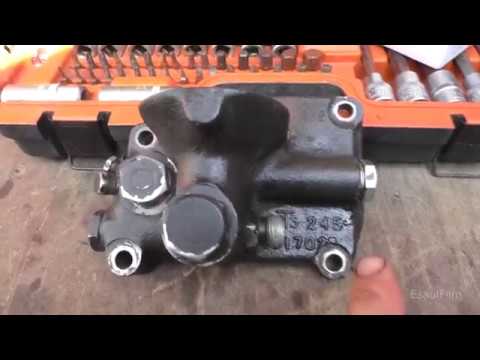

Видео:Газик д245 ищем давления маслоСкачать

Система смазки двигателя д-245 схема

Видео:Д -245 давление маслаСкачать

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Система смазки двигателя Д-245 и ее комплектующие

Система смазки двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок — комбинированная (рис.1): часть деталей смазывается под давлением, часть — разбрызгиванием.

Подшипники коленчатого и распределительного валов, втулка промежуточной шестерни, шатунный подшипник коленчатого вала компрессора, механизм привода клапанов (коромысла) и подшипник вала турбокомпрессора двигателя смазываются под давлением от масляного насоса. Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала и привод топливного насоса смазываются разбрызгиванием.

На дизелях с установленным полнопоточным центробежным масляным фильтром — схема системы смазки в соответствии с рисунком 1а.

Рис.1а — Система смазки дизеля Д-245 1 — картер масляный; 2 – форсунки охлаждения поршней; 3 — вал коленчатый; 4 — вал распределительный; 5 — шестерня промежуточная; 6 — горловина маслозаливная; 7 — пробка масляного картера; 8 — маслоприемник; 9 — насос масляный; 10 – радиатор масляный; 11 – клапан редукционный; 12 – фильтр масляный; 13 – клапан перепускной; 14 – клапан предохранительный; 15 – датчик давления; 16 – турбокомпрессор; 17 – компрессор; 18 – топливный насос высокого давления; 19 – масляный канал оси коромысел, Масляный насос Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок — шестеренного типа, односекционный, крепится болтами к крышке первого коренного подшипника. Масляный насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр 12, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления.

Из центробежного фильтра очищенное масло поступает в радиатор для охлаждения и по маслоподводящей трубке к подшипнику вала турбокомпрессора 16. Из масляного радиатора масло поступает в магистраль дизеля. В корпусе центробежного масляного фильтра имеются редукционный 11, сливной 13, предохранительный 14 клапаны.

При пуске двигателя непрогретое масло вследствие большого сопротивления радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль двигателя, минуя радиатор. Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,8 Мпа. При повышении давления выше указанного часть неочищенного масла сливается через клапан в картер дизеля. Редукционный и предохранительный клапаны не регулируемые. На работающем двигателе категорически запрещается отворачивать пробки редукционного и предохранительного клапанов.

Читайте также: Предохранительный клапан компрессора кондиционера шевроле круз

Сливной клапан отрегулирован на давление 0,25…0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер. Из главной магистрали двигателя по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале Д-245 масло поступает ко всем шатунным подшипникам.

От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу. Детали клапанного механизма Д-245 смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля. На дизелях с установленным полнопоточным масляным фильтром с неразборным фильтр -элементом и масляным радиатором в составе транспортного средства,- схема системы смазки в соответствии с рисунком 1б.

Рис.1б — Система смазки двигателя Д-245 с неразборным фильтр-элементом и жидкостно-масляным теплообменником (ЖМТ) 1 – картер масляный; 2 – форсунки охлаждения поршней; 3 – вал коленчатый, 4 – вал распреде-лительный; 5 – шестерня промежуточная; 6 – горловина маслозаливная; 7 – пробка масляного картера; 8 – маслоприемник; 9 – насос масляный; 10 – жидкостно-масляный теплообменник (ЖМТ); 11 – клапан перепускной; 12 – фильтр масляный; 13 – клапан перепускной; 14 – клапан предохранительный; 15 – датчик давления; 16 – турбокомпрессор; 17 – компрессор; 18 — топливный насос высокого давления; 19 – масляный канал оси коромысел. Масляный насос Д-245 через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в полнопоточный масляный фильтр, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления.

Из масляного фильтра очищенное масло поступает в радиатор для охлаждения. Из масляного радиатора масло поступает в масляную магистраль. При пуске двигателя на холодном масле, когда сопротивление прохождению масла через масляный фильтр превышает 0,13…0,17 МПа, открывается перепускной клапан 13 масляного фильтра, перепускной (радиаторный) клапан 11 масляного радиатора также открывается, и масло, минуя масляный фильтр и масляный радиатор, поступает в масляную магистраль. В корпусе фильтра встроен предохранительный регулируемый клапан 14. Он предназначен для поддержания давления масла в главной масляной магистрали 0,25…0,35 МПа. Избыточное масло сливается через клапан в картер дизеля. На дизелях с установленным полнопоточным масляным фильтром с неразборным фильтр-элементом и жидкостно-масляным теплообменником — Масляный насос Д-245 через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в жидкостно-масляный теплообменник, а затем в полнопоточный масляный фильтр, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления. Из масляного фильтра очищенное масло поступает в масляную магистраль дизеля. Перепускные (редукционные) клапаны установлены:

— в корпусе жидкостно-масляного теплообменника — 11 (значение давления срабатывания – 0,15 МПа);

— в масляном фильтре — 13 (значение давления срабатывания – 0,15 МПа); При пуске двигателя на холодном масле, когда сопротивление прохождению масла в жидкостно-масляном теплообменнике превышает значение 0,15…0,2 МПа, перепускной клапан открывается, и масло, минуя жидкостно-масляный теплообменник, поступает в масляный фильтр, а при сопротивлении в масляном фильтре 0,13…0,17 МПа, открывается перепускной клапан масляного фильтра и масло, минуя масляный фильтр, поступает в масляную магистраль. Перепускные клапаны нерегулируемые. Рис.2 – Регулировка давления масла двигателя Д-245 1 – фильтр масляный; 2 – корпус масляного фильтра; 3 – пробка редукционного клапана; 4 – про-кладка пробки; 5 – пробка регулировочная; 6 – отвертка; 7 — жидкостно-масляный теплообменник; В корпусе фильтра встроен предохранительный регулируемый клапан 14. Он предназначен для поддержания давления масла в главной масляной магистрали 0,25…0,35 МПа. Избыточное масло сливается через клапан в картер дизеля.

Читайте также: Шаровые клапаны для масла

В случае чрезмерного засорения фильтровальной бумаги, когда сопротивление масляного фильтра становится выше 0,13…0,17 МПа, перепускной клапан масляного фильтра также открывается, и масло, минуя масляный фильтр, поступает в масляную магистраль. Из главной магистрали по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам.

От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу. Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу. К компрессору двигателя масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

Масло к подшипниковому узлу турбокомпрессора поступает по трубке, подключенной на выходе из корпуса масляного фильтра. Из подшипникового узла турбокомпрессора масло по трубке отводится в масляный картер.

Видео:Давление МТЗ! Всё что касается давления (причины).Как правильно отрегулировать клапан.Скачать

Дизель Д-245е3

Система смазки дизеля, в соответствии с рисунками 1 и 2 комбинированная: часть деталей смазывается под давлением, часть — разбрызгиванием.

Подшипники коленчатого и распределительного валов, втулка промежуточной шестерни, шатунный подшипник коленчатого вала компрессора, механизм привода клапанов (коромысла) и подшипник вала турбокомпрессора смазываются под давлением от масляного насоса. Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала и привод топливного насоса смазываются разбрызгиванием.

Масляный насос системы смазки – шестеренного типа, односекционный, крепится болтами к крышке первого коренного подшипника. Привод масляного насоса осуществляется от шестерни, установленной на коленчатом валу.

Рисунок 2 – схема системы смазки дизеля с жидкостно-масляным теплообменником и неразборным масляным фильтром с бумажным фильтрующим элементом

На работающем дизеле категорически запрещается отворачивать пробку редукционного клапана.

Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.

Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К компрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.
