Где находиться регулятор давления топлива ваз 2110 8 клапанов

Давление топлива в инжекторной системе является одним из важных критериев стабильной работы двигателя. Именно при появлении каких-либо признаков неисправности автомобиля следует начинать с проверки давления топлива. В ВАЗ 2110 давление регулируется с помощью РДТ он же регулятор давления топлива. Именно он определяет необходимое давление и сбрасывает излишки в обратку.

РДТ влияет на большую часть симптомов в работе ДВС, о которых речь пойдет в данной статье. Ниже подробно описаны все возможные неисправности регулятора давления ВАЗ 2110, его замена и самостоятельная проверка.

Цена его составляет от 700 до 1000 рублей в зависимости от образца, как правило старый образец стоит немного дороже.

Видео:Проверка обратки топливной системы на ваз 2110 инжектор 8 клапСкачать

Устройство и работа РДТ

РДТ является клапаном с мембраной, который устанавливается в топливной магистрали. При работающем двигатели в системе образуется определенное давление, которое необходимо поддерживать в нужном диапазоне, но так как бензонасос качает топливо непрерывно, то давление повышается. При повышении давлении РДТ открывает обратный клапан и спускает излишки давления в обратку системы, которая сообщается с топливным баком.

Видео:Замена регулятора давления топлива ваз 2110-2112Скачать

Где устанавливается

Существует два варианта установки РДТ: на топливной рампе и в топливном баке.

На топливной рампе регулятор устанавливался на автомобилях с 1,5 литровым инжекторным двигателем. На таких двигателях из топливного бака идет две топливные магистрали: прямая и обратная.

В топливном баке регулятор устанавливался на автомобилях с 1,6 литровым двигателем. В таких двигателях отказались от обратной магистрали. Теперь регулятор напрямую скидывает давление в баке автомобиля.

Видео:Замена регулятора давления топлива (РДТ, обратного клапана) Ваз 2110 1,6л 1Скачать

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

• ДВС неравномерно работает на ХХ и глохнет;
• Не развивается необходимая мощность ДВС;
• Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Видео:Регулятор давления топлива. Для чего нужен? Неисправности.Скачать

Проверка

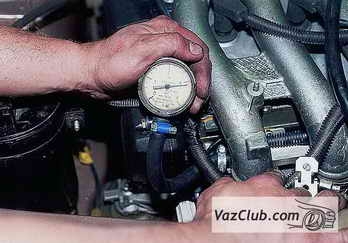

Проверку необходимо осуществлять с помощью специального прибора для проверки давления топлива (Манометра).

Читайте также: Клапан мин давления g50

Данный прибор подключается к штуцеру топливной рампы и запускается двигатель. При исправном РДТ на двигателях 1,5 литра давления топлива должно быть от 2,9 до 3,3 кгс/см²

Затем снимается вакуумная трубка с РДТ и снова делается замер. Давление топливо должно возрасти на 0,2-0,7 кгс/см².

При остановке двигателя давление должно немного упасть и оставаться в системе около 2 часов.

Видео:Как проверить регулятор давления топлива?Скачать

Замена

Замена РДТ на ВАЗ 2110 не является сложным процессом при использовании нашей инструкции. С данной задачей справится даже любитель. Перед началом работ необходимо подготовить инструмент и автомобиль.

Необходимый инструмент

Подготовка автомобиля

Перед началом работы необходимо сбросить давление топлива в системе. Для этого вынимаем предохранитель бензонасоса (F15) находится он под панелью со стороны пассажира. Запускаем двигатель и даем ему проработать пока он не заглохнет.

Далее снимаем минусовую клейму с АКБ, во избежания возгорания, так как будем работать с легковоспламеняющимися веществами, которым является бензин.

Пошаговая инструкция

• Установка нового РДТ осуществляется в обратном порядке. Перед установкой нового регулятор рекомендуется заменить уплотнительную манжету и смазать ее бензином перед установкой, чтобы не повредить в процессе соединения РДТ с рампой.

Видео:Почему падает давление топлива в рампе при исправном бензонасосе? Основные причины.Скачать

Видео по замене

Видео:Неисправный регулятор давления топлива.Скачать

Проверка исправности и замена регулятора давления топлива на ВАЗ 2110

На ваз 2110 регулятор давления топлива предназначен для того, чтобы в любом режиме работы поддерживалось постоянное давление в топливной системе.

РДТ представляет собой мембранный клапан, который устанавливается в топливной рейке. С одной стороны на него осуществляется давление бензина, с другой – пружины и воздуха из впускного коллектора.

Регулятор давления топлива ВАЗ 2110

Видео:регулятор давления топливаСкачать

Признаки поломки

Если по каким-то причинам регулятор давления топлива не выполняет свои функции, то понять это можно по таким признакам:

• Работа двигателя стала неустойчивой, он может начать глохнуть, работая на холостом ходу, хотя, казалось бы, уровня топлива хватает, все системы исправны;
• Коленчатый вал на холостом ходу имеет повышенные или же, наоборот – пониженные обороты;
• Двигатель, что называется, «теряет приемистость»;
• Во время движения случаются провалы и рывки в работающем двигателе;
• Повышается расход бензина по сравнению с тем, что был ранее;
• Повышается содержание в выхлопе CO и CH;
• Двигатель запускается с трудом. Хотя это свойство проявляется не всегда.

Если регулятор пришел в полную негодность, тогда наблюдается повышение давления топлива. Вместо нормы для ВАЗ 2110, составляющей в пределах от 2,5 до 3,3 кг/см2, доходит до 4 – 5 и даже больше.

Следовательно, топливный насос подает больше бензина по объему, который не полностью сгорает, и перерасход гарантирован. Конечно же, такому регулятору необходима замена, и чем скорее – тем лучше.

В случае, если регулятор давления топлива не дает нужного давления, или попросту – не держит, то нехватка уровня давления топлива ведет к тому, что нормальной подачи не происходит, и ВАЗ 2110 «задыхается», когда нужно увеличить обороты.

К тому же стартер не может быстро раскрутить двигатель, приходится многократно его включать.

Вполне понятно, что о перерасходе бензина мы в первую очередь узнаем по показаниям датчика его уровня. Однако иногда ДУТ также начинает врать, и тогда истинного расхода не узнать.

Читайте также: Клапаны с пилотным управлением что это

Может быть ситуация, когда у вас еще полбака бензина, а ДУТ говорит, что топливо почти на нуле. То есть, путать вас может сам датчик расхода, и прежде, чем спешить с заменой регулятора, убедитесь, что ДУТ исправен, помните, что у ВАЗ 2110 проблемы с ним очень даже часты.

Если вы заметите, что он привирает, возможно –нужна регулировка, а то и замена топливного датчика.

Видео:Замена регулятора давления топлива на ВАЗ 2111 1.5 инж. 8 клап.Скачать

Проверка РДТ

Итак, датчик у вас уже в порядке, но налицо – перерасход топлива, другие неполадки, указывающие на то, что регулятор барахлит. Первым делом, проверьте его.

1. Нужно открутить пробку штуцера, отвечающего за контроль давления топлива. Посмотрите, если кольцо уплотнения порвалось или просто перестало быть эластичным, ему (а то и всей пробке) нужна замена;
2. Выкрутите из штуцера золотник, это делается точно так же, как в любой шине;
3. При помощи шинного манометра, закрепленного хомутиком на штуцере, замеряйте давление при работающем двигателе. Оно должно быть в пределах нормы;
4. При отсоединении вакуумного шланга регулятора, давление должно немного (на 0,2 – 0,5 кгс/см2 ) повышаться. Если этого не происходит, значит, для вашего ВАЗ 2110 выход один – нужна замена РДТ. В среднем цена стандартного РДТ колеблется в районе 300 рублей, аналог РДТ СОАТЭ стоит около 600 рублей.

Видео:Как работает регулятор давления топлива и обратный клапан в топливной системе.Скачать

Замена РДТ

Производится замена в следующем порядке:

1. Нужно снизить давление в топливной системе, затем открутить гайку, крепящую топливную трубку к РДТ;
2. Отвернуть болт ключом «на 10», крепящий направляющую трубку указателя уровня масла, снять ее;
3. Открутить болты, крепящие РДИ к рампе;
4. Вывести из топливной рампы штуцер, снять РДТ;
5. При установке нового регулятора опытные автовладельцы советуют смазать уплотнительные кольца бензином.

В дальнейшем не забывайте поглядывать на датчик уровня топлива. При обнаружении большого расхода можно заподозрить, что замена прошла не совсем правильно, и необходимо провести ее более аккуратно.

Видео:Регулятора Давления Топлива (РДТ): признаки неисправности и способы проверкиСкачать

Датчик давления топлива ВАЗ 2110: замена, неисправности

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Видео:Как легко и просто проверить РДТ, регулятор давления топлива для Шанс, Сенс, Ланос и Ваз.Скачать

Устройство

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Видео:ЗАМЕНА БЕНЗОНАСОСА И РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА ВАЗ 2110,2111,2112.Скачать

Как работает регулятор

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Читайте также: Распиновка проводов бензонасоса ваз 2110 8 клапанов

Видео:КАК ПРОВЕРИТЬ ДАВЛЕНИЕ БЕНЗОНАСОСА НА ВАЗ. Как проверить регулятор давления топлива!Скачать

Неисправности

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

• Двигатель начинает работать неустойчиво;
• Мотор не может работать на холостых оборотах;
• Мощность пропадает, чувствуется ее недостаток;
• Во время движения пропадают обороты на некоторое время;
• Расход топлива значительно увеличивается;
• Повышается уровень выбросов из выхлопной системы;
• Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Видео:Как Проверить Давление в Топливной Рампе ВАЗ. Какое Давление топлива в рампе Ваз 2114, 2110, 2109Скачать

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

• На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
• Он прикрыт пробкой, которую вам необходимо открутить;
• На днище этой пробки есть кольцо, компенсирующее расстояние;
• При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
• Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
• Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
• Зажмите шланг хомутом и начинайте проверку;
• Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
• Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
• Теперь проверьте показания, только уже без вакуумного шланчика;
• Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Видео:Демонстрация неисправного бензонасоса на Приоре, Калине, ВАЗ 2110, 2114Скачать

Замена

Так или иначе, о последовательности замены датчика топлива должен знать каждый автовладелец ВАЗ 2110.

1. Сбросьте нагрузку в топливной системе;
2. Демонтируйте крепление обратки от регулятора давления топлива, снимите трубку;
3. Открутите два болта, отвечающих за крепление агрегата;
4. Извлеките штуцер;
5. Снимите с регулятора давления топлива бензиновый шланг;
6. Достаньте вышедший из строя датчик топлива;
7. Поставьте на его место новое устройство;
8. В процессе обратной сборки рекомендуется поменять старые манжеты. После их демонтажа они, как правило, теряют свои изначальные рабочие кондиции. Потому повторное их использование не позволит им функционировать как раньше.

Очевидно, что датчик давления горючего играет важнейшую роль в функционировании автомобиля ВАЗ 2110, как и любой другой машины. К его состоянию следует относиться с повышенным вниманием, своевременно реагировать на происходящие изменения, предпринимать соответствующие меры, если регулятор вышел из строя.

Сделать это самому не сложно, да и денег придется затратить совсем немного. Но если вы не уверены в своих силах, у вас нет желания или банально времени заниматься собственным автомобилем, отправляйтесь на проверенный, надежный автосервис, в качестве услуг которых вы сможете быть уверенными. Ко всяким сомнительным мастерским обращаться не советуем.
