Где находится реле бензонасос ваз 2110 инжектор 8 клапанов

Видео:РЕЛЕ БЕНЗОНАСОСА ВАЗ 2110, 2111, 2112 ЛАДА. ПОЧЕМУ НЕ РАБОТАЕТ БЕНЗОНАСОССкачать

ВАЗ 2110 2111 2112 (инжектор) предохранителей и реле

ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Видео:Напрямую Бензонасос ВАЗ 2110Скачать

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Схема Вариант 2

Схема Вариант 3

Описание предохранителей

p, blockquote 15,0,0,0,0 —>

За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

p, blockquote 19,0,0,0,0 —>

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

Электро схема блока

Видео:ВАЗ 2110(инжектор)не заводится на холодную, не работает бензонасос, реле бензонасоса. doRABOTKAСкачать

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Обозначение

p, blockquote 27,0,0,0,0 —>

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А — топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Расшифровка

p, blockquote 31,0,0,0,0 —>

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Знаете как сделать материал лучше? Пишите в комментарии.

Видео:ПРИНУДИТЕЛЬНОЕ ВКЛЮЧЕНИЕ БЕНЗОНАСОСА ВАЗСкачать

Где находится реле бензонасоса ВАЗ-2110

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Читайте также: Проходной клапан samson тип 3241

Видео:Ваз 2110,11,12 не включается топливный насос после включения зажигания, насос целыйСкачать

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом ощи стартера мотор.

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Видео:Не работает бензонасос ВАЗ 2110,ищем причину(инжектор)Скачать

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Видео:Почему не работает бензонасос на ВАЗ-2110 (ВАЗ-2111 ВАЗ-2112)Скачать

Распространенные причины, приводящие к неисправности реле:

1. Значительное превышение эксплуатационного срока элемента.
2. Плохое качество материалов катушки реле, а также самих контактов.
3. Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, что бы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли

Видео:Ваз 2110. Не включается бензонасос. Опять приговорил ЭБУ.Скачать

Где находится реле бензонасоса на ВАЗ-2110 8 клапанов

В этой статье мы подробно расскажем, и покажем, где искать реле бензонасоса на ВАЗ-2110. Будет много авторских фото и наше видео. Погнали!

Видео:Не включается бензонасос. Поиск причиныСкачать

Реле бензонасоса

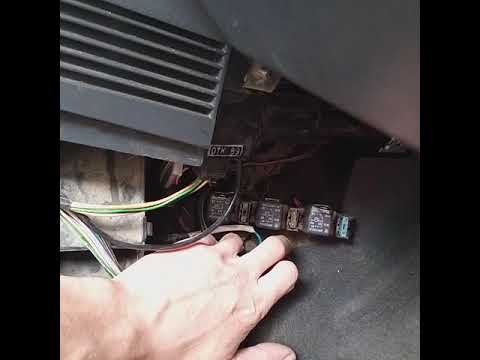

Реле бензонасоса находится в дополнительном блоке предохранителей, слева от пассажира.

Реле бензонасоса находится внутри панели.

Закрыто декоративной накладкой, которая держится на трёх болтах.

Для доступа к блоку потребуется открутить 3 болта. Они на схеме обведены красным кружком.

Дополнительный блок спрятан в глубине автомобиля

Само реле (в блоке)

Реле бензонасоса отмечено красным кружком.

Видео:не работает бензонасос 2110Скачать

Предохранитель

Не всегда виновато реле, цепь защищена ещё и предохранителем.

Подробно о нём мы уже писали в этом материале.

Видео:не работает бензонасос - поиск неисправностиСкачать

Проблемы бензонасосов ВАЗ 2110

На любом легковом автомобиле с бензиновым двигателем бензонасос служит для подачи топлива под давлением из топливного бака в дозирующее устройство – в зависимости от модификации мотора на машинах ВАЗ топливная система может быть карбюраторной или инжекторной.

Бензонасос (БН) на карбюраторных ДВС авто 2110 располагается сзади клапанной крышки, рядом с прерывателем-распределителем, на автомашине с инжекторным движком он находится в топливном баке (погружного типа). Если БН начинает давать сбои, мотор не тянет и не развивает обороты, а во многих случаях двигатель и вовсе не получается запустить.

Видео:Банальная причина нет искры, не работает бензонасос ваз2110Скачать

Схема бензонасоса (электрического)

Само устройство электробензонасоса 2110 достаточно простое – узел представляет собой электродвигатель, на который подается питание 12 Вольт. БН монтируется в корпусе, на его входе устанавливается сеточка – фильтр грубой очистки. Фильтрующий элемент не дает частичкам грязи проникать в корпус насоса, тем самым предохраняя устройство от засорения и возможной поломки.

Читайте также: Сколько нужно масла в двигатель ваз 2115 8 клапанов инжектор

В электрической схеме бензонасоса ВАЗ присутствуют следующие элементы:

• ключ зажигания;
• предохранитель;
• реле;
• электропроводка;
• блок управления двигателем.

При повороте ключа зажигания через реле питание подается на клеммы БН, и насос начинает качать бензин. После того как входная магистраль топливопровода заполнилась бензином, ЭБУ (блок управления) через реле дает команду на отключение напряжения – топливная система готова к запуску двигателя, остается только лишь мотор прокрутить стартером.

Видео:Неработает бензонасос ВАЗ 2110Скачать

Реле бензонасоса ВАЗ 2110

Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.

Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.

Видео:Предохранители и реле ВАЗ 2110 2111 2112 со схемами и описанием назначенияСкачать

Где находится реле бензонасоса ВАЗ 2110 инжектор

Часто из-за отказа реле двигатель перестает запускаться, чтобы устранить неполадку, необходимо произвести замену неисправной детали. Реле бензонасоса (РБ) ВАЗ 2110 инжектор находится в салоне автомашины, под панелью приборов, рядом с центральной консолью. Чтобы добраться до РБ, необходимо открутить два винта защитного пластмассового кожуха, демонтировать его – из трех находящихся здесь элементов «релюшка», отвечающая за работу насоса, будет располагаться по центру (на рисунке снизу под номером 5).

Видео:Где находится реле топливного насосаСкачать

Бензонасос ВАЗ 2110 инжектор цена

Электробензонасосы 2110 выпускаются различными производителями, могут продаваться как в сборе с корпусом, так и отдельно сами электромоторчики. В сборе БН есть смысл менять только тогда, когда повреждена колба (корпус) устройства, чаще замены требует только сам моторчик бензонасоса, так как в основном он перестает работать.

Основные производители бензонасосов 2110-2112:

У бензонасосов ВАЗ 2110 инжектор стоимость может быть разная, в среднем БН можно купить по цене от 700 до 4500 рублей. Самая недорогая продукция производства Hofer и Пекар, средняя цена электробензонасоса (моторчика) в сборе с фильтром-сеткой Pekar – около 800 рублей. Наиболее дорогими являются БН компании Bosch, стоимость устройства в сборе – 4300-4600 рублей.

Видео:Блоки предохранителей и реле в салоне автомобиля и в подкапотном пространстве на ВАЗ 2110Скачать

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

• выключаем зажигание;
• на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
• на днище под сиденьем находится лючок, он крепится на двух саморезах;
• отворачиваем шурупы, демонтируем лючок;
• разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;
• отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);
• откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);
• гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
• снимаем с бензонасоса сетку, устанавливаем новую деталь;
• монтируем на место электробензонасос. Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Видео:Где находится реле бензонасоса и вентилятора ВАЗ 2110Скачать

Неисправности электробензонасоса 2110

Если насос перестал работать, причин возникшей неисправности может быть несколько:

• повреждена электропроводка;
• сгорел предохранитель;
• перестало работать реле;
• сгорел моторчик БН;
• вышел из строя блок управления двигателем.

Когда водитель на автомашине с инжекторном мотором ВАЗ 2110-12 включает зажигание, электромотор начинает работать – слышно характерное жужжание. Если никаких звуков не отмечается, значит, БН топливо не закачивает.

Проще всего проверить предохранитель электробензонасоса, который находится практически там же, где и реле, располагается слева от РБ.

Читайте также: Ремонт гбц ваз 21124 16 клапанов

Если предохранитель сгорел, его необходимо поменять. Нередко бывает так, что при замене предохранитель сразу же перегорает. Основные причины неисправности такого явления:

• «коротит» сам бензонасос;
• есть замыкание в электропроводке.

Еще одна характерная неисправность электробензонасоса – закачка топлива происходит, но работа сопровождается сильным шумом. Шумящий бензонасос – верный признак того, что это устройство долго не «проживет», и в скором времени оно выйдет из строя.

Видео:реле и предохранители на эбу,карлсон и бензонасосСкачать

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

• снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
• отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
• выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
• если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Видео:ВСЕ ПРИЧИНЫ. Не Работает БЕНЗОНАСОС ВАЗ 2109, 2114, 2110, 2115, Калина, Приора. Как найти причину.Скачать

Топливный обратный клапан

Электробензонасос вазовской «десятки» обладает хорошей производительностью, но он создает в топливной системе слишком большое давление. Для того чтобы привести давление в норму, в топливную магистраль встраивается клапан бензонасоса ВАЗ 2110, он находится в «выходном» штуцере корпуса БН. На «десятках» также устанавливается и регулятор давления, который находится сзади топливной рампы.

Неисправность клапана заключается в залипании шарика в открытом положении, и давление топлива в системе может сбрасываться до нуля. Если возникает такая неполадка, автомобиль очень плохо заводится, так как весь бензин из топливопроводов при выключенном зажигании уходит обратно в бензобак. Реально ли как-то отремонтировать клапан?

Водители машин 2110 утверждают, что можно попробовать постучать по штуцеру в колбе БН, чтобы запорный шарик встал на свое место. Если таким способом устранить неисправность не удается, требуется замена колбы электробензонасоса, так как сам этот корпус неразборный.

Видео:ЗАГЛОХЛА И НЕ ЗАВОДИТСЯ ВАЗ 2111 ПРОВЕРЬТЕ РЕЛЕ!Скачать

Механический бензонасос «десятки» ВАЗ

Автомобиль ВАЗ 2110 (Лада-110) производился на АвтоВазе с 1995 года, и первые моторы на этой модели шли с карбюраторами. Восьмиклапанные двигатели ВАЗ 2110 мощностью 72 л. с. ставились на «десятки» до 2000-го года, и бензонасосы на этих ДВС, соответственно, были механические.

Топливный механический насос 2110 состоит из частей:

• металлического корпуса (двух половин);
• верхней крышки;
• толкателя с диафрагмой;
• двух клапанов;
• возвратной пружины.

Закачка бензина из топливного бака производится за счет колебаний диафрагмы, открытия и закрытия клапанов. В движение диафрагма с толкателем приводится от эксцентрика распределительного вала, на нижнем корпусе БН есть рычаг ручной подкачки бензина.

Неисправности механического бензонасоса

Все детали автомобильного двигателя подвержены износу и старению, также со временем вырабатывается ресурс и у механического БН. Основные неисправности механического устройства:

• коробление корпусов;
• растрескивание диафрагмы;
• поломки клапанов.

Если диафрагма пропускает воздух, насос может перестать закачивать бензин в карбюратор, еще через рваную мембрану топливо попадает в картер и смешивается с моторным маслом. При попадании бензина в масло резко увеличивается расход топлива, а сам двигатель плохо запускается, особенно в прогретом состоянии. Проверить наличие бензина в картере достаточно просто – если масляный щуп поджечь зажигалкой, произойдет возгорание, к тому же из масляного картера будет идти бензиновый запах.

Частый дефект, возникающий в механических бензонасосах – коробление поверхности в месте крепления б/насоса к корпусу вспомогательных агрегатов. Если поверхность деформируется, в стыке между плоскостями начинает подтекать моторное масло.

Бензонасос ВАЗ 2110 карбюратор цена

В отличие от электробензонасосов механические БН в основном дешевле, цена во многом зависит от производителя. Наиболее известные компании, выпускающие бензонасосы:

Стоимость устройства находится в пределах от 350 до 850 рублей, также на механические б/насосы продаются ремкомплекты, в наборе присутствует диафрагма, шток, клапана. Ремкомплект стоит достаточно дешево – от 70 до 200 рублей, но не всегда есть смысл заниматься ремонтом, так как и сам насос в сборе недорогой.

Интересен тот факт, что бензонасос для карбюраторных двигателей на «десятку» ВАЗ подходит от моделей ВАЗ 2108-09-099, а также от «Жигулей» ВАЗ-классика 2101-07. «Классический» БН отличается лишь несколько другим расположением топливных штуцеров, и чтобы установить насос от «Классики» на авто 2110, необходимо использовать более длинные топливные шланги.
